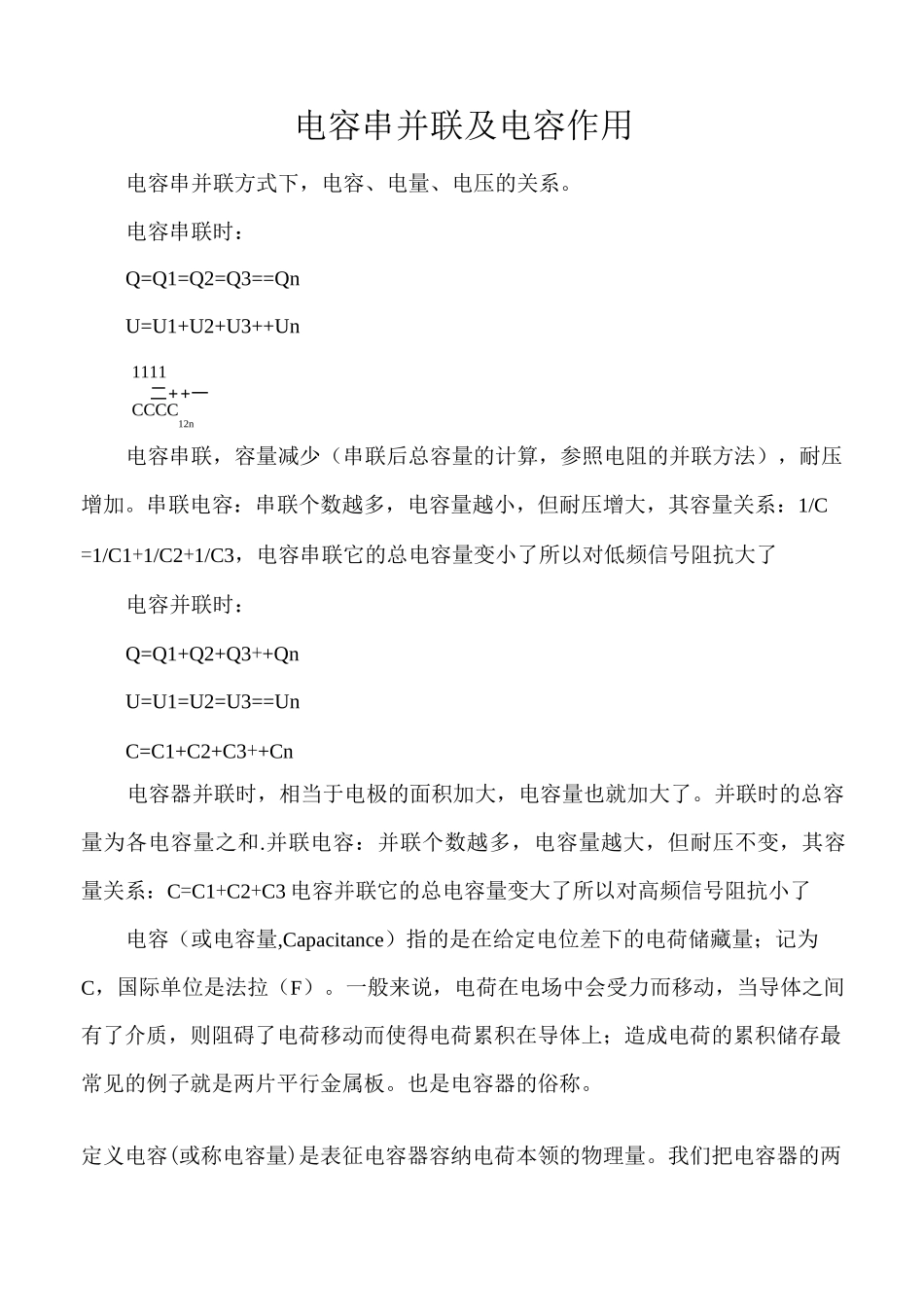

电容串并联及电容作用电容串并联方式下，电容、电量、电压的关系。电容串联时：Q=Q1=Q2=Q3==QnU=U1+U2+U3++Un1111二++一CCCC12n电容串联，容量减少（串联后总容量的计算，参照电阻的并联方法），耐压增加。串联电容：串联个数越多，电容量越小，但耐压增大，其容量关系：1/C=1/C1+1/C2+1/C3，电容串联它的总电容量变小了所以对低频信号阻抗大了电容并联时：Q=Q1+Q2+Q3++QnU=U1=U2=U3==UnC=C1+C2+C3++Cn电容器并联时，相当于电极的面积加大，电容量也就加大了。并联时的总容量为各电容量之和.并联电容：并联个数越多，电容量越大，但耐压不变，其容量关系：C=C1+C2+C3电容并联它的总电容量变大了所以对高频信号阻抗小了电容（或电容量,Capacitance）指的是在给定电位差下的电荷储藏量；记为C，国际单位是法拉（F）。一般来说，电荷在电场中会受力而移动，当导体之间有了介质，则阻碍了电荷移动而使得电荷累积在导体上；造成电荷的累积储存最常见的例子就是两片平行金属板。也是电容器的俗称。定义电容(或称电容量)是表征电容器容纳电荷本领的物理量。我们把电容器的两极板间的电势差增加1伏所需的电量，叫做电容器的电容。电容器从物理学上讲，它是一种静态电荷存储介质(就像一只水桶一样，你可以把电荷充存进去，在没有放电回路的［1］情况下，刨除介质漏电自放电效应/电解电容比较明显，可能电荷会永久存在，这是它的特征)，它的用途较广，它是电子、电力领域中不可缺少的电子元件。主要用于电源滤波、信号滤波、信号耦合、谐振、隔直流等电路中。电容的符号是C。C=wS/d=wS/4nkd(真空)=Q心在国际单位制里，电容的单位是法拉，简称法，符号是F,常用的电容单位有毫法(mF)、微法(pF)、纳法(nF)和皮法(pF)(皮法又称微微法)等，换算关系是：1法拉(F)=1000毫法(mF)=1000000微法(pF)1微法(pF)=1000纳法(nF)=1000000皮法(pF)。相关公式一个电容器，如果带1库的电量时两级间的电势差是1伏，这个电容器的电容就是1法，即：C=Q/U但电容的大小不是由Q(带电量)或U(电压)决定的，即：C=sS/4nkd。其中，£是一个常数，S为电容极板的正对面积，d为电容极板的距离，k则是静电力常量。常见的平行板电容器，电容为C=£S/d.(£为极板间介质的介电常数，S为极板面积，d为极板间的距离。)电容器的电势能计算公式：E=CUA2/2=QU/2多电容器并联计算公式：C=C1+C2+C3+...+Cn多电容器串联计算公式：1/C=1/C1+1/C2+...+1/Cn三电容器串联C=(C1*C2*C3)/(C1*C2+C2*C3+C1*C3)电容与静电场电容是指容纳电场的能力。任何静电场都是由许多个电容组成，有静电场就有电容，电容是用静电场描述的。一般认为：孤立导体与无穷远处构成电容，导体接地等效于接到无穷远处，并与大地连接成整体电子制作中需要用到各种各样的电容器，它们在电路中分别起着不同的作用。与电阻器相似，通常简称其为电容，用字母C表示。顾名思义，电容器就是“储存电荷的容器”。尽管电容器品种繁多，但它们的基本结构和原理是相同的。两片相距很近的金属中间被某物质（固体、气体或液体）所隔开，就构成了电容器。两片金属称为的极板，中间的物质叫做介质。电容器也分为容量固定的与容量可变的。但常见的是固定容量的电容，最多见的是电解电容和瓷片电容。不同的电容器储存电荷的能力也不相同。规定把电容器外加1伏特直流电压时所储存的电荷量称为该电容器的电容量。电容的基本单位为法拉（F）。但实际上，法拉是一个很不常用的单位，因为电容器的容量往往比1法拉小得多，常用微法（yF）、纳法（nF）、皮法（pF）（皮法又称微微法）等,它们的关系是：1法拉（F）=1000000微法（吓）1微法（吓）=1000纳法（nF）=1000000皮法（pF）在电子线路中，电容用来通过交流而阻隔直流，也用来存储和释放电荷以充当滤波器，平滑输出脉动信号。小容量的电容，通常在高频电路中使用，如收音机、发射机和振荡器中。大容量的电容往往是作滤波和存储电荷用。而且还有一个特点，一般1yF以上的电容均为电解电容，而1yF以下的电容多为瓷片电容，当然也有其他的，比如独石电容、涤纶电容、小容量的云母电容等。电解电容有个铝壳，里面充满了电解质，并引出两个电极，作为...
