某大学图书馆、行政办公楼工程监理实施细则VIP专享VIP免费

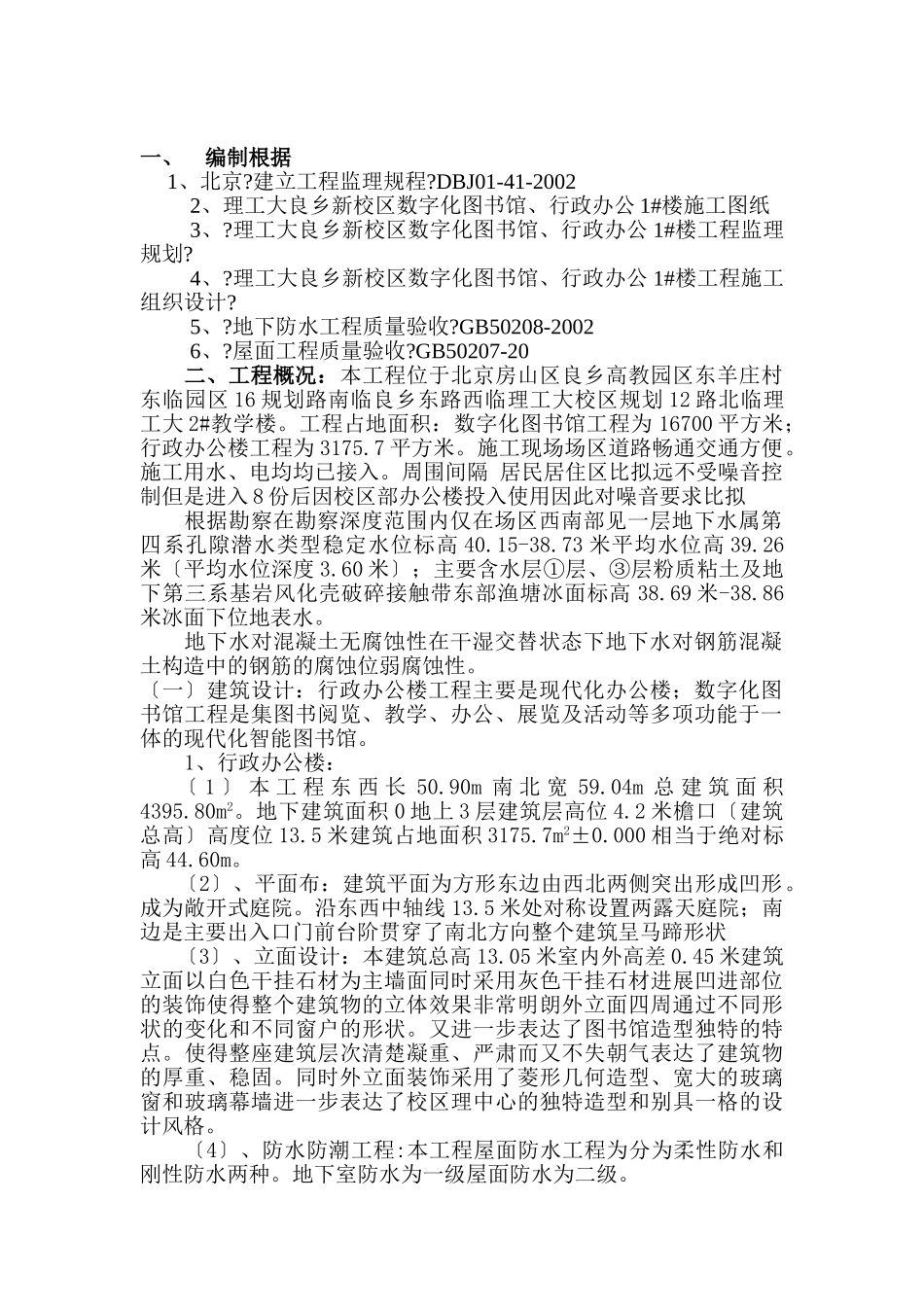

一、编制根据1、北京?建立工程监理规程?DBJ01-41-20022、理工大良乡新校区数字化图书馆、行政办公1#楼施工图纸3、?理工大良乡新校区数字化图书馆、行政办公1#楼工程监理规划?4、?理工大良乡新校区数字化图书馆、行政办公1#楼工程施工组织设计?5、?地下防水工程质量验收?GB50208-20026、?屋面工程质量验收?GB50207-20二、工程概况：本工程位于北京房山区良乡高教园区东羊庄村东临园区16规划路南临良乡东路西临理工大校区规划12路北临理工大2#教学楼。工程占地面积：数字化图书馆工程为16700平方米；行政办公楼工程为3175.7平方米。施工现场场区道路畅通交通方便。施工用水、电均均已接入。周围间隔居民居住区比拟远不受噪音控制但是进入8份后因校区部办公楼投入使用因此对噪音要求比拟根据勘察在勘察深度范围内仅在场区西南部见一层地下水属第四系孔隙潜水类型稳定水位标高40.15-38.73米平均水位高39.26米〔平均水位深度3.60米〕；主要含水层①层、③层粉质粘土及地下第三系基岩风化壳破碎接触带东部渔塘冰面标高38.69米-38.86米冰面下位地表水。地下水对混凝土无腐蚀性在干湿交替状态下地下水对钢筋混凝土构造中的钢筋的腐蚀位弱腐蚀性。〔一〕建筑设计：行政办公楼工程主要是现代化办公楼；数字化图书馆工程是集图书阅览、教学、办公、展览及活动等多项功能于一体的现代化智能图书馆。1、行政办公楼：〔1〕本工程东西长50.90m南北宽59.04m总建筑面积4395.80m2。地下建筑面积0地上3层建筑层高位4.2米檐口〔建筑总高〕高度位13.5米建筑占地面积3175.7m2±0.000相当于绝对标高44.60m。〔2〕、平面布：建筑平面为方形东边由西北两侧突出形成凹形。成为敞开式庭院。沿东西中轴线13.5米处对称设置两露天庭院；南边是主要出入口门前台阶贯穿了南北方向整个建筑呈马蹄形状〔3〕、立面设计：本建筑总高13.05米室内外高差0.45米建筑立面以白色干挂石材为主墙面同时采用灰色干挂石材进展凹进部位的装饰使得整个建筑物的立体效果非常明朗外立面四周通过不同形状的变化和不同窗户的形状。又进一步表达了图书馆造型独特的特点。使得整座建筑层次清楚凝重、严肃而又不失朝气表达了建筑物的厚重、稳固。同时外立面装饰采用了菱形几何造型、宽大的玻璃窗和玻璃幕墙进一步表达了校区理中心的独特造型和别具一格的设计风格。〔4〕、防水防潮工程:本工程屋面防水工程为分为柔性防水和刚性防水两种。地下室防水为一级屋面防水为二级。1〕防水卷材选用SBS弹性沥青防水卷材。2)防水涂料选用聚氨酯防水涂膜。3)屋面做两道防水设防：40厚掺8防水剂的C20细石砼和防水卷材。4)、地面1找坡向地漏排水。5〕室的底板、墙体、顶板采用防水砼抗渗等级为S12外加卷材防水。6〕消防水池、生活水池及室内排水沟、集水池等采用砼构造涂刷防水素浆玻璃钢二布三涂。(五)人防设计:本工程人防设在地下一层,战时为人防,平时为汽车库.抗力等级为六级,防化级别为丁级。1〕．人防面积为8538m2,层高4.0m,分设4个防护单元面积分别为2265m2、2377m2、1906m2、1990m2。每个防护单元各为一个防火分区分别设有单独的室外出入口均设置自动喷洒灭火系统。2〕．设备用房、变电室、电梯机房均采用甲级防火门。3〕．道井、电缆的墙砌至底板并严封堵。2、图书馆：1〕主楼12～16层东、西翼楼7～10层建筑总高66.9m室内外高差0.6m。2〕立面设计：本建筑立面以砖红色墙面为主米砖带勾画出建筑物的线条使整座建筑显得凝重、严肃而又不失朝气。1至3层墙面为冷灰色干挂花岗岩饰面表达了建筑物根底的厚重、稳固。外立面四周各层都有宽大的玻璃窗既表达了教学楼多采光的特点又使高大的楼房防止了大面积墙面的沉重和压抑。主楼和东、西翼楼顶层通透的框架饰物与整个建筑浑然一体减轻了大体量建筑物在视觉效果上的笨重感。主楼1至3层的五孔高大通道使前院与后楼〔二工程〕联成一体同时也使整座建筑显得宏伟挺拔气势磅礴。3〕人防设计:本工程人防设在地下二层,战时为人防,平时为汽车库.抗力等级为六级,防化级别为丁级。(七)防水工程:本工程防水工程分为柔性防水和刚性防水两种。地下室防水为一级屋面防水为二级。1．防水卷材选用SBS弹性沥青防水卷材。2．...
