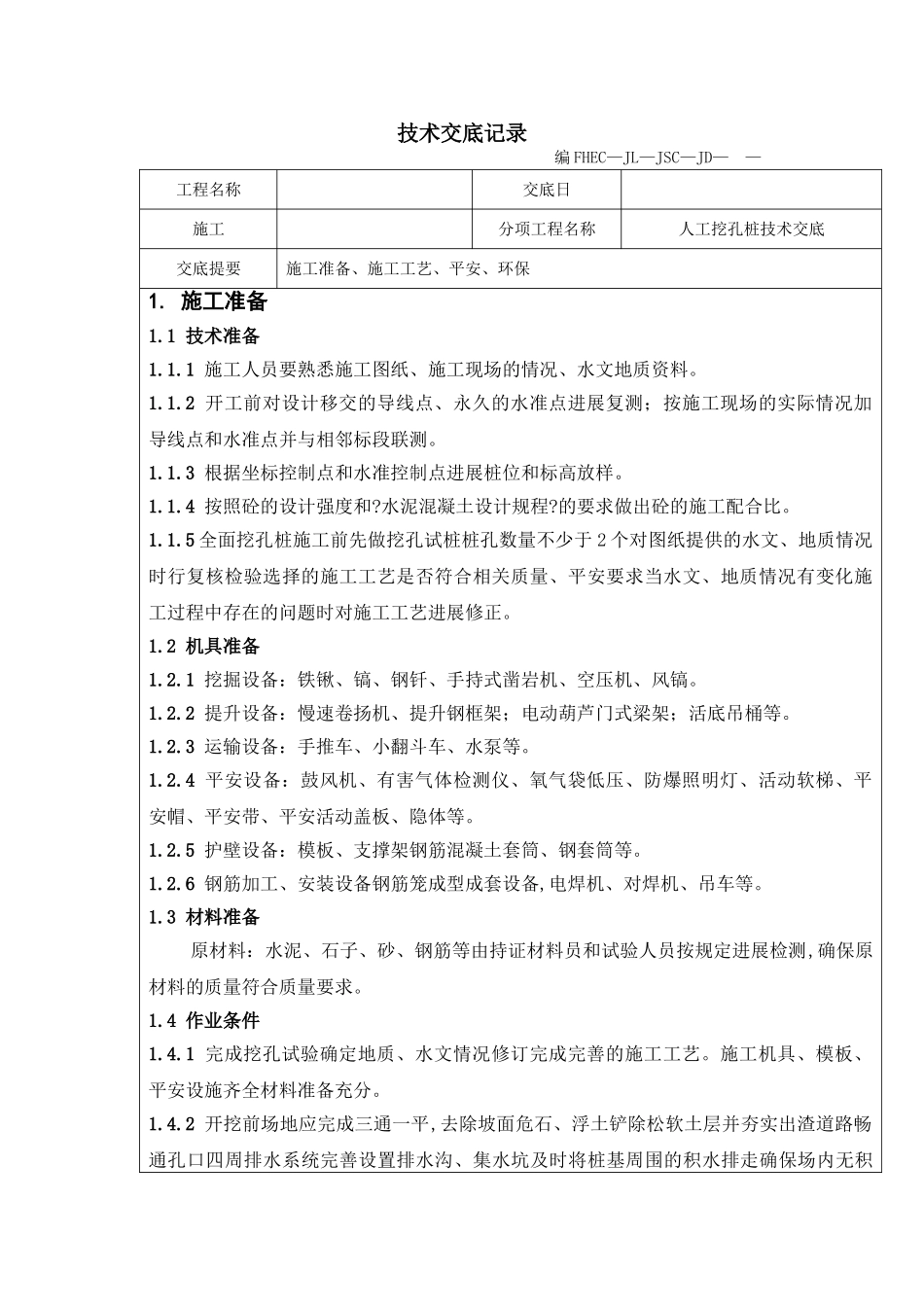

技术交底记录编FHEC—JL—JSC—JD——工程名称交底日施工分项工程名称人工挖孔桩技术交底交底提要施工准备、施工工艺、平安、环保1.施工准备1.1技术准备1.1.1施工人员要熟悉施工图纸、施工现场的情况、水文地质资料。1.1.2开工前对设计移交的导线点、永久的水准点进展复测；按施工现场的实际情况加导线点和水准点并与相邻标段联测。1.1.3根据坐标控制点和水准控制点进展桩位和标高放样。1.1.4按照砼的设计强度和?水泥混凝土设计规程?的要求做出砼的施工配合比。1.1.5全面挖孔桩施工前先做挖孔试桩桩孔数量不少于2个对图纸提供的水文、地质情况时行复核检验选择的施工工艺是否符合相关质量、平安要求当水文、地质情况有变化施工过程中存在的问题时对施工工艺进展修正。1.2机具准备1.2.1挖掘设备：铁锹、镐、钢钎、手持式凿岩机、空压机、风镐。1.2.2提升设备：慢速卷扬机、提升钢框架；电动葫芦门式梁架；活底吊桶等。1.2.3运输设备：手推车、小翻斗车、水泵等。1.2.4平安设备：鼓风机、有害气体检测仪、氧气袋低压、防爆照明灯、活动软梯、平安帽、平安带、平安活动盖板、隐体等。1.2.5护壁设备：模板、支撑架钢筋混凝土套筒、钢套筒等。1.2.6钢筋加工、安装设备钢筋笼成型成套设备,电焊机、对焊机、吊车等。1.3材料准备原材料：水泥、石子、砂、钢筋等由持证材料员和试验人员按规定进展检测,确保原材料的质量符合质量要求。1.4作业条件1.4.1完成挖孔试验确定地质、水文情况修订完成完善的施工工艺。施工机具、模板、平安设施齐全材料准备充分。1.4.2开挖前场地应完成三通一平,去除坡面危石、浮土铲除松软土层并夯实出渣道路畅通孔口四周排水系统完善设置排水沟、集水坑及时将桩基周围的积水排走确保场内无积水必要时要降低地下水位。设置孔口围护栏搭设孔口的雨蓬。临时电力线路按施工组织设计的要求进展布置通风、平安设施准备就绪。标识牌标识桩、墩台、桩基编、孔口标高桩底标高、孔深、桩基顶面标高、施工现场负责人及现场技术负责人。1.4.3施工作业人员要求操作工人:应由现场技术人员对操作工人进展培训、施工、平安技术交底做到纯熟掌握井下作业、投料、搅拌、运输、振捣等技术制定对应的平安紧急救援措施。操作人员保持固定。2、操作工艺2.1施工工艺流程测量放样及定桩位——孔口护圈浇筑——开挖第一节桩孔土方——桩基中心位置检测——放置附加钢筋、支护壁模板——浇筑第一节护壁混凝土——安装运输架——安装电动葫芦〔卷扬机〕——安装活底吊桶——照明灯、通风机、水泵等——开挖、吊运第二节桩孔土方——放置附加钢筋、支护壁模板——桩基中心位置检测——浇筑第二节护壁混凝土——依次往下循环作业——开挖扩底部土方——检查验收桩孔——钢筋笼加工、安装——安装混凝土导或串筒——浇筑水下或普通混凝土——桩基成品检测、验收2.2操作2.2.1测量放样及定桩位测量放样前对施工图提供的导线点、水准点进展复测桩位坐标进展复核。测量放样所使用的导线点、水准点必须是经过导线控制测量复测且得到监理工程师的导线点、水准点复测成果必要时要加控制网加点同导线点一起附合测量附合测量符合要求前方可使用。根据的附合测量成果确定桩位中心以中心圆以桩基半径为半径画出孔口护圈内径圆周撒灰线。驻地工程师核查、批准后支模、浇筑或砌筑孔口护圈。桩基开挖前及在开挖过程中要对桩位进展复测。安装钢筋笼前对桩位进展复测以保证钢筋位置的准确无误为下一工序正常施工提供良好的施工条件。2.2.2孔口护圈浇筑或砌筑孔口护圈用混凝土浇筑、用砖砌护圈孔口护圈施工完成后测量孔口护圈顶标高。根据孔口护圈标高及桩底标高确定挖孔深度。孔口护圈高出原地面30cm以防在施工过程中杂物落入孔中伤人。护圈砌筑完成后复测桩位在护圈顶面定位十字护桩在挖孔施工过程中利用十字护桩检测桩孔中心偏位、桩径、桩孔垂直度等。2.2.3开挖桩孔土方开挖顺序应视地层松紧、桩孔布置而定地层严、地下水位不大的可同时开挖但渗水量不大的可同时开挖渗水量较大的孔应超前开挖集中抽水降低其它孔的水位地下水位较大者宜对角开挖。假设桩孔为梅花式布置宜先开挖中孔。桩孔开挖时先开挖桩孔中间部...
