基于BH1750的光照度检测)VIP免费

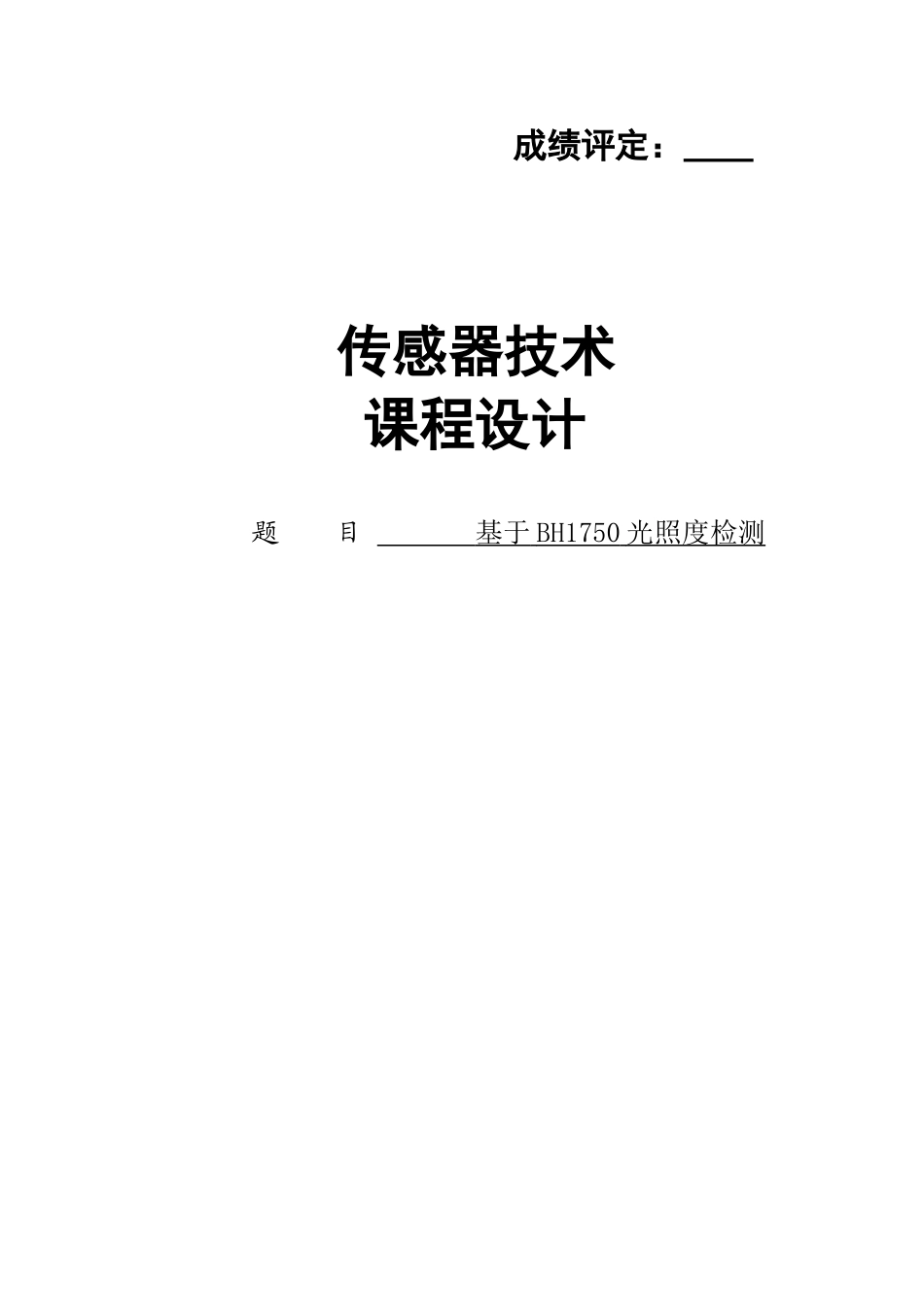

基于BH1750的光照度检测)_第1页
1/17

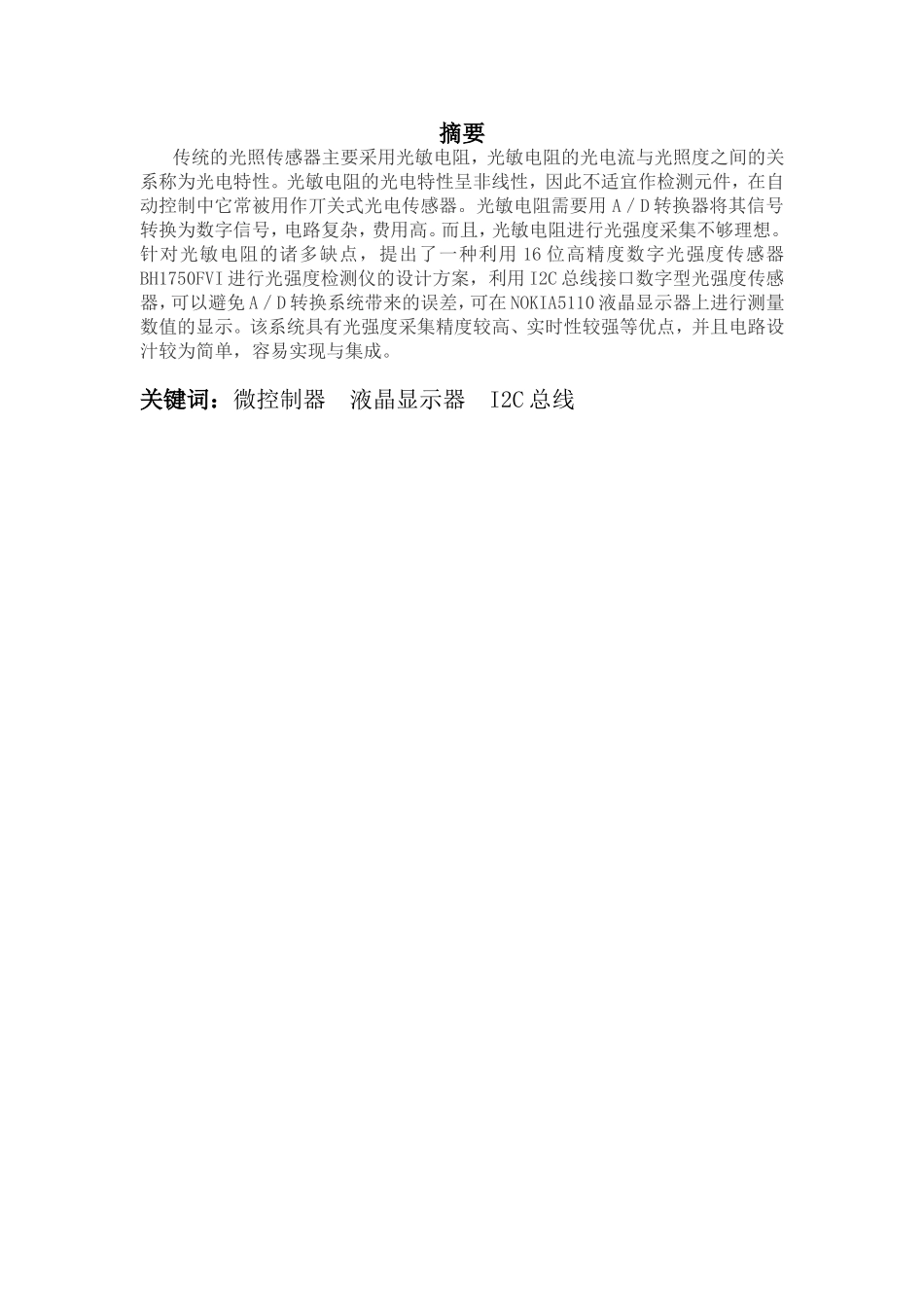

基于BH1750的光照度检测)_第2页
2/17
基于BH1750的光照度检测)_第3页
3/17
成绩评定:传感器技术课程设计题目基于BH1750光照度检测摘要传统的光照传感器主要采用光敏电阻,光敏电阻的光电流与光照度之间的关系称为光电特性。光敏电阻的光电特性呈非线性,因此不适宜作检测元件,在自动控制中它常被用作丌关式光电传感器。光敏电阻需要用A/D转换器将其信号转换为数字信号,电路复杂,费用高。而且,光敏电阻进行光强度采集不够理想。针对光敏电阻的诸多缺点,提出了一种利用16位高精度数字光强度传感器BH1750FVI进行光强度检测仪的设计方案,利用I2C总线接口数字型光强度传感器,可以避免A/D转换系统带来的误差,可在NOKIA5110液晶显示器上进行测量数值的显示。该系统具有光强度采集精度较高、实时性较强等优点,并且电路设汁较为简单,容易实现与集成。关键词:微控制器液晶显示器I2C总线目录一、设计目的---------------------------二、设计任务与要求-----------------------2.1设计任务---------------------------2.2设计要求---------------------------三、设计步骤及原理分析-------------------3.1设计方法---------------------------3.2设计步骤---------------------------3.3设计原理分析------------------------四、课程设计小结与体会-------------------五、参考文献---------------------------传感器技术课程设计一、设计目的设计一种基于光强度传感器BH1750FVI的光照度检测仪,采用低成本的微控制器进行控制,利用I2C总线接口进行数据传输,可在普通的NOKIA5110液晶显示器上进行光强度测量值的实时显示。二、设计任务与要求2.1设计任务针对传统测光系统结构复杂、容易受到红外、紫外等干扰光线的影响等弊端,改选新型单片测光芯片BH1750作为光强采集器,设计并实现了一个测光系统.2.2设计要求能够快速检测环境的光照强度且能够在NOKIA5110液晶显示器上进行数值显示。1三、设计步骤及原理分析3.1设计方法BH1750是半导体制造商ROHM为适应以移动电话手机为首的便携式机器和液晶电视等的要求而开发出的具有优良光谱灵敏度特性、16bit串行输出的单片数字照度传感器.由于其面世不久,关于它的资料十分稀少,目前有关BH1750的实用资料仅有一份其官方网站发布的英文版芯片手册.在参考该手册基础上,结合实际测试经验,和事例程序进行设计。3.2设计步骤1.先了解光强度传感器BH1750FVI。2.设计检测液晶数据的设计方案3.监测系统结构设计4.系统软件驱动设计3.3设计原理分析1.不区分光源数字型环境光强度传感器BH1750FVI是日本RHOM株式会社近些年推出的一种两线式串行总线接口的集成电路,可以根据收集的光线强度数据来进行环境监测,其具有1~65535lx的高分辨率,可支持较大范围的光照强度变化。BH1750FVI结构框图如图1所示。从结构框图可容易看出,外部光照被接近人眼反应的高精度光敏二极管PD探测到后,通过集成运算放大器将PD电流转换为PD电压,由模数转换器获取16位数字数据,然后被逻辑和IC界面进行数据处理与存储。OSC为内部的振荡器提供内部逻辑时钟,通过相应的指令操作即可读取出内部存储的光照数据。数据传输使用标准的I2C总线,按照时序要求操作起来也非常方便。2传感器技术课程设计2.NOKIA5110是一款价廉的液晶显示器,该显示器可以显示15个汉字、30个字符,仅仅需要4根I/O数据线,其工作电压为3.3V。它采用NXP公司的PCD8544显不驱动芯片,NOKIA5110可以使用没有MISO只有MOSI的SPI协议,可以利用硬件SPI,但通常只需要软件程序模拟即可,数据传输需要严格按照手册中串行接口时序图编写。其运行速度十分理想,是LCD12864显示器的20倍,LCD1602显示器的40倍,适用于对反应灵敏度有要求的场合。2.1NOKIA5110液晶显示器的初始化接通电源后,NOKIA5110液晶显示器的内部寄存器和RAM的内容是不确定的,这时需要一个RES低电平脉冲进行复位。当VDD变为高电平,达到或高于VDD的最小值之后,给NOKIA5110显示模块的复位端RST引脚输入低电平(要求复位电平<0.3VDD),便进行了NOKIA5110液晶显示器的复位。图2为NOKIA5110液晶显示器的复位时序图。2.2设置NOKIA5110液晶显示器的坐标通过查询NOKIA5110液晶显示器的指令集与手册可以知道其功能...
