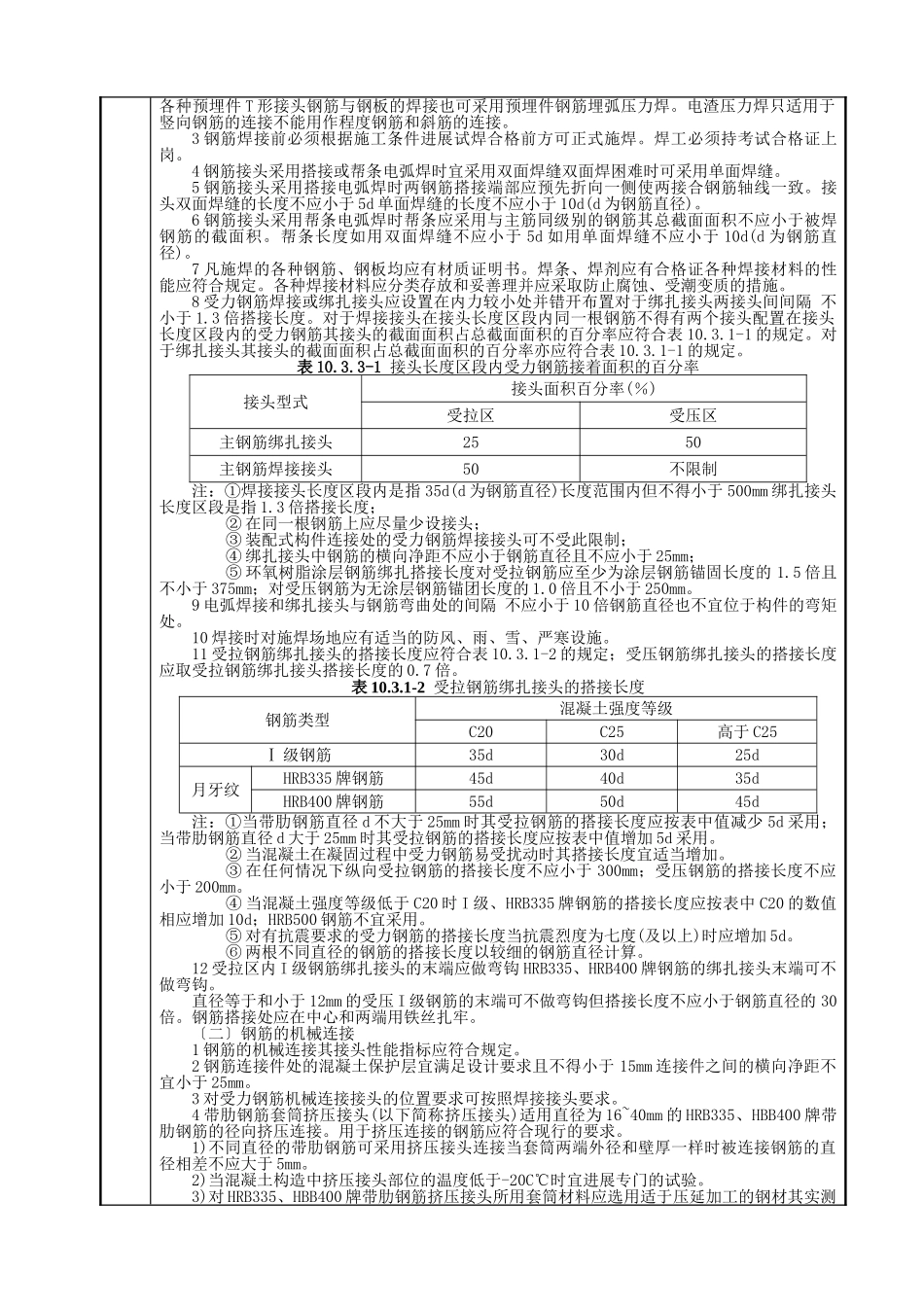

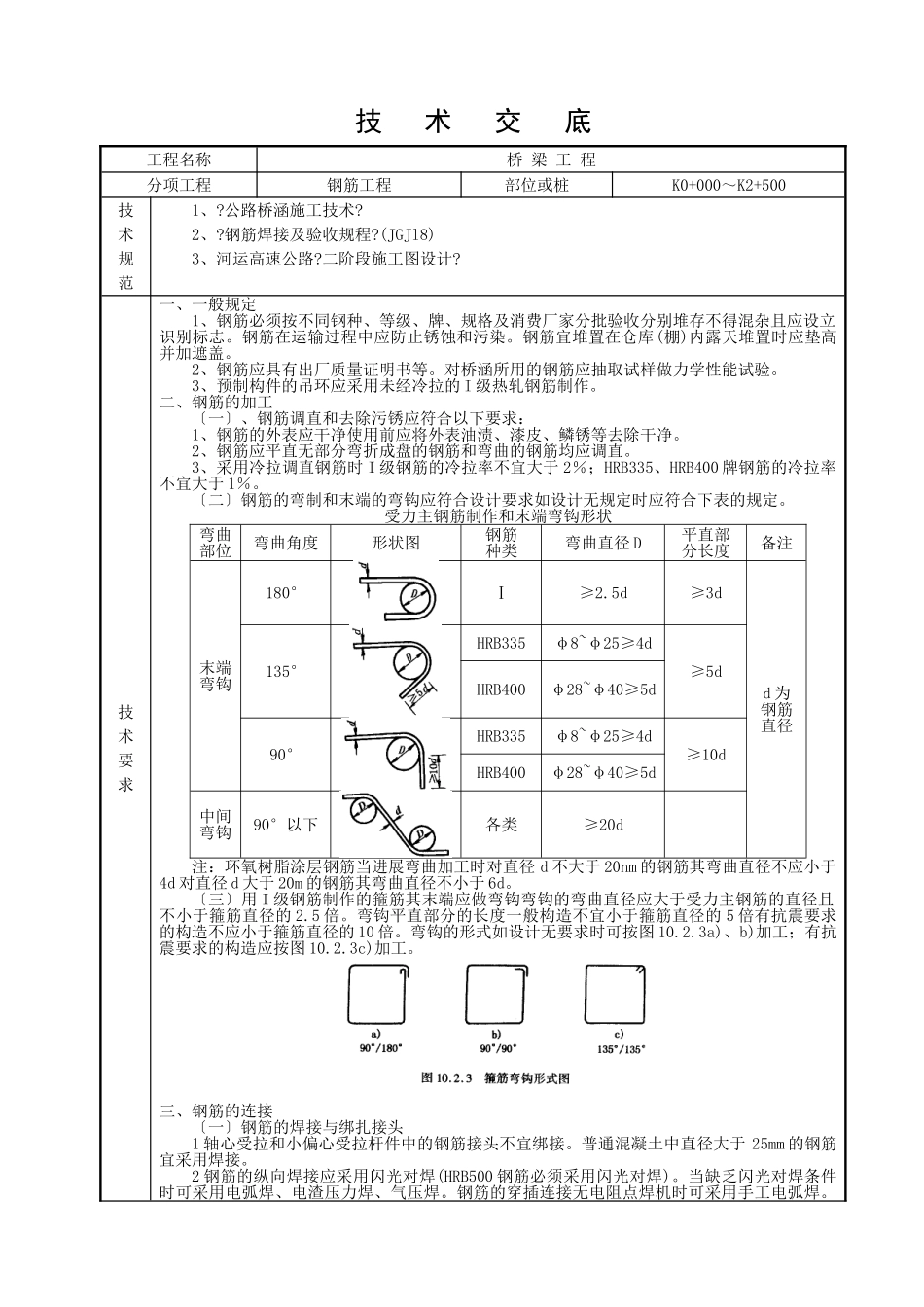

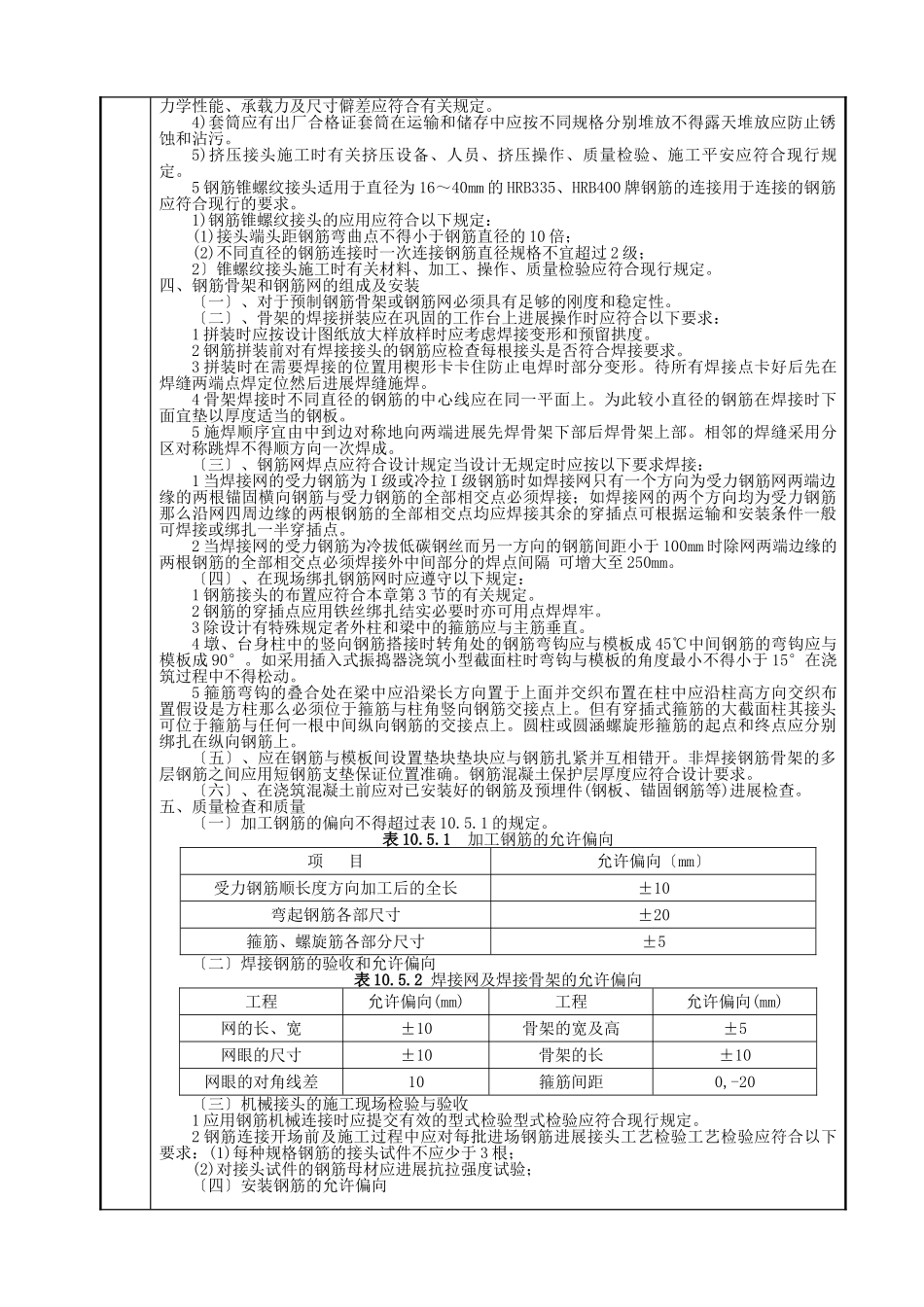

技术交底工程名称桥梁工程分项工程钢筋工程部位或桩K0+000～K2+500技术规范1、?公路桥涵施工技术?2、?钢筋焊接及验收规程?(JGJl8)3、河运高速公路?二阶段施工图设计?技术要求一、一般规定1、钢筋必须按不同钢种、等级、牌、规格及消费厂家分批验收分别堆存不得混杂且应设立识别标志。钢筋在运输过程中应防止锈蚀和污染。钢筋宜堆置在仓库(棚)内露天堆置时应垫高并加遮盖。2、钢筋应具有出厂质量证明书等。对桥涵所用的钢筋应抽取试样做力学性能试验。3、预制构件的吊环应采用未经冷拉的I级热轧钢筋制作。二、钢筋的加工〔一〕、钢筋调直和去除污锈应符合以下要求：1、钢筋的外表应干净使用前应将外表油渍、漆皮、鳞锈等去除干净。2、钢筋应平直无部分弯折成盘的钢筋和弯曲的钢筋均应调直。3、采用冷拉调直钢筋时I级钢筋的冷拉率不宜大于2％；HRB335、HRB400牌钢筋的冷拉率不宜大于1％。〔二〕钢筋的弯制和末端的弯钩应符合设计要求如设计无规定时应符合下表的规定。受力主钢筋制作和末端弯钩形状弯曲部位弯曲角度形状图钢筋种类弯曲直径D平直部分长度备注末端弯钩180°Ⅰ≥2.5d≥3dd为钢筋直径135°HRB335φ8~φ25≥4d≥5dHRB400φ28~φ40≥5d90°HRB335φ8~φ25≥4d≥10dHRB400φ28~φ40≥5d中间弯钩90°以下各类≥20d注：环氧树脂涂层钢筋当进展弯曲加工时对直径d不大于20nm的钢筋其弯曲直径不应小于4d对直径d大于20m的钢筋其弯曲直径不小于6d。〔三〕用I级钢筋制作的箍筋其末端应做弯钩弯钩的弯曲直径应大于受力主钢筋的直径且不小于箍筋直径的2.5倍。弯钩平直部分的长度一般构造不宜小于箍筋直径的5倍有抗震要求的构造不应小于箍筋直径的10倍。弯钩的形式如设计无要求时可按图10.2.3a)、b)加工；有抗震要求的构造应按图10.2.3c)加工。三、钢筋的连接〔一〕钢筋的焊接与绑扎接头1轴心受拉和小偏心受拉杆件中的钢筋接头不宜绑接。普通混凝土中直径大于25mm的钢筋宜采用焊接。2钢筋的纵向焊接应采用闪光对焊(HRB500钢筋必须采用闪光对焊)。当缺乏闪光对焊条件时可采用电弧焊、电渣压力焊、气压焊。钢筋的穿插连接无电阻点焊机时可采用手工电弧焊。各种预埋件T形接头钢筋与钢板的焊接也可采用预埋件钢筋埋弧压力焊。电渣压力焊只适用于竖向钢筋的连接不能用作程度钢筋和斜筋的连接。3钢筋焊接前必须根据施工条件进展试焊合格前方可正式施焊。焊工必须持考试合格证上岗。4钢筋接头采用搭接或帮条电弧焊时宜采用双面焊缝双面焊困难时可采用单面焊缝。5钢筋接头采用搭接电弧焊时两钢筋搭接端部应预先折向一侧使两接合钢筋轴线一致。接头双面焊缝的长度不应小于5d单面焊缝的长度不应小于10d(d为钢筋直径)。6钢筋接头采用帮条电弧焊时帮条应采用与主筋同级别的钢筋其总截面面积不应小于被焊钢筋的截面积。帮条长度如用双面焊缝不应小于5d如用单面焊缝不应小于10d(d为钢筋直径)。7凡施焊的各种钢筋、钢板均应有材质证明书。焊条、焊剂应有合格证各种焊接材料的性能应符合规定。各种焊接材料应分类存放和妥善理并应采取防止腐蚀、受潮变质的措施。8受力钢筋焊接或绑扎接头应设置在内力较小处并错开布置对于绑扎接头两接头间间隔不小于1.3倍搭接长度。对于焊接接头在接头长度区段内同一根钢筋不得有两个接头配置在接头长度区段内的受力钢筋其接头的截面面积占总截面面积的百分率应符合表10.3.1-1的规定。对于绑扎接头其接头的截面面积占总截面面积的百分率亦应符合表10.3.1-1的规定。表10.3.3-1接头长度区段内受力钢筋接着面积的百分率接头型式接头面积百分率(％)受拉区受压区主钢筋绑扎接头2550主钢筋焊接接头50不限制注：①焊接接头长度区段内是指35d(d为钢筋直径)长度范围内但不得小于500mm绑扎接头长度区段是指1.3倍搭接长度；②在同一根钢筋上应尽量少设接头；③装配式构件连接处的受力钢筋焊接接头可不受此限制；④绑扎接头中钢筋的横向净距不应小于钢筋直径且不应小于25mm；⑤环氧树脂涂层钢筋绑扎搭接长度对受拉钢筋应至少为涂层钢筋锚固长度的1.5倍且不小于375mm；对受压钢筋为无涂层钢筋锚团长度的1.0倍且不小于250mm。9电弧焊接和绑扎接头与钢筋弯曲处的间隔不应小于10倍钢筋直...
