钢筋工程技术交底记录1VIP免费

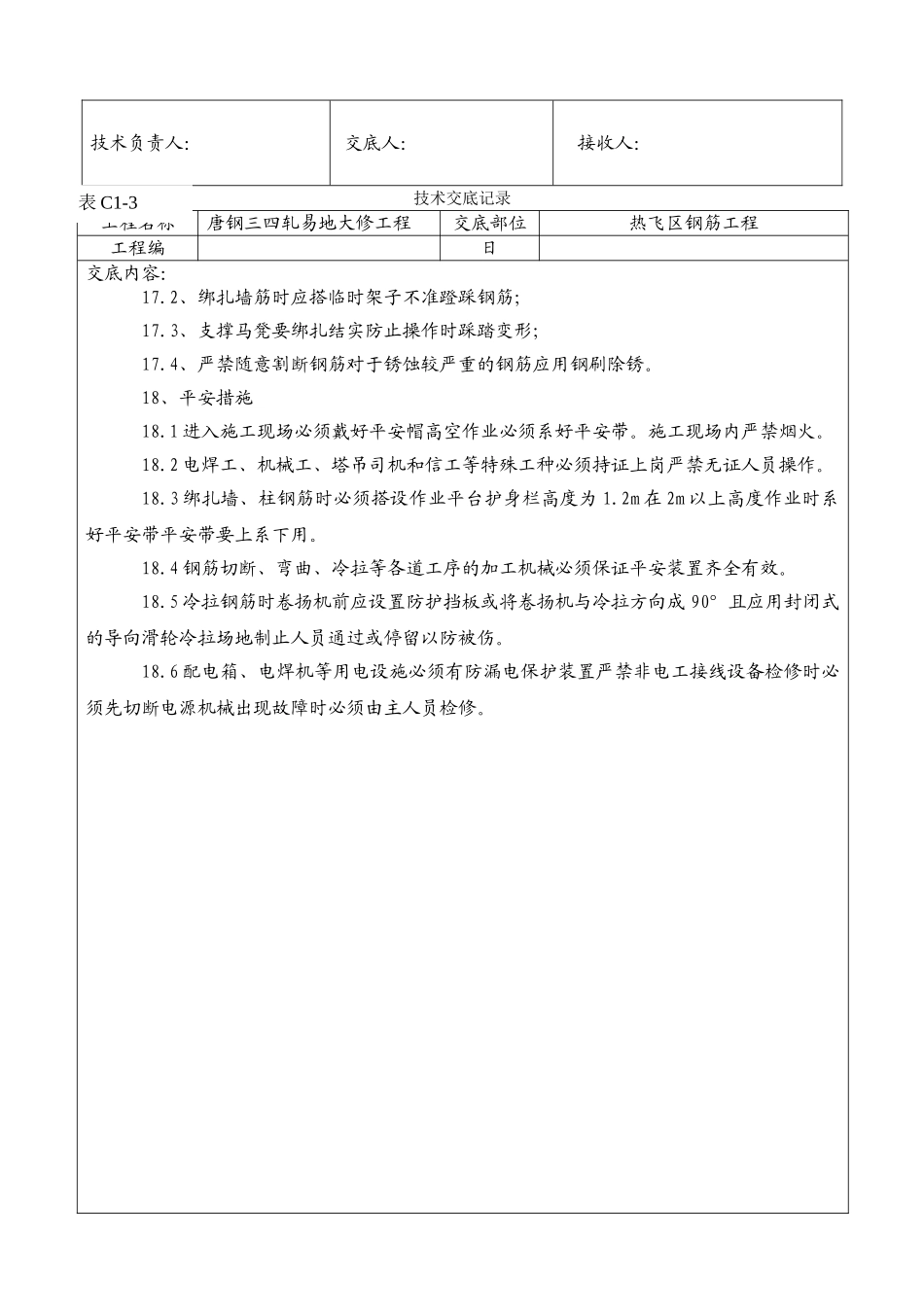

技术交底记录技术交底记录工程名称唐钢三四轧易地大修工程交底部位热飞区钢筋工程工程编日交底内容：15、钢筋安装位置的偏向应符合下表规定：工程允许偏向〔mm〕绑扎钢筋网长、宽±10网眼尺寸±20绑扎钢筋骨架长±10宽、高±5受力钢筋间距±10排距±5保护层厚度根底±10柱±5板、墙、壳±3绑扎箍筋、横向钢筋间距±20钢筋弯起点位置20预埋件中心线位置5程度高差+3016、钢筋的绑扎：16．1、底板钢筋先铺短向钢筋再铺长向钢筋；16.2、钢筋绑扎时靠近外围两行的相交点每点都要绑扎中间局部的相交点可相隔交织绑扎双向受力钢筋必须将钢筋穿插点全部绑扎。如采用一面顺扣应交织变化方向也可采用扣但必须保证钢筋不位移。16．3、摆放底板砼保护层用砂浆垫块垫块厚度等于保护层厚度按每1米左右间隔梅花型摆放。16．4、底板钢筋如有绑扎接头时钢筋搭接长度及搭接位置应符合施工要求钢筋搭接处应用铁丝在中心及两端扎牢。16.5.纵向受拉钢筋HRB335钢筋搭接绑扎接头的搭接长度与位于同一连接区段的钢筋搭接接头面积百分率有关其搭接长度不应小于如下的规定：〔直径d≤25mm/d＞25mm〕16.6厂房柱根底内主筋要按图纸要求进展电气接地。17、成品保护17.1、成型钢筋应按指定地点堆放用垫木垫放整齐防止钢筋变形、锈蚀、油污；工程名称唐钢三四轧易地大修工程交底部位热飞区钢筋工程工程编日交底内容：1、钢筋进场要有合格证并应按现行?钢筋混凝土用热轧带肋钢筋?〔GB1499-1998〕等的规定抽取试件作力学性能检验其质量必须符合有关的规定。2、钢筋进场按施工平面图中指定地规格、使用部位、编分别加垫木堆放。3、钢筋外表应干净。油渍、漆污和用锤敲击是能剥落的浮皮、铁锈等应在使用前去除干净。在焊接前焊点处的水锈应去除干净。4、在除锈过程现钢筋外表的氧化铁皮鳞落现象严重并以损伤钢筋截面或在除锈后钢筋外表有严重的麻坑、斑点伤蚀截面适应降级使用或剔除不用。5、将同规格钢筋根据不同长度长短搭配统筹排料；一般应先长料后短料减少短头减少损耗。6、断料时应防止短尺量长料防止在量料是产生累计误差。为此宜在工作台上标出尺寸刻度线并设置控制断料尺寸用的挡板。7、在切断过程中如发现钢筋有劈裂、缩头或严重的弯头等必须切除；如发现钢筋硬度与该钢种有较大的出入应及时向有关人员反映查明情况。当施工中遇有钢筋的品种或规格与设计不符时可以考虑进展钢筋代换。钢筋代换时必须充分理解设计意图和代换材料性能并严格遵守现行混凝土构造设计的各项规定；凡重要构造中的钢筋代换应征得设计同意。8、底板内的纵向钢筋的弯折半径应按有关要求确定钢筋直径d≤25mm时弯折半径r=4d；d＞25mm时弯折半径r=6d。9、要严格按照要求对钢筋焊接质量进展检查钢筋焊接外观质量应符合要求：接头处的弯折角不大于4度；接头处的轴线偏移不大于0.1倍钢筋直径同时不大于2mm。同时对焊接头的力学性能检验必须合格。力学性能检验时应从每批接头中随机切取6个试件其中3个做拉伸试验3个做弯曲试验。在同一台班内由同一焊工完成的300个同级别、同直径钢筋焊接接头作为一批。假设同一台班内焊接的接头数量较少可在一周之内累计计算。假设累计仍缺乏300个接头那么应按一批计算。10、做好抄平放线工作弹好根底的外皮尺寸线。11、钢筋下料严格按照下料单的尺寸执行钢筋加工的允许偏向如下表所示：工程允许偏向〔mm〕受力钢筋顺长度方向全长的净尺寸±10弯起钢筋的弯折位置±20箍筋内的净尺寸±512、同一纵向受力钢筋不宜设置两个或两个以上的接头。接头末端至钢筋弯起点的间隔不应小于钢筋直径的10倍。13、同一构件中相临纵向受力钢筋绑扎搭接接头宜互相错开。绑扎搭接接头中钢筋的横向净距不应小于钢筋直径且不应小于25mm。14、钢筋绑扎的位置、型、尺寸、锚固长度等必须符合设计要求或施工规定。技术负责人：交底人：接收人：表C1-3表C1-3接头面积百分率C20C25C30C352553/5946/5141/4637/415062/6954/5948/5444/4810071/7961/6755/6150/55技术负责人：交底人：接收人：技术交底记录工程名称唐钢三四轧易地大修工程交底部位热飞区钢筋工程工程编日交底内容：17.2、绑扎墙筋时应搭临时架子不准蹬踩钢筋；17.3、支撑马凳...
