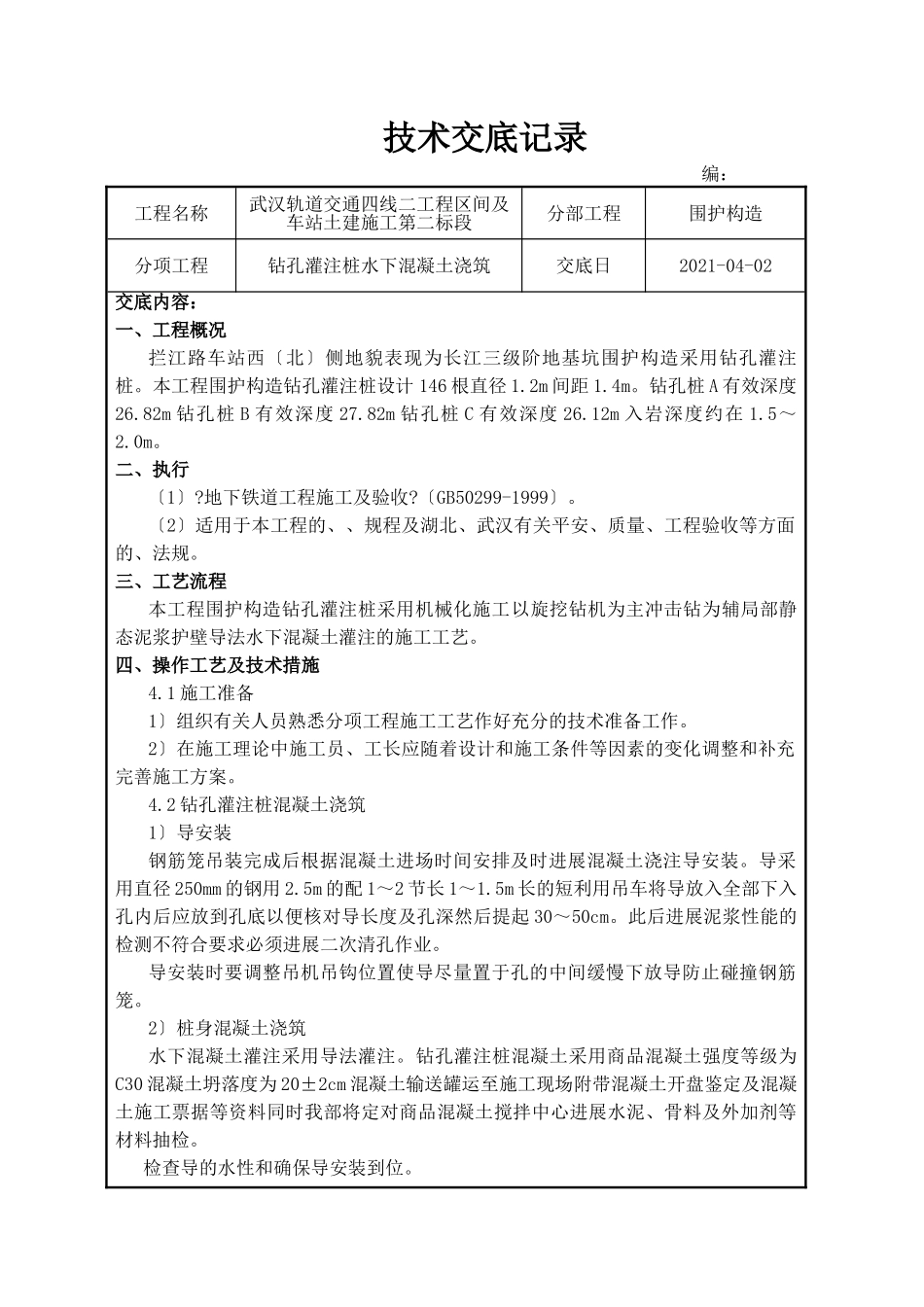

技术交底记录编：工程名称武汉轨道交通四线二工程区间及车站土建施工第二标段分部工程围护构造分项工程钻孔灌注桩水下混凝土浇筑交底日2021-04-02交底内容：一、工程概况拦江路车站西〔北〕侧地貌表现为长江三级阶地基坑围护构造采用钻孔灌注桩。本工程围护构造钻孔灌注桩设计146根直径1.2m间距1.4m。钻孔桩A有效深度26.82m钻孔桩B有效深度27.82m钻孔桩C有效深度26.12m入岩深度约在1.5～2.0m。二、执行〔1〕?地下铁道工程施工及验收?〔GB50299-1999〕。〔2〕适用于本工程的、、规程及湖北、武汉有关平安、质量、工程验收等方面的、法规。三、工艺流程本工程围护构造钻孔灌注桩采用机械化施工以旋挖钻机为主冲击钻为辅局部静态泥浆护壁导法水下混凝土灌注的施工工艺。四、操作工艺及技术措施4.1施工准备1〕组织有关人员熟悉分项工程施工工艺作好充分的技术准备工作。2〕在施工理论中施工员、工长应随着设计和施工条件等因素的变化调整和补充完善施工方案。4.2钻孔灌注桩混凝土浇筑1〕导安装钢筋笼吊装完成后根据混凝土进场时间安排及时进展混凝土浇注导安装。导采用直径250mm的钢用2.5m的配1～2节长1～1.5m长的短利用吊车将导放入全部下入孔内后应放到孔底以便核对导长度及孔深然后提起30～50cm。此后进展泥浆性能的检测不符合要求必须进展二次清孔作业。导安装时要调整吊机吊钩位置使导尽量置于孔的中间缓慢下放导防止碰撞钢筋笼。2〕桩身混凝土浇筑水下混凝土灌注采用导法灌注。钻孔灌注桩混凝土采用商品混凝土强度等级为C30混凝土坍落度为20±2cm混凝土输送罐运至施工现场附带混凝土开盘鉴定及混凝土施工票据等资料同时我部将定对商品混凝土搅拌中心进展水泥、骨料及外加剂等材料抽检。检查导的水性和确保导安装到位。建立好混凝土进场验收台帐保证混凝土的质量满足要求并具有可追溯性。灌注混凝土前和过程中应随时检测混凝土的坍落度及其他外观质量并做好记录。待检测指标符合后方可灌注混凝土。首批封底混凝土计算导口到孔底0.3～0.5m,首批混凝土导埋深要满足1.0m以上首批混凝土数量V按下式计算：V=H1×πd2/4+Hc×πD2/4式中：D—钻孔桩直径；d—导直径；HC—首批需要混凝土面至孔底高度=导埋深〔1m〕+导底至孔底高度；H1—混凝土面到水面高度。混凝土灌注前准确计算首次混凝土浇筑方量制作适宜容积的漏斗〔大小根据首批封底混凝土方量计算〕确保封底顺利确认封底成功后进展正常灌注。灌注过程严格按照进展随时进展混凝土质量、导埋置深度等各项检测以保证整个灌注过程的顺利。水下混凝土浇筑水下混凝土应连续浇筑中途不宜停顿并应尽量缩短撤除导的连续时间保证每根桩在配合比设定的初凝时间内浇筑完成。在浇筑混凝土过程中浇注过程中应勤量测勤拆。量测采用在水中泡透经合格钢尺校正后的测绳测量孔内混凝土顶面位置保持导埋深在2～3m范围。当混凝土浇筑面接近设计高程时应缓慢提升导并用重锤及测绳准确量测混凝土的顶面位置保证混凝土顶面浇筑到桩顶设计高程以上0.3-0.5m。在浇筑水下混凝土过程中应如实填写混凝土浇筑记录同时防止钢筋笼上浮。混凝土浇筑过程中随时抽检同时留设混凝土试块每根桩留设一组标养试块试块应养护好到达一定强度后立即拆模送往养护室养护；混凝土施工完毕后及时搜集混凝土合格证书及混凝土强度等资料。五、质量保证措施〔1〕加强施工技术理严格执行以总工程师为首的技术责任制施工理化、化、程序化。严格按、规程组织施工。及时进展技术交底发现问题及时解决。〔2〕强化试验和检测工作1〕试验室全面负责本工程中的混凝土拌合物运至灌注点的检查其均匀性、和易性、坍落度的工作；负责混凝土试件制做及施工控制；负责试验资料的搜集、整理和归档。2〕要把好各工序中间的质量检验关对加工的成品、半成品和隐蔽工程按要求认真检查验收并报驻地监理工程师检查签证。〔3〕认真执行ISO9002严格执行质量保证体系。工程施工中做到每个施工环节都处于受控状态每个过程都有“质量记录〞施工全过程有可追溯性定召开质量专题会发现问题及时纠正以推进和完善质量理工作使质量理走向化。〔4〕加强机械设备的维修和理以完好的施工机械确保工程质量。六、平安、文明...
