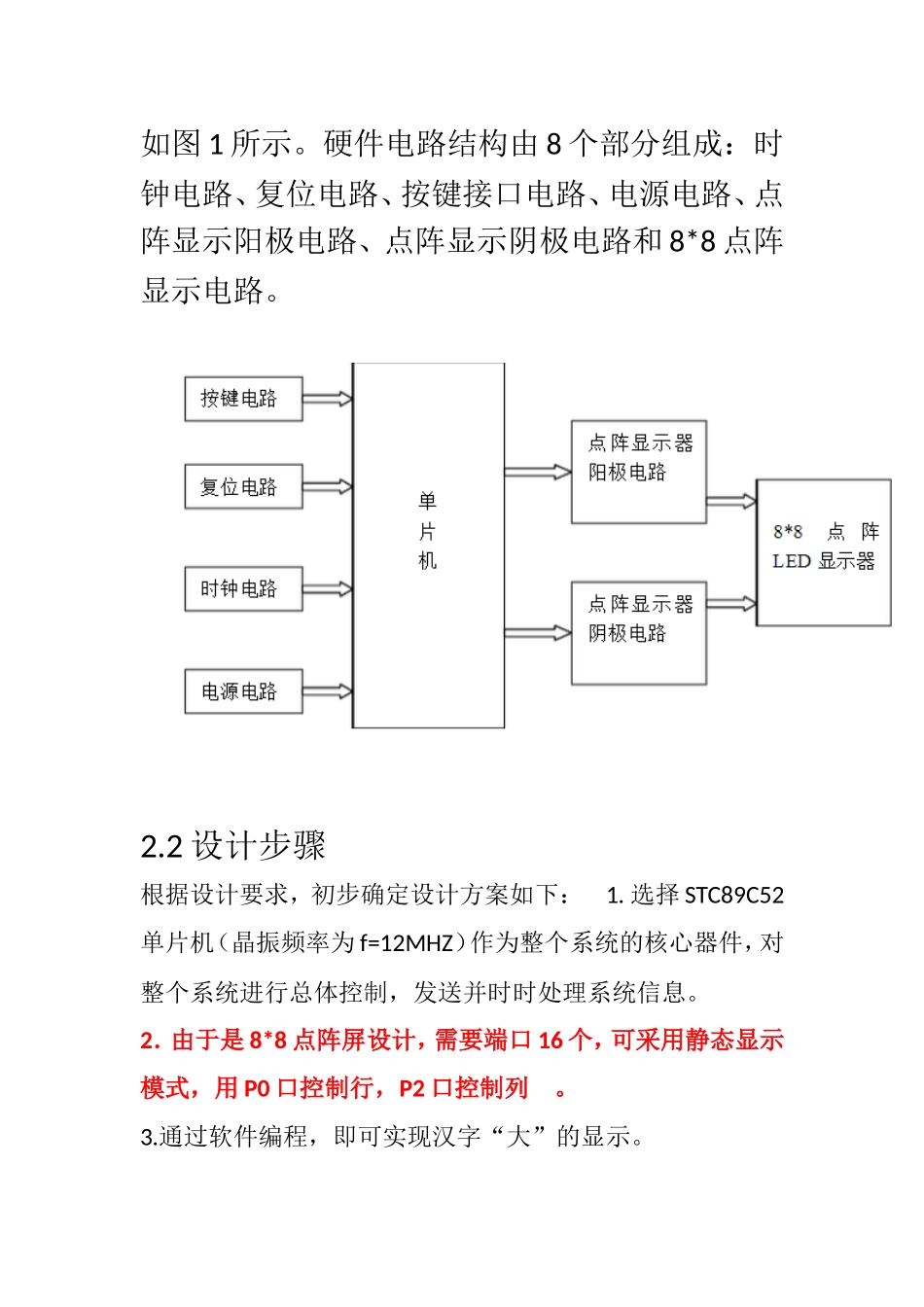

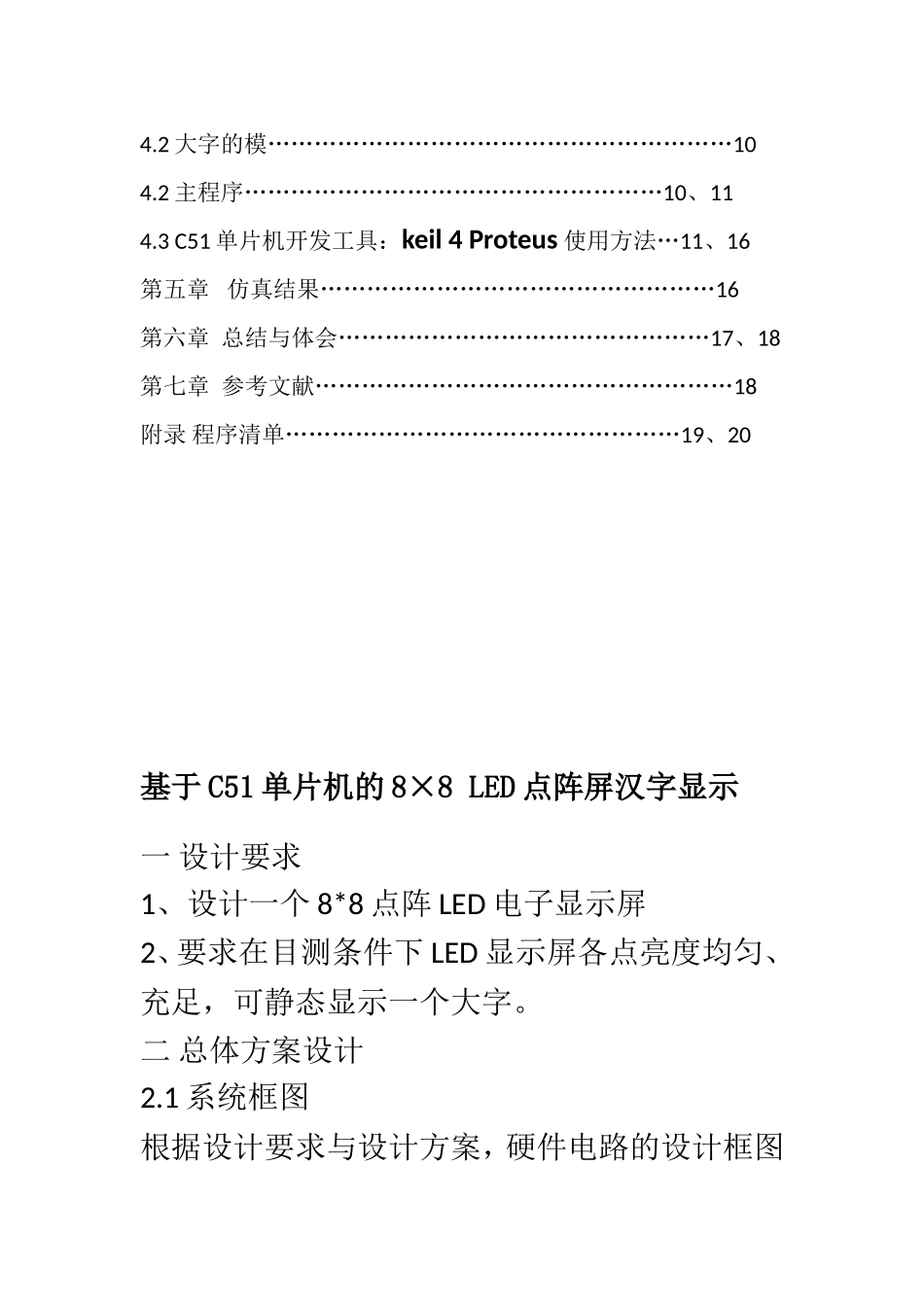

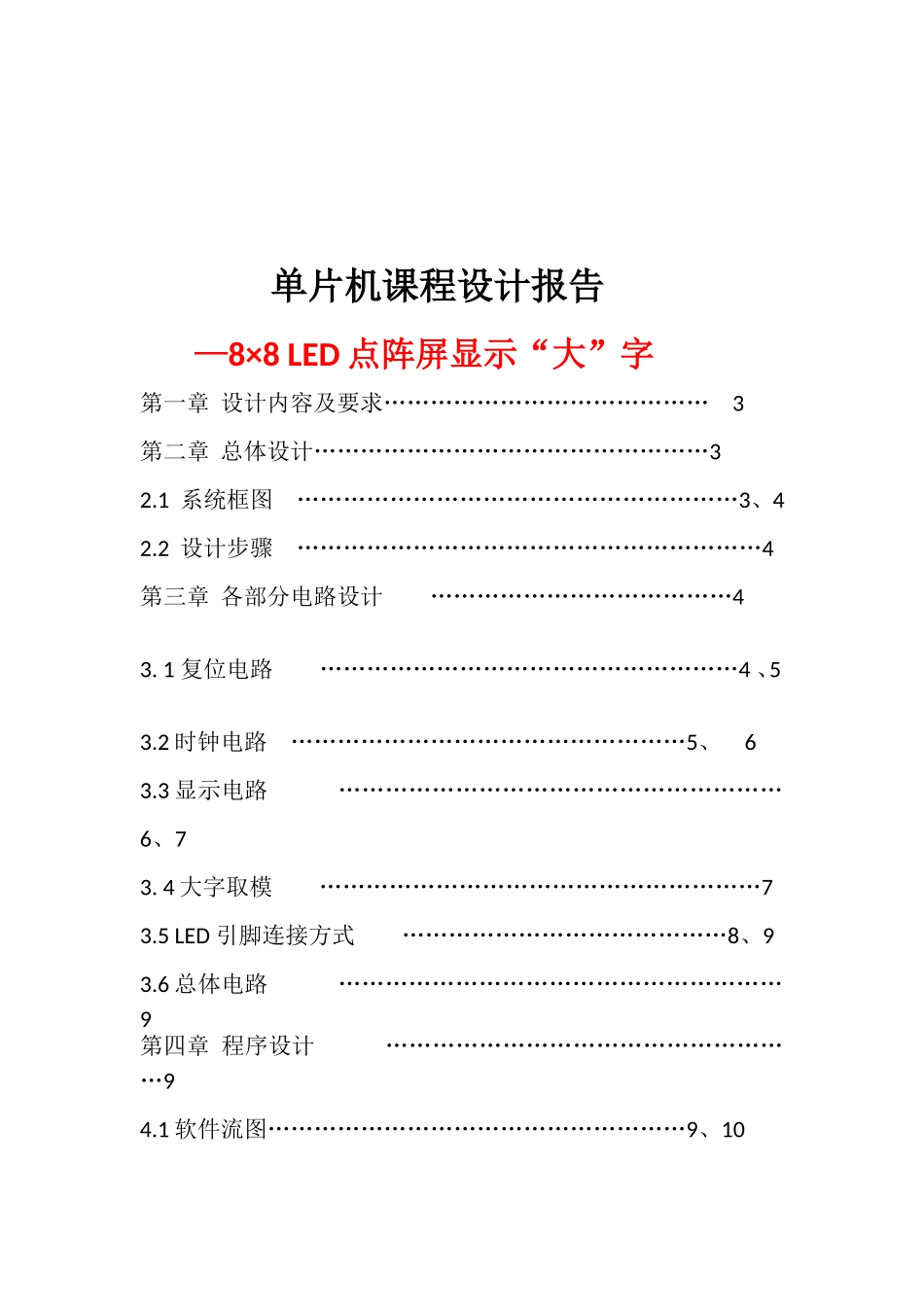

单片机课程设计报告—8×8LED点阵屏显示“大”字第一章设计内容及要求……………………………………3第二章总体设计……………………………………………32.1系统框图…………………………………………………3、42.2设计步骤……………………………………………………4第三章各部分电路设计…………………………………43.1复位电路………………………………………………4、53.2时钟电路……………………………………………5、63.3显示电路…………………………………………………6、73.4大字取模…………………………………………………73.5LED引脚连接方式……………………………………8、93.6总体电路…………………………………………………9第四章程序设计………………………………………………94.1软件流图………………………………………………9、104.2大字的模……………………………………………………104.2主程序………………………………………………10、114.3C51单片机开发工具：keil4Proteus使用方法…11、16第五章仿真结果……………………………………………16第六章总结与体会…………………………………………17、18第七章参考文献………………………………………………18附录程序清单……………………………………………19、20基于C51单片机的8×8LED点阵屏汉字显示一设计要求1、设计一个8*8点阵LED电子显示屏2、要求在目测条件下LED显示屏各点亮度均匀、充足，可静态显示一个大字。二总体方案设计2.1系统框图根据设计要求与设计方案，硬件电路的设计框图如图1所示。硬件电路结构由8个部分组成：时钟电路、复位电路、按键接口电路、电源电路、点阵显示阳极电路、点阵显示阴极电路和8*8点阵显示电路。2.2设计步骤根据设计要求，初步确定设计方案如下：1.选择STC89C52单片机（晶振频率为f=12MHZ）作为整个系统的核心器件，对整个系统进行总体控制，发送并时时处理系统信息。2．由于是8*8点阵屏设计，需要端口16个，可采用静态显示模式，用P0口控制行，P2口控制列。3.通过软件编程，即可实现汉字“大”的显示。4．点阵的点亮过程有程序控制，点阵采用单色显示。三各部分电路设计3.1复位电路单片机在启动运行时需要复位，使CPU以及其他功能部件处于一个确定的初始状态，并从这个状态开始工作，另外，在单片机工作过程中，如果出现死机时，也必须对单片机进行复位，使其重新开始工作。本设计中采用按键复位电路3.2时钟电路STC89C52单片机内部的振荡电路是一个高增益反向放大器，引线X1和X2分别是放大器的输入端和输出端。单片机内部虽然有振荡电路，但要形成时钟，外部还需附加电路。STC89C52的时钟产生方式有两种：内部时钟电方式和外部时钟方式。由于外部时钟方式用于多片单片机组成的系统中，所以此处选用内部时钟方式。内部时钟方式：利用其内部的振荡电路在X1和X2引线上外接定时元件，内部振荡电路产生自激振荡。最常用的是在X1和X2之间接晶体振荡器与电路构成稳定的自激振荡器，如图4所示电路所示为单片机最常用的时钟振荡电路的接法，其中晶振可选用振荡频率为12MHz的石英晶体，电容器一般选择30PF左右3.3显示电路的设计本次设计中采用8*8点阵LED显示器，简称LED点阵板或LED矩阵板。它是以发光二极管为像素，按照行与列的顺序排列起来，用集成工艺制成的显示器件。有单色和双色之分，这种显示器有共阳极接法和共阴极接法两种，设计中用到的是共阳极的显示器。图中画出了8*8点阵的二极管。每一行发光二极管的阳极接在一起，有一个引出端r，每一列发光二极管的阴极接在一起，有一个引出端c。当给发光二极管阳极引出端r1加高电平，阴极引出端c1加低电平时，左上角的二极管被点亮因此，对于行和列的电平进行扫描控制时，可以达到显示不同字符的目的。下图为8*8点阵LED外观及引脚图，只要其对应的X、Y轴顺向偏压，即可使LED发亮。例如如果想使左上角LED点亮，则Y0=1，X0=0即可。应用时限流电阻可以放在X轴或Y轴关于ARKSZ411288K8*8点阵ARKSZ411288K8*8点阵引脚图ab点阵面对自己，有字的那一面朝ARK那一面。然后按照图b那个坐标轴就可以看出引脚图是如何排列的。1~8为...
