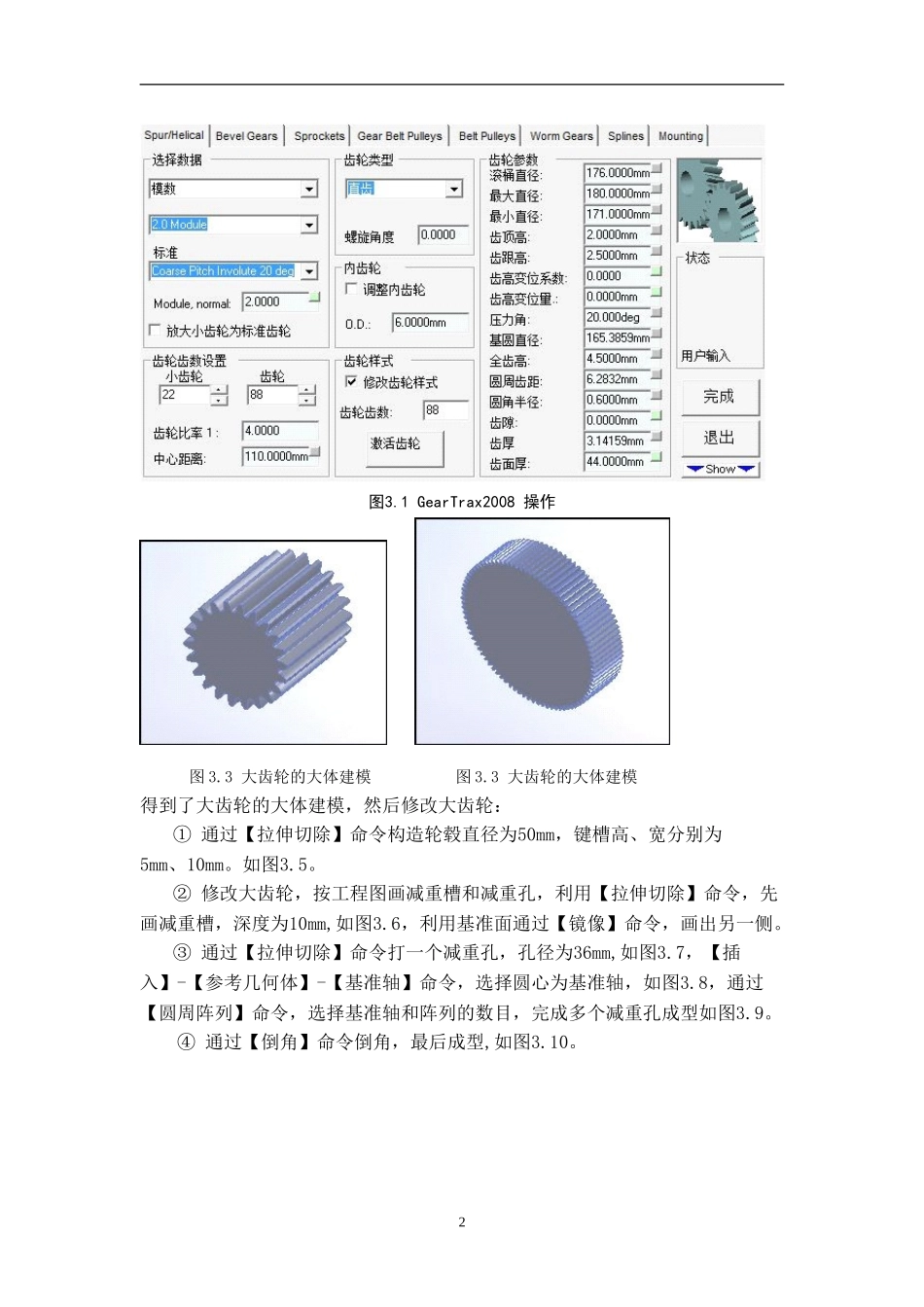

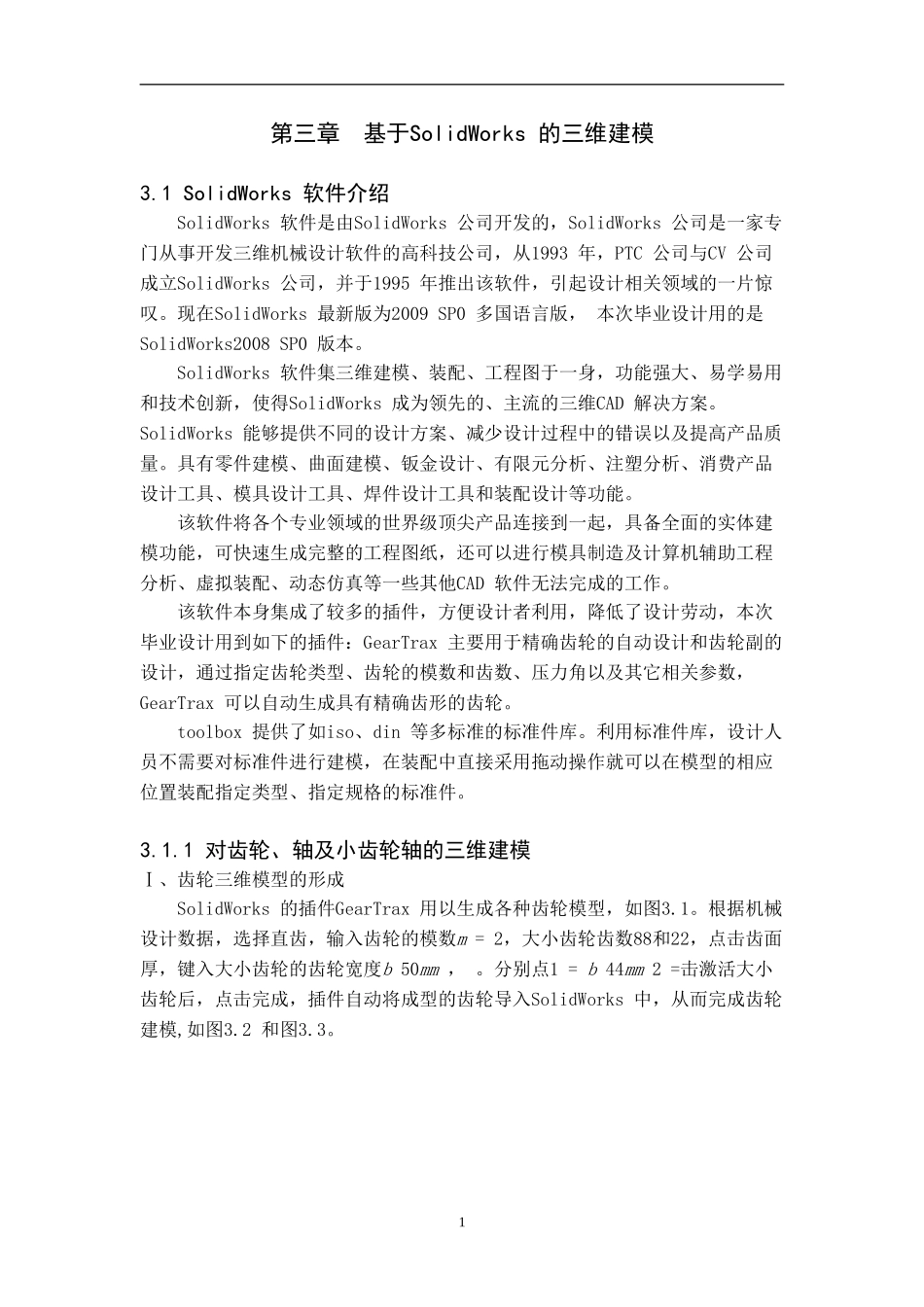

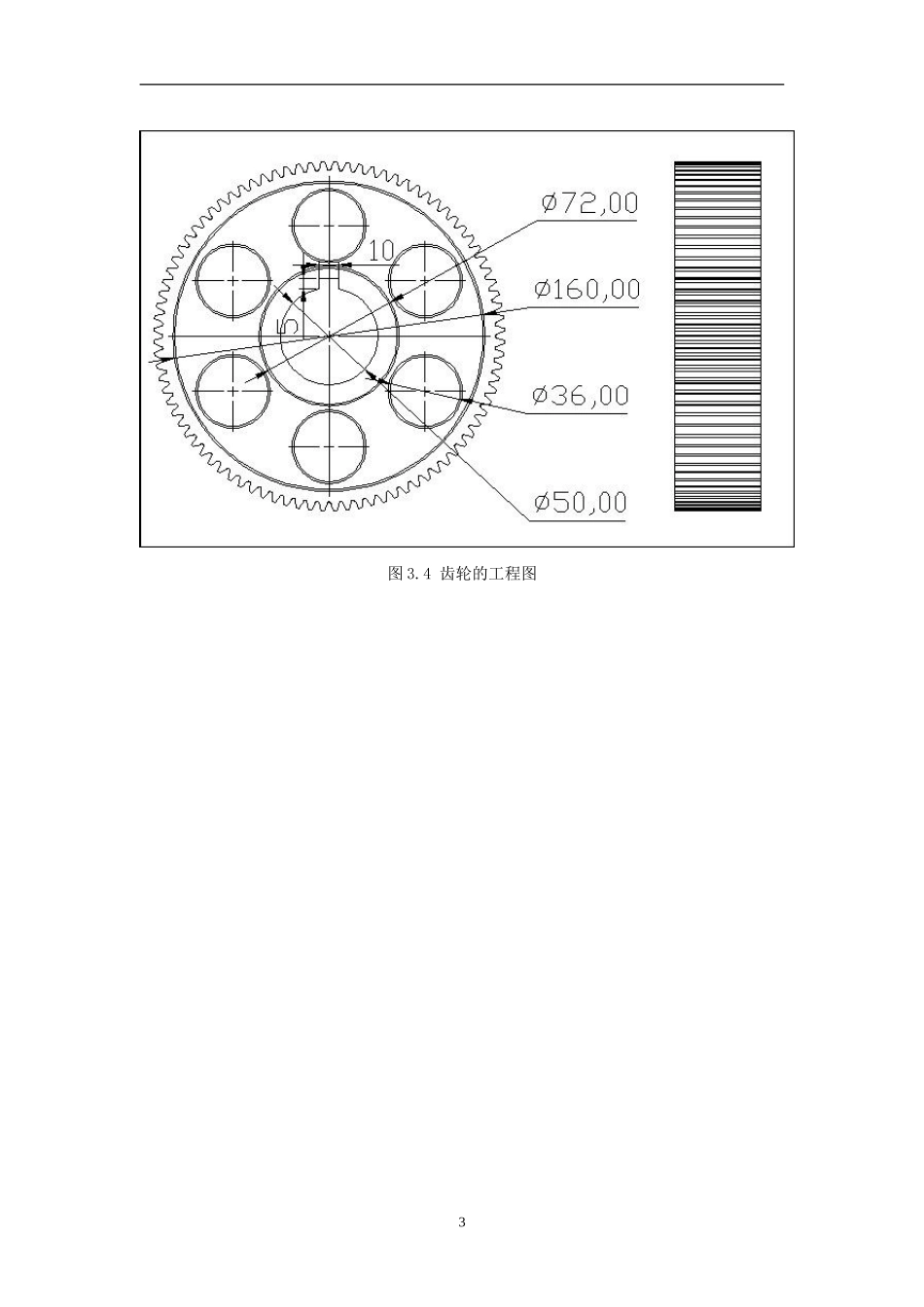

第三章基于SolidWorks的三维建模3.1SolidWorks软件介绍SolidWorks软件是由SolidWorks公司开发的，SolidWorks公司是一家专门从事开发三维机械设计软件的高科技公司，从1993年，PTC公司与CV公司成立SolidWorks公司，并于1995年推出该软件，引起设计相关领域的一片惊叹。现在SolidWorks最新版为2009SP0多国语言版，本次毕业设计用的是SolidWorks2008SP0版本。SolidWorks软件集三维建模、装配、工程图于一身，功能强大、易学易用和技术创新，使得SolidWorks成为领先的、主流的三维CAD解决方案。SolidWorks能够提供不同的设计方案、减少设计过程中的错误以及提高产品质量。具有零件建模、曲面建模、钣金设计、有限元分析、注塑分析、消费产品设计工具、模具设计工具、焊件设计工具和装配设计等功能。该软件将各个专业领域的世界级顶尖产品连接到一起，具备全面的实体建模功能，可快速生成完整的工程图纸，还可以进行模具制造及计算机辅助工程分析、虚拟装配、动态仿真等一些其他CAD软件无法完成的工作。该软件本身集成了较多的插件，方便设计者利用，降低了设计劳动，本次毕业设计用到如下的插件：GearTrax主要用于精确齿轮的自动设计和齿轮副的设计，通过指定齿轮类型、齿轮的模数和齿数、压力角以及其它相关参数，GearTrax可以自动生成具有精确齿形的齿轮。toolbox提供了如iso、din等多标准的标准件库。利用标准件库，设计人员不需要对标准件进行建模，在装配中直接采用拖动操作就可以在模型的相应位置装配指定类型、指定规格的标准件。3.1.1对齿轮、轴及小齿轮轴的三维建模Ⅰ、齿轮三维模型的形成SolidWorks的插件GearTrax用以生成各种齿轮模型，如图3.1。根据机械设计数据，选择直齿，输入齿轮的模数m=2，大小齿轮齿数88和22，点击齿面厚，键入大小齿轮的齿轮宽度b50mm，。分别点1=b44mm2=击激活大小齿轮后，点击完成，插件自动将成型的齿轮导入SolidWorks中，从而完成齿轮建模,如图3.2和图3.3。1图3.1GearTrax2008操作图3.3大齿轮的大体建模图3.3大齿轮的大体建模得到了大齿轮的大体建模，然后修改大齿轮：①通过【拉伸切除】命令构造轮毂直径为50mm，键槽高、宽分别为5mm、10mm。如图3.5。②修改大齿轮，按工程图画减重槽和减重孔，利用【拉伸切除】命令，先画减重槽，深度为10mm,如图3.6，利用基准面通过【镜像】命令，画出另一侧。③通过【拉伸切除】命令打一个减重孔，孔径为36mm,如图3.7，【插入】-【参考几何体】-【基准轴】命令，选择圆心为基准轴，如图3.8，通过【圆周阵列】命令，选择基准轴和阵列的数目，完成多个减重孔成型如图3.9。④通过【倒角】命令倒角，最后成型,如图3.10。2图3.4齿轮的工程图3图3.5加工轮毂和键糟图3.6加工减重槽4图3.7加工减重孔图3.8插入基准轴5图3.9减重孔圆周整列图3.10大齿轮的三维建模Ⅱ、小齿轮轴的三维建模在Ⅰ中GearTrax导入小齿轮的基础上,按照二维工程图进行建模，如图3.11。①依次用【拉伸】命令构造小齿轮轴，完成小齿轮轴的大体建模，如图3.12。②然后利用【插入】-【参考几何体】-【基准面】命令，在小齿轮轴的外伸端建立基准平面1,如图3.13，再在该基准平面上利用【拉伸切除】命令，按照高速轴和V带轮联接键的尺寸：高速轴和V带轮联接键为：键8X28GB1096-79b×h=8×7,L=28，绘制草图，选择切除厚度，完成键槽的成型，如图3.14。③利用【倒角】和【倒圆角】命令修改小齿轮轴，完成建模如图3.15。6图3.11小齿轮轴工程图73.12齿轮拉伸图3.13建立基准面18图3.14拉伸键图3.15小齿轮轴的三维建模Ⅲ、轴的三维建模①用【拉伸】命令，选择任意基准平面，按照设计尺寸依次拉伸成型，如图3.16。②通过【插入】-【参考几何体】-【基准面】命令，在齿轮安装段和外伸端建立两个基础平面，如图3.17，依次用【拉伸切除】命令切出大齿轮与轴的键槽和低速轴（如图3.18）和联轴器的联接键键槽（如图3.19）。③用【倒角】和【倒圆角】命令修改轴，完成建模，如图3.20。9图3.16轴的工程图图3.17轴的拉伸图3.18建立两个基准面10图3.19齿轮键拉伸图3.20联轴器的键拉伸11图3.21轴的三维建模3.1.2对箱体、箱盖的三维建模Ⅰ、箱体三维建模①根据箱体的二维...
