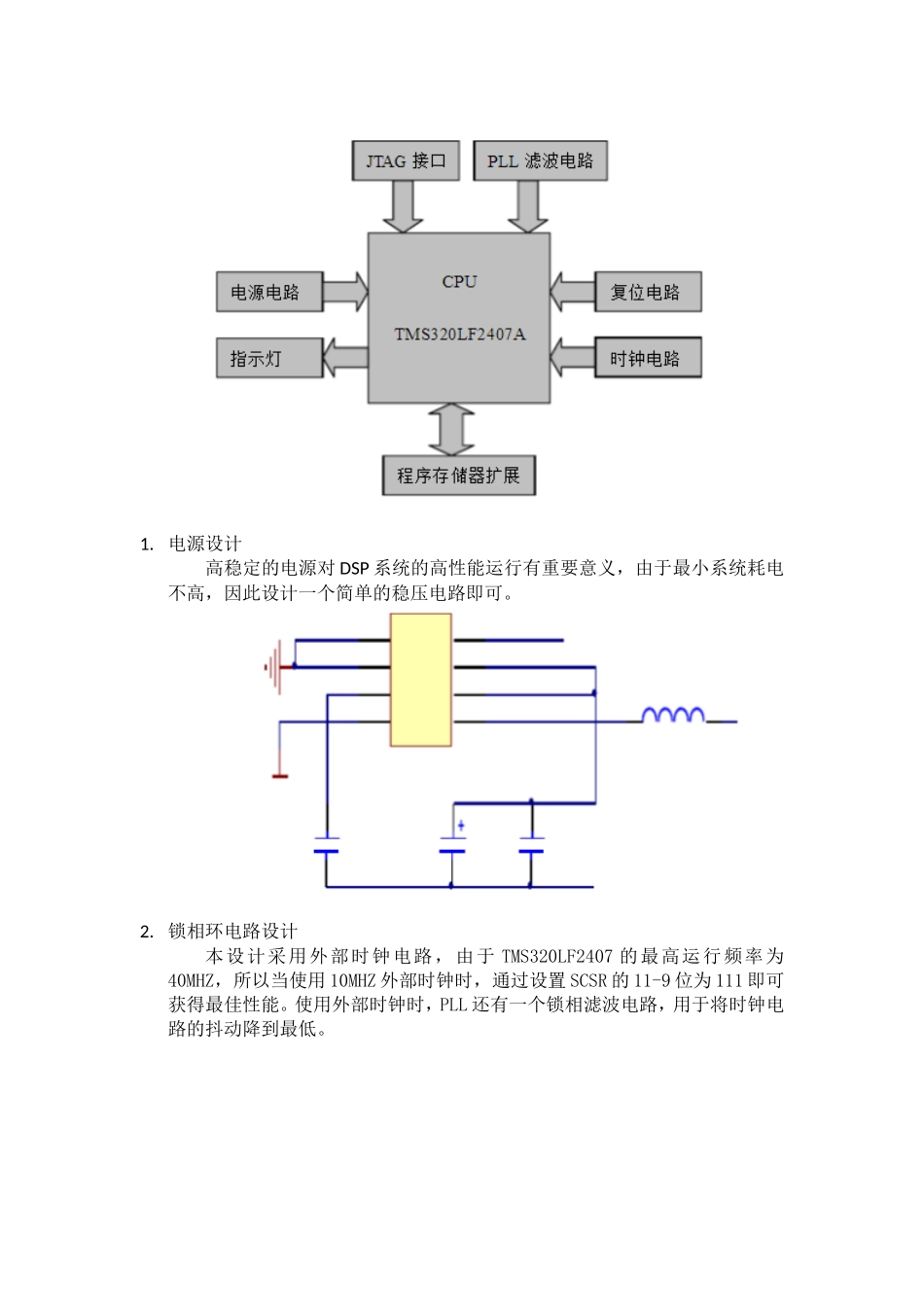

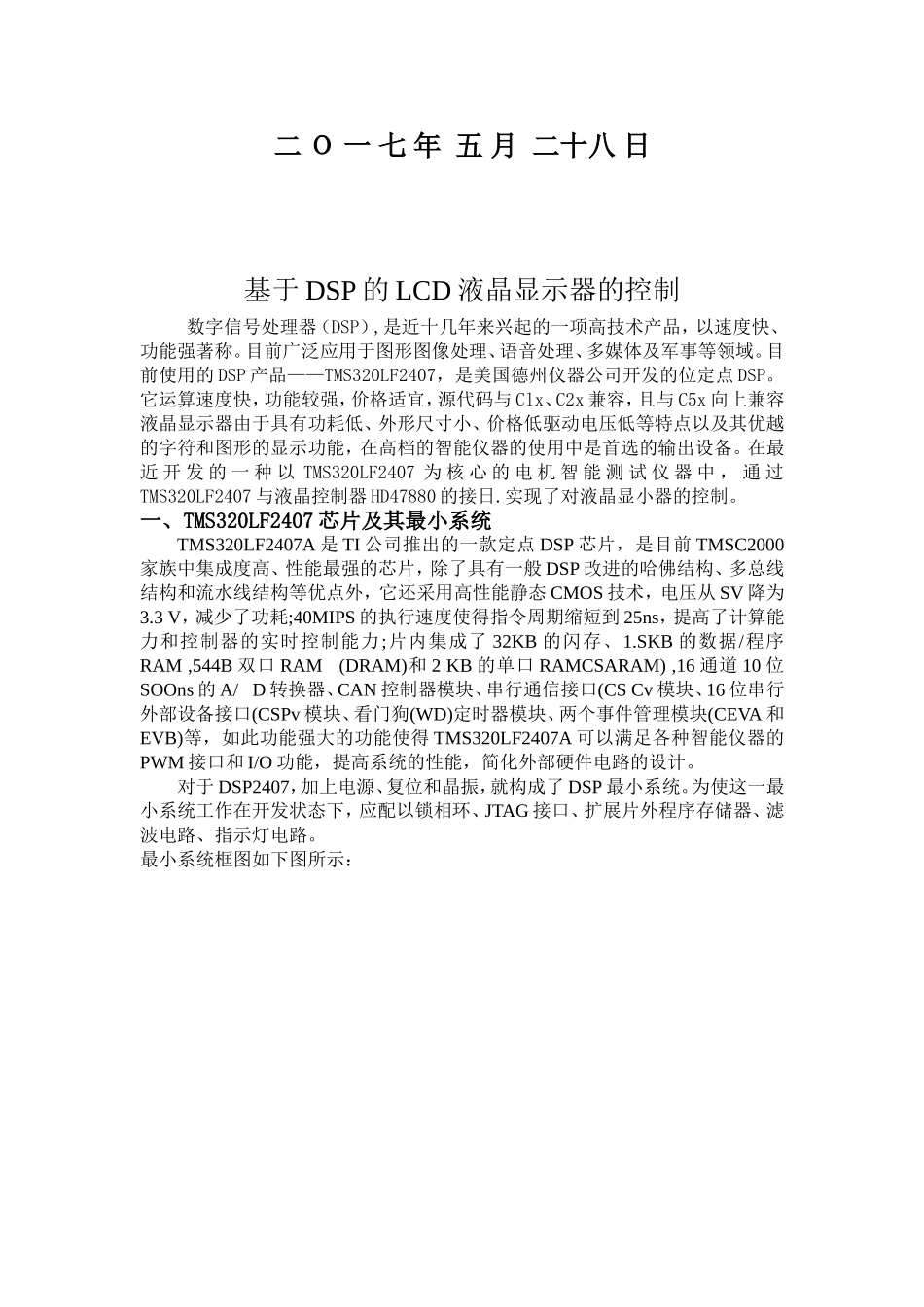

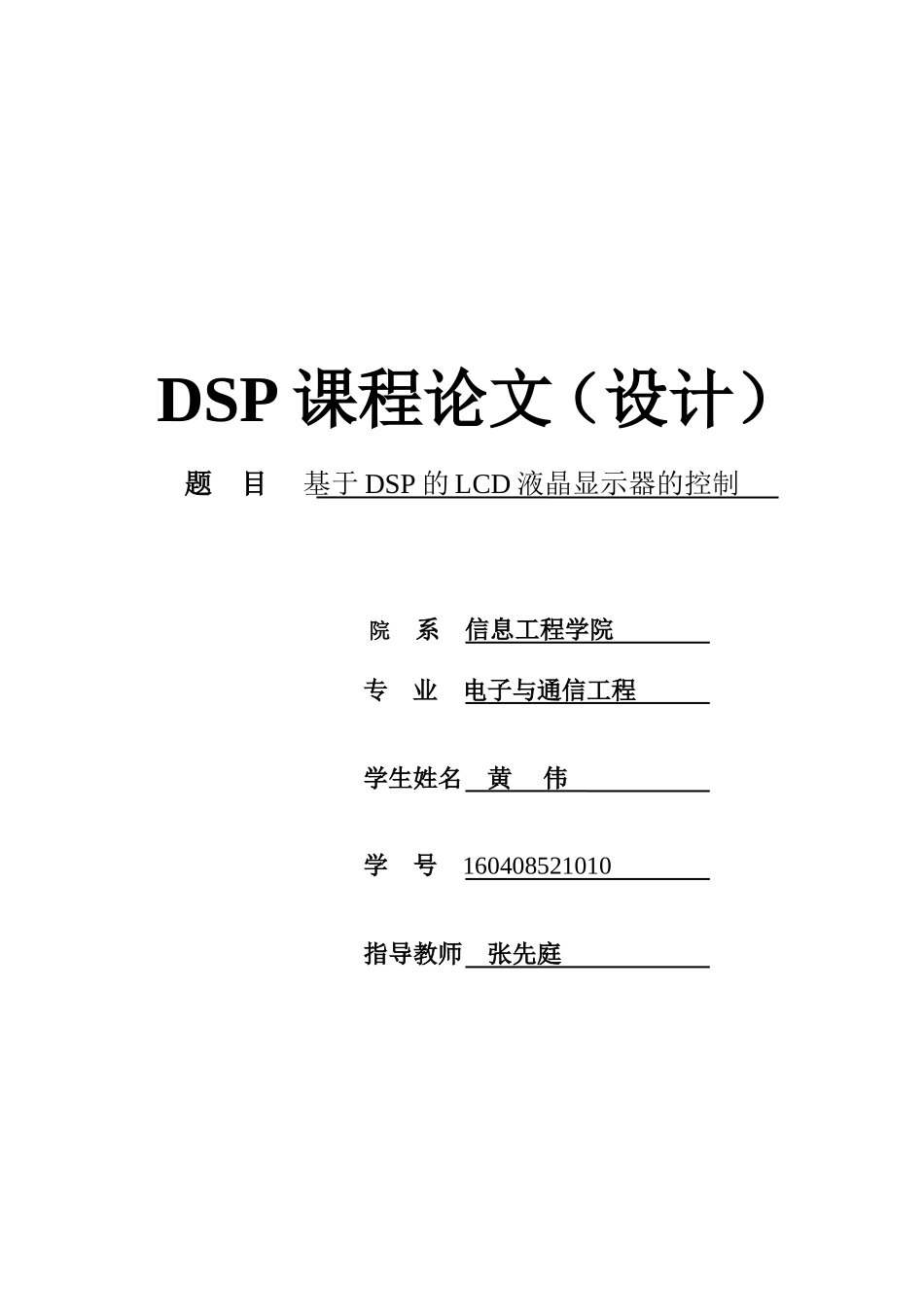

DSP课程论文（设计）题目基于DSP的LCD液晶显示器的控制院系信息工程学院专业电子与通信工程学生姓名黄伟学号160408521010指导教师张先庭二Ｏ一七年五月二十八日基于DSP的LCD液晶显示器的控制数字信号处理器（DSP）,是近十几年来兴起的一项高技术产品，以速度快、功能强著称。目前广泛应用于图形图像处理、语音处理、多媒体及军事等领域。目前使用的DSP产品——TMS320LF2407，是美国德州仪器公司开发的位定点DSP。它运算速度快，功能较强，价格适宜，源代码与Clx、C2x兼容，且与C5x向上兼容液晶显示器由于具有功耗低、外形尺寸小、价格低驱动电压低等特点以及其优越的字符和图形的显示功能，在高档的智能仪器的使用中是首选的输出设备。在最近开发的一种以TMS320LF2407为核心的电机智能测试仪器中，通过TMS320LF2407与液晶控制器HD47880的接日.实现了对液晶显小器的控制。一、TMS320LF2407芯片及其最小系统TMS320LF2407A是TI公司推出的一款定点DSP芯片，是目前TMSC2000家族中集成度高、性能最强的芯片，除了具有一般DSP改进的哈佛结构、多总线结构和流水线结构等优点外，它还采用高性能静态CMOS技术，电压从SV降为3.3V，减少了功耗;40MIPS的执行速度使得指令周期缩短到25ns，提高了计算能力和控制器的实时控制能力;片内集成了32KB的闪存、1.SKB的数据/程序RAM,544B双口RAM(DRAM)和2KB的单口RAMCSARAM),16通道10位SOOns的A/D转换器、CAN控制器模块、串行通信接口(CSCv模块、16位串行外部设备接口(CSPv模块、看门狗(WD)定时器模块、两个事件管理模块(CEVA和EVB)等，如此功能强大的功能使得TMS320LF2407A可以满足各种智能仪器的PWM接口和I/O功能，提高系统的性能，简化外部硬件电路的设计。对于DSP2407，加上电源、复位和晶振，就构成了DSP最小系统。为使这一最小系统工作在开发状态下，应配以锁相环、JTAG接口、扩展片外程序存储器、滤波电路、指示灯电路。最小系统框图如下图所示：1.电源设计高稳定的电源对DSP系统的高性能运行有重要意义，由于最小系统耗电不高，因此设计一个简单的稳压电路即可。2.锁相环电路设计本设计采用外部时钟电路，由于TMS320LF2407的最高运行频率为40MHZ，所以当使用10MHZ外部时钟时，通过设置SCSR的11-9位为111即可获得最佳性能。使用外部时钟时，PLL还有一个锁相滤波电路，用于将时钟电路的抖动降到最低。3.晶体振荡电路设计为节约成本，通常使用片内振荡电路，与无源晶体、起振电容一起连接成三点式振荡器来产生稳定时钟。连接起振电容是为了保证正常的起振，对振荡频率的影响极小。无源晶振需要借助于时钟电路才能产生振荡信号，相对于晶振而言缺点是信号质量较差，通常需要精确匹配外围电路，更换不同频率的晶体时周边配置电路需要做相应的调整。4.指示灯电路设计通过2407与LED灯连接，然后用软件控制灯灭亮来检验最小体统是否能正常工作。5.复位电路设计TMS320LF2407A内部带有复位电路，因此可以直接RS复位引脚外面接一个上拉电阻即可，这对于简化外围电路，减少电路板尺寸很有用处，但是为了调试方便经常采用手动复位电路。6.滤波电路设计由于DSP芯片内部各元件的影响，需要对电源电路及锁相环电路进行较高要求的滤波，通过多个电容并联来获得最大、容量低内阻和好的高频特性。二、LCD液晶显示屏采用10.8cm<4.3in)、分辨率为480X272的真彩TFT屏，提供一个简单的高速8位总线与处理器连接，支持可编程的256色，具有低功耗、轻薄、宽温(一30}85℃)、亮度可调节(软件调节8种亮度)、低功耗(软件关断显示)等优点，适合各种仪器仪表、工业设备的应用。其低功耗、轻薄设计能满足单节锉电池供电设备的需求。其软件系统有如下特殊功能:(1)快速清屏功能。只需发送一条指令，控制板可在16.6ms内以指定的颜色对整个画而进行清屏，清屏过程无须单片机的干预，极大地提高了开机和单一背景色的显示速度。(2)提供8点写模式。这使得彩色屏的操作与单色屏一样，极大地提高了汉字、英文字母、数字、以及单色位图的显示速度。(3)提供灵活的地址自动加一功能。地址自动加一的方向可以任意设置为X方向或Y方向。以上各种加强的功能使得普通的微处理器驱动彩色屏也可以得到非...
