(完整版)巷道掘进爆破设计VIP免费

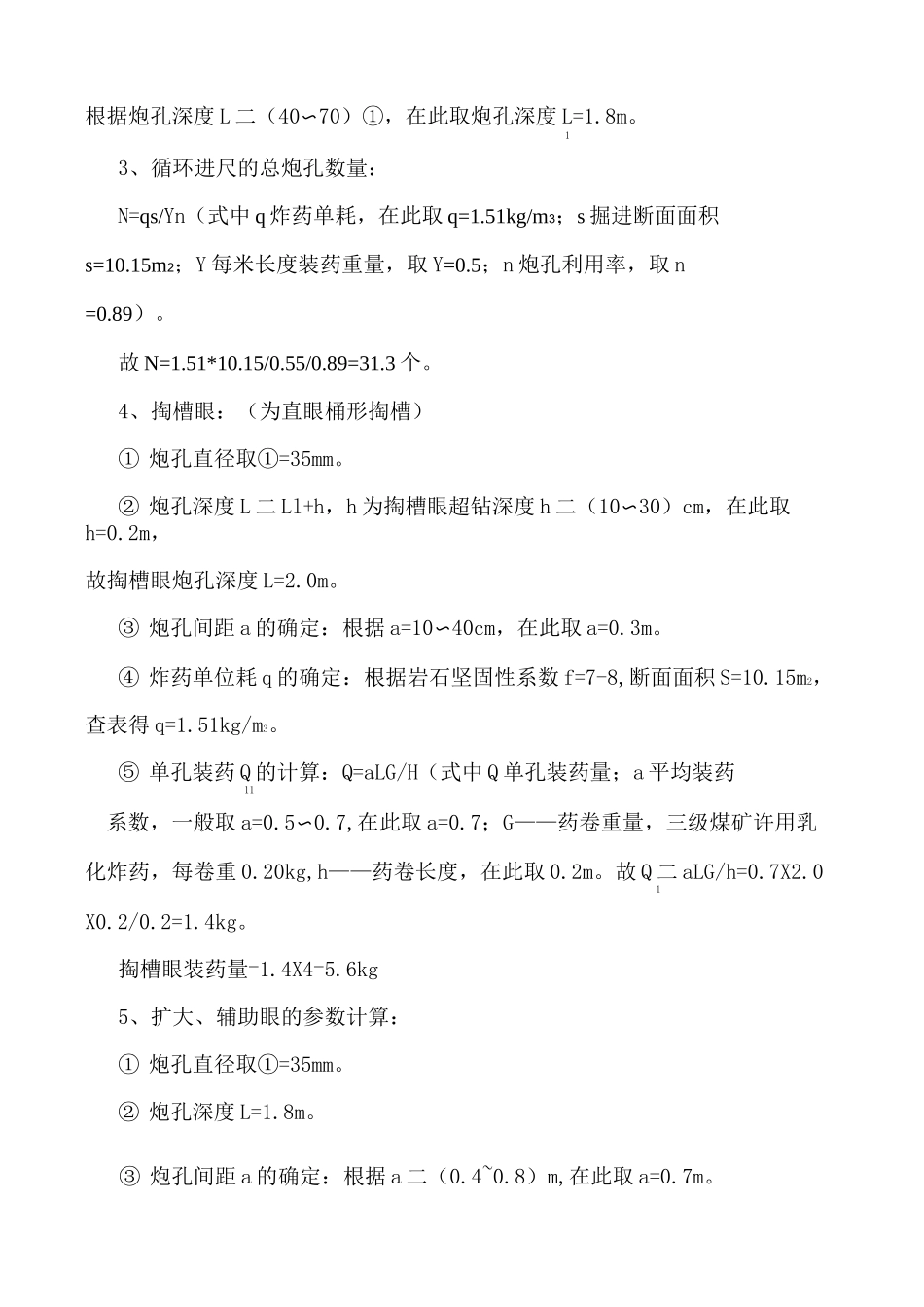

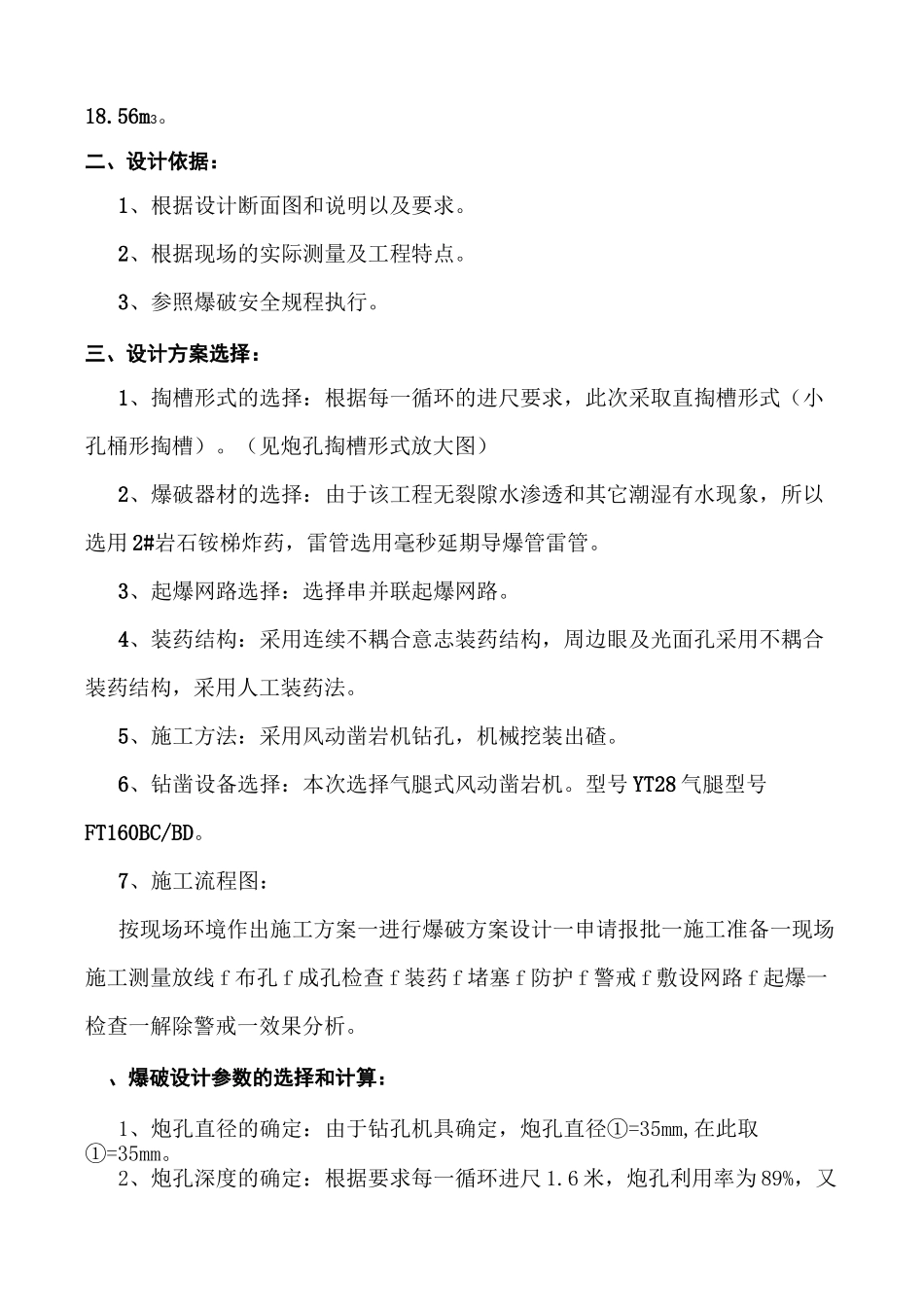

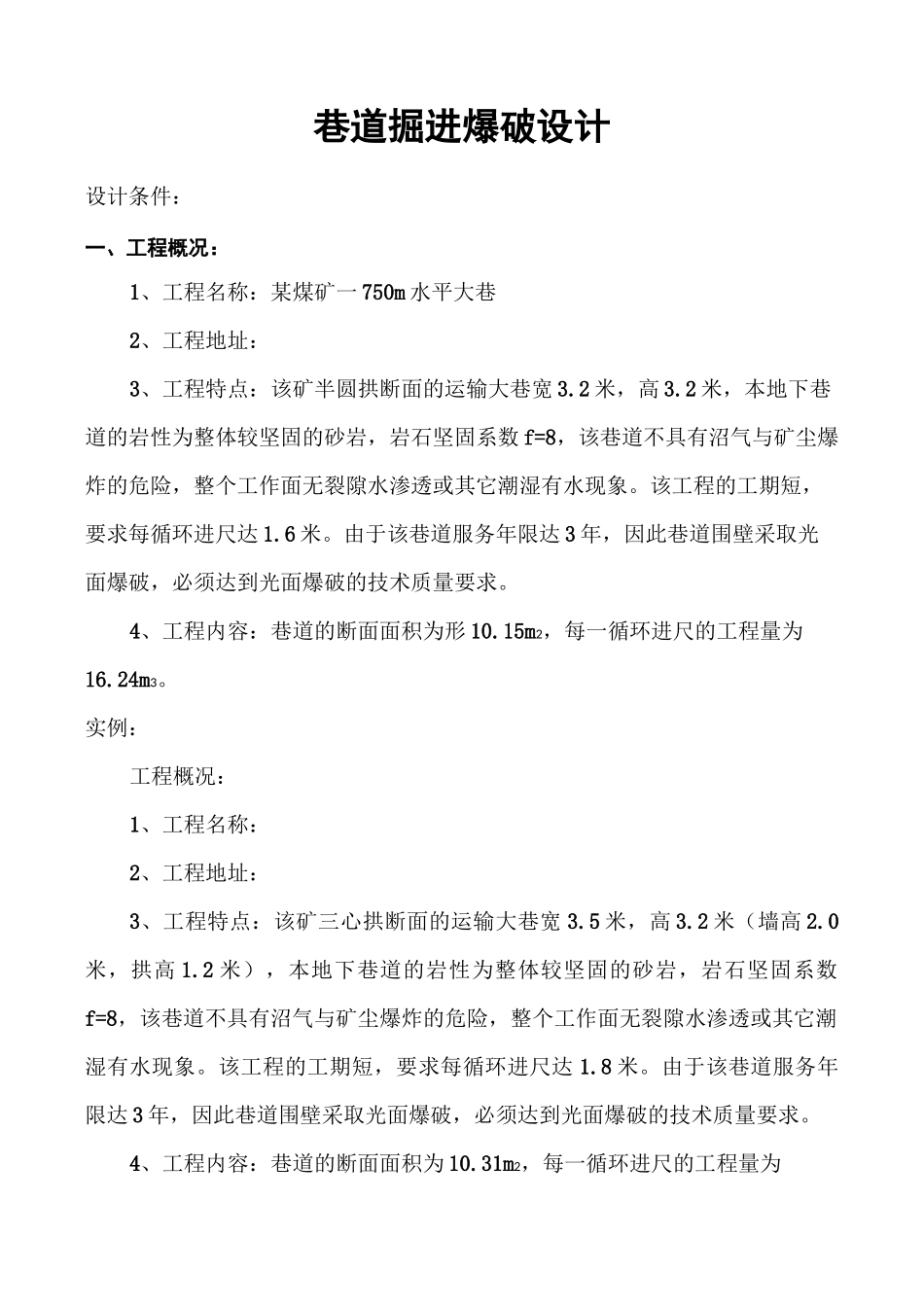

巷道掘进爆破设计设计条件：一、工程概况：1、工程名称：某煤矿一750m水平大巷2、工程地址：3、工程特点：该矿半圆拱断面的运输大巷宽3.2米，高3.2米，本地下巷道的岩性为整体较坚固的砂岩，岩石坚固系数f=8，该巷道不具有沼气与矿尘爆炸的危险，整个工作面无裂隙水渗透或其它潮湿有水现象。该工程的工期短，要求每循环进尺达1.6米。由于该巷道服务年限达3年，因此巷道围壁采取光面爆破，必须达到光面爆破的技术质量要求。4、工程内容：巷道的断面面积为形10.15m2，每一循环进尺的工程量为16.24m3。实例：工程概况：1、工程名称：2、工程地址：3、工程特点：该矿三心拱断面的运输大巷宽3.5米，高3.2米（墙高2.0米，拱高1.2米），本地下巷道的岩性为整体较坚固的砂岩，岩石坚固系数f=8，该巷道不具有沼气与矿尘爆炸的危险，整个工作面无裂隙水渗透或其它潮湿有水现象。该工程的工期短，要求每循环进尺达1.8米。由于该巷道服务年限达3年，因此巷道围壁采取光面爆破，必须达到光面爆破的技术质量要求。4、工程内容：巷道的断面面积为10.31m2，每一循环进尺的工程量为18.56m3。二、设计依据：1、根据设计断面图和说明以及要求。2、根据现场的实际测量及工程特点。3、参照爆破安全规程执行。三、设计方案选择：1、掏槽形式的选择：根据每一循环的进尺要求，此次采取直掏槽形式（小孔桶形掏槽）。（见炮孔掏槽形式放大图）2、爆破器材的选择：由于该工程无裂隙水渗透和其它潮湿有水现象，所以选用2#岩石铵梯炸药，雷管选用毫秒延期导爆管雷管。3、起爆网路选择：选择串并联起爆网路。4、装药结构：采用连续不耦合意志装药结构，周边眼及光面孔采用不耦合装药结构，采用人工装药法。5、施工方法：采用风动凿岩机钻孔，机械挖装出碴。6、钻凿设备选择：本次选择气腿式风动凿岩机。型号YT28气腿型号FT160BC/BD。7、施工流程图：按现场环境作出施工方案一进行爆破方案设计一申请报批一施工准备一现场施工测量放线f布孔f成孔检查f装药f堵塞f防护f警戒f敷设网路f起爆一检查一解除警戒一效果分析。、爆破设计参数的选择和计算：1、炮孔直径的确定：由于钻孔机具确定，炮孔直径①=35mm,在此取①=35mm。2、炮孔深度的确定：根据要求每一循环进尺1.6米，炮孔利用率为89%，又根据炮孔深度L二（40〜70）①，在此取炮孔深度L=1.8m。13、循环进尺的总炮孔数量：N=qs/Yn（式中q炸药单耗，在此取q=1.51kg/m3；s掘进断面面积s=10.15m2；Y每米长度装药重量，取Y=0.5；n炮孔利用率，取n=0.89）。故N=1.51*10.15/0.55/0.89=31.3个。4、掏槽眼：（为直眼桶形掏槽）①炮孔直径取①=35mm。②炮孔深度L二Ll+h，h为掏槽眼超钻深度h二（10〜30）cm，在此取h=0.2m，故掏槽眼炮孔深度L=2.0m。③炮孔间距a的确定：根据a=10〜40cm，在此取a=0.3m。④炸药单位耗q的确定：根据岩石坚固性系数f=7-8,断面面积S=10.15m2，查表得q=1.51kg/m3。⑤单孔装药Q的计算：Q=aLG/H（式中Q单孔装药量；a平均装药11系数，一般取a=0.5〜0.7,在此取a=0.7；G——药卷重量，三级煤矿许用乳化炸药，每卷重0.20kg,h——药卷长度，在此取0.2m。故Q二aLG/h=0.7X2.01X0.2/0.2=1.4kg。掏槽眼装药量=1.4X4=5.6kg5、扩大、辅助眼的参数计算：①炮孔直径取①=35mm。②炮孔深度L=1.8m。③炮孔间距a的确定：根据a二（0.4~0.8）m,在此取a=0.7m。④炮孔排距b的确定：根据b二（0.8〜0.9）a,在此取b=0.7m。⑤炸药单耗q的确定：根据岩石坚固性系数f=8断面面积S=10.15m2，查表得q=1.51kg/m3。⑥单孔装药Q的计算：Q=aLG/H（式中Q单孔装药量；a平均装药22系数，一般取a=0.5〜0.7,在此取a=0.55；G——药卷重量，三级煤矿许用乳化炸药，每卷重0.20kg,h——药卷长度，在此取0.2m。故Q二aLG/h=0.552X1.8X0.2/0.2=1.0kg。扩大、辅助眼装药量=1.0X9=9.0kg5、顶眼与侧眼的参数计算：①炮孔直径取①=35mm。②炮孔深度L=1.8m。③炮孔间距a的确定：根据a二（0.4〜0.8）m，在此取a=0.73m。④边眼与辅助眼的距离w的确定：根据炮孔密度系数a/wW0.8，所以在此w=0.6m。⑤炸药单耗q的确定：根据岩石坚固性系数f=8断面面积S=10.15，查表得q=1.51kg/m3。⑥单孔装药Q的计算：Q=aLG/H...
