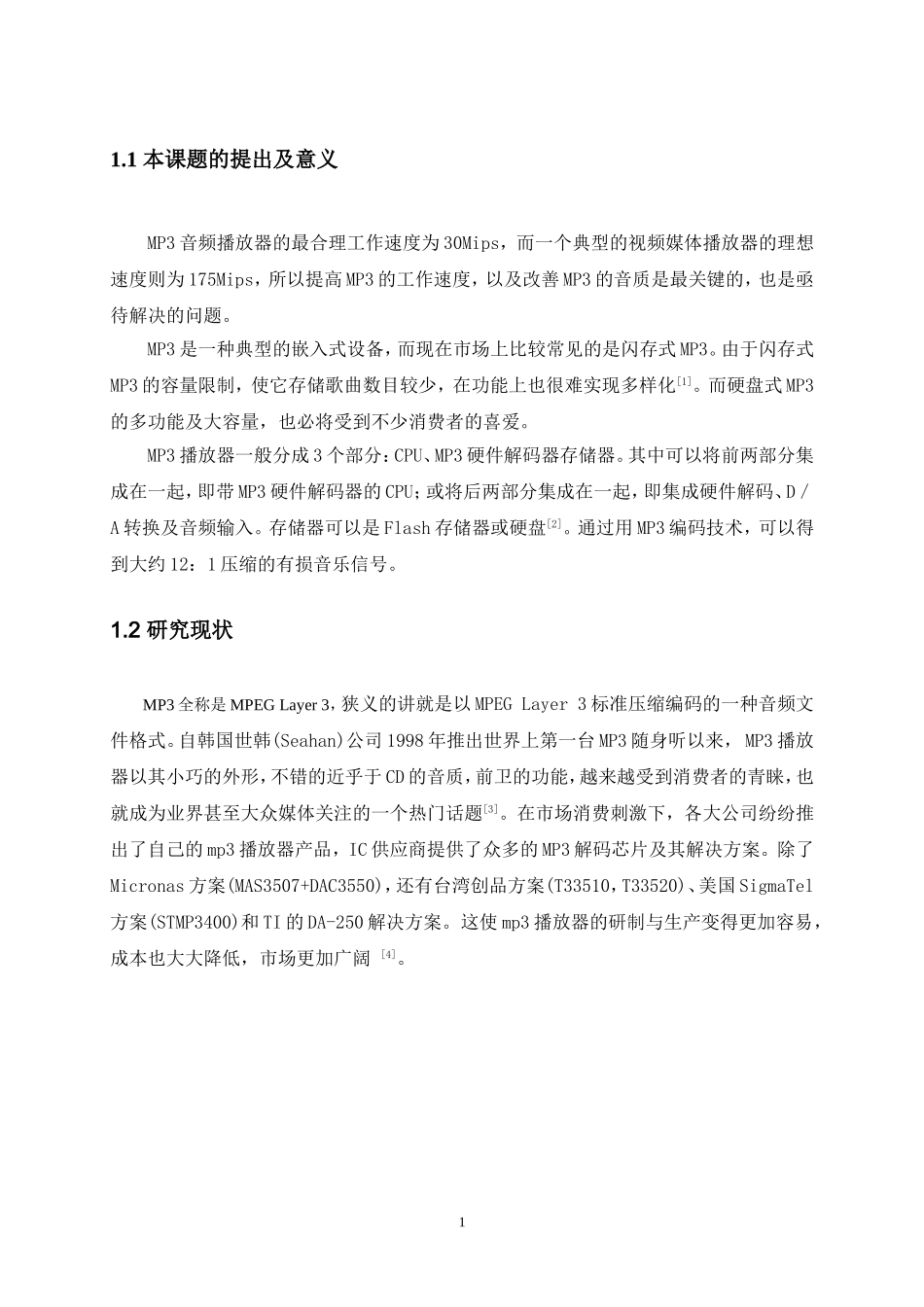

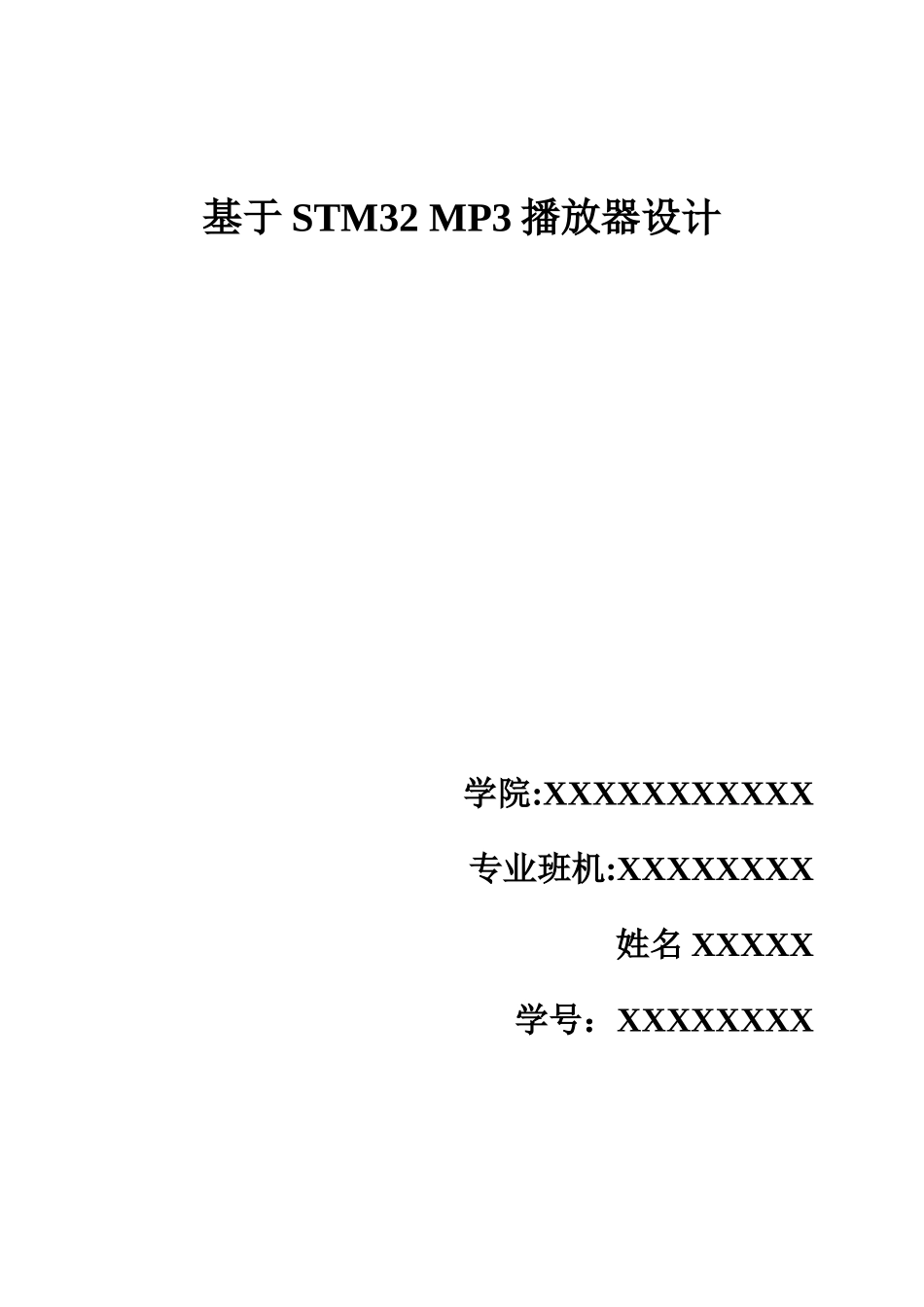

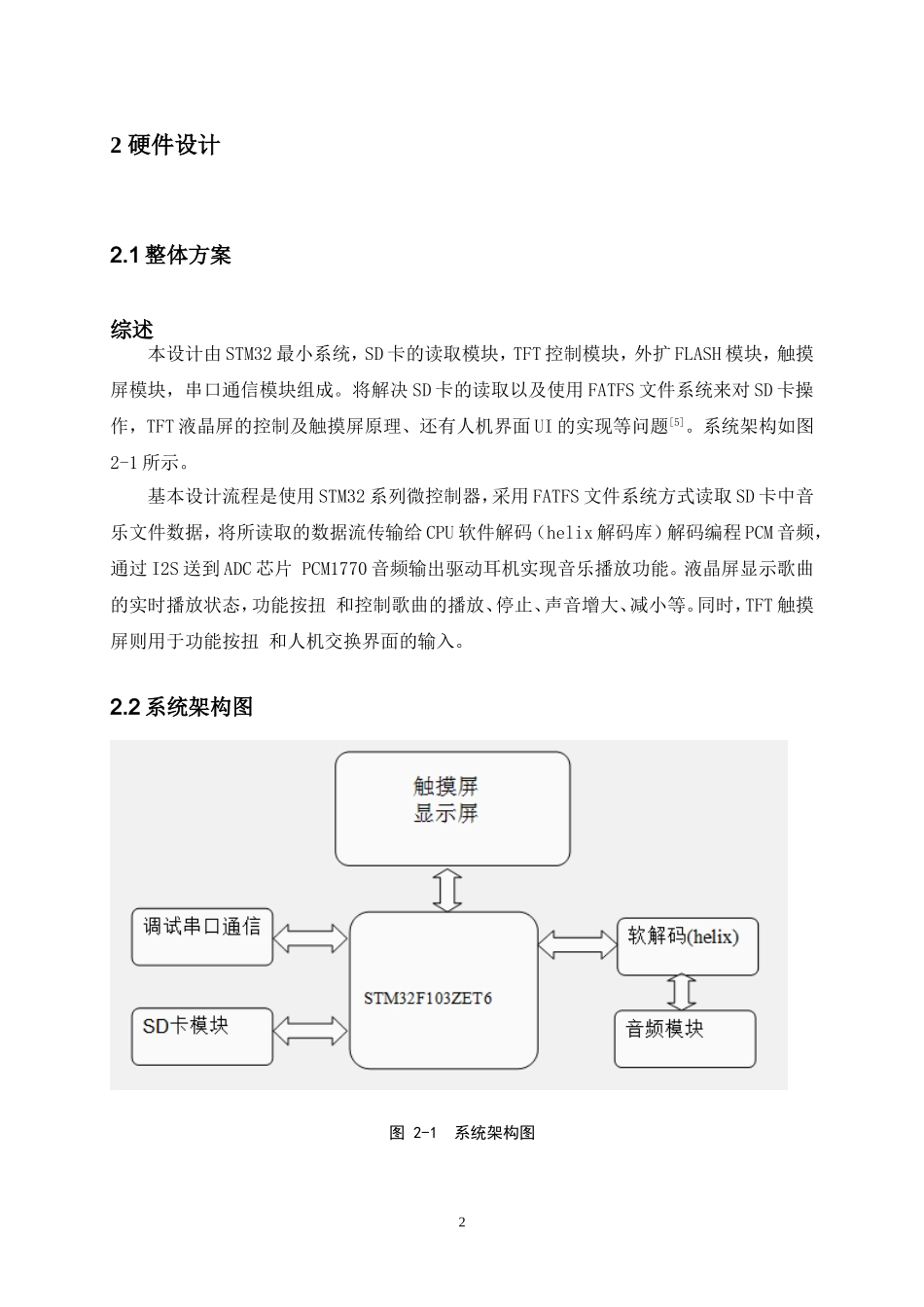

基于STM32MP3播放器设计学院:XXXXXXXXXXX专业班机:XXXXXXXX姓名XXXXX学号：XXXXXXXX11.1本课题的提出及意义MP3音频播放器的最合理工作速度为30Mips，而一个典型的视频媒体播放器的理想速度则为175Mips，所以提高MP3的工作速度，以及改善MP3的音质是最关键的，也是亟待解决的问题。MP3是一种典型的嵌入式设备，而现在市场上比较常见的是闪存式MP3。由于闪存式MP3的容量限制，使它存储歌曲数目较少，在功能上也很难实现多样化[1]。而硬盘式MP3的多功能及大容量，也必将受到不少消费者的喜爱。MP3播放器一般分成3个部分：CPU、MP3硬件解码器存储器。其中可以将前两部分集成在一起，即带MP3硬件解码器的CPU；或将后两部分集成在一起，即集成硬件解码、D／A转换及音频输入。存储器可以是Flash存储器或硬盘[2]。通过用MP3编码技术，可以得到大约12：1压缩的有损音乐信号。1.2研究现状MP3全称是MPEGLayer3，狭义的讲就是以MPEGLayer3标准压缩编码的一种音频文件格式。自韩国世韩(Seahan)公司1998年推出世界上第一台MP3随身听以来，MP3播放器以其小巧的外形，不错的近乎于CD的音质，前卫的功能，越来越受到消费者的青睐，也就成为业界甚至大众媒体关注的一个热门话题[3]。在市场消费刺激下，各大公司纷纷推出了自己的mp3播放器产品，IC供应商提供了众多的MP3解码芯片及其解决方案。除了Micronas方案(MAS3507+DAC3550)，还有台湾创品方案(T33510，T33520)、美国SigmaTel方案(STMP3400)和TI的DA-250解决方案。这使mp3播放器的研制与生产变得更加容易，成本也大大降低，市场更加广阔[4]。22硬件设计2.1整体方案综述本设计由STM32最小系统，SD卡的读取模块，TFT控制模块，外扩FLASH模块，触摸屏模块，串口通信模块组成。将解决SD卡的读取以及使用FATFS文件系统来对SD卡操作，TFT液晶屏的控制及触摸屏原理、还有人机界面UI的实现等问题[5]。系统架构如图2-1所示。基本设计流程是使用STM32系列微控制器，采用FATFS文件系统方式读取SD卡中音乐文件数据，将所读取的数据流传输给CPU软件解码（helix解码库）解码编程PCM音频，通过I2S送到ADC芯片PCM1770音频输出驱动耳机实现音乐播放功能。液晶屏显示歌曲的实时播放状态，功能按扭和控制歌曲的播放、停止、声音增大、减小等。同时，TFT触摸屏则用于功能按扭和人机交换界面的输入。2.2系统架构图图2-1系统架构图32.3硬件模块2.3.1处理器一、芯片介绍。CortexM3是ARM公司最新推出的基于ARMv7体系架构的处理器核，具有高性能、低成本、低功耗的特点，专门为嵌入式应用领域设计。ARMv7架构采用了Thumb2技术，它是在ARM的Thumb代码压缩技术的基础上发展起来的，并且保持了对现存ARM解决方案完整的代码兼容性。Thumb2技术比纯ARM代码少使用31%的内存，减小了系统开销，同时能够提供比Thumb技术高出38%的性能[7]。在中断处理方面，CortexM3集成了嵌套向量中断控制器NVIC(NestedVectoredInterruptController)。NVIC是CortexM3处理器的一个紧耦合部分，可以配置1~240个带有256个优先级、8级抢占优先权的物理中断，为处理器提供出色的异常处理能力。同时，抢占（Preemption）、尾链（Tailchaining）、迟到技术（Latearriving）的使用，大大缩短了异常事件的响应时间。CortexM3异常处理过程中由硬件自动保存和恢复处理器状态，进一步缩短了中断响应时间，降低了软件设计的复杂性。DP）或串行JTAG调试端口（SWJDP，允许JTAG或SW协议）使用。二、引脚图。图2-2STM32F103ZET6微控制器引脚分布图42.3.3SD卡模块一、SD卡介绍。STM32微处理器CPU(STM32F103ZET6)具有一个SDIO接口。SD/SDIO/MMC主机接口可以支持MMC卡系统规范4.2版中的3个不同的数据总线模式：1位(默认)、4位和8位。在8位模式下，该接口可以使数据传输速率达到48MHz，该接口兼容SD存储卡规范2.0版[12]。二、SD卡原理图。图2-3SD卡接口电路.图2-4SD卡上电识别流程图52.3.3LCD显示模块一、LCD控制器。LCD，即液晶显示器，因为其功耗低、体积小，承载的信息量大，因而被广泛用于信息输出、与用户进行交互，目前仍是各种电子显示设备的主流。因为STM32内部没有集成专用的液晶屏和触摸屏的控制接口，所以在显...
