基于STM32的简易照相机设计(2016年5月30日)VIP免费

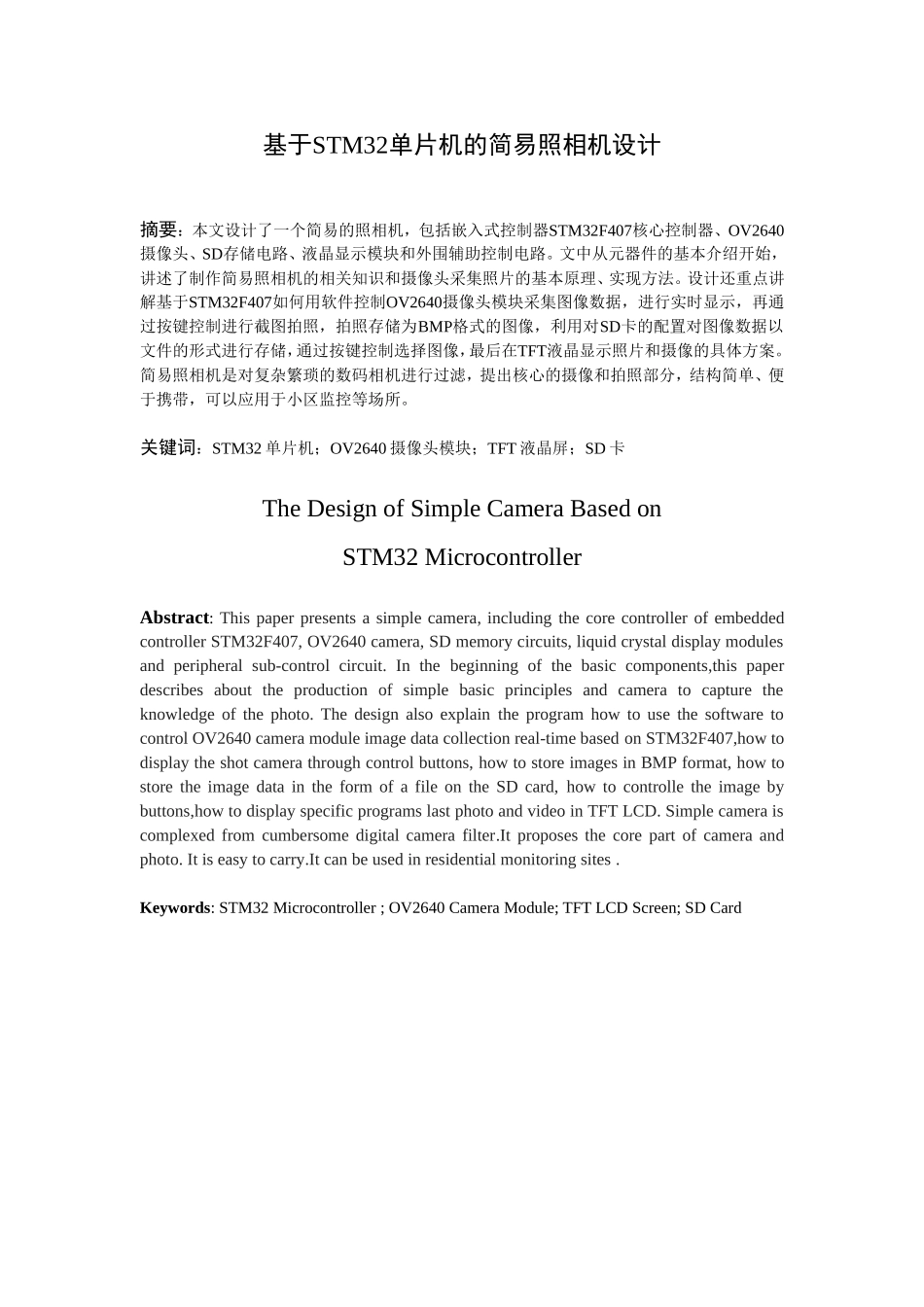

基于STM32单片机的简易照相机设计摘要：本文设计了一个简易的照相机，包括嵌入式控制器STM32F407核心控制器、OV2640摄像头、SD存储电路、液晶显示模块和外围辅助控制电路。文中从元器件的基本介绍开始，讲述了制作简易照相机的相关知识和摄像头采集照片的基本原理、实现方法。设计还重点讲解基于STM32F407如何用软件控制OV2640摄像头模块采集图像数据，进行实时显示，再通过按键控制进行截图拍照，拍照存储为BMP格式的图像，利用对SD卡的配置对图像数据以文件的形式进行存储，通过按键控制选择图像，最后在TFT液晶显示照片和摄像的具体方案。简易照相机是对复杂繁琐的数码相机进行过滤，提出核心的摄像和拍照部分，结构简单、便于携带，可以应用于小区监控等场所。关键词：STM32单片机；OV2640摄像头模块；TFT液晶屏；SD卡TheDesignofSimpleCameraBasedonSTM32MicrocontrollerAbstract:Thispaperpresentsasimplecamera,includingthecorecontrollerofembeddedcontrollerSTM32F407,OV2640camera,SDmemorycircuits,liquidcrystaldisplaymodulesandperipheralsub-controlcircuit.Inthebeginningofthebasiccomponents,thispaperdescribesabouttheproductionofsimplebasicprinciplesandcameratocapturetheknowledgeofthephoto.ThedesignalsoexplaintheprogramhowtousethesoftwaretocontrolOV2640cameramoduleimagedatacollectionreal-timebasedonSTM32F407,howtodisplaytheshotcamerathroughcontrolbuttons,howtostoreimagesinBMPformat,howtostoretheimagedataintheformofafileontheSDcard,howtocontrolletheimagebybuttons,howtodisplayspecificprogramslastphotoandvideoinTFTLCD.Simplecameraiscomplexedfromcumbersomedigitalcamerafilter.Itproposesthecorepartofcameraandphoto.Itiseasytocarry.Itcanbeusedinresidentialmonitoringsites.Keywords:STM32Microcontroller;OV2640CameraModule;TFTLCDScreen;SDCard1.引言随着社会的发展，各种新兴行业营运而生，而老牌行业也在不断改变创新，为了迎合时代的发展，各个行业对于人才具备的技能的要求越来越苛刻。创新的字眼也不断的出现在各个行业的发展战略计划书上。而一个行业的创新的实质是对于本质的体现和升华。所以一个行业的创新首先抓住最本源的部分进行改造。通过照相机发展历程可以看出，照相机的发展，其实是随着人们的思维不断的开拓创新从而得到发展的，人的思维无限制的想象创找出摄像艺术，而图片和影像是直接反应人们的想象的最好途径，所以，相机是为了满足人们的需要而产生的，是为了满足人们的生活追求而发展的，而现在的数码摄像技术有恰巧可以满足人们的审美思维需求。对于摄像技术的发展是永无止境的，这个领域仍然需要人们的不断探索。1.1设计背景现在，生活水平不断的提高，是现代社会发展的方向。快速发展的数字摄像技术已经为各个行业所应用，像军事，计算机，交通，旅游，医疗，手机及其他电子行业，这些行业都已经和摄像技术密不可分。而时尚多功能的数码相机已经在市场上呈现指数趋势增长，高像素化、小型化也是数码相机发展的时代主题。但是，这并不意味着单一摄像功能的照相机会退出人们的生活。在一些场合中，单一摄像功能的便携式相机仍然有非常大的用途。例如监控和智能机器人等，这些科技发展和单一摄像功能的便携式相机仍然是密不可分，在将来，单一便携式相机会成为智能机器人的一个重要板块。1.2设计要求本设计的实现要求是必须掌握TFTLCD液晶屏的使用原理和方法，并且通过学习和了解摄像头传感器，以及图片编码解码方式，实现照相机的照相功能，并且了解SD卡外部存储设备的使用。要求实现设计的具体内容如下：1、STM32单片机驱动液晶屏显示摄像头采集到的图像数据；2、截取图像数据并使用SD卡存储。3、通过STM32读取SD卡里存储的图片并显示。1.3设计意义数码相机的发展飞速，而且成本也相对较高，研发和完善一个简易照相机对于普通消费人群来说非常实用，而且可以用于各种生活场景。对于满足人们的日常需求有很大的帮助。而且成本较低，容易携带，耗电也低。完善之后会有很大的市场。而且本身...
