沉铜工序作业指导书VIP免费

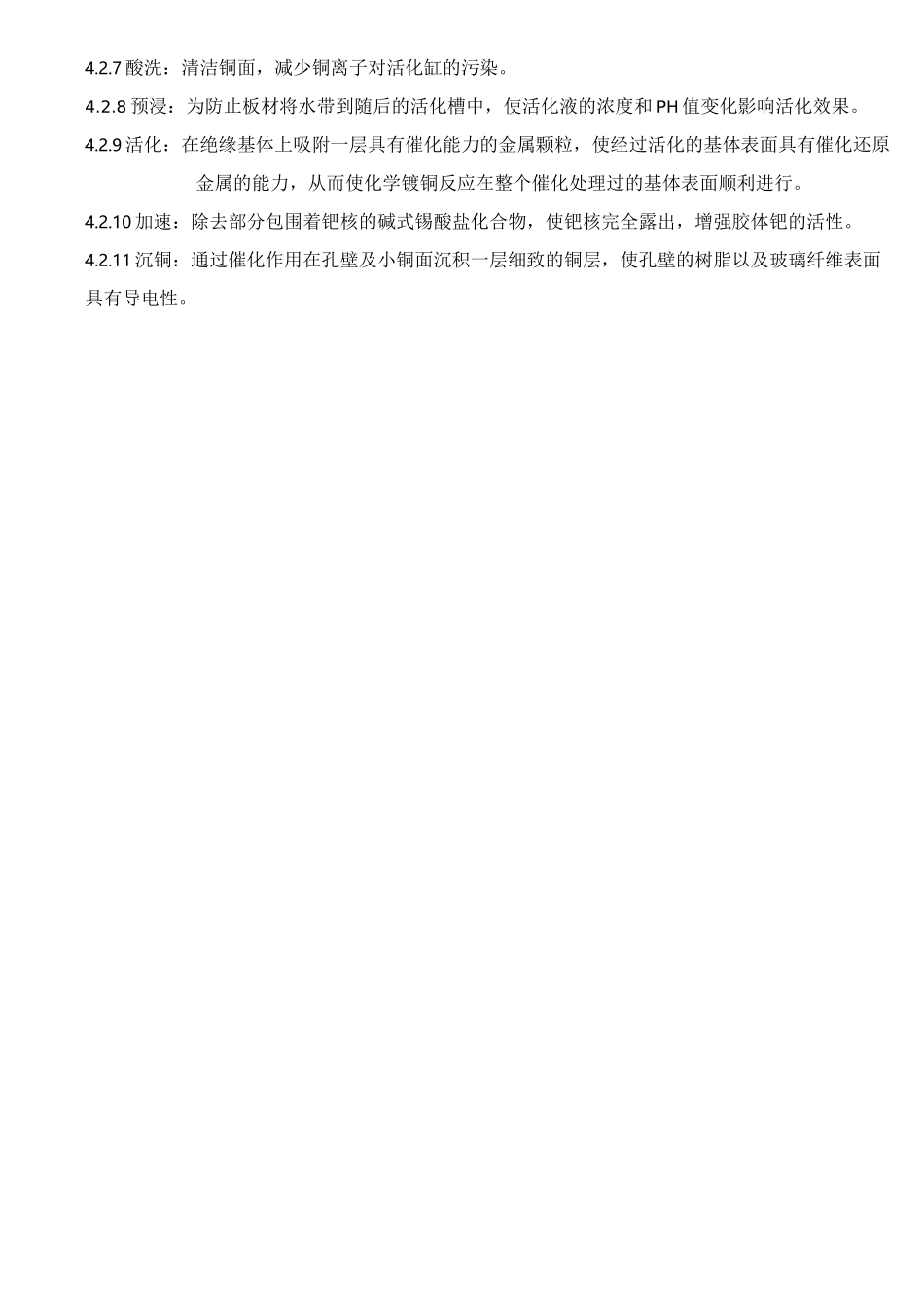

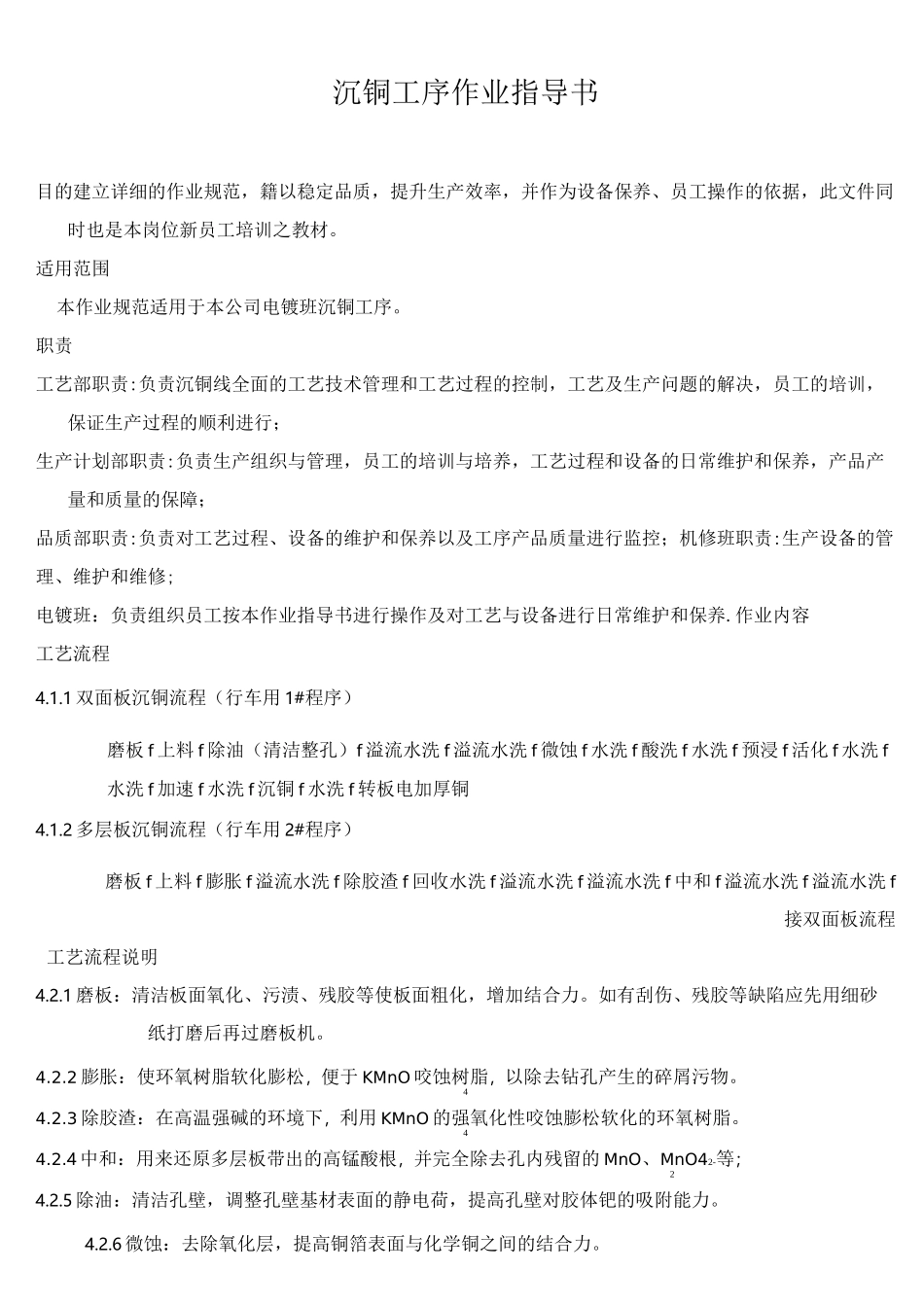

沉铜工序作业指导书目的建立详细的作业规范，籍以稳定品质，提升生产效率，并作为设备保养、员工操作的依据，此文件同时也是本岗位新员工培训之教材。适用范围本作业规范适用于本公司电镀班沉铜工序。职责工艺部职责:负责沉铜线全面的工艺技术管理和工艺过程的控制，工艺及生产问题的解决，员工的培训，保证生产过程的顺利进行；生产计划部职责:负责生产组织与管理，员工的培训与培养，工艺过程和设备的日常维护和保养，产品产量和质量的保障；品质部职责:负责对工艺过程、设备的维护和保养以及工序产品质量进行监控；机修班职责:生产设备的管理、维护和维修;电镀班：负责组织员工按本作业指导书进行操作及对工艺与设备进行日常维护和保养.作业内容工艺流程4.1.1双面板沉铜流程（行车用1#程序）磨板f上料f除油（清洁整孔）f溢流水洗f溢流水洗f微蚀f水洗f酸洗f水洗f预浸f活化f水洗f水洗f加速f水洗f沉铜f水洗f转板电加厚铜4.1.2多层板沉铜流程（行车用2#程序）磨板f上料f膨胀f溢流水洗f除胶渣f回收水洗f溢流水洗f溢流水洗f中和f溢流水洗f溢流水洗f接双面板流程工艺流程说明4.2.1磨板：清洁板面氧化、污渍、残胶等使板面粗化，增加结合力。如有刮伤、残胶等缺陷应先用细砂纸打磨后再过磨板机。4.2.2膨胀：使环氧树脂软化膨松，便于KMnO咬蚀树脂，以除去钻孔产生的碎屑污物。44.2.3除胶渣：在高温强碱的环境下，利用KMnO的强氧化性咬蚀膨松软化的环氧树脂。44.2.4中和：用来还原多层板带出的高锰酸根，并完全除去孔内残留的MnO、MnO42-等；24.2.5除油：清洁孔壁，调整孔壁基材表面的静电荷，提高孔壁对胶体钯的吸附能力。4.2.6微蚀：去除氧化层，提高铜箔表面与化学铜之间的结合力。4.2.7酸洗：清洁铜面，减少铜离子对活化缸的污染。4.2.8预浸：为防止板材将水带到随后的活化槽中，使活化液的浓度和PH值变化影响活化效果。4.2.9活化：在绝缘基体上吸附一层具有催化能力的金属颗粒，使经过活化的基体表面具有催化还原金属的能力，从而使化学镀铜反应在整个催化处理过的基体表面顺利进行。4.2.10加速：除去部分包围着钯核的碱式锡酸盐化合物，使钯核完全露出，增强胶体钯的活性。4.2.11沉铜：通过催化作用在孔壁及小铜面沉积一层细致的铜层，使孔壁的树脂以及玻璃纤维表面具有导电性。工艺参数和操作条件缸名分析项目控制范围操作条件分析频率换缸频率材料容积浸液时间滴水时间碱当里温度75±2°C;水6000-8000M2PP3167"10膨胀强度60%-120%质：纯水；非空气搅拌；过滤、震1次/天180L15S水洗自来水/空气搅拌//PP180L1"47/水洗自来水/空气搅拌//PP180L2"40/除胶渣氧化剂总量45-65g/l温度：75±3C;水质：纯水；空气搅拌；震动1次/天1次/3PP31610"22碱度月;8000-320L15S锰酸钾<25g/l10000M2凹蚀速率次/周回收水洗自来水/非空气搅拌//PP316180L2"14/水洗自来水/空气搅拌//PP180L3"46/水洗自来水/空气搅拌//PP180L1"18/MLB21670%-120%温度：48±2C水6000-8000M27"20中和酸度质：纯水;过滤、震动1次/班PP180L/水洗自来水/空气搅拌//PP180L2"12/水洗自来水/空气搅拌//PP180L2"10/C2332-3%温度45±2C;水1次/2周PP3165"35除油CU2+1180L20S热水洗自来水/温度40±2C非空气搅拌//PP180L0"57/水洗自来水/空气搅拌//PP180L4"17/水洗自来水/空气搅拌//PP180L1"10/NaSO22840-80g/l温度28±2C;CU2+±40g/L1"56微蚀HSO「水质：纯水；1次/天PP180L10S过滤微蚀速率1次/周水洗自来水/空气搅拌//PP180L1"16/酸洗HSO24非空气搅拌//PP180L1"34/水洗自来水/空气搅拌//PP180L3"15/预浸S・G温度：常温控制水质：纯水;非空气搅拌1次/天CU2+>1PP180L0"4510S活化S・G温度45±2€水质：纯水;非空气搅拌过滤、震动.1次/班每年更换一次药水或Cu+±LPP180L4"2220S强度75-100%SnCl・H2O23-12g/lPd2+65%-100%1次/周CU2+<2g/L水洗自来水/空气搅拌//PP180L1"38/水洗自来水/空气搅拌//PP180L4"25/加速酸度N温度25±2°C,过滤、震动1次/班3000-5000M2PP180L3"44/水洗自来水/空气搅拌//PP180L1"21/沉铜CU2+温度32±2C;水质:纯水；空气搅拌；过滤、震动.1次/4H每年更换一次药水PP180L16"4215SNaOH10-...
