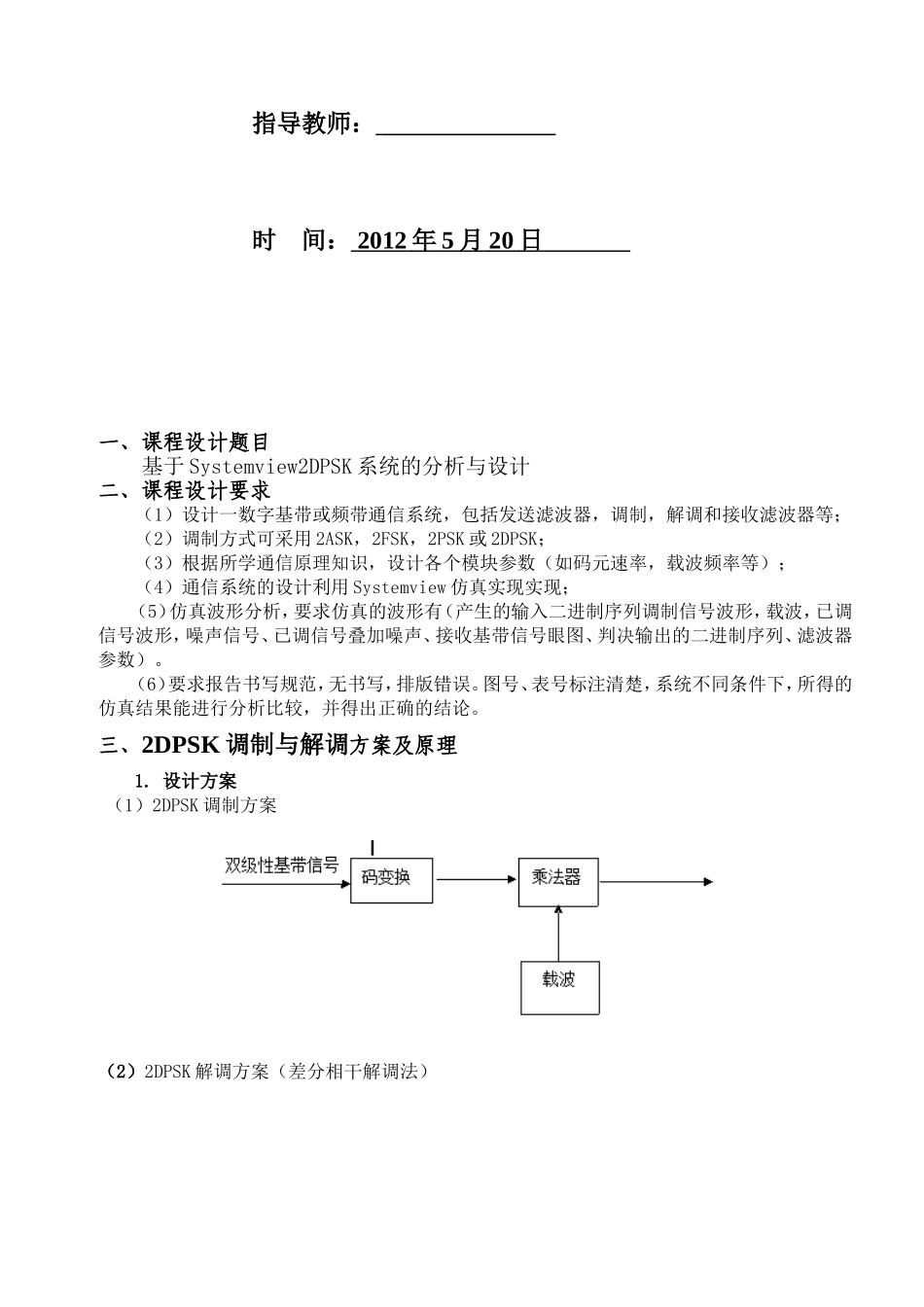

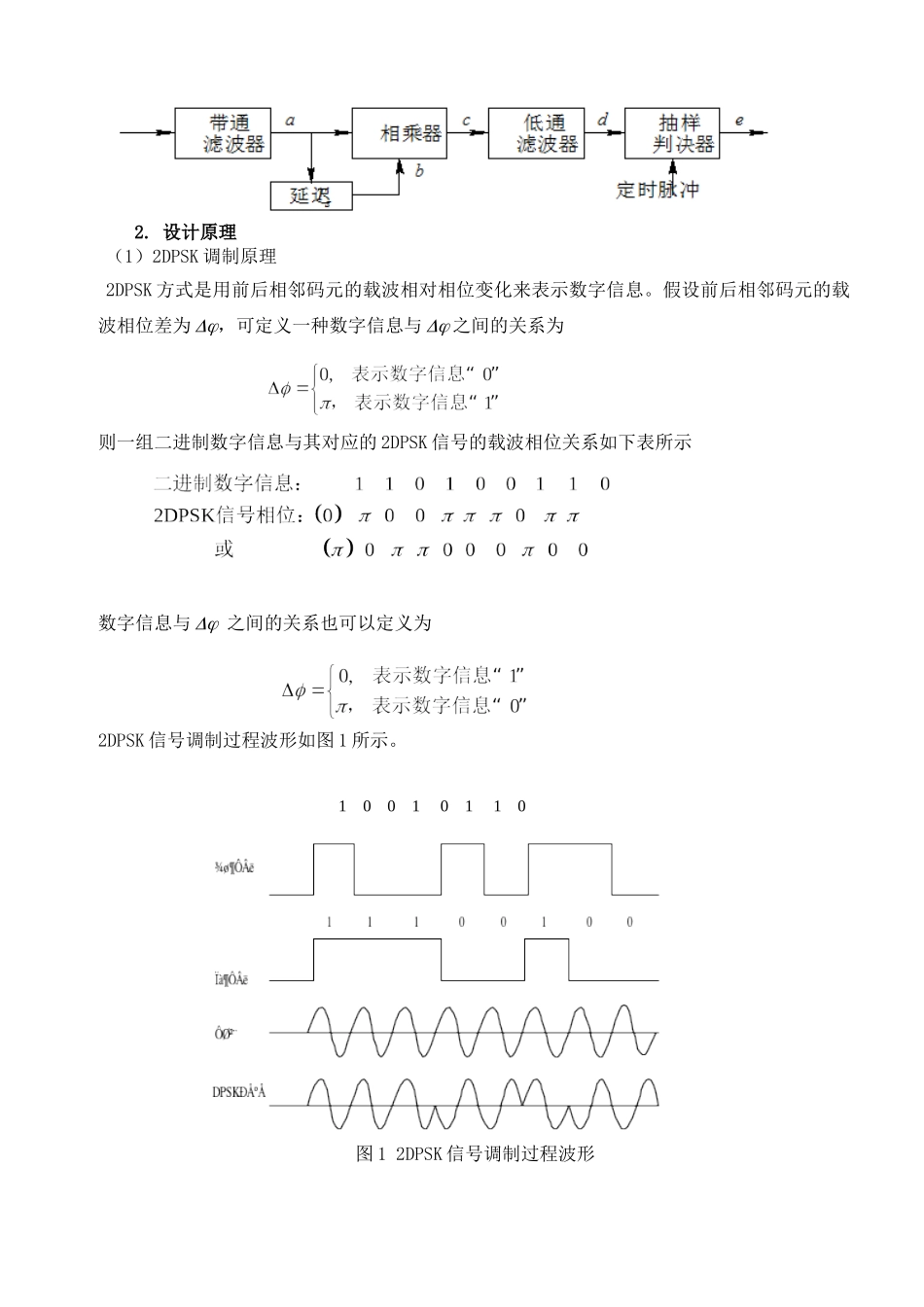

（职业技术学院）《通信原理课程设计》报告设计题目：基于Systemview2DPSK系统的分析与设计专业班级：学生姓名：学生学号：指导教师：时间：2012年5月20日一、课程设计题目基于Systemview2DPSK系统的分析与设计二、课程设计要求（1）设计一数字基带或频带通信系统，包括发送滤波器，调制，解调和接收滤波器等；（2）调制方式可采用2ASK，2FSK，2PSK或2DPSK；（3）根据所学通信原理知识，设计各个模块参数（如码元速率，载波频率等）；（4）通信系统的设计利用Systemview仿真实现实现；（5）仿真波形分析，要求仿真的波形有（产生的输入二进制序列调制信号波形，载波，已调信号波形，噪声信号、已调信号叠加噪声、接收基带信号眼图、判决输出的二进制序列、滤波器参数）。（6）要求报告书写规范，无书写，排版错误。图号、表号标注清楚，系统不同条件下，所得的仿真结果能进行分析比较，并得出正确的结论。三、2DPSK调制与解调方案及原理1.设计方案（1）2DPSK调制方案（2）2DPSK解调方案（差分相干解调法）2.设计原理（1）2DPSK调制原理2DPSK方式是用前后相邻码元的载波相对相位变化来表示数字信息。假设前后相邻码元的载波相位差为Dj，可定义一种数字信息与Dj之间的关系为则一组二进制数字信息与其对应的2DPSK信号的载波相位关系如下表所示数字信息与Dj之间的关系也可以定义为2DPSK信号调制过程波形如图1所示。图12DPSK信号调制过程波形10010110可以看出，2DPSK信号的实现方法可以采用：首先对二进制数字基带信号进行差分编码，将绝对码表示二进制信息变换为用相对码表示二进制信息，然后再进行绝对调相，从而产生二进制差分相位键控信号。（2）2DPSK解调原理（差分相干解调法）此方案是直接比较前后码元的相位差，从而恢复发送的二进制数字信息。由于解调的同时完成了码反变换作用，故解调器中不需要码反变换器。由于差分相干解调方式不需要专门的相干载波，因此是一种非相干解调方法。各点波形如下图所示。四、2DPSK调制与解调各仿真模块参数设计及仿真结果1、系统搭建及参数设置（1）基本系统Token0：PN码源，参数为Amp＝1v、Offset＝0v、Rate＝50Hz、No.oflevels＝2；Token1、5、15、17、22、28、30:观察窗；Token6、29：乘法器Token7:载波信号源，参数：Amp＝1v、Offset＝0v、Rate＝100Hz,phase=0deg；Token27：带通滤波器，上限频率为1000Hz，下限频率为100Hz；Token13：低通滤波器，截止频率为50Hz；Token19：门限，值为0;Token20：比较器，a>b，True=1v,False=-1v；Token24、25：SmplDelay,Delay=100samples;Token26：XORThreshold=0.5,True=1,False=-1;Token19和Token20两个器件构成判决，当大于0时输出为1，小于0时输出为-1。（2）“相位模糊”系统（参数设置不变）（3）加入噪声系统搭建（参数设置不变）2、仿真波形（1）基本仿真波形图基带信号波形图：编码输出波形图：载波信号波形图：2DPSK信号波形图：带通滤波输出信号：低通滤波输出信号：比较判决输出信号：2DPSK信号功率谱：载波信号功率谱：基带信号功率谱：低通滤波眼图：（2）比较输出波形当载波信号出现相位模糊时，基带信号波形图和解调信号波形图如下基带载波信号图：解调信号波形图：当加入噪声时，基带信号波形图及解调信号波形图如下A、采样频率为10000Hz时基带信号波形图：解调信号波形图：B、采样频率为5000Hz时基带载波信号图：解调信号波形图：C、采样频率为15000Hz时基带载波信号图：解调信号波形图：五、结论通过对Systemview2DPSK系统仿真及波形图的观察，得出以下结论：（1）输入信号（基带信号）与输出信号（解调信号）信号基本一致，但解调信号相对于基带信号有延迟，主要是滤波器滤波误差造成的，这无碍仿真结果的准确性；（2）由于采样频率较大、终止时间较长，已调信号的波形观察不是很清楚，这就不如低频处理清楚，直观；（3）通过对“相位模糊”系统中基带信号与解调信号的波形图相对比，可以看出解调信号与原始信号基本一致，没有出现相位模糊现象，即相位模糊现象对于2DPSK信号传输系统无影响；（4）当加入噪声时，可以明显的看出噪声对于系统传输有一定的影响；（5）加入噪声时...
