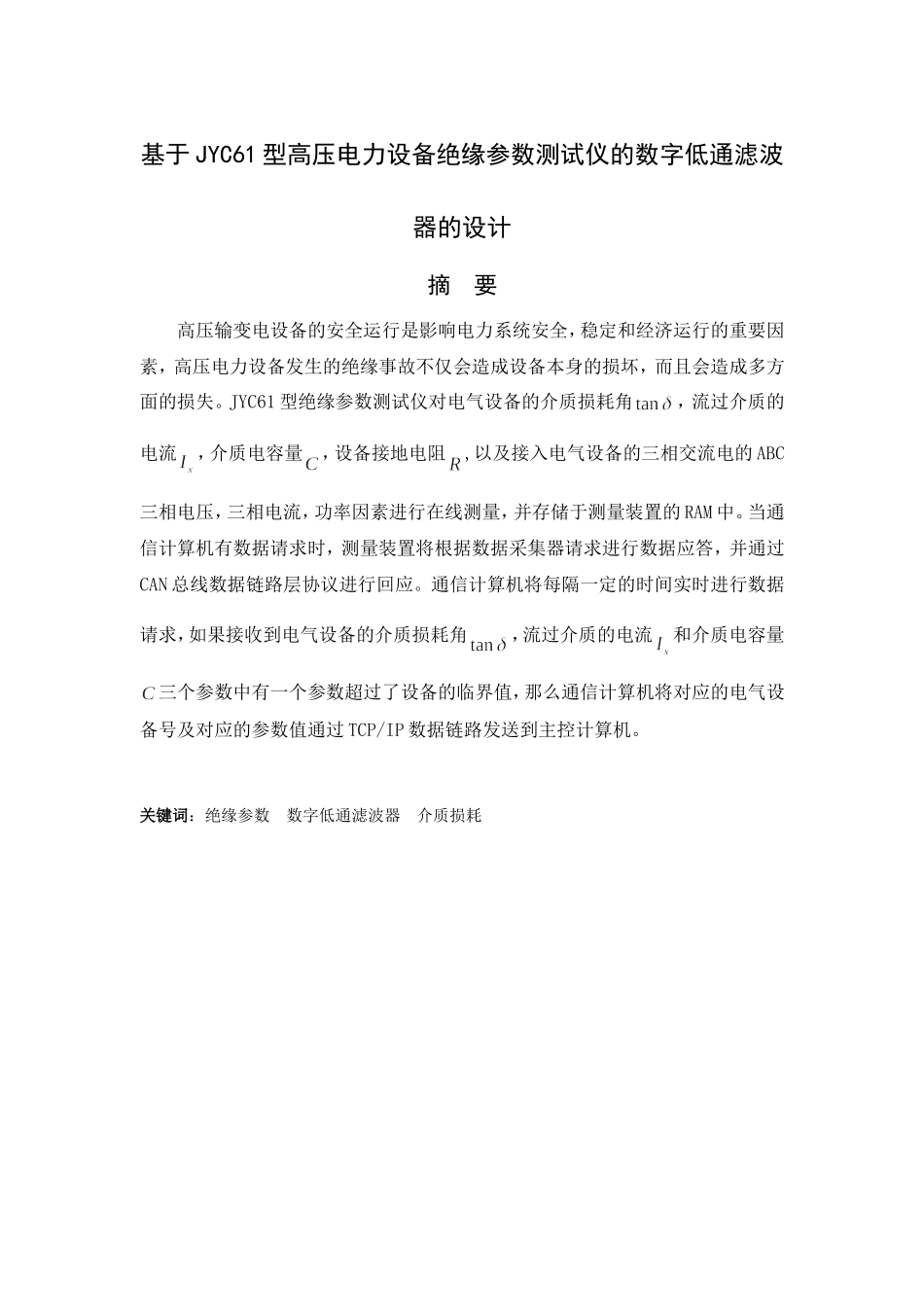

基于JYC61型高压电力设备绝缘参数测试仪的数字低通滤波器的设计摘要高压输变电设备的安全运行是影响电力系统安全，稳定和经济运行的重要因素，高压电力设备发生的绝缘事故不仅会造成设备本身的损坏，而且会造成多方面的损失。JYC61型绝缘参数测试仪对电气设备的介质损耗角，流过介质的电流，介质电容量，设备接地电阻,以及接入电气设备的三相交流电的ABC三相电压，三相电流，功率因素进行在线测量，并存储于测量装置的RAM中。当通信计算机有数据请求时，测量装置将根据数据采集器请求进行数据应答，并通过CAN总线数据链路层协议进行回应。通信计算机将每隔一定的时间实时进行数据请求，如果接收到电气设备的介质损耗角，流过介质的电流和介质电容量三个参数中有一个参数超过了设备的临界值，那么通信计算机将对应的电气设备号及对应的参数值通过TCP/IP数据链路发送到主控计算机。关键词：绝缘参数数字低通滤波器介质损耗JYC61highvoltageelectricalequipmentinsulationparameterstesterbaseddigitallow-passfilterdesignAbstractThesafeoperationofthehighvoltagetransmissionanddistributionequipmentimportantfactorstoaffectpowersystemsecurity,stabilityandeconomicoperation,theinsulationofhighvoltageelectricalequipmentaccidentsnotonlycausedamagetothedeviceitself,butwillalsocausemanylosses.JYC61insulationparameterstesterflowthroughthedielectriclossangleofelectricalequipment,mediumcurrent,mediumpowercapacity,equipmentgroundingresistance,aswellasaccesstoelectricalequipmentABCthree-phasethree-phaseACvoltage,three-phasecurrent,powerfactoronlinemeasurement,themeasuringdeviceandstoredintheRAM.Whenthecommunicationscomputerwhenadatarequest,themeasurementdeviceaccordingtothedataacquisitionrequestdataresponse,andrespondthroughtheCANbusdatalinklayerprotocol.Communicationcomputeratcertaintimeintervalsinrealtime,thedatarequest,ifthedielectriclossangleofthereceivedelectricalequipment,flowingthroughaparameterexceedsthethresholdvalueofthedevicecurrentofthemediumandmediumpowercapacityofthethreeparameters,thenthecommunicationcomputertheelectricalequipmentcorrespondingtothenumberandthecorrespondingparametervalueistransmittedviaTCP/IPdatalinktothemastercomputer.Keywords:insulationparametersofdigitallow-passfilterdielectricloss0引言JYC61型绝缘参数测试仪的技术指标有：介质损耗角的测量准确度、高压电力设备接地漏电地漏电流测量准确度、介质电容量测量的准确度、漏电流测量准确度、接地电阻测量准确度等。其中介质损耗角的准确度对JYC61型绝缘参数测试仪的测量结果有很大影响，因此我们必须设计合理的参数来确定的大小，以便降低JYC61型绝缘参数测试仪的测量误差。由介质损耗角的计算公式：（1）其中电流信号为：（2）电流的大小可通过选择适当的截止频率和衰减倍数的数字低通滤波器，滤除其函数函数中的谐波即可得到确定的相关电参数。测量方法误差是由经过数字滤波后中所含的谐波分量引起的。因此，测量方法误差的研究就转化为对IIR数字低通滤波器稳定性和幅频特性的研究。1数字低通滤波器设计的主要技术指标1.1数字低通滤波器通带误差和阻带误差进行工频（50HZ）有功功率测量，为方便测量方法误差分析，其测量方法误差主要是数字低通滤波器的通带误差，所以当测量方法误差是0.02%时，其通带内的准确度应为而阻带内的频率对测量精度的影响，应为通带测量准确度的高阶无穷小，即阻带以外的衰减至少应为(3)1.2数字低通滤波器的过渡时间由于工频电功率测量是实时测量，国家标准对电功率测量的稳定响应时间有着严格的规定，本测量方法稳定响应时间主要取决于数字低通滤波器的稳定建立时间，所以根据国家GB13340对电功率测量过度时间的要求，低通数字滤波器的过程时间应为(4)根据以上给出的指标，只要确定了数字低通滤波器的类型、通带截止频率数字低通滤波器阶数，就可以确定滤波器的传递函数，...
