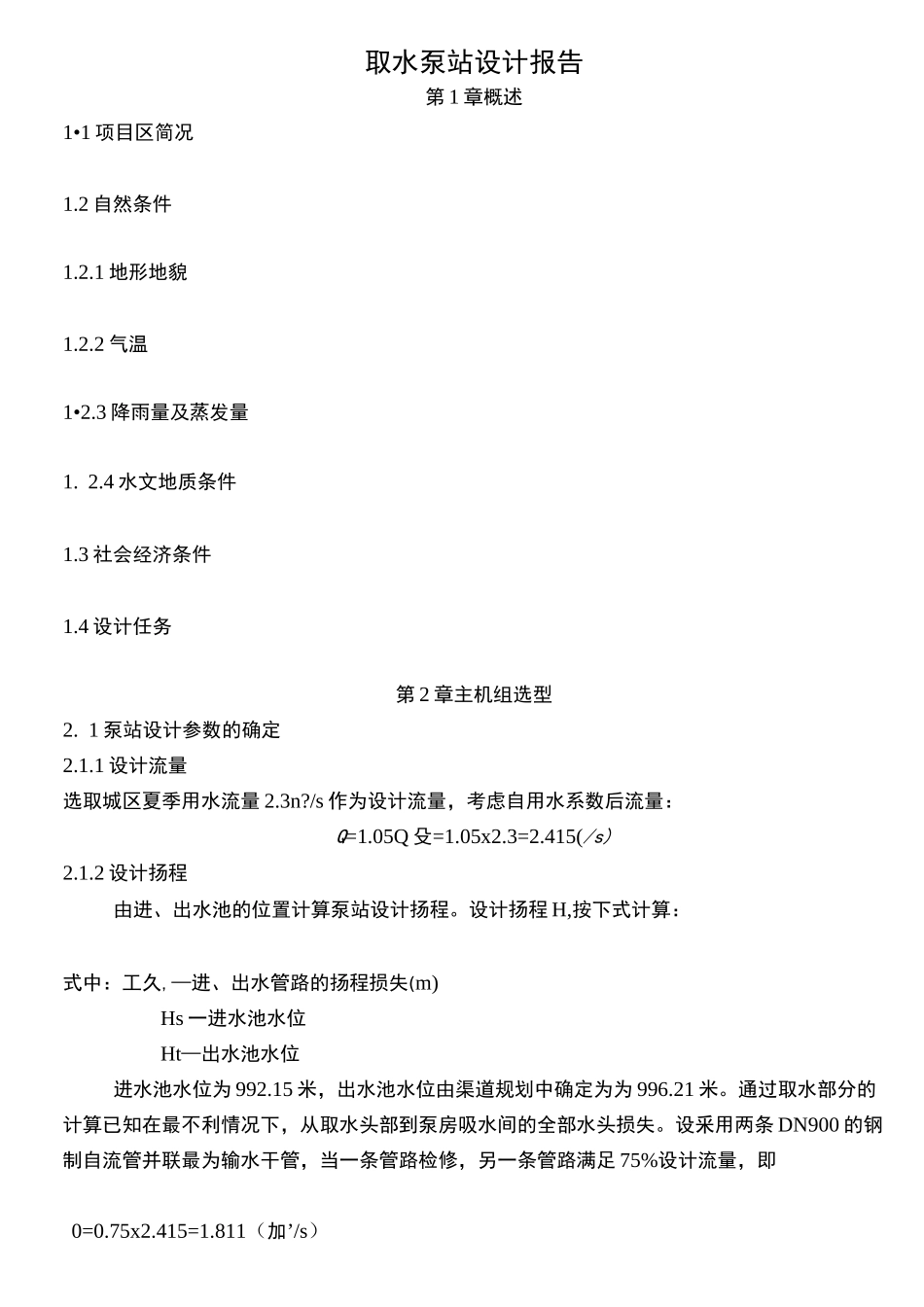

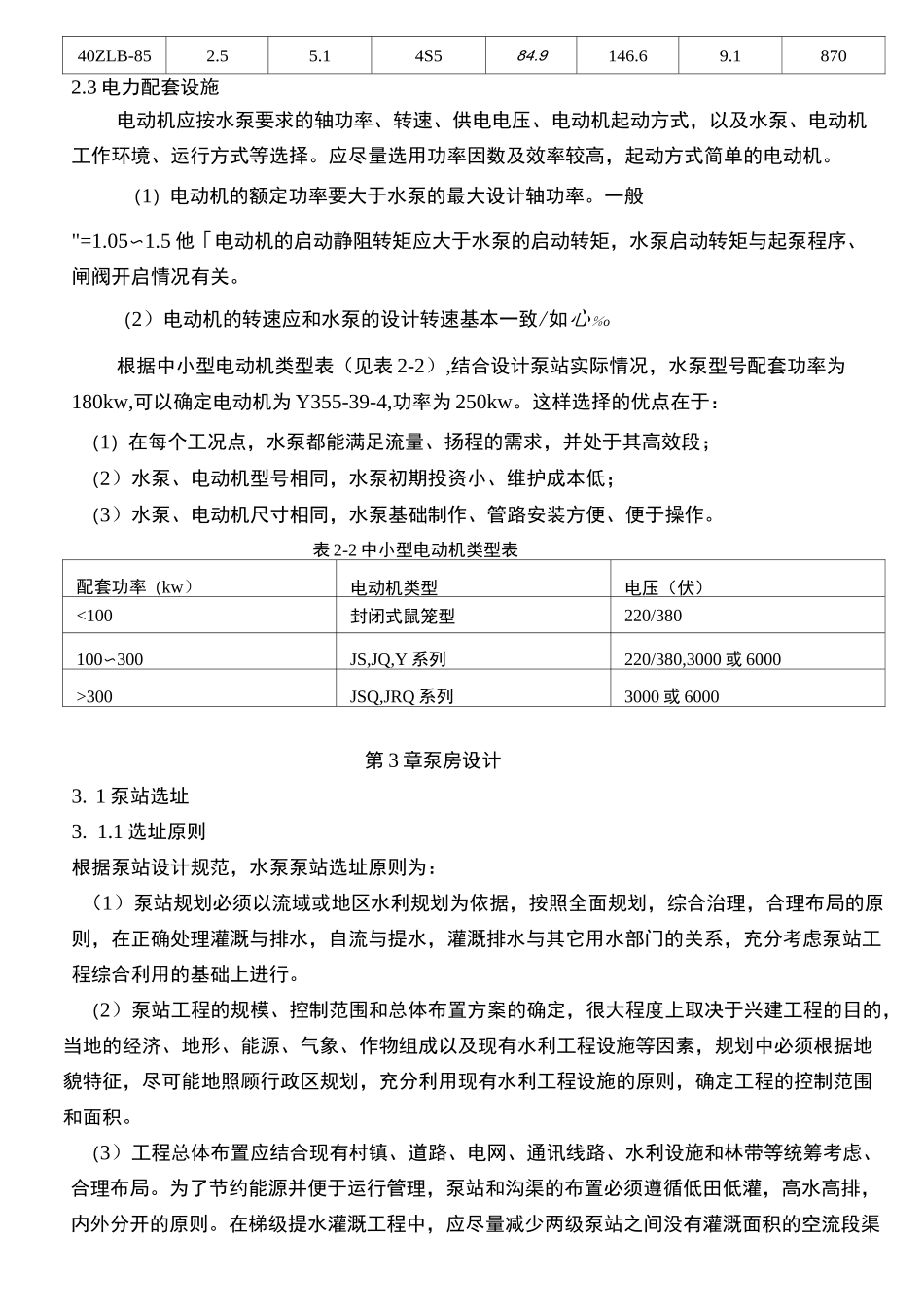

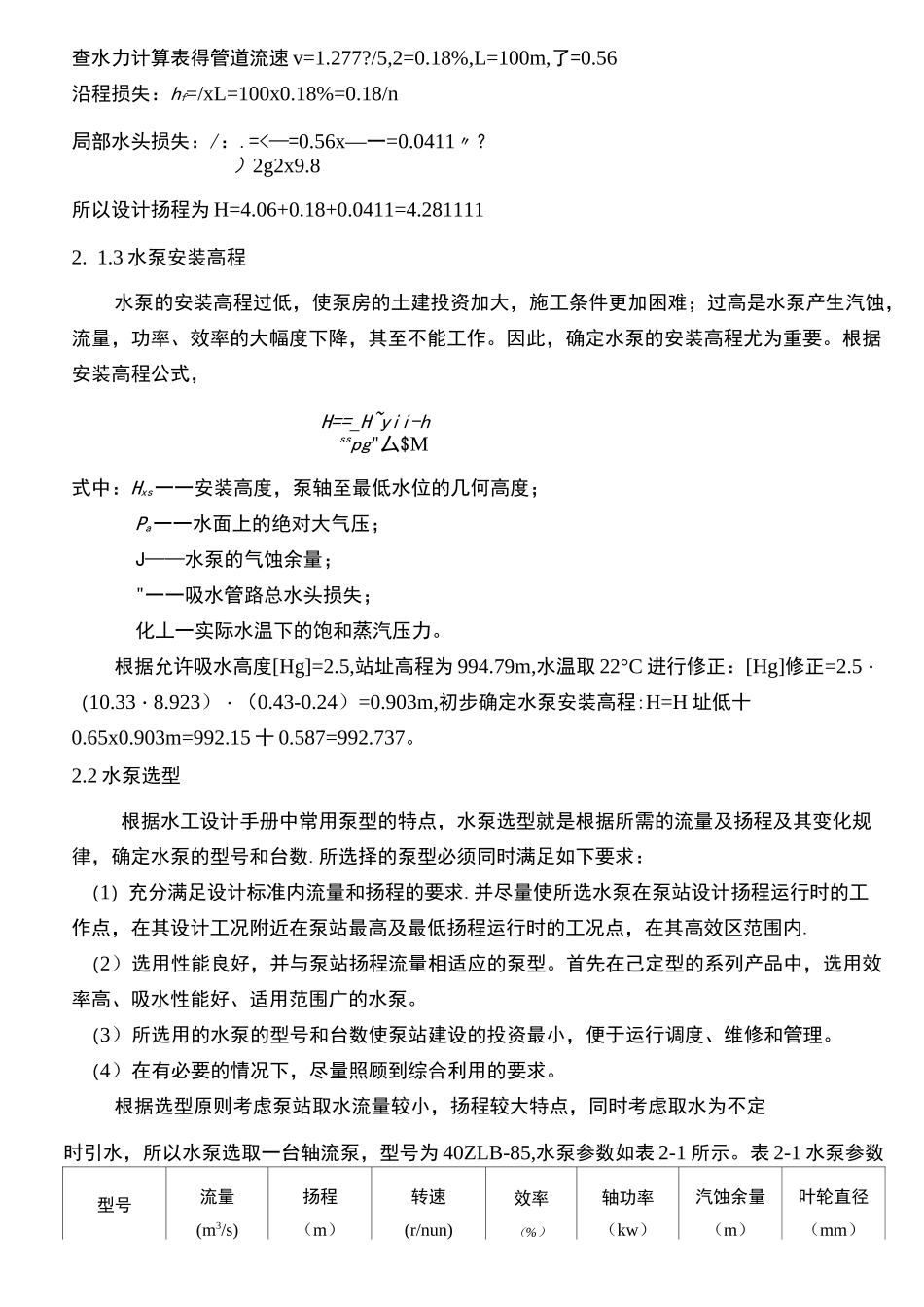

取水泵站设计报告第1章概述1•1项目区简况1.2自然条件1.2.1地形地貌1.2.2气温1•2.3降雨量及蒸发量1.2.4水文地质条件1.3社会经济条件1.4设计任务第2章主机组选型2.1泵站设计参数的确定2.1.1设计流量选取城区夏季用水流量2.3n?/s作为设计流量,考虑自用水系数后流量:Q=1.05Q殳=1.05x2.3=2.415(/s)2.1.2设计扬程由进、出水池的位置计算泵站设计扬程。设计扬程H,按下式计算:式中:工久,—进、出水管路的扬程损失(m)Hs一进水池水位Ht—出水池水位进水池水位为992.15米,出水池水位由渠道规划中确定为为996.21米。通过取水部分的计算已知在最不利情况下,从取水头部到泵房吸水间的全部水头损失。设釆用两条DN900的钢制自流管并联最为输水干管,当一条管路检修,另一条管路满足75%设计流量,即0=0.75x2.415=1.811(加’/s)查水力计算表得管道流速v=1.277?/5,2=0.18%,L=100m,了=0.56沿程损失:hf=/xL=100x0.18%=0.18/n局部水头损失:/:.=<—=0.56x—一=0.0411〃?)2g2x9.8所以设计扬程为H=4.06+0.18+0.0411=4.2811112.1.3水泵安装高程水泵的安装高程过低,使泵房的土建投资加大,施工条件更加困难;过高是水泵产生汽蚀,流量,功率、效率的大幅度下降,其至不能工作。因此,确定水泵的安装高程尤为重要。根据安装高程公式,H==_H~yii-hsspg"厶$M式中:Hxs一一安装高度,泵轴至最低水位的几何高度;Pa一一水面上的绝对大气压;J——水泵的气蚀余量;"一一吸水管路总水头损失;化丄一实际水温下的饱和蒸汽压力。根据允许吸水高度[Hg]=2.5,站址高程为994.79m,水温取22°C进行修正:[Hg]修正=2.5・(10.33・8.923)・(0.43-0.24)=0.903m,初步确定水泵安装高程:H=H址低十0.65x0.903m=992.15十0.587=992.737。2.2水泵选型根据水工设计手册中常用泵型的特点,水泵选型就是根据所需的流量及扬程及其变化规律,确定水泵的型号和台数.所选择的泵型必须同时满足如下要求:(1)充分满足设计标准内流量和扬程的要求.并尽量使所选水泵在泵站设计扬程运行时的工作点,在其设计工况附近在泵站最高及最低扬程运行时的工况点,在其高效区范围内.(2)选用性能良好,并与泵站扬程流量相适应的泵型。首先在己定型的系列产品中,选用效率高、吸水性能好、适用范围广的水泵。(3)所选用的水泵的型号和台数使泵站建设的投资最小,便于运行调度、维修和管理。(4)在有必要的情况下,尽量照顾到综合利用的要求。根据选型原则考虑泵站取水流量较小,扬程较大特点,同时考虑取水为不定时引水,所以水泵选取一台轴流泵,型号为40ZLB-85,水泵参数如表2-1所示。表2-1水泵参数型号流量(m3/s)扬程(m)转速(r/nun)效率(%)轴功率(kw)汽蚀余量(m)叶轮直径(mm)40ZLB-852.55.14S584.9146.69.18702.3电力配套设施电动机应按水泵要求的轴功率、转速、供电电压、电动机起动方式,以及水泵、电动机工作环境、运行方式等选择。应尽量选用功率因数及效率较高,起动方式简单的电动机。(1)电动机的额定功率要大于水泵的最大设计轴功率。一般"=1.05〜1.5他「电动机的启动静阻转矩应大于水泵的启动转矩,水泵启动转矩与起泵程序、闸阀开启情况有关。(2)电动机的转速应和水泵的设计转速基本一致/如心%o根据中小型电动机类型表(见表2-2),结合设计泵站实际情况,水泵型号配套功率为180kw,可以确定电动机为Y355-39-4,功率为250kw。这样选择的优点在于:(1)在每个工况点,水泵都能满足流量、扬程的需求,并处于其高效段;(2)水泵、电动机型号相同,水泵初期投资小、维护成本低;(3)水泵、电动机尺寸相同,水泵基础制作、管路安装方便、便于操作。表2-2中小型电动机类型表配套功率(kw)电动机类型电压(伏)<100封闭式鼠笼型220/380100〜300JS,JQ,Y系列220/380,3000或6000>300JSQ,JRQ系列3000或6000第3章泵房设计3.1泵站选址3.1.1选址原则根据泵站设计规范,水泵泵站选址原则为:(1)泵站规划必须以流域或地区水利规划为依据,按照全面规划,综合治理,合理布局的原则,在正确处理灌溉与排水,自流与提水,灌溉排水与其它用水部门的关系,充分考虑泵站工程综合利用的基础上进行。(2)泵站工程的规模、控制范...
