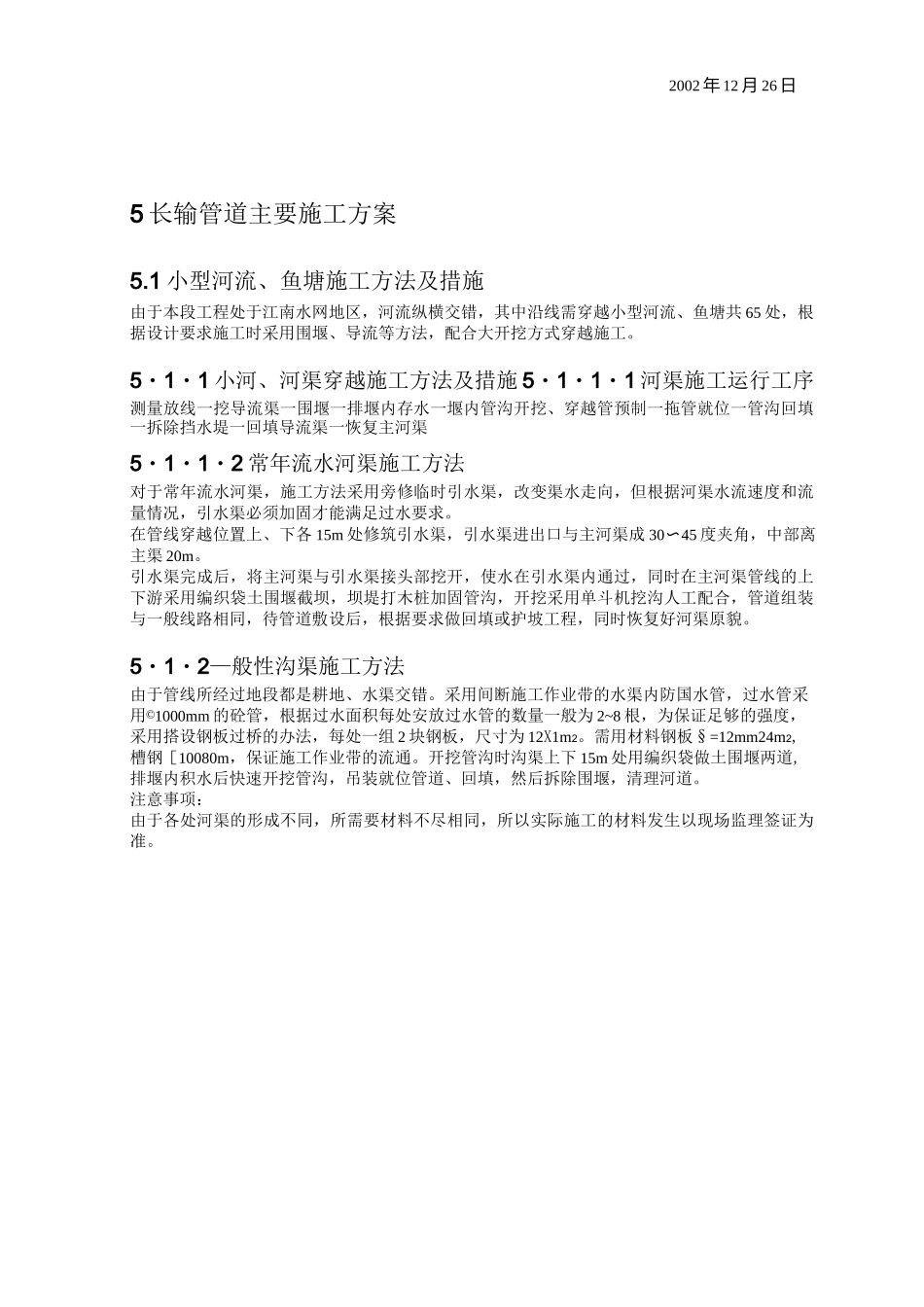

2002年12月26日5长输管道主要施工方案5.1小型河流、鱼塘施工方法及措施由于本段工程处于江南水网地区，河流纵横交错，其中沿线需穿越小型河流、鱼塘共65处，根据设计要求施工时采用围堰、导流等方法，配合大开挖方式穿越施工。5・1・1小河、河渠穿越施工方法及措施5・1・1・1河渠施工运行工序测量放线一挖导流渠一围堰一排堰内存水一堰内管沟开挖、穿越管预制一拖管就位一管沟回填一拆除挡水堤一回填导流渠一恢复主河渠5・1・1・2常年流水河渠施工方法对于常年流水河渠，施工方法采用旁修临时引水渠，改变渠水走向，但根据河渠水流速度和流量情况，引水渠必须加固才能满足过水要求。在管线穿越位置上、下各15m处修筑引水渠，引水渠进出口与主河渠成30〜45度夹角，中部离主渠20m。引水渠完成后，将主河渠与引水渠接头部挖开，使水在引水渠内通过，同时在主河渠管线的上下游采用编织袋土围堰截坝，坝堤打木桩加固管沟，开挖采用单斗机挖沟人工配合，管道组装与一般线路相同，待管道敷设后，根据要求做回填或护坡工程，同时恢复好河渠原貌。5・1・2—般性沟渠施工方法由于管线所经过地段都是耕地、水渠交错。采用间断施工作业带的水渠内防国水管，过水管采用©1000mm的砼管，根据过水面积每处安放过水管的数量一般为2~8根，为保证足够的强度，采用搭设钢板过桥的办法，每处一组2块钢板，尺寸为12X1m2。需用材料钢板§=12mm24m2,槽钢［10080m，保证施工作业带的流通。开挖管沟时沟渠上下15m处用编织袋做土围堰两道,排堰内积水后快速开挖管沟，吊装就位管道、回填，然后拆除围堰，清理河道。注意事项：由于各处河渠的形成不同，所需要材料不尽相同，所以实际施工的材料发生以现场监理签证为准。焦作一安玻输气管道工程新乡一安玻段投标书（二标段）第1页共119页IJifcCO焦作一安玻输气管道工程新乡一安玻段投标书（二标段）第1页共119页IJiW)2002年12月26日5・2・2・7清理管口管口50mm内的内外表面油污、铁锈和污垢，用电动钢丝刷清除打磨出金属本色，必要时用砂轮机将不合格的钝边进行打磨，清口人员要检查每根钢管的表面（内外）有无缺陷，凡是不符合钢管质量要求的缺陷存在，应立即向现场监理汇报，请现场监理检查，按照监理的要求来处理，使之达到钢管质量要求。报废的钢管标注“报废”字样，及时运出施工现场。5・2・2・8组装管道组对用内对口器，通过内对口器的胀块将两个管口卡住，调整管口的间隙及错边量，满足下步焊缝要求，使用内对口器时，根部焊接完成100%后方可撤离对口器，特殊地段、碰死头处可使用外对口器，若使用外对口器，根焊完成50%才能撤离对口器。5・2・2・9焊接焊接采用下向焊的工艺要求，采用纤维素型焊条E6010，根焊用©3.2mm焊条，热焊、填充焊、盖帽焊选用4.0mm焊条，施焊时必须在坡口内引弧，不得在母材上打火，每层施焊均为两名焊工,每个焊工只负责一层焊道的半个管口，从管顶分界，各焊半个管口到底部。根焊完成后，两名砂轮工立即清根，热焊及以后每层焊道施焊后同样进行打磨，根焊和热焊时间间隔不超过5分钟为宜，其它各层至最后盖帽结束后一般不超过2小时。用钢丝刷、平锉清理焊渣及飞溅物，保持焊道表面清洁。5・2・2・10焊缝无损检测及返修焊接完毕后及时书面通知第三方质检人员检查，如有不合格的焊口要及时返修并达到合格。5・2・2・11开挖管沟管沟开挖检查标准：焦作一安玻输气管道工程新乡一安玻段投标书（二标段）第1页共119页IJifcCO焦作一安玻输气管道工程新乡一安玻段投标书（二标段）第1页共119页管沟开挖路面时，先挖一半，由专人指挥车辆和行人从单斗后行走，单斗挖出的土向公路（砂石路）前送，见挖沟示意图。焦作一安玻输气管道工程新乡一安玻段投标书（二标段）第1页共119页堆焦作一安玻输气管道工程新乡一安玻段投标书（二标段）第1页共119页焦作一安玻输气管道工程新乡一安玻段投标书（二标段）第1页共119页Qu00QUOA^穿越示意焦作一安玻输气管道工程新乡一安玻段投标书（二标段）第1页共119页IJiW)焦作一安玻输气管道工程新乡一安玻段投标书（二标段）第1页共119页IJiW)序号名称型号数量1厲「警示标牌一■-一-6块—-—-—-—-2「警示...
