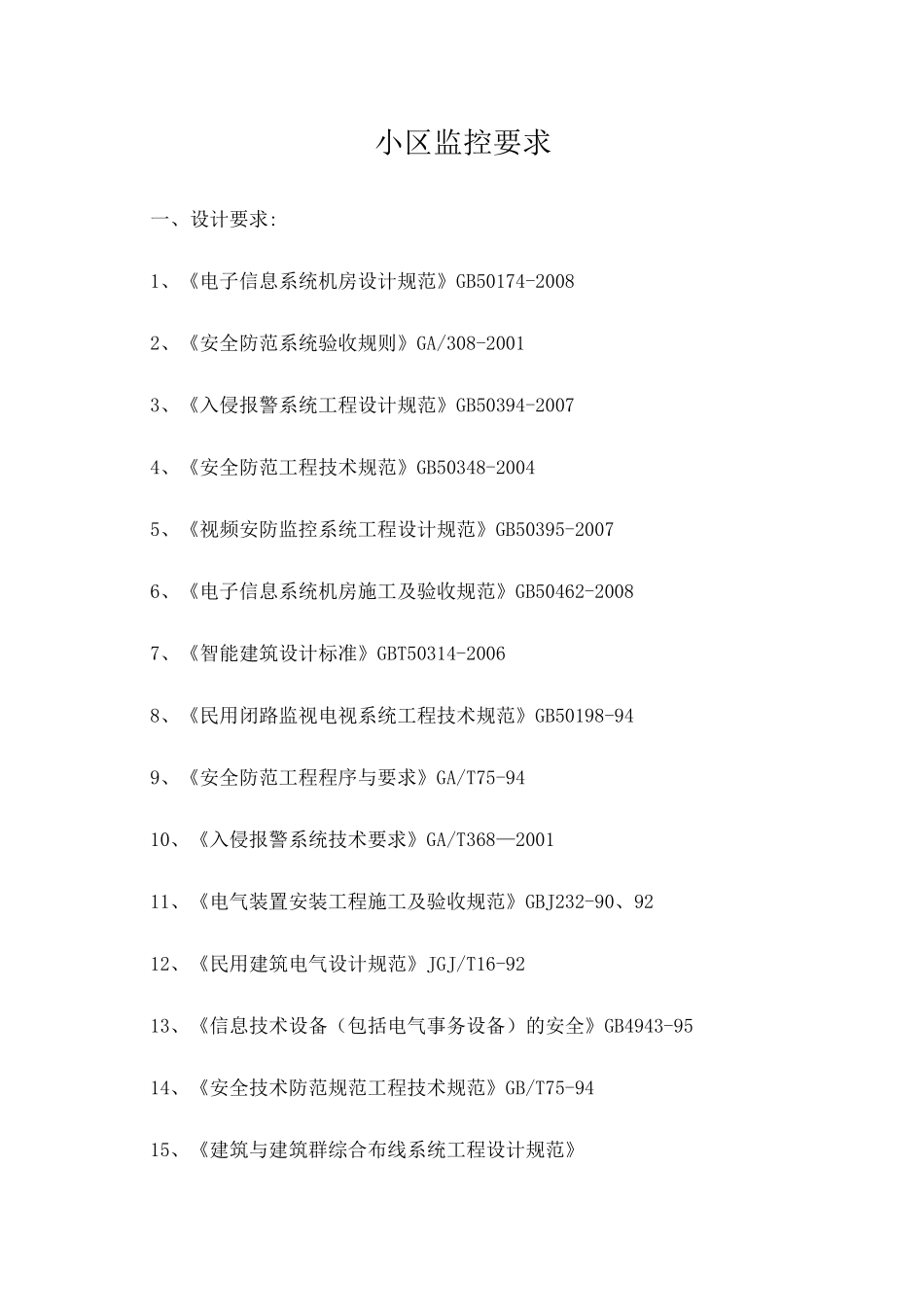

小区监控要求一、设计要求:1、《电子信息系统机房设计规范》GB50174-20082、《安全防范系统验收规则》GA/308-20013、《入侵报警系统工程设计规范》GB50394-20074、《安全防范工程技术规范》GB50348-20045、《视频安防监控系统工程设计规范》GB50395-20076、《电子信息系统机房施工及验收规范》GB50462-20087、《智能建筑设计标准》GBT50314-20068、《民用闭路监视电视系统工程技术规范》GB50198-949、《安全防范工程程序与要求》GA/T75-9410、《入侵报警系统技术要求》GA/T368—200111、《电气装置安装工程施工及验收规范》GBJ232-90、9212、《民用建筑电气设计规范》JGJ/T16-9213、《信息技术设备（包括电气事务设备）的安全》GB4943-9514、《安全技术防范规范工程技术规范》GB/T75-9415、《建筑与建筑群综合布线系统工程设计规范》GB/T50311-200016、小区的设计图纸及需求。1、质量标准:(1)车牌摄像机为高清、防水、变压电源,晚间要求能清晰看到车牌照上的字(20米内);(2)其余摄像机要求红外夜视白天50米以内清晰分辨物体,夜晚30米以内清晰分辨视物,360°旋转球形摄像机要求相同;(3)所用信号、电源线均应符合规范要求,不得随意变更线径,信号线须采用屏蔽线(不低于SYV-75-5);(4)电源线采用RVV2X1.0m软护套电缆，电缆弯曲半径应大于电缆直径的15倍,交流电源与信号线、控制线分开敷设，云台控制信号采用RS485通信方式，采用RWP2X0.75m屏蔽软护套线传输、或光线(无云台的不需要)；(5)需立杆的基础300*300mm*深500mm，螺栓高出地平50mm。(6)达到国家相关施工质量验收规范和质量检验评定合格标准。根据小区特点，充分把握人员进出的各大门、通道，停车场等基础性设施，具体为:1)在“小区”小区主要道路、路口、广场、地下停车场等位置安装台彩色带云台低照度一体化摄像机。2)在地下停车场、地上停车场出入口和小区三个主出入口安装台彩色带红外灯夜视摄像机。3）在xx楼前安装xx台红外夜视摄像机。4）在xx部电梯轿厢内安装xx台半球摄像机。5）地下车库安装xx台外夜视摄像机。一般监控系统由前端设备，传输设备，终端设备组成。前端采集设备:对于摄像机的选用应根据具体环境选择，对于围墙安装摄像机，推荐使用高速智能球型摄像机，具备低照度功能的摄像机或红外线摄像机，保证在夜间有效的监视，以配合报警探测系统实现报警预制位功能。对于停车场、小区通道等区域安装的恒速球型摄像机，推荐选用BN-5606HL3室外壁装/吊装智能低速球。对于室外固定摄像机，因夜间光线较差，推荐使用红外夜视摄像机。中间传输设备:传输系统承担视频图像信号、控制信号的传送。根据设计要求，视频信号的传送基本上经屏蔽密度为96%的抗干扰SYV75-5-2或SYV75-5-2专用同轴视频电缆传输。系统视频输入和输出阻抗以及视频电缆的特性阻抗均同为75Q。多芯双绞线传送报警信号和控制信号。多芯护套线传送设备用电。显示设备:由数字监控主机，监视器等组成，每台网络视频服务器带一台显示器，用于现场监视及网络视频服务器的管理。管线敷设方案:1.电缆的弯曲半径大于电缆直径的15倍;2.电缆线宜于信号线、控制线分开敷设;3.室外设备连接电缆时,宜从设备的下部进线;4.电缆长度应逐盘核对并根据设计图上各段线路长度来选配电缆,宜避免电缆的连续;当电缆接续时应采用专用接插件;5.敷设管道线之前应先清刷管孔;6.管孔内预设一根镀锌铁线;7.穿放电缆时宜涂滑石粉;8.管口与电缆间衬垫铝皮,铝皮应包在管口上进入管孔的电缆应保持平直,并应采取防潮、防腐、防鼠等处理措施；9.视频传输线选用SYV75-5-4专业电缆;报警传输线选用RVV4*16和RVV2*16专业电缆；电源传输线选用RVV2*32专业电缆。10.室外线缆的排布拟采用地管预埋的方式,既保护了线缆,又最大可能地不影响美观。视频传输电缆75欧姆专用同轴电缆，由最小直径为0.72mm的单芯线组成，塑料绝缘,外包优质铜线纺织屏蔽层,PVC护套。同轴电缆传输彩色电视基带信号在5.5MHz点不平坦度大于3dB时，应加电缆均衡器，传输衰耗大于6dB时，应加电缆均衡放大器。同轴电缆在屏蔽、弯曲、防潮等方面应具有良好性能。电缆的敷设须符合JGJ/T16-92的有关规定。控制电缆控制电缆应为多芯铜质电缆...
