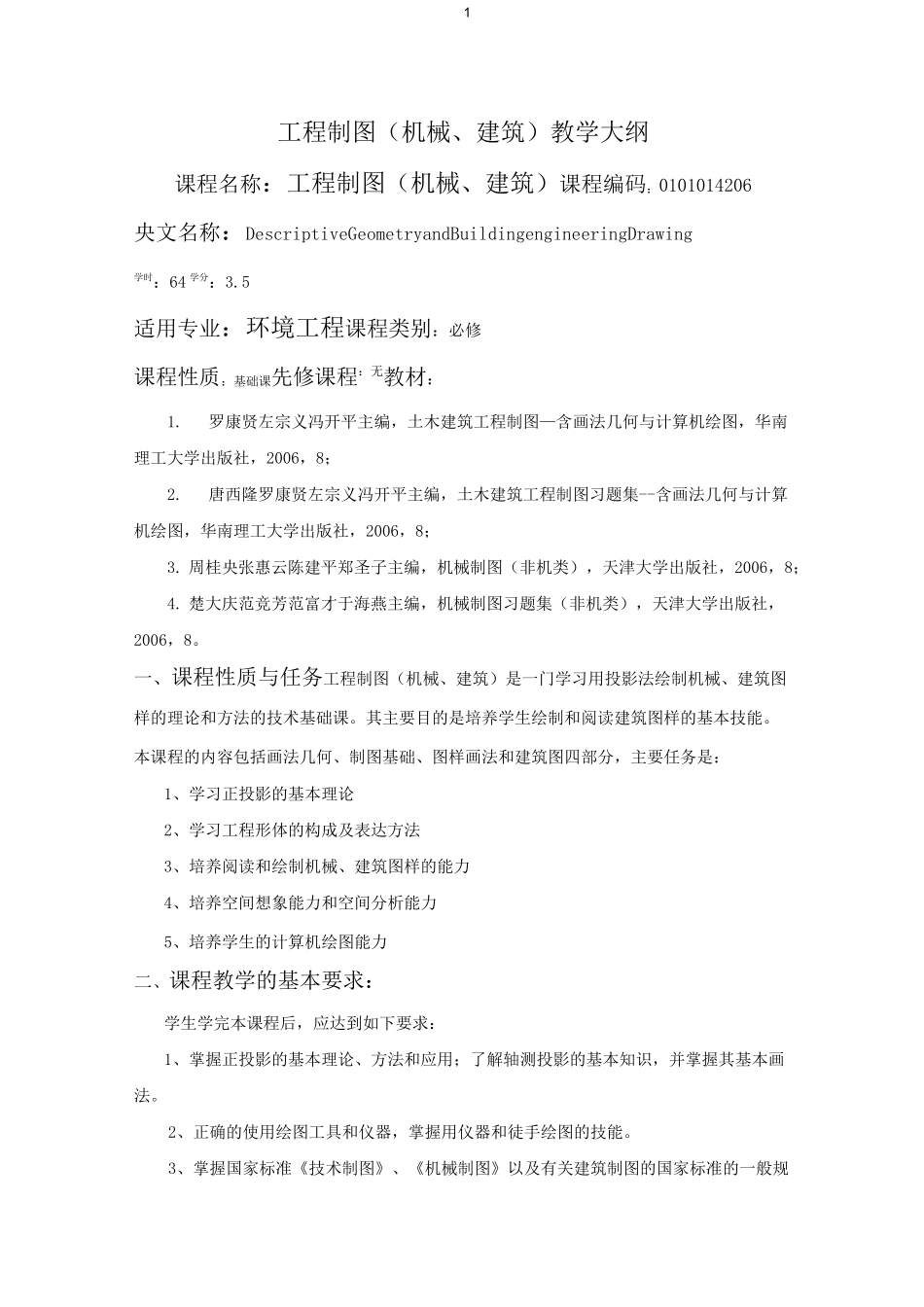

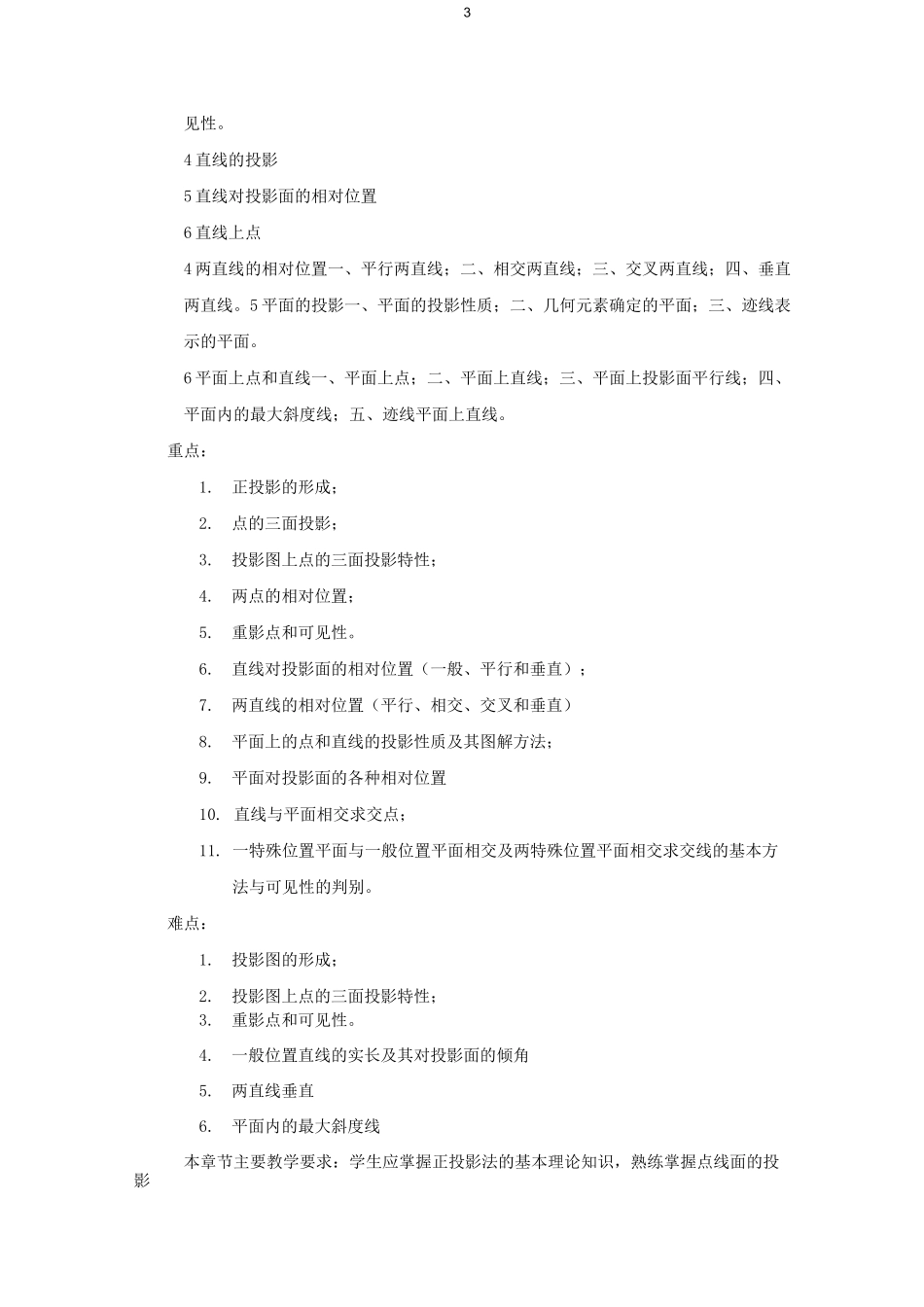

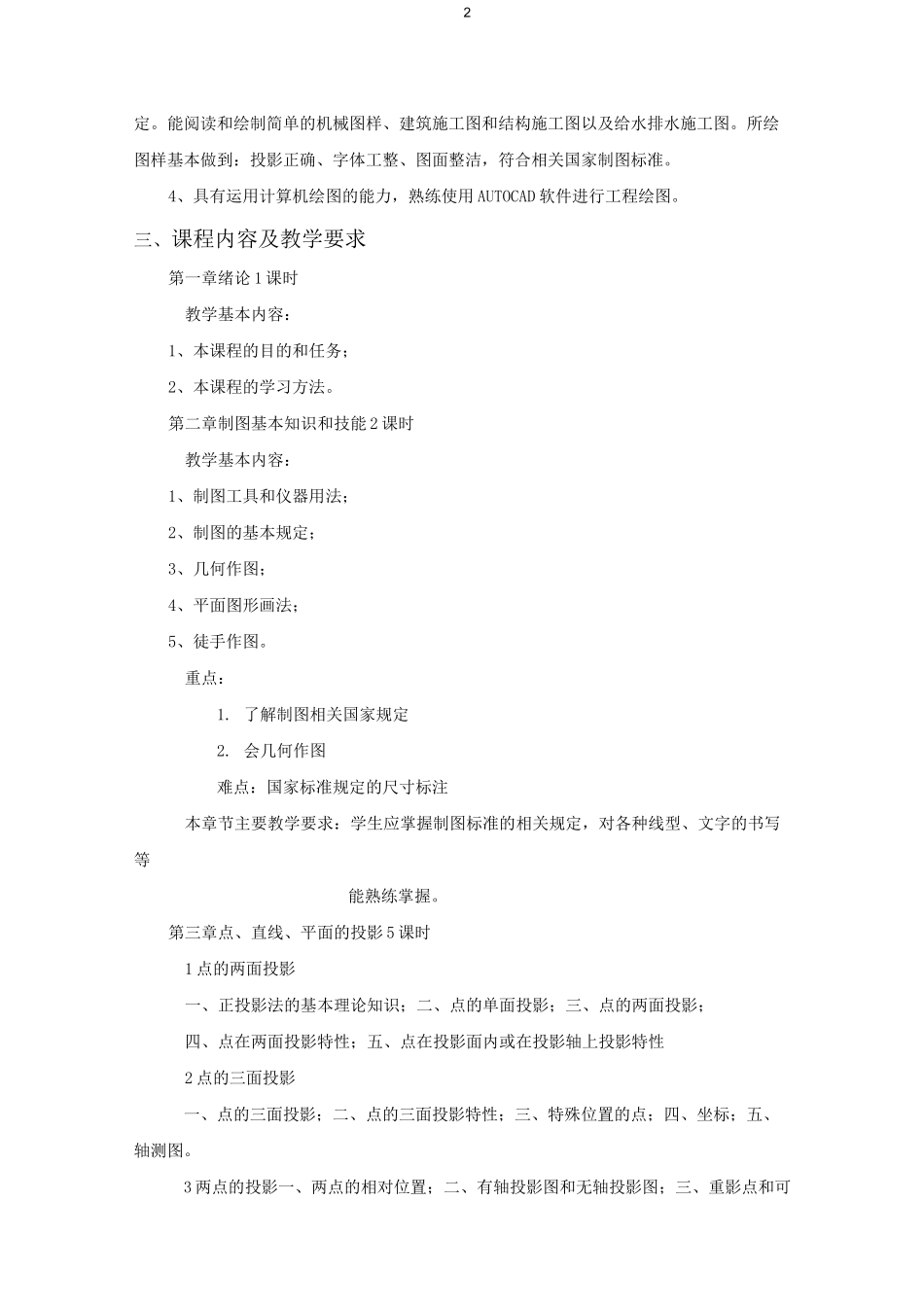

1工程制图（机械、建筑）教学大纲课程名称：工程制图（机械、建筑）课程编码：0101014206央文名称：DescriptiveGeometryandBuildingengineeringDrawing学时：64学分：3.5适用专业：环境工程课程类别：必修课程性质：基础课先修课程：无教材：1.罗康贤左宗义冯开平主编，土木建筑工程制图—含画法几何与计算机绘图，华南理工大学出版社，2006，8；2.唐西隆罗康贤左宗义冯开平主编，土木建筑工程制图习题集--含画法几何与计算机绘图，华南理工大学出版社，2006，8；3.周桂央张惠云陈建平郑圣子主编，机械制图（非机类），天津大学出版社，2006，8；4.楚大庆范竞芳范富才于海燕主编，机械制图习题集（非机类），天津大学出版社，2006，8。一、课程性质与任务工程制图（机械、建筑）是一门学习用投影法绘制机械、建筑图样的理论和方法的技术基础课。其主要目的是培养学生绘制和阅读建筑图样的基本技能。本课程的内容包括画法几何、制图基础、图样画法和建筑图四部分，主要任务是：1、学习正投影的基本理论2、学习工程形体的构成及表达方法3、培养阅读和绘制机械、建筑图样的能力4、培养空间想象能力和空间分析能力5、培养学生的计算机绘图能力二、课程教学的基本要求：学生学完本课程后，应达到如下要求：1、掌握正投影的基本理论、方法和应用；了解轴测投影的基本知识，并掌握其基本画法。2、正确的使用绘图工具和仪器，掌握用仪器和徒手绘图的技能。3、掌握国家标准《技术制图》、《机械制图》以及有关建筑制图的国家标准的一般规2定。能阅读和绘制简单的机械图样、建筑施工图和结构施工图以及给水排水施工图。所绘图样基本做到：投影正确、字体工整、图面整洁，符合相关国家制图标准。4、具有运用计算机绘图的能力，熟练使用AUTOCAD软件进行工程绘图。三、课程内容及教学要求第一章绪论1课时教学基本内容：1、本课程的目的和任务；2、本课程的学习方法。第二章制图基本知识和技能2课时教学基本内容：1、制图工具和仪器用法；2、制图的基本规定；3、几何作图；4、平面图形画法；5、徒手作图。重点：1.了解制图相关国家规定2.会几何作图难点：国家标准规定的尺寸标注本章节主要教学要求：学生应掌握制图标准的相关规定，对各种线型、文字的书写等能熟练掌握。第三章点、直线、平面的投影5课时1点的两面投影一、正投影法的基本理论知识；二、点的单面投影；三、点的两面投影；四、点在两面投影特性；五、点在投影面内或在投影轴上投影特性2点的三面投影一、点的三面投影；二、点的三面投影特性；三、特殊位置的点；四、坐标；五、轴测图。3两点的投影一、两点的相对位置；二、有轴投影图和无轴投影图；三、重影点和可3见性。4直线的投影5直线对投影面的相对位置6直线上点4两直线的相对位置一、平行两直线；二、相交两直线；三、交叉两直线；四、垂直两直线。5平面的投影一、平面的投影性质；二、几何元素确定的平面；三、迹线表示的平面。6平面上点和直线一、平面上点；二、平面上直线；三、平面上投影面平行线；四、平面内的最大斜度线；五、迹线平面上直线。重点：1.正投影的形成；2.点的三面投影；3.投影图上点的三面投影特性；4.两点的相对位置；5.重影点和可见性。6.直线对投影面的相对位置（一般、平行和垂直）；7.两直线的相对位置（平行、相交、交叉和垂直）8.平面上的点和直线的投影性质及其图解方法；9.平面对投影面的各种相对位置10.直线与平面相交求交点；11.一特殊位置平面与一般位置平面相交及两特殊位置平面相交求交线的基本方法与可见性的判别。难点：1.投影图的形成；2.投影图上点的三面投影特性；3.重影点和可见性。4.一般位置直线的实长及其对投影面的倾角5.两直线垂直6.平面内的最大斜度线本章节主要教学要求：学生应掌握正投影法的基本理论知识，熟练掌握点线面的投影410课规律。第四章曲线曲面与基本形体4课时1.曲线；2.曲面的形成；3.回转面；4.非回转直纹曲面；重点：曲线、曲面的表示方法及其投影特性；难点：曲线、曲面的投影特性；本章节主要教学要求：学生应掌握曲线、曲面的投影特性。第五章截交线和相贯线4课时1、概述；2、截交线；3、相贯线；重点：截...
