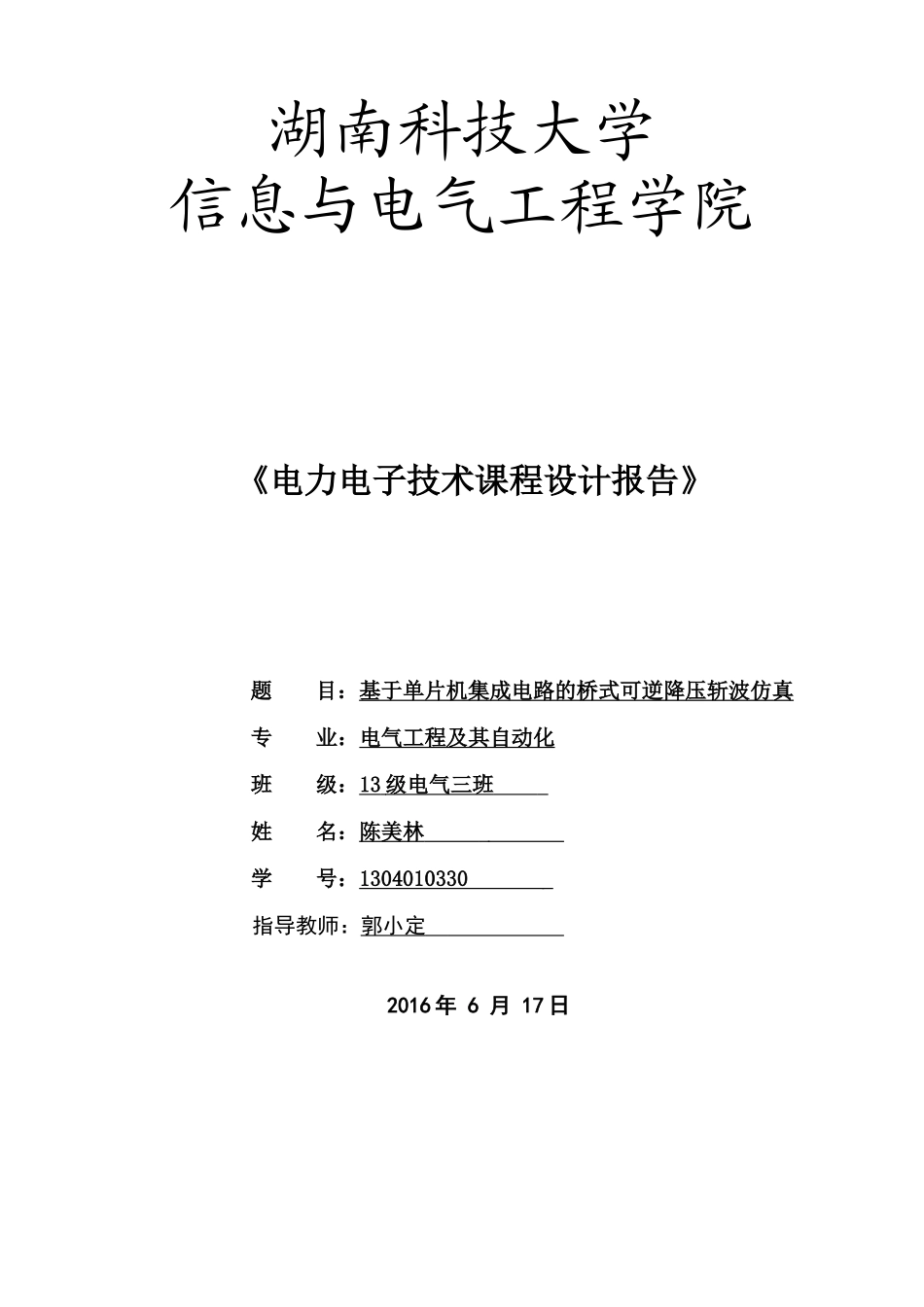

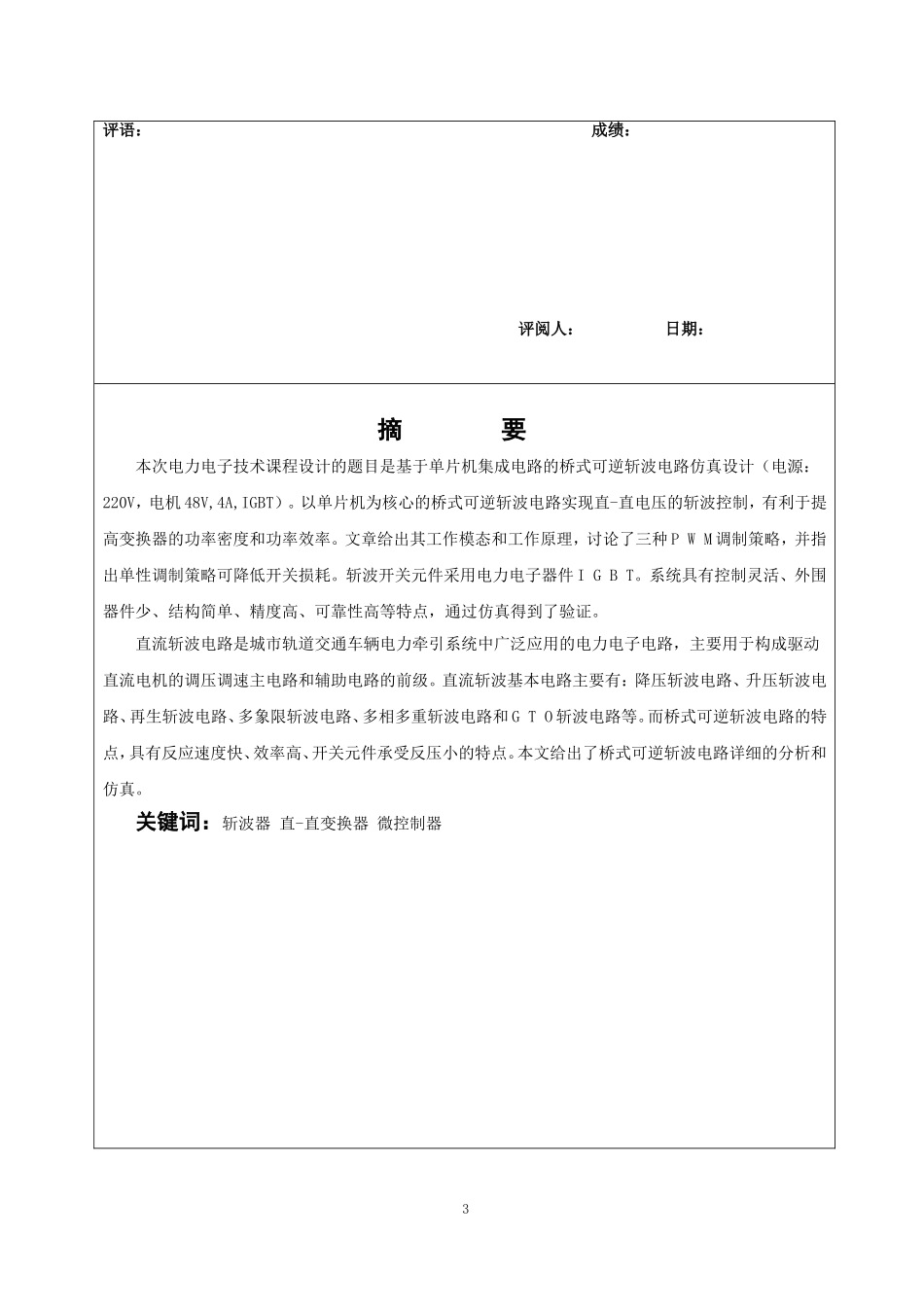

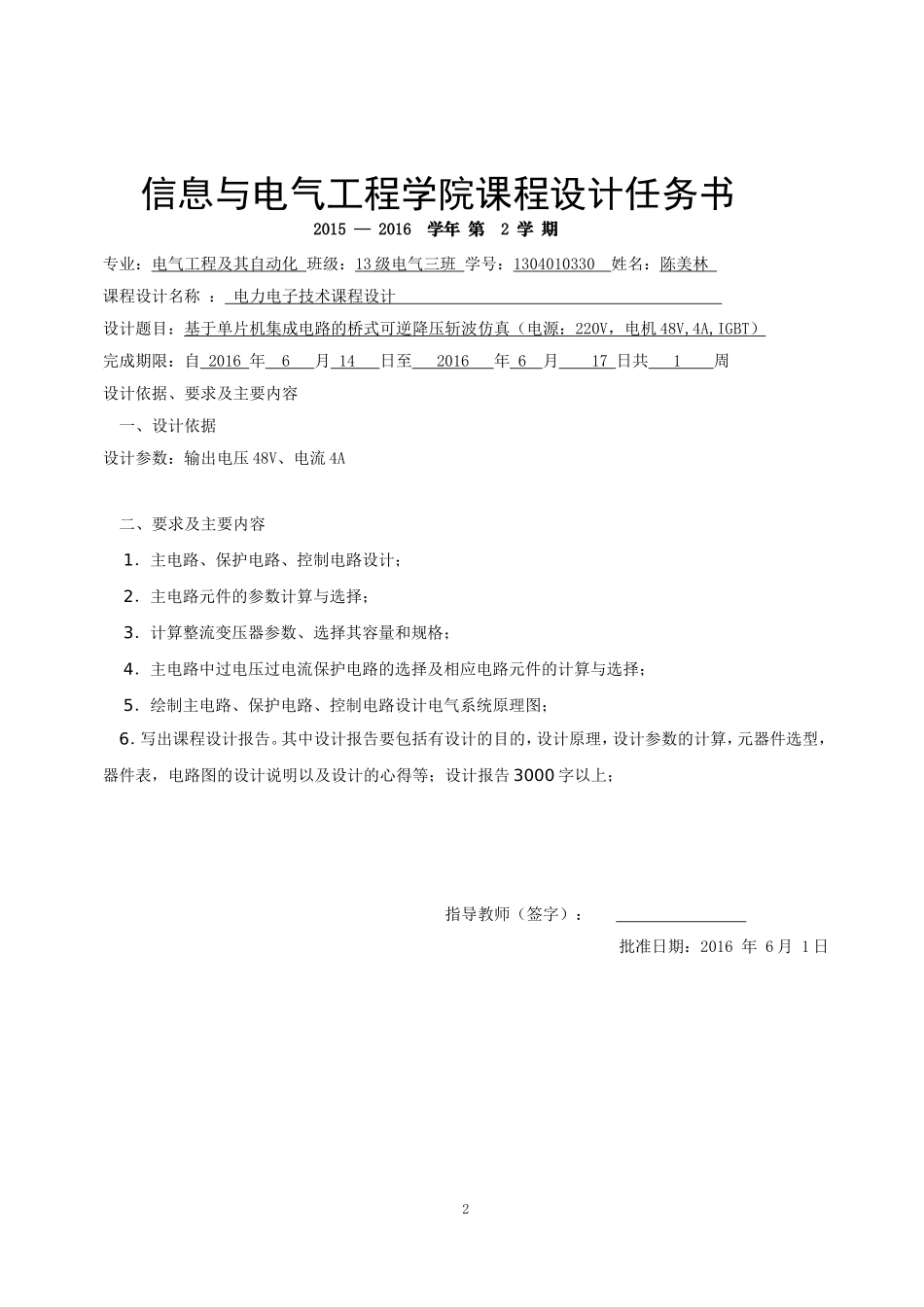

湖南科技大学信息与电气工程学院《电力电子技术课程设计报告》题目：基于单片机集成电路的桥式可逆降压斩波仿真专业：电气工程及其自动化班级：13级电气三班姓名：陈美林学号：1304010330指导教师：郭小定2016年6月17日信息与电气工程学院课程设计任务书2015—2016学年第2学期专业：电气工程及其自动化班级：13级电气三班学号：1304010330姓名：陈美林课程设计名称：电力电子技术课程设计设计题目：基于单片机集成电路的桥式可逆降压斩波仿真（电源：220V，电机48V,4A,IGBT）完成期限：自2016年6月14日至2016年6月17日共1周设计依据、要求及主要内容一、设计依据设计参数：输出电压48V、电流4A二、要求及主要内容1．主电路、保护电路、控制电路设计；2．主电路元件的参数计算与选择；3．计算整流变压器参数、选择其容量和规格；4．主电路中过电压过电流保护电路的选择及相应电路元件的计算与选择；5．绘制主电路、保护电路、控制电路设计电气系统原理图；6．写出课程设计报告。其中设计报告要包括有设计的目的，设计原理，设计参数的计算，元器件选型，器件表，电路图的设计说明以及设计的心得等；设计报告3000字以上；指导教师（签字）：批准日期：2016年6月1日2评语：成绩：评阅人：日期：摘要本次电力电子技术课程设计的题目是基于单片机集成电路的桥式可逆斩波电路仿真设计（电源：220V，电机48V,4A,IGBT）。以单片机为核心的桥式可逆斩波电路实现直-直电压的斩波控制，有利于提高变换器的功率密度和功率效率。文章给出其工作模态和工作原理，讨论了三种PWM调制策略，并指出单性调制策略可降低开关损耗。斩波开关元件采用电力电子器件IGBT。系统具有控制灵活、外围器件少、结构简单、精度高、可靠性高等特点，通过仿真得到了验证。直流斩波电路是城市轨道交通车辆电力牵引系统中广泛应用的电力电子电路，主要用于构成驱动直流电机的调压调速主电路和辅助电路的前级。直流斩波基本电路主要有：降压斩波电路、升压斩波电路、再生斩波电路、多象限斩波电路、多相多重斩波电路和GTO斩波电路等。而桥式可逆斩波电路的特点，具有反应速度快、效率高、开关元件承受反压小的特点。本文给出了桥式可逆斩波电路详细的分析和仿真。关键词：斩波器直-直变换器微控制器3目录1、目的与意义.......................................................52、原理.............................................................62.1设计要求.....................................................62.2设计方案.....................................................62.3电路拓扑图...................................................72.3.1主电路.................................................72.3.2控制电路...............................................82.3.3驱动电路...............................................92.3.4保护电路...............................................93、器件选型........................................................103.1555定时芯片简述............................................103.2主电路参数计算..............................................113.2.1占空比................................................113.2.1主电路................................................113.2.2IGBT..................................................114.1仿真平台....................................................134.1.1仿真平台..............................................134.1.2仿真过程..............................................134.2仿真波形....................................................144.2.1输入电压、输出电压....................................144.2.2波形输出..............................................145、心得体会........................................................166、参考文献........................................................177、附录..............................
