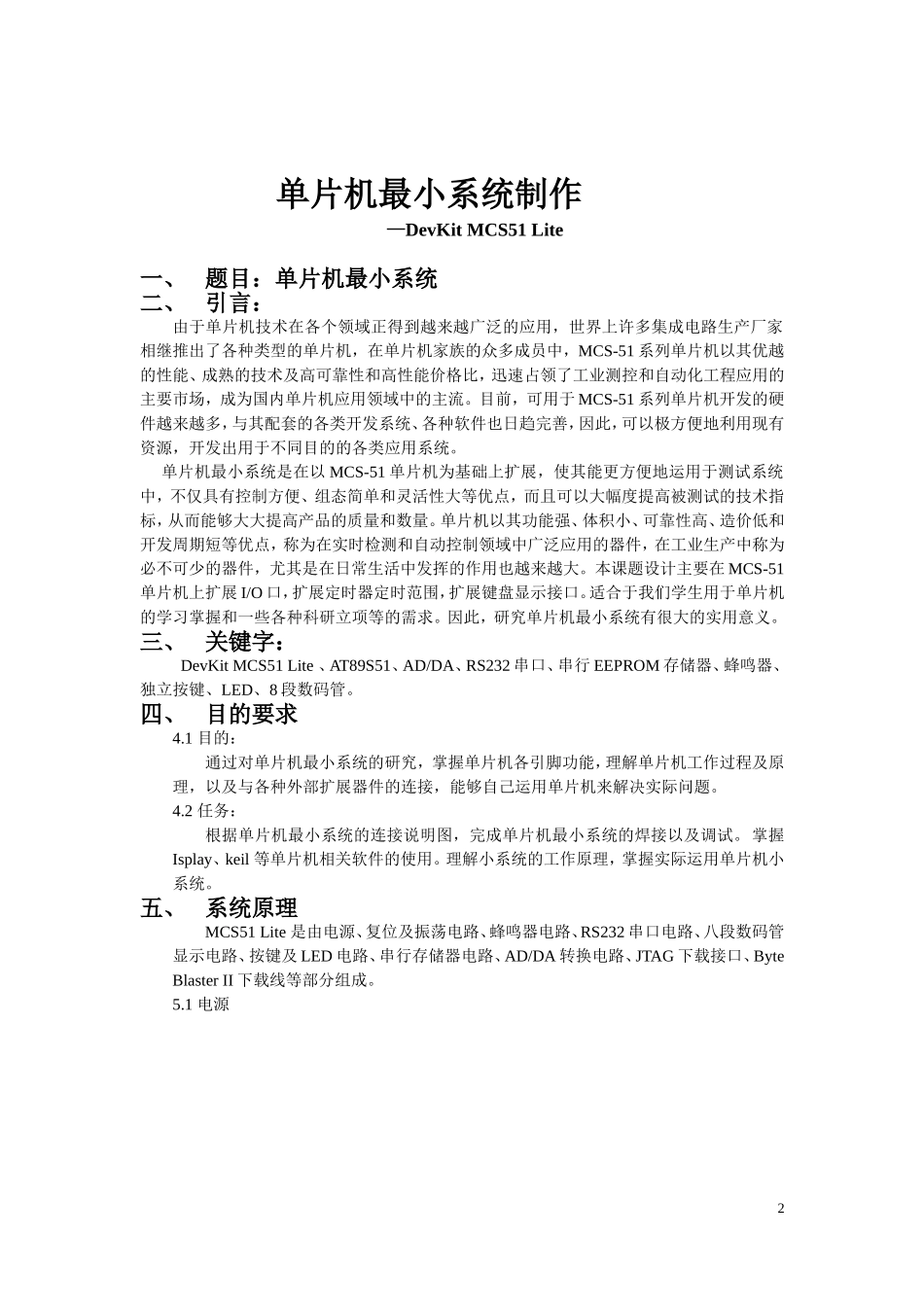

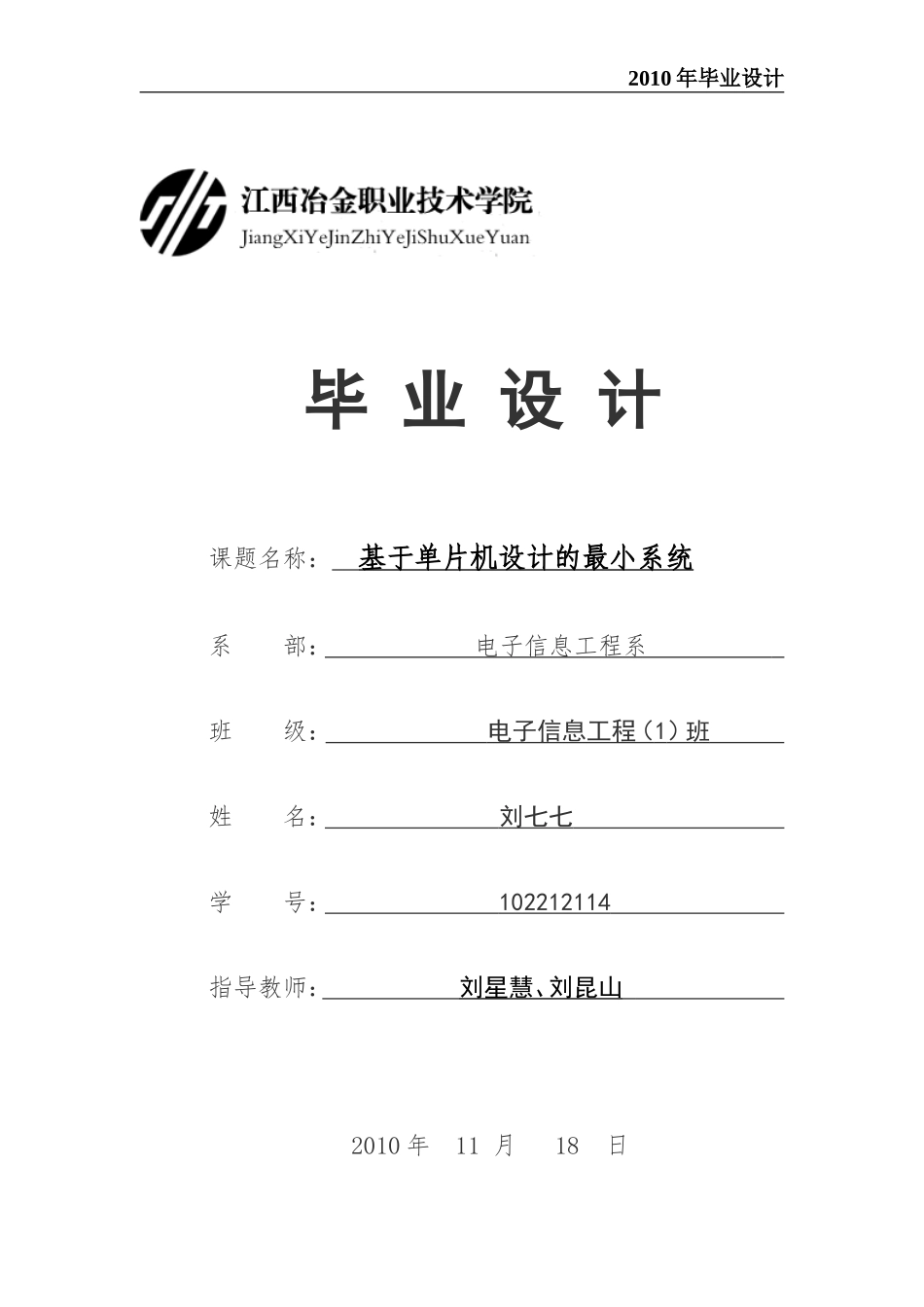

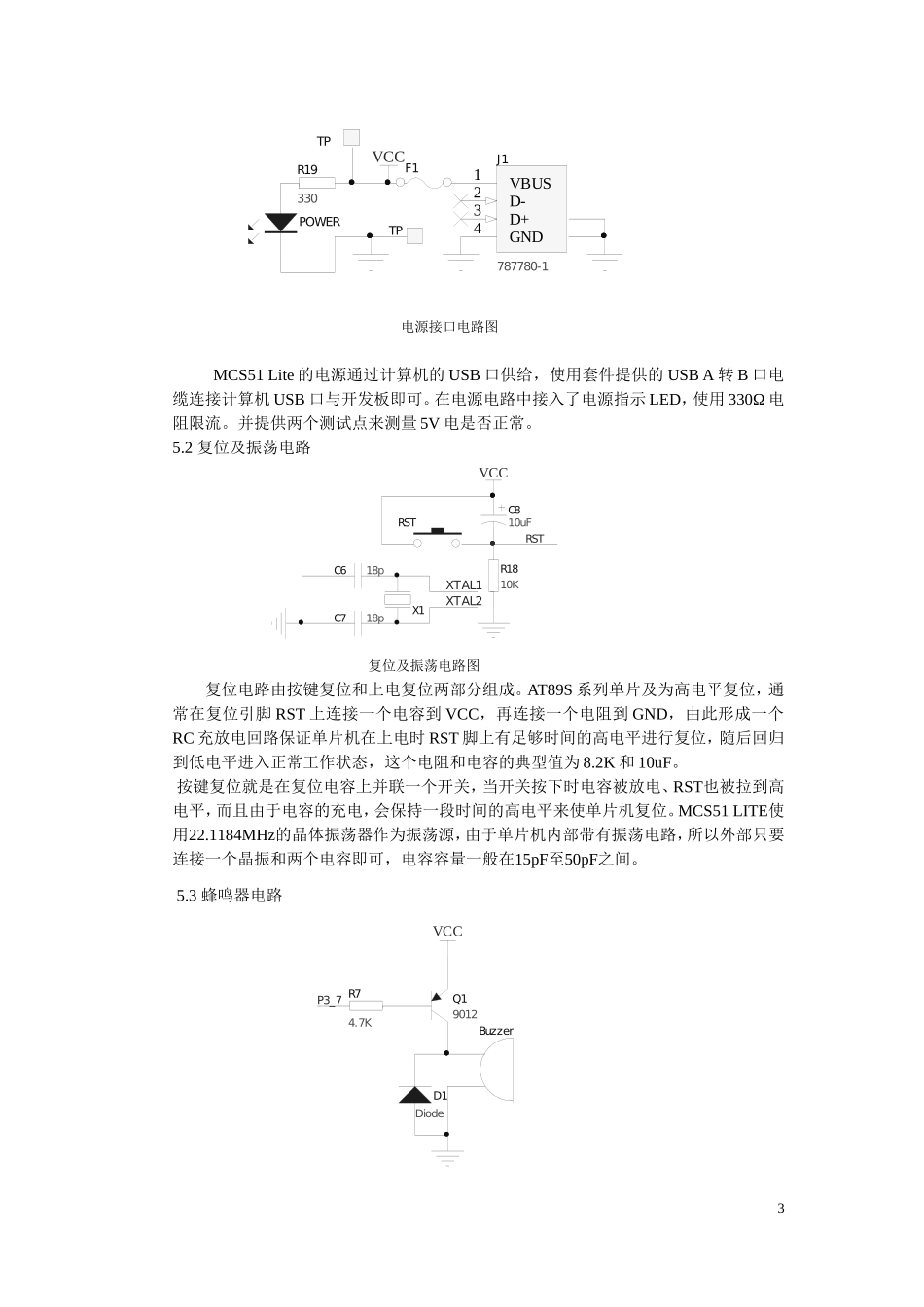

2010年毕业设计毕业设计课题名称：基于单片机设计的最小系统系部：电子信息工程系班级：电子信息工程（1）班姓名：刘七七学号：102212114指导教师：刘星慧、刘昆山2010年11月18日单片机最小系统制作—DevKitMCS51Lite一、题目：单片机最小系统二、引言：由于单片机技术在各个领域正得到越来越广泛的应用，世界上许多集成电路生产厂家相继推出了各种类型的单片机，在单片机家族的众多成员中，MCS-51系列单片机以其优越的性能、成熟的技术及高可靠性和高性能价格比，迅速占领了工业测控和自动化工程应用的主要市场，成为国内单片机应用领域中的主流。目前，可用于MCS-51系列单片机开发的硬件越来越多，与其配套的各类开发系统、各种软件也日趋完善，因此，可以极方便地利用现有资源，开发出用于不同目的的各类应用系统。单片机最小系统是在以MCS-51单片机为基础上扩展，使其能更方便地运用于测试系统中，不仅具有控制方便、组态简单和灵活性大等优点，而且可以大幅度提高被测试的技术指标，从而能够大大提高产品的质量和数量。单片机以其功能强、体积小、可靠性高、造价低和开发周期短等优点，称为在实时检测和自动控制领域中广泛应用的器件，在工业生产中称为必不可少的器件，尤其是在日常生活中发挥的作用也越来越大。本课题设计主要在MCS-51单片机上扩展I/O口，扩展定时器定时范围，扩展键盘显示接口。适合于我们学生用于单片机的学习掌握和一些各种科研立项等的需求。因此，研究单片机最小系统有很大的实用意义。三、关键字：DevKitMCS51Lite、AT89S51、AD/DA、RS232串口、串行EEPROM存储器、蜂鸣器、独立按键、LED、8段数码管。四、目的要求4.1目的：通过对单片机最小系统的研究，掌握单片机各引脚功能，理解单片机工作过程及原理，以及与各种外部扩展器件的连接，能够自己运用单片机来解决实际问题。4.2任务：根据单片机最小系统的连接说明图，完成单片机最小系统的焊接以及调试。掌握Isplay、keil等单片机相关软件的使用。理解小系统的工作原理，掌握实际运用单片机小系统。五、系统原理MCS51Lite是由电源、复位及振荡电路、蜂鸣器电路、RS232串口电路、八段数码管显示电路、按键及LED电路、串行存储器电路、AD/DA转换电路、JTAG下载接口、ByteBlasterII下载线等部分组成。5.1电源2TP330R19VBUS1D-2D+3GND4J1787780-1VCCTPPOWERF1电源接口电路图MCS51Lite的电源通过计算机的USB口供给，使用套件提供的USBA转B口电缆连接计算机USB口与开发板即可。在电源电路中接入了电源指示LED，使用330Ω电阻限流。并提供两个测试点来测量5V电是否正常。5.2复位及振荡电路10uFC8RST10KR18RSTVCCX1C718pC618pXTAL1XTAL2复位及振荡电路图复位电路由按键复位和上电复位两部分组成。AT89S系列单片及为高电平复位，通常在复位引脚RST上连接一个电容到VCC，再连接一个电阻到GND，由此形成一个RC充放电回路保证单片机在上电时RST脚上有足够时间的高电平进行复位，随后回归到低电平进入正常工作状态，这个电阻和电容的典型值为8.2K和10uF。按键复位就是在复位电容上并联一个开关，当开关按下时电容被放电、RST也被拉到高电平，而且由于电容的充电，会保持一段时间的高电平来使单片机复位。MCS51LITE使用22.1184MHz的晶体振荡器作为振荡源，由于单片机内部带有振荡电路，所以外部只要连接一个晶振和两个电容即可，电容容量一般在15pF至50pF之间。5.3蜂鸣器电路BuzzerVCCD1Diode4.7KR7P3_7Q190123蜂鸣器电路图蜂鸣器使用PNP三极管进行驱动控制，板上使用的是直流蜂鸣器，当P3.7输出低电平时，蜂鸣器鸣叫。由于蜂鸣器为感性原件，可以在两端并接一个二极管来起到泄放作用。5.4RS232串口电路RxDTxDVCC0.1uFC10.1uFC40.1uFC20.1uFC31627384951011CN1C1+1VDD2C1-3C2+4C2-5VEE6T2OUT7R2IN8R2OUT9T2IN10T1IN11R1OUT12R1IN13T1OUT14GND15VCC16U1MAX232CPEPTxDPRxDRS232串口电路图RS232串口电路使用MAX232CPE作为电平转换芯片，并通过套件提供的串口电缆连接到计算机背后的COM口（9针D型口），用于MCS51LITE与上位机通信以及和其他串口设备的数据交互。需要注意的是这里在电路板上对TxD和RxD进行了交叉，对应使...
