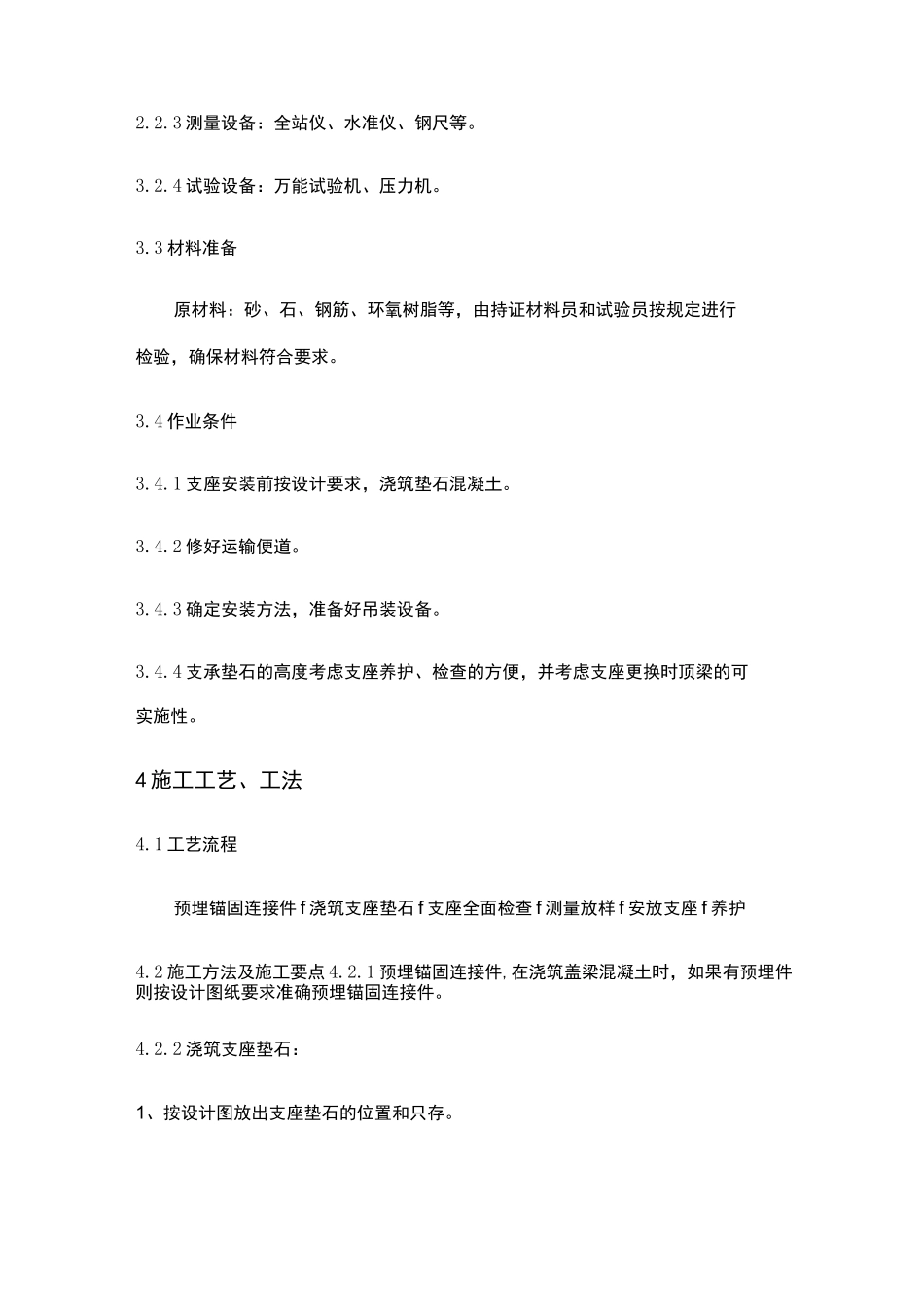

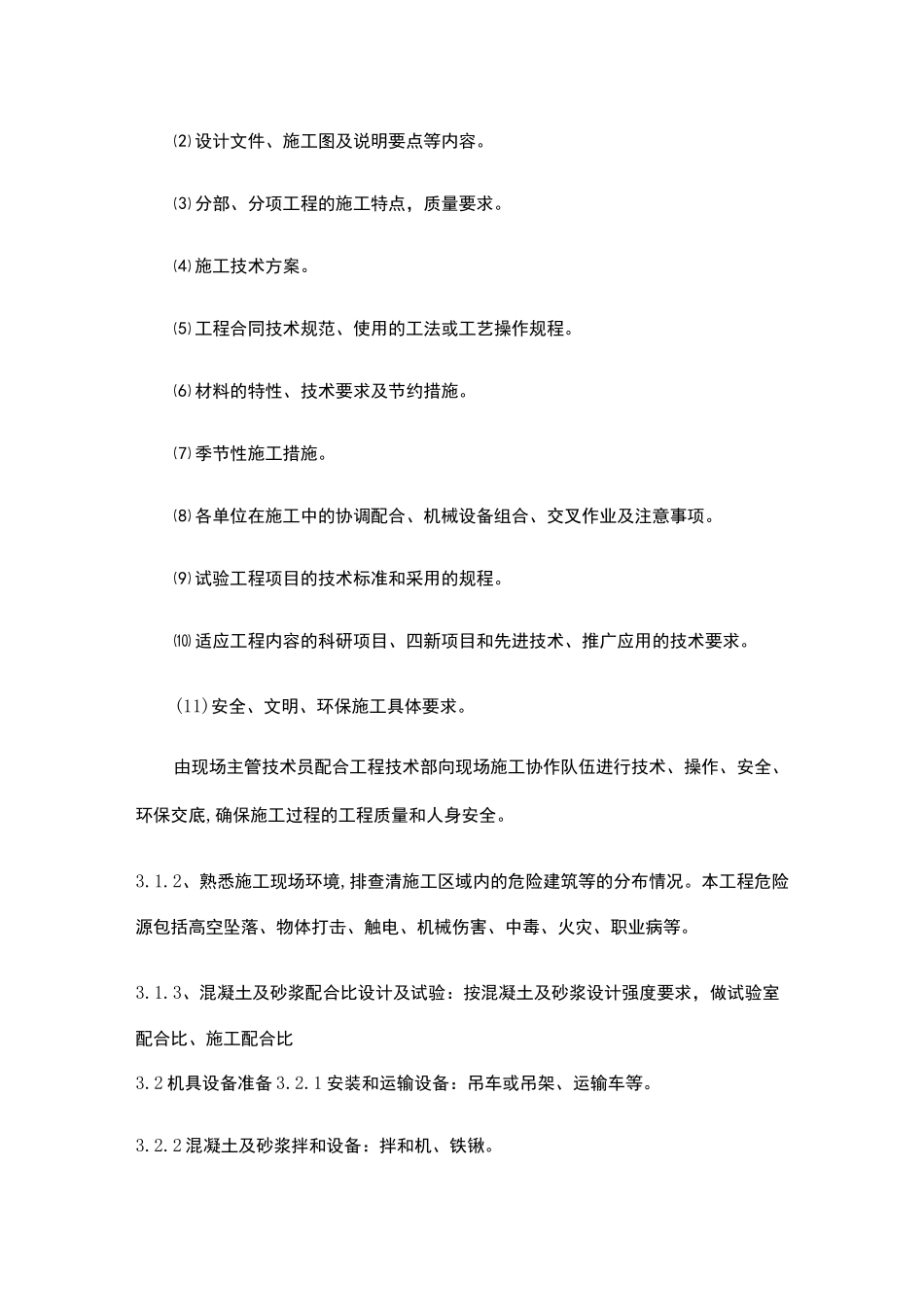

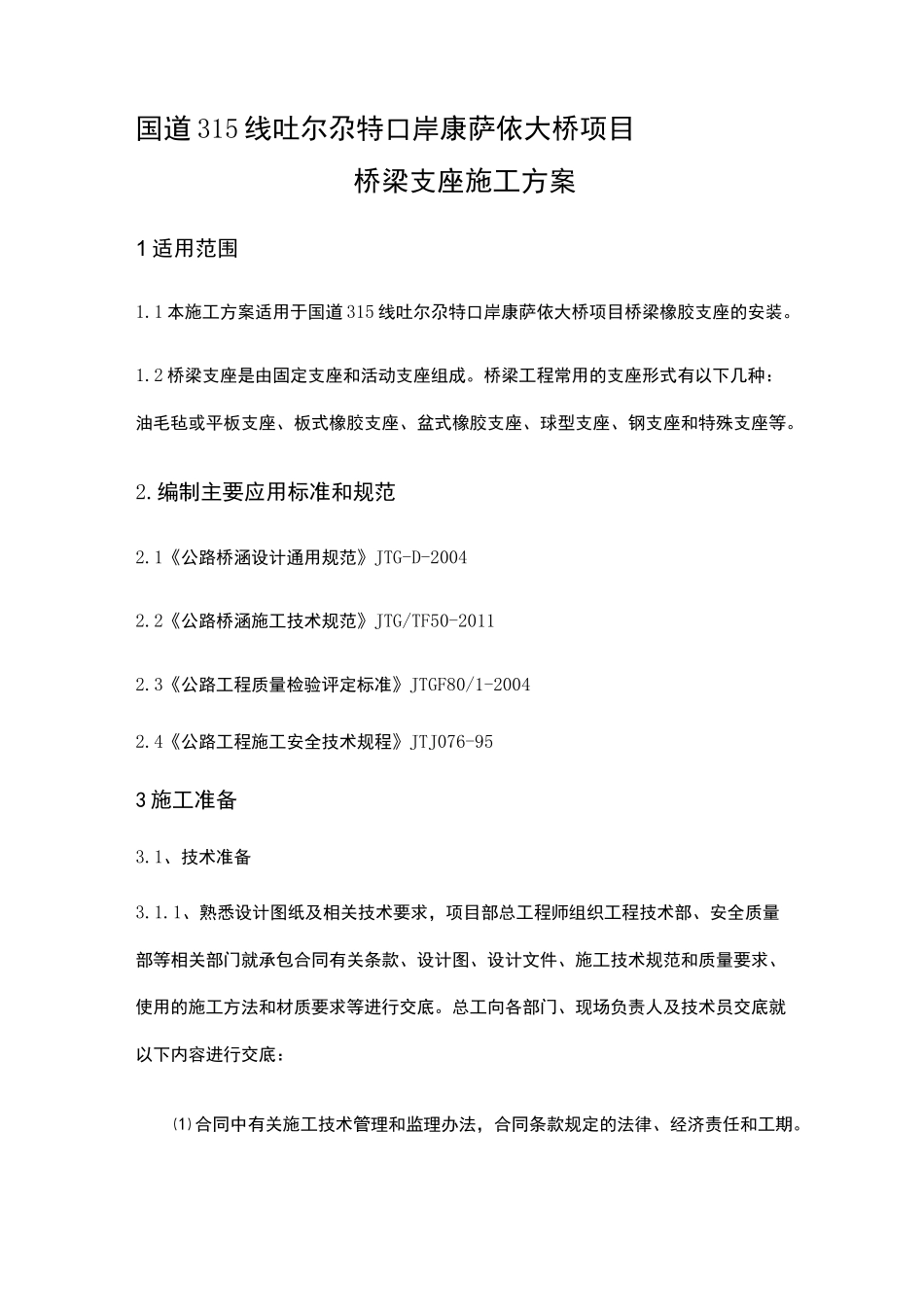

国道315线吐尔尕特口岸康萨依大桥项目桥梁支座施工方案1适用范围1.1本施工方案适用于国道315线吐尔尕特口岸康萨依大桥项目桥梁橡胶支座的安装。1.2桥梁支座是由固定支座和活动支座组成。桥梁工程常用的支座形式有以下几种：油毛毡或平板支座、板式橡胶支座、盆式橡胶支座、球型支座、钢支座和特殊支座等。2.编制主要应用标准和规范2.1《公路桥涵设计通用规范》JTG-D-20042.2《公路桥涵施工技术规范》JTG/TF50-20112.3《公路工程质量检验评定标准》JTGF80/1-20042.4《公路工程施工安全技术规程》JTJ076-953施工准备3.1、技术准备3.1.1、熟悉设计图纸及相关技术要求，项目部总工程师组织工程技术部、安全质量部等相关部门就承包合同有关条款、设计图、设计文件、施工技术规范和质量要求、使用的施工方法和材质要求等进行交底。总工向各部门、现场负责人及技术员交底就以下内容进行交底：⑴合同中有关施工技术管理和监理办法，合同条款规定的法律、经济责任和工期。⑵设计文件、施工图及说明要点等内容。⑶分部、分项工程的施工特点，质量要求。⑷施工技术方案。⑸工程合同技术规范、使用的工法或工艺操作规程。⑹材料的特性、技术要求及节约措施。⑺季节性施工措施。⑻各单位在施工中的协调配合、机械设备组合、交叉作业及注意事项。⑼试验工程项目的技术标准和采用的规程。⑽适应工程内容的科研项目、四新项目和先进技术、推广应用的技术要求。(11)安全、文明、环保施工具体要求。由现场主管技术员配合工程技术部向现场施工协作队伍进行技术、操作、安全、环保交底,确保施工过程的工程质量和人身安全。3.1.2、熟悉施工现场环境,排查清施工区域内的危险建筑等的分布情况。本工程危险源包括高空坠落、物体打击、触电、机械伤害、中毒、火灾、职业病等。3.1.3、混凝土及砂浆配合比设计及试验：按混凝土及砂浆设计强度要求，做试验室配合比、施工配合比3.2机具设备准备3.2.1安装和运输设备：吊车或吊架、运输车等。3.2.2混凝土及砂浆拌和设备：拌和机、铁锹。2.2.3测量设备：全站仪、水准仪、钢尺等。3.2.4试验设备：万能试验机、压力机。3.3材料准备原材料：砂、石、钢筋、环氧树脂等，由持证材料员和试验员按规定进行检验，确保材料符合要求。3.4作业条件3.4.1支座安装前按设计要求，浇筑垫石混凝土。3.4.2修好运输便道。3.4.3确定安装方法，准备好吊装设备。3.4.4支承垫石的高度考虑支座养护、检查的方便，并考虑支座更换时顶梁的可实施性。4施工工艺、工法4.1工艺流程预埋锚固连接件f浇筑支座垫石f支座全面检查f测量放样f安放支座f养护4.2施工方法及施工要点4.2.1预埋锚固连接件,在浇筑盖梁混凝土时，如果有预埋件则按设计图纸要求准确预埋锚固连接件。4.2.2浇筑支座垫石：1、按设计图放出支座垫石的位置和只存。2、将支座位置处混凝土进行凿毛处理，凿毛后，将浮渣、杂物，清理冲洗干净。3、绑扎和铺设支座垫石钢筋网片。4、支好模板，浇筑混凝土，并捣固密实，及时收浆、抹面、覆盖，养生7d。4.2.3支座全面检查1按设计要求检查支座的规格、尺寸是否符合规定，产品合格证书是否齐全，有无技术性能指标等。2厂家设置的预偏值是否正确，必要时进行更正。3查看支座部件有无丢失、损坏，滑动面上的四氟滑板和不锈钢板不得有划痕、碰伤等。盆式橡胶制作应查看橡胶块与盆底间有无压缩空气，若有，排除空气，保持紧密。4活动支座安装前，用丙酮或酒精仔细擦洗各相对滑移面，擦净后在四氟板的储油槽内注满硅脂润滑剂，并注意保持清洁。支座的其他部件也擦洗干净。4.2.4测量放样1支座安装前，再次测量支承垫石标高外，对两个方向的四角高差进行测量，其四角高差不大于1mm。2测量并放出支座纵横向十字中线，标出支座准确安放位置。支座纵桥向中线应与主桥中心线重合或平行。4.2.5支座安装按放样位置，将支座安装入位，反复测定支座中心线位置，以及支座中心和四角高程。4..2.6盆式橡胶支座锚固1当采用地脚螺栓连接时，待砂浆或混凝土达到要求的强度后，及时将地脚螺栓拧紧锚固。2当采用焊接锚固时，待支座定位后，用断续跳跃的焊接方法，将支座的顶板、底板分别与预埋钢板焊在一起，然后逐步...
