机械设计课程设计一级减速器设计VIP免费

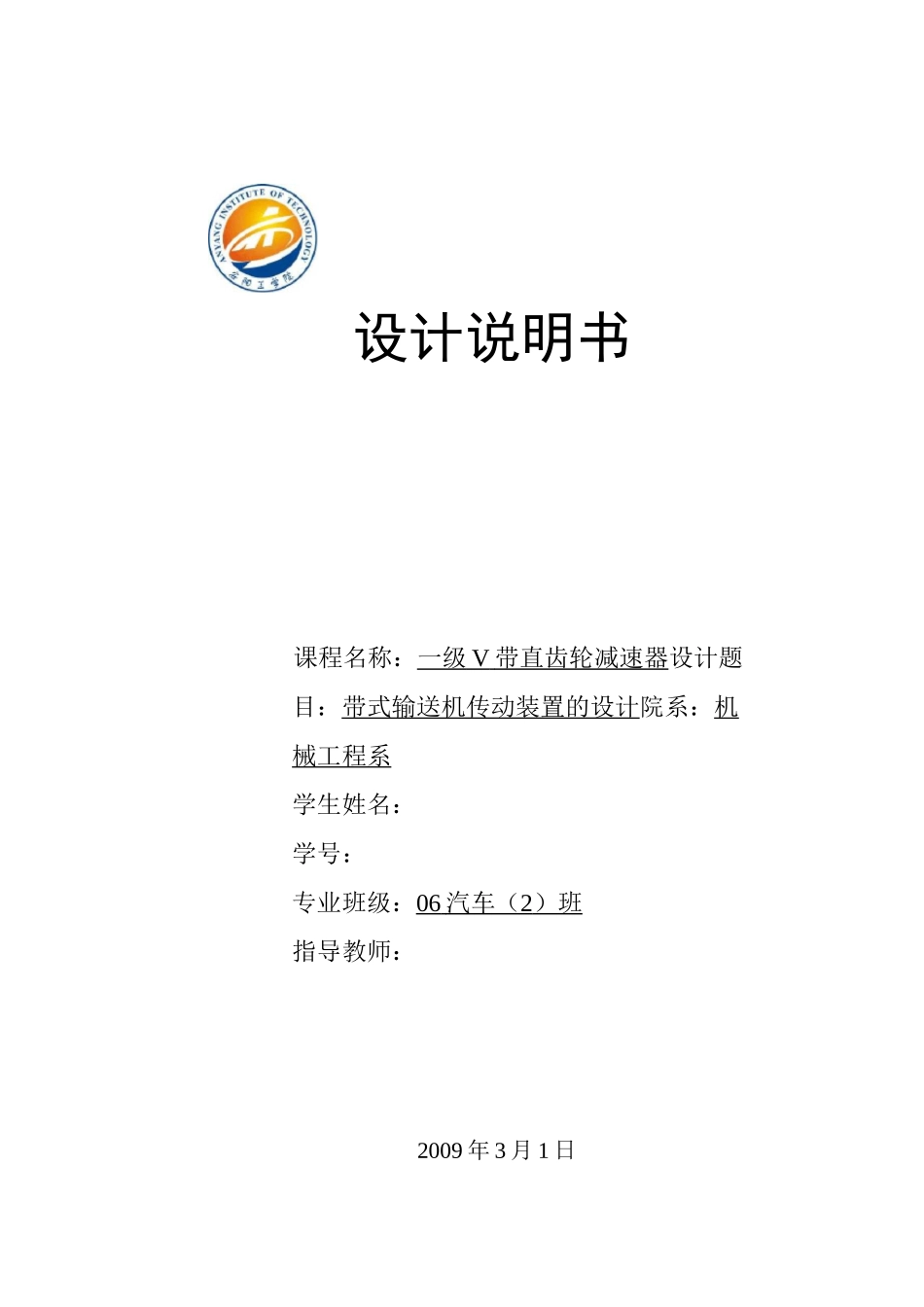

机械设计课程设计一级减速器设计_第1页
1/12

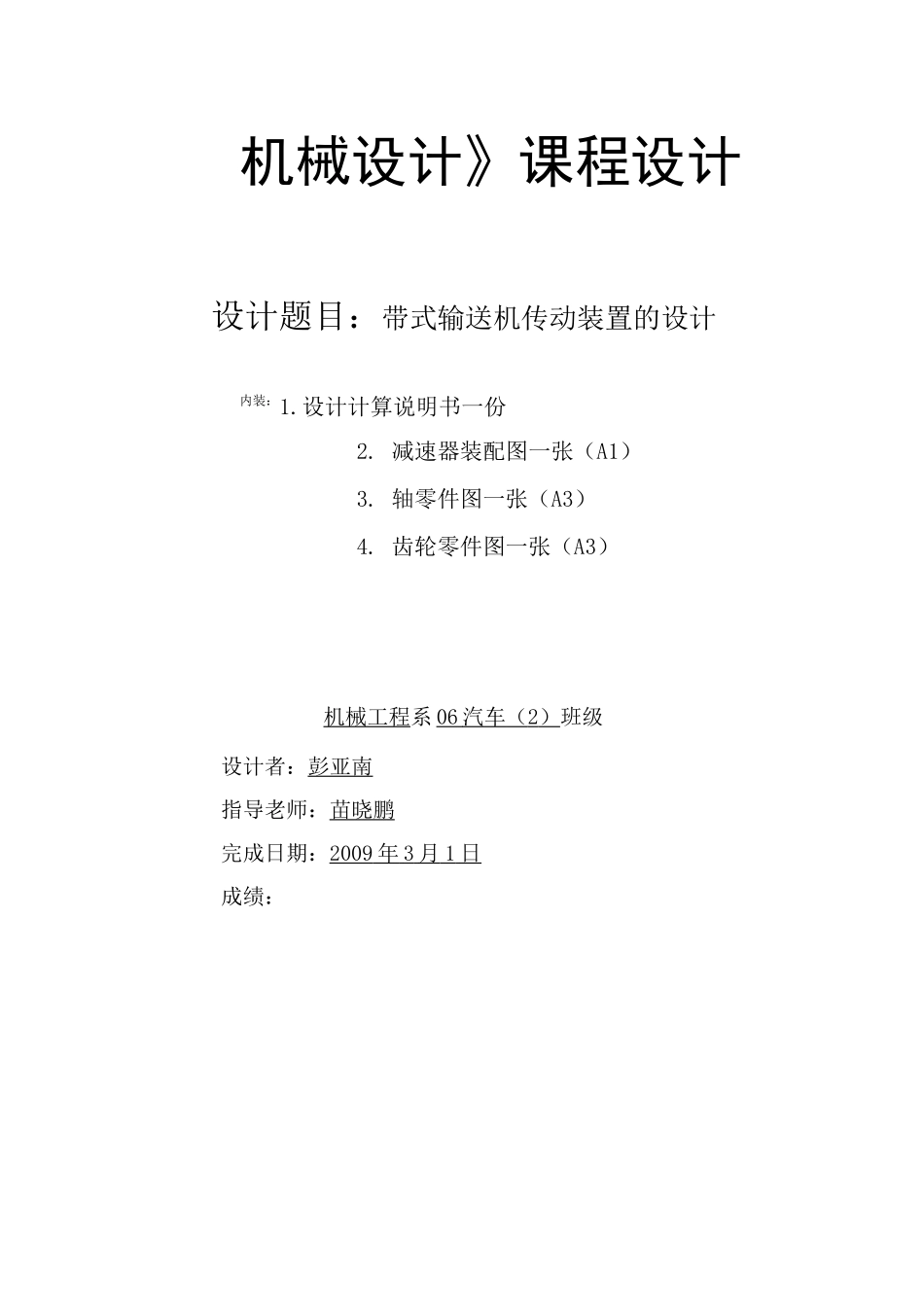

机械设计课程设计一级减速器设计_第2页
2/12

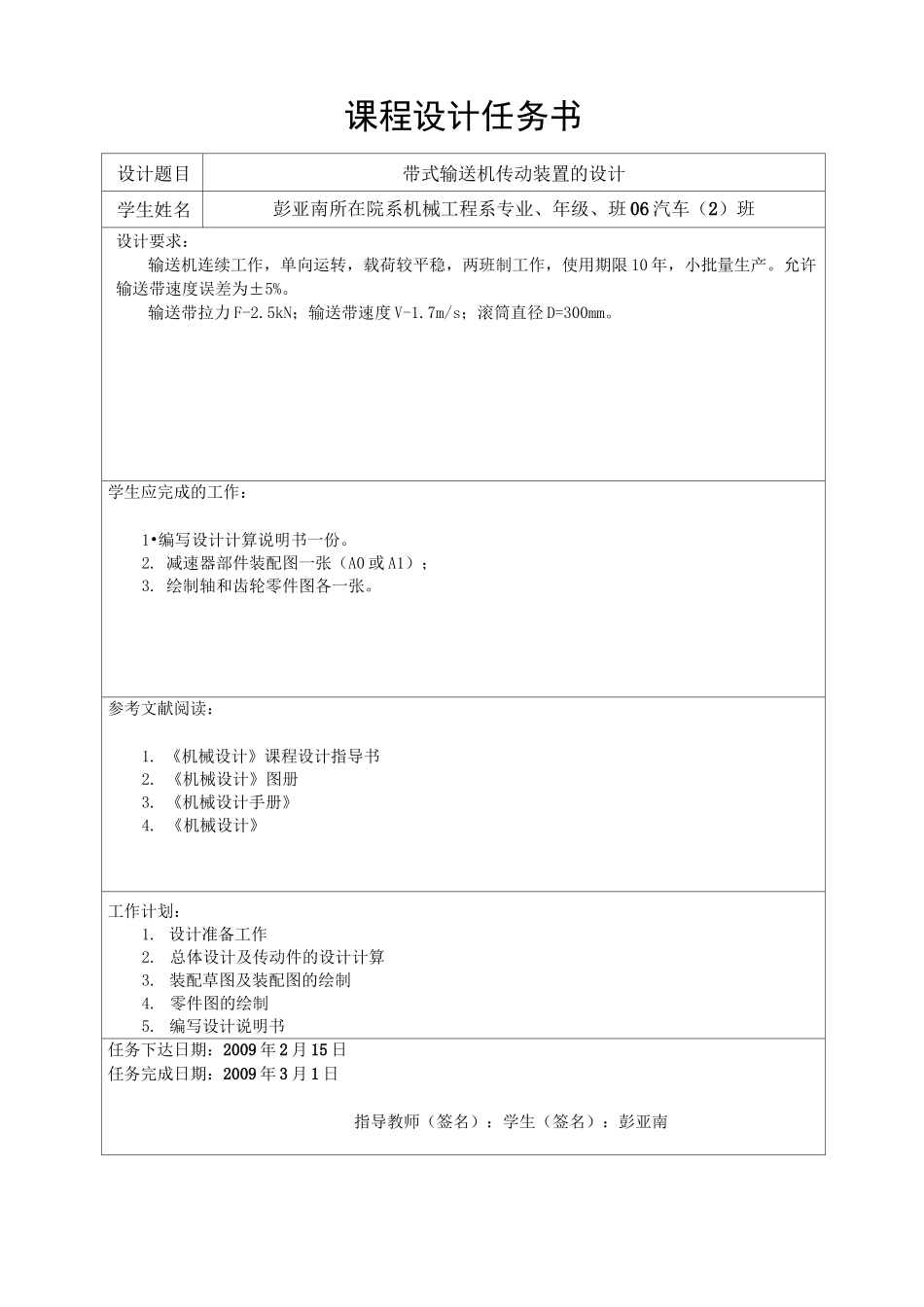

机械设计课程设计一级减速器设计_第3页
3/12
设计说明书课程名称:一级V带直齿轮减速器设计题目:带式输送机传动装置的设计院系:机械工程系学生姓名:学号:专业班级:06汽车(2)班指导教师:2009年3月1日机械设计》课程设计设计题目:带式输送机传动装置的设计内装:1.设计计算说明书一份2.减速器装配图一张(A1)3.轴零件图一张(A3)4.齿轮零件图一张(A3)机械工程系06汽车(2)班级设计者:彭亚南指导老师:苗晓鹏完成日期:2009年3月1日成绩:课程设计任务书设计题目带式输送机传动装置的设计学生姓名彭亚南所在院系机械工程系专业、年级、班06汽车(2)班设计要求:输送机连续工作,单向运转,载荷较平稳,两班制工作,使用期限10年,小批量生产。允许输送带速度误差为±5%。输送带拉力F-2.5kN;输送带速度V-1.7m/s;滚筒直径D=300mm。学生应完成的工作:1•编写设计计算说明书一份。2.减速器部件装配图一张(A0或A1);3.绘制轴和齿轮零件图各一张。参考文献阅读:1.《机械设计》课程设计指导书2.《机械设计》图册3.《机械设计手册》4.《机械设计》工作计划:1.设计准备工作2.总体设计及传动件的设计计算3.装配草图及装配图的绘制4.零件图的绘制5.编写设计说明书任务下达日期:2009年2月15日任务完成日期:2009年3月1日指导教师(签名):学生(签名):彭亚南带式输送机传动装置的设计摘要:齿轮传动是应用极为广泛和特别重要的一种机械传动形式,它可以用来在空间的任意轴之间传递运动和动力,目前齿轮传动装置正逐步向小型化,高速化,低噪声,高可靠性和硬齿面技术方向发展,齿轮传动具有传动平稳可靠,传动效率高(一般可以达到94%以上,精度较高的圆柱齿轮副可以达到99%),传递功率范围广(可以从仪表中齿轮微小功率的传动到大型动力机械几万千瓦功率的传动)速度范围广(齿轮的圆周速度可以从O.lm/s到200m/s或更高,转速可以从lr/min到20000r/min或更高),结构紧凑,维护方便等优点。因此,它在各种机械设备和仪器仪表中被广泛使用。本文设计的就是一种典型的一级圆柱直齿轮减速器的传动装置。其中小齿轮材料为40Cr(调质),硬度约为240HBS,大齿轮材料为45钢(调质),硬度约为215HBS,齿轮精度等级为8级。轴、轴承、键均选用钢质材料。关键词:减速器、齿轮、轴、轴承、键、联轴器机械设计课程设计计算说明书1.一、课程设计任务书…………………………………1二、摘要和关键词22.一、传动方案拟定3各部件选择、设计计算、校核二、电动机选择3三、计算总传动比及分配各级的传动比4四、运动参数及动力参数计算6五、传动零件的设计计算7六、轴的设计计算10七、滚动轴承的选择及校核计算12八、键联接的选择及校核计算13九、箱体设计14机械设计》课程设计设计题目:带式输送机传动装置的设计内装:1.设计计算说明书一份2.减速器装配图一张(A)3.轴零件图一张(A)4.齿轮零件图一张(A)机械工程系06汽车(2)班级设计者:彭亚南指导老师:苗晓鹏完成日期:2009年3月1日成绩:n总=°・P工作=5・12KWn滚筒,=108.2r/计算过程及计算说明一、传动方案拟定(1)工作条件:使用年限10年,工作为二班工作制,单向运转,小批量生产,载荷平稳,环境清洁。(2)原始数据:滚筒圆周力F=2.5kN;带速V=1.7m/s;滚筒直径D=300mm。二、电动机选择1、电动机类型的选择:Y系列三相异步电动机2、电动机功率选择:(1)传动装置的总功率:n二nxn3xnxnxn总带轴承齿轮联轴器滚筒=0.96X0.983X0.97X0.99X0.96=0.83(2)电机所需的工作功率:P=FV/(i000n工作,/总、=2500X1.7/(1000X0.83)=5.12KW3、确定电动机转速:计算滚筒工作转速:n=60X1000V/nD筒/=60X1000X1.7/nX30011■11r电动机型号i=8.87总据手册得i=3.86齿轮i=2.3带n=960r/minIn=417.39r/mIIinn=108.13r/mIIIP=4.92KWIP=4.67KWIIP=4.48KWT=112.6N・mIT=412.15N・II=108.2r/min按手册P7表1推荐的传动比合理范围,取圆柱齿轮传动一级减速器传动比范围I'广3~6。取V带传动比I'=2~4,则总传动比理时范围为I'=6~24故电动机转速的可选范围为'=I'Xnn=(6~24)X108.2=649.4~2597.4r/min口筒符合这一范围的同步转速有Z50、1000和1500r/min根据容量和转速,由有关手册查出有三种适用的电动机型号:...
