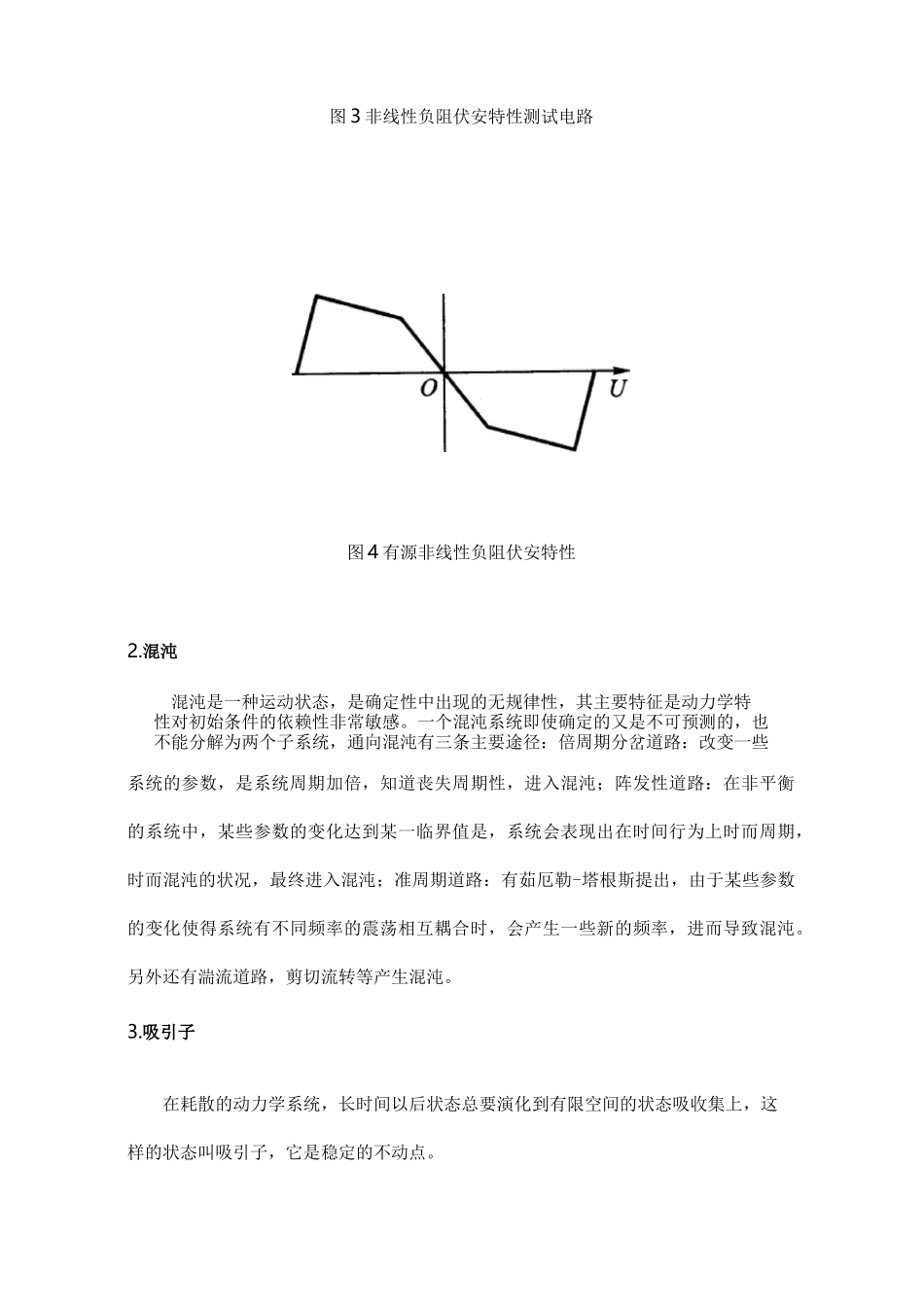

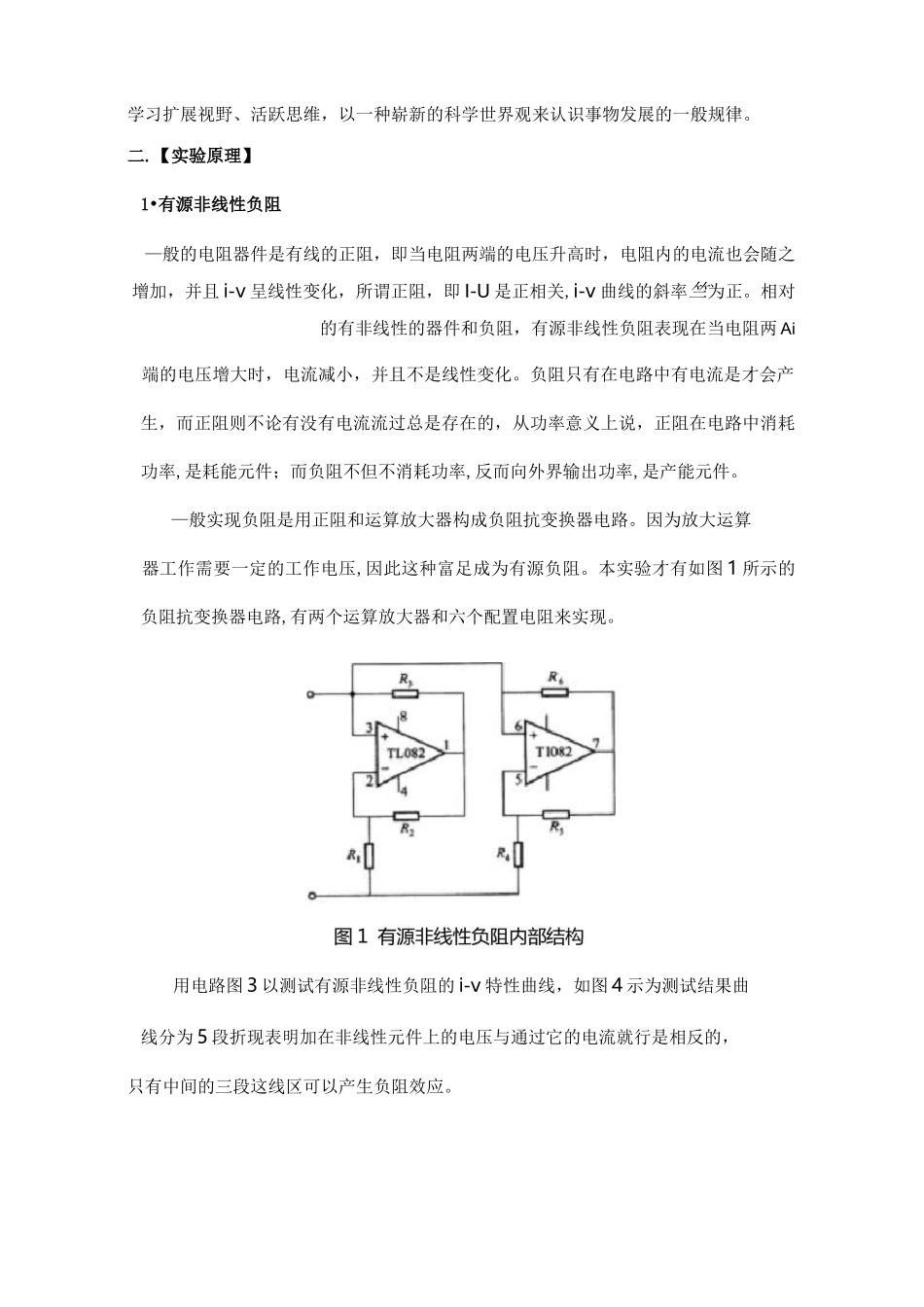

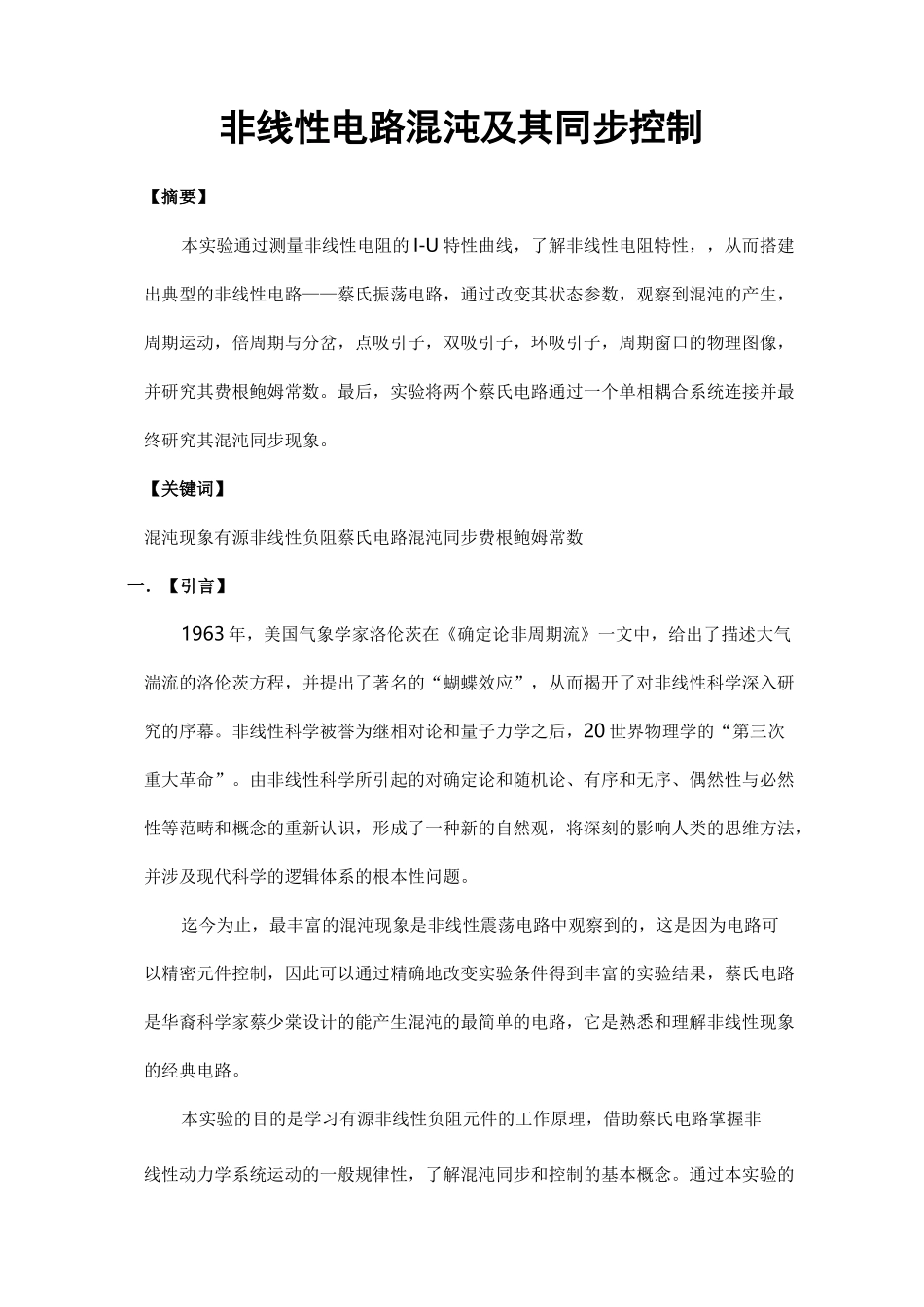

非线性电路混沌及其同步控制【摘要】本实验通过测量非线性电阻的I-U特性曲线，了解非线性电阻特性，，从而搭建出典型的非线性电路——蔡氏振荡电路，通过改变其状态参数，观察到混沌的产生，周期运动，倍周期与分岔，点吸引子，双吸引子，环吸引子，周期窗口的物理图像，并研究其费根鲍姆常数。最后，实验将两个蔡氏电路通过一个单相耦合系统连接并最终研究其混沌同步现象。【关键词】混沌现象有源非线性负阻蔡氏电路混沌同步费根鲍姆常数一．【引言】1963年，美国气象学家洛伦茨在《确定论非周期流》一文中，给出了描述大气湍流的洛伦茨方程，并提出了著名的“蝴蝶效应”，从而揭开了对非线性科学深入研究的序幕。非线性科学被誉为继相对论和量子力学之后，20世界物理学的“第三次重大革命”。由非线性科学所引起的对确定论和随机论、有序和无序、偶然性与必然性等范畴和概念的重新认识，形成了一种新的自然观，将深刻的影响人类的思维方法，并涉及现代科学的逻辑体系的根本性问题。迄今为止，最丰富的混沌现象是非线性震荡电路中观察到的，这是因为电路可以精密元件控制，因此可以通过精确地改变实验条件得到丰富的实验结果，蔡氏电路是华裔科学家蔡少棠设计的能产生混沌的最简单的电路，它是熟悉和理解非线性现象的经典电路。本实验的目的是学习有源非线性负阻元件的工作原理，借助蔡氏电路掌握非线性动力学系统运动的一般规律性，了解混沌同步和控制的基本概念。通过本实验的学习扩展视野、活跃思维，以一种崭新的科学世界观来认识事物发展的一般规律。二.【实验原理】1•有源非线性负阻—般的电阻器件是有线的正阻，即当电阻两端的电压升高时，电阻内的电流也会随之增加，并且i-v呈线性变化，所谓正阻，即I-U是正相关,i-v曲线的斜率竺为正。相对的有非线性的器件和负阻，有源非线性负阻表现在当电阻两Ai端的电压增大时，电流减小，并且不是线性变化。负阻只有在电路中有电流是才会产生，而正阻则不论有没有电流流过总是存在的，从功率意义上说，正阻在电路中消耗功率,是耗能元件；而负阻不但不消耗功率,反而向外界输出功率,是产能元件。—般实现负阻是用正阻和运算放大器构成负阻抗变换器电路。因为放大运算器工作需要一定的工作电压,因此这种富足成为有源负阻。本实验才有如图1所示的负阻抗变换器电路,有两个运算放大器和六个配置电阻来实现。用电路图3以测试有源非线性负阻的i-v特性曲线，如图4示为测试结果曲线分为5段折现表明加在非线性元件上的电压与通过它的电流就行是相反的，只有中间的三段这线区可以产生负阻效应。图3非线性负阻伏安特性测试电路图4有源非线性负阻伏安特性2.混沌混沌是一种运动状态，是确定性中出现的无规律性，其主要特征是动力学特性对初始条件的依赖性非常敏感。一个混沌系统即使确定的又是不可预测的，也不能分解为两个子系统，通向混沌有三条主要途径：倍周期分岔道路：改变一些系统的参数，是系统周期加倍，知道丧失周期性，进入混沌；阵发性道路：在非平衡的系统中，某些参数的变化达到某一临界值是，系统会表现出在时间行为上时而周期，时而混沌的状况，最终进入混沌；准周期道路：有茹厄勒-塔根斯提出，由于某些参数的变化使得系统有不同频率的震荡相互耦合时，会产生一些新的频率，进而导致混沌。另外还有湍流道路，剪切流转等产生混沌。3.吸引子在耗散的动力学系统，长时间以后状态总要演化到有限空间的状态吸收集上，这样的状态叫吸引子，它是稳定的不动点。吸引子根据形态分为：（1）点吸引子——系统的运动在相空间中的轨迹最终到达一点点，常见的有点吸引子、叫点吸引子。点吸引子代表定常的运动形态。（2）极限环吸引子——相空间任意点发出的轨道曲线一条闭合轨道，它代表周期运动状态，又叫做周期吸引子，对离散映射，若有一个不动点切实稳定，那么就代表极限环吸引子。（3）不变环面吸引子：当相空间的运动轨线都趋向换面，就是环面吸引子，它代表准周期的运动形态。（4）奇怪吸引子：轨道吸引到有限区域后，它好像在趋于某些不动点，但又跑了出来，它又好像在绕圈但又无规则，从而形成奇怪吸引子。它代表非周期性的运动形态。在...
