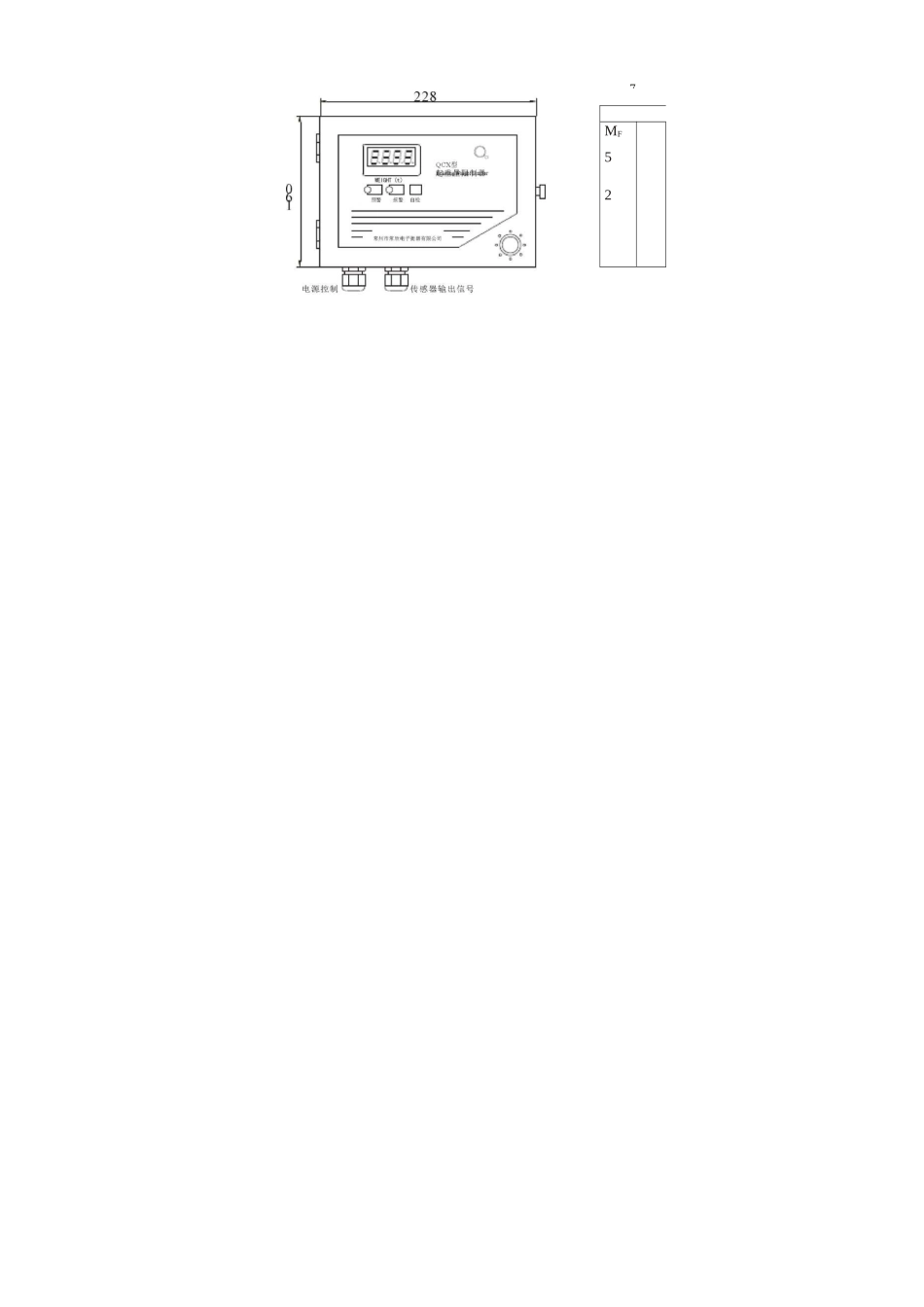

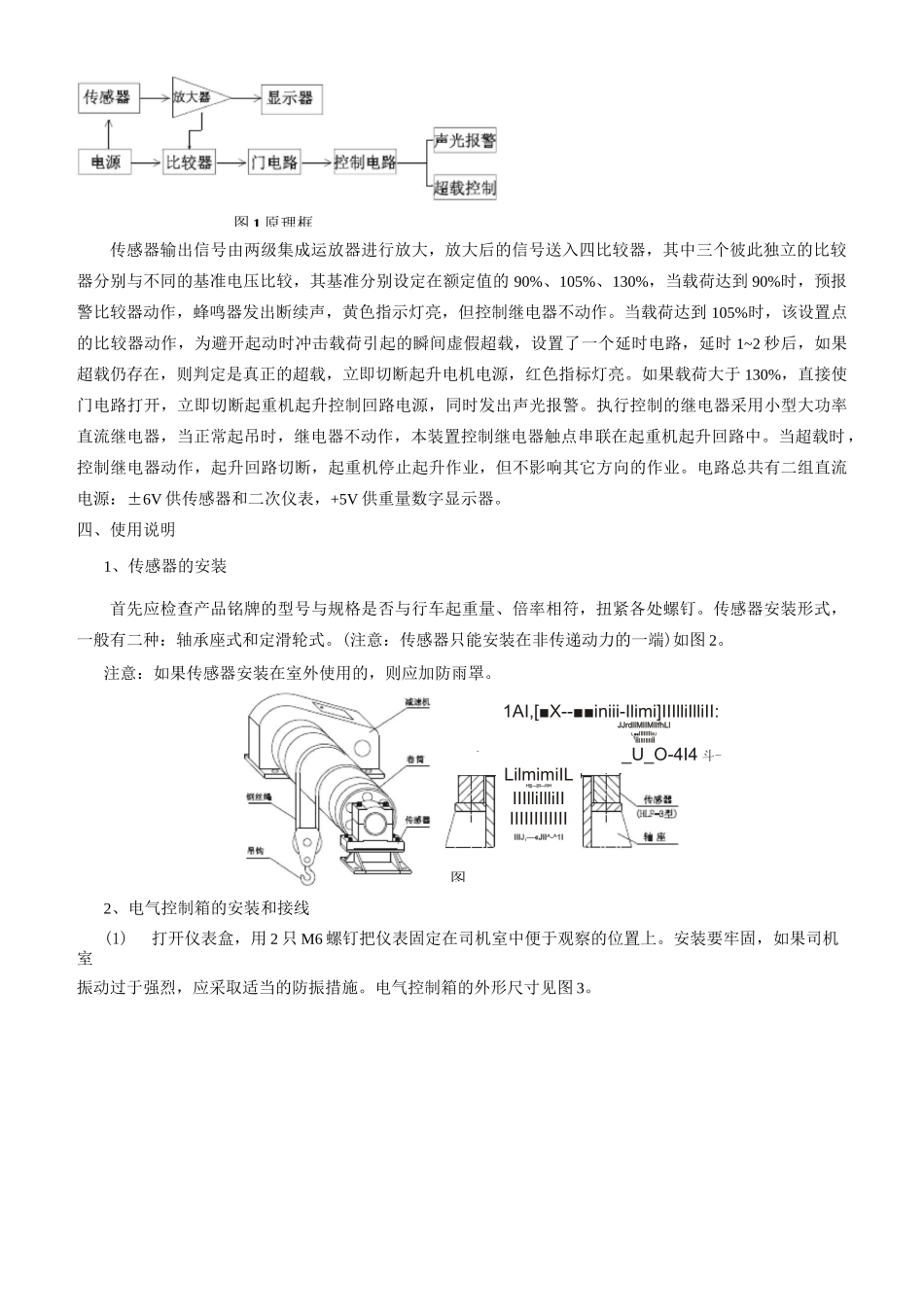

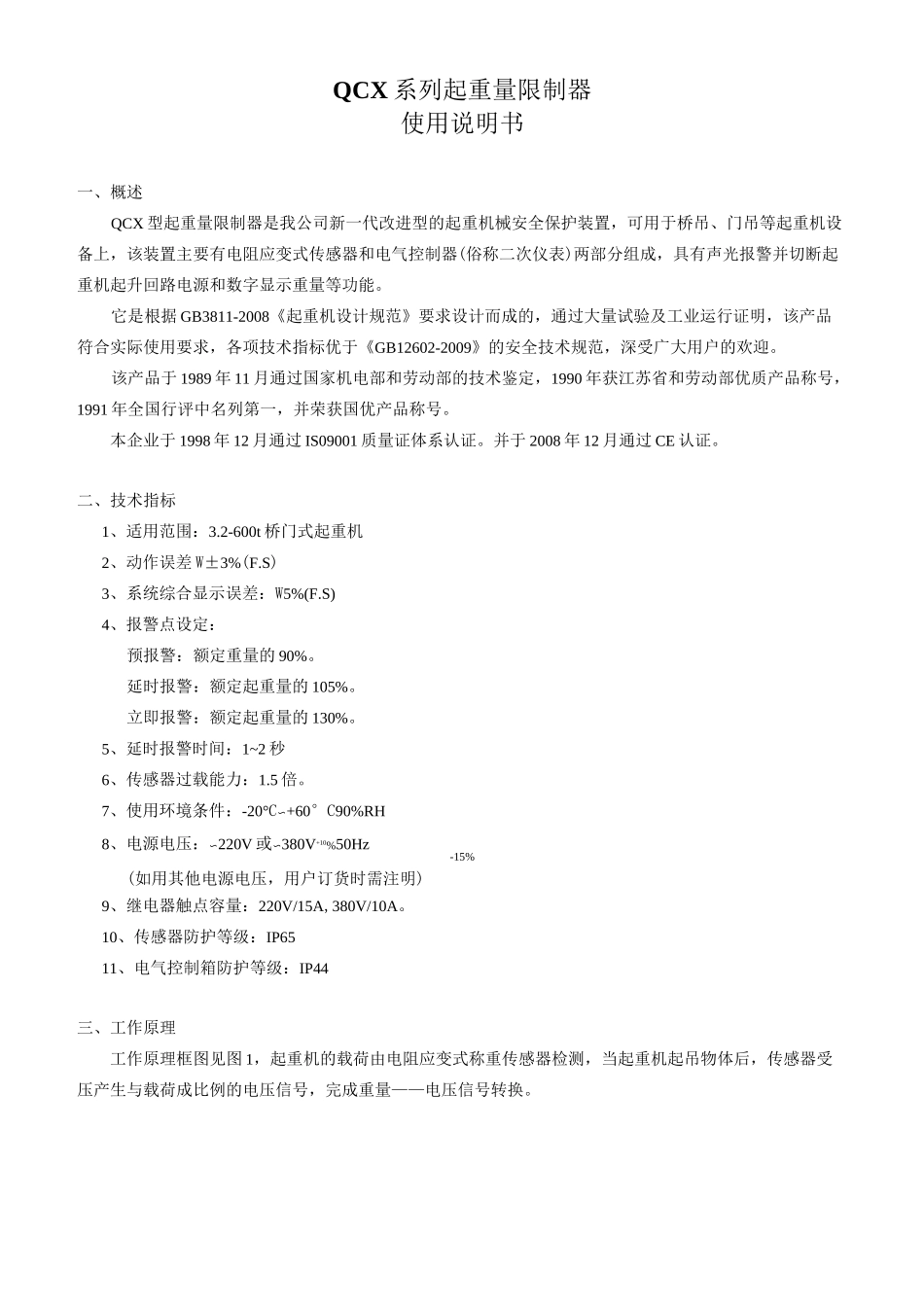

QCX系列起重量限制器使用说明书一、概述QCX型起重量限制器是我公司新一代改进型的起重机械安全保护装置，可用于桥吊、门吊等起重机设备上，该装置主要有电阻应变式传感器和电气控制器(俗称二次仪表)两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。它是根据GB3811-2008《起重机设计规范》要求设计而成的，通过大量试验及工业运行证明，该产品符合实际使用要求，各项技术指标优于《GB12602-2009》的安全技术规范，深受广大用户的欢迎。该产品于1989年11月通过国家机电部和劳动部的技术鉴定，1990年获江苏省和劳动部优质产品称号，1991年全国行评中名列第一，并荣获国优产品称号。本企业于1998年12月通过IS09001质量证体系认证。并于2008年12月通过CE认证。二、技术指标1、适用范围：3.2-600t桥门式起重机2、动作误差W±3%(F.S)3、系统综合显示误差：W5%(F.S)4、报警点设定：预报警：额定重量的90%。延时报警：额定起重量的105%。立即报警：额定起重量的130%。5、延时报警时间：1~2秒6、传感器过载能力：1.5倍。7、使用环境条件：-20°C〜+60°C90%RH8、电源电压：〜220V或〜380V+10%50Hz-15%(如用其他电源电压，用户订货时需注明)9、继电器触点容量：220V/15A,380V/10A。10、传感器防护等级：IP6511、电气控制箱防护等级：IP44三、工作原理工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量——电压信号转换。-传感器输出信号由两级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、105%、130%，当载荷达到90%时，预报警比较器动作，蜂鸣器发出断续声，黄色指示灯亮，但控制继电器不动作。当载荷达到105%时，该设置点的比较器动作，为避开起动时冲击载荷引起的瞬间虚假超载，设置了一个延时电路，延时1~2秒后，如果超载仍存在，则判定是真正的超载，立即切断起升电机电源，红色指标灯亮。如果载荷大于130%，直接使门电路打开，立即切断起重机起升控制回路电源，同时发出声光报警。执行控制的继电器采用小型大功率直流继电器，当正常起吊时，继电器不动作，本装置控制继电器触点串联在起重机起升回路中。当超载时，控制继电器动作，起升回路切断，起重机停止起升作业，但不影响其它方向的作业。电路总共有二组直流电源：±6V供传感器和二次仪表，+5V供重量数字显示器。四、使用说明1、传感器的安装首先应检查产品铭牌的型号与规格是否与行车起重量、倍率相符，扭紧各处螺钉。传感器安装形式，一般有二种：轴承座式和定滑轮式。(注意：传感器只能安装在非传递动力的一端)如图2。注意：如果传感器安装在室外使用的，则应加防雨罩。1AI,[■X--■■iniii-Ilimi]IIIlliIlliII:JJrdlIMIIMIIfhLlL■■IIIIIIIIiiU1iiIIIIIIIIii_U_O-4I4斗-LilmimiILH|||—||II—IIIHIIIlliIlliIIIIIIIIIIIIIIIIIJ,—«JII^-^1I2、电气控制箱的安装和接线(1)打开仪表盒，用2只M6螺钉把仪表固定在司机室中便于观察的位置上。安装要牢固，如果司机室振动过于强烈，应采取适当的防振措施。电气控制箱的外形尺寸见图3。图1原理框I图MF527图3(2)不得安装于直接雨淋和有强烈腐蚀性介质的环境中。(3)电气控制箱的交流电源应接在起重机电源的进线端，不受其它电器设备的控制。(4)电气控制箱安装完成后，按行线标准悬挂于电缆架上与起重机小车一起移动。VA、丄、V+、V-的连接对应标记不可接错。vC作为测试点。(5)传感器和电气控制箱之间的连线用RVVP4X0.4mm2屏蔽电缆连接，传感器屏蔽线接地一定要可靠。电源线接仪表电源端(〜220V接1、2端子；〜380V接1、3端子)，控制线接£端子，使J2串接在起重机起升控制回路中。导线选用橡胶软电缆，低电压控制的回路，控制线应尽可能粗，若控制电压为〜36V以下，控制线应加粗到1.5mm2。(6)外壳必须可靠接地，安装和接线应符合GB3811-2008《起重机设计规范》有关要求。3、调整和装机试验传感器和电气控制箱安装接线完成后，按以下步骤检查，并进行系统调整和装机试验。(1)检查电源进线处对...
