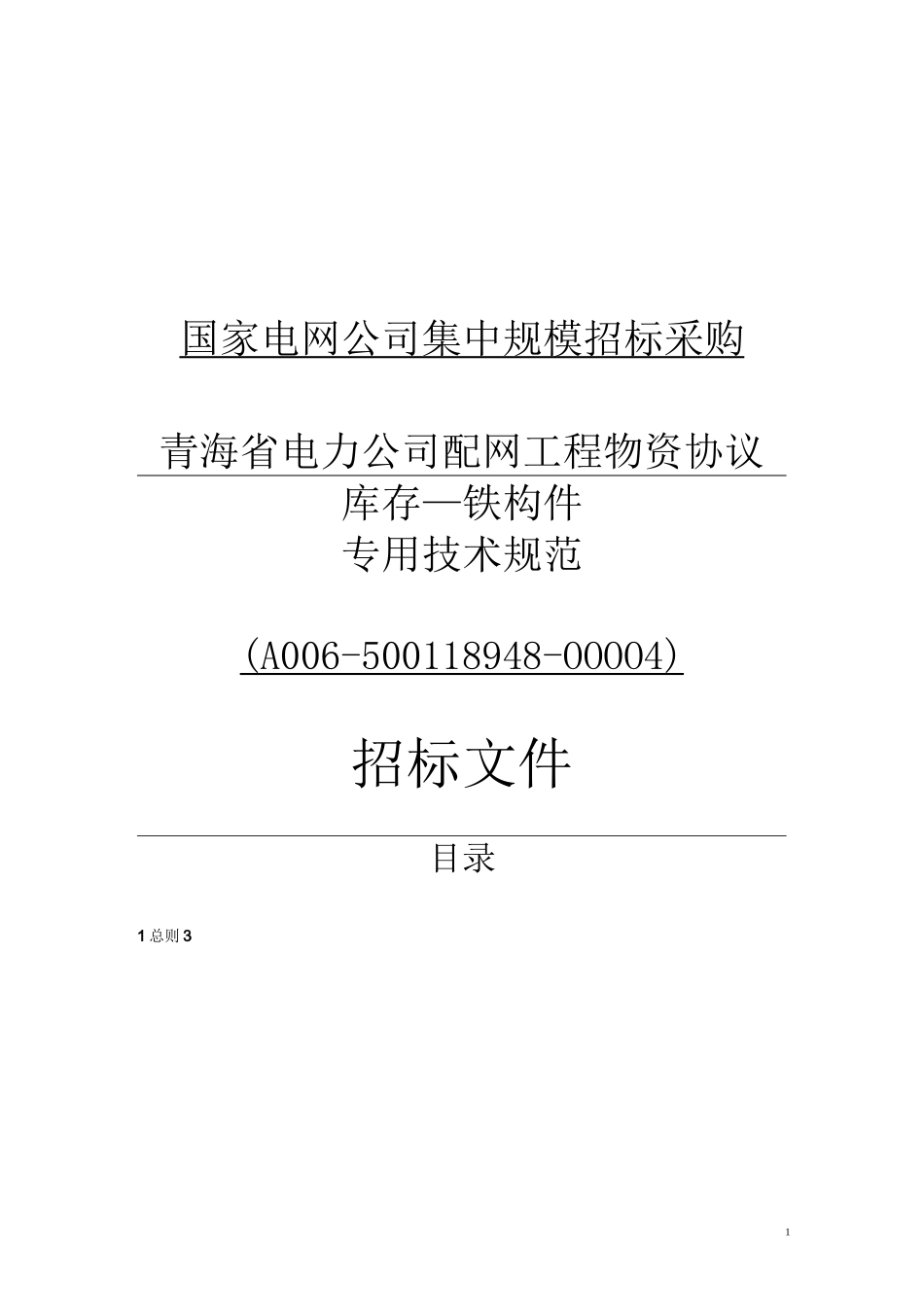

1国家电网公司集中规模招标采购青海省电力公司配网工程物资协议库存—铁构件专用技术规范(A006-500118948-OOOO4)招标文件目录1总则321.1工作范围32适用标准33使用条件43.1环境条件43.2工程条件44技术要求54.1材料54.2零件的加工74.3焊接94.4矫正114.5热浸镀锌124.6紧固件135检验方法135.1检验项目和工具135.2外观检验135.3焊缝质量检验135.4镀锌层检验146检验规则146.1出厂检验146.2型式试验147标志、包装及贮运157.1标志157.2包装及储运157.3产品质量证明书168技术服务168.1技术支持168.2售后服务169质量保证1610确认验收1731总则a)本技术协议书适用于铁附件产品加工工艺、技术服务、质量保证等方面的技术要求。b)本技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本技术协议书和有关标准和规范的优质产品。c)如果需方没有以书面形式对本技术协议书的条文提出异议，则意味着供方提供的产品完全符合本技术协议书的要求。d)本技术协议书所使用的标准和规范如遇与供方所执行的标准和规范不一致时，按较高标准执行。e)本技术协议书经双方确认后作为签订合同的技术附件，与合同正文具有同等的法律效力。f)技术协议书未尽事宜，由双方协商确定。1.1工作范围1)本规范规定了配网架空线路铁附件的材料加工制造和试验等方面的技术要求,以及起吊、包装、运输和储存等要求。2)本规范适用于额定电压为10kV及以下，工作频率为50Hz，配网工程中所需的线路铁附件。2适用标准GB-T/470锌锭GB/T700-2006碳素结构钢GB/T699-1999优质碳素结构钢GB/T1591-2008低合金高强度结构钢GB/T701-2008低碳钢热轧圆盘条GB/T14981-2009热轧圆盘条尺寸、外形、重量及允许偏差GB／T706-2008热轧型钢GB/T709-2006热轧钢板和钢带的尺寸、外形、重量及允许偏差GB/T702-2008热轧钢棒尺寸、外形、重量及允许偏差4GB/T5117-1995碳钢焊条GB/T5118-1995低合金钢焊条GB/T8110-2008气体保护电弧焊用碳钢、低合金钢焊丝GB/T3098.1-2000紧固件机械性能螺栓、螺钉和螺柱GB/T3098.2-2000紧固件机械性能螺母、粗牙螺纹GB50173-199235kV及以下架空电力线路施工及验收规范JGJ81-2002建筑钢结构焊接技术规程GB/T2694-2003输电线路铁塔制造技术条件GB/T13912-2002金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法3使用条件3.1环境条件本规范所规定的铁附件，应能在下列环境条件使用：1）海拔高度：不小于3000m2）最高环境温度：40°C3）最低环境温度：-30°C4）年平均气温：-5°C5）最大日温差：15°C6）日照强度:0.1W/cm27）覆冰厚度：10mm8）最大设计风速：30m/s（离地面10m高处15年一遇、10分钟平均最大值）9）环境相对湿度：日平均值：95%月平均值：90%10）污秽等级：I〜W级3.2工程条件本标准所规定的线路铁附件,应适用于下列电力系统：1）系统额定频率：50Hz52）系统标称电压：10kV及以下3）系统最高运行电压：12kV4技术要求4.1材料1）铁附件制造应符合国家和行业现行标准及按规定程序批准的技术要求。钢材采用Q235钢材，螺栓、螺母、焊条等级应符合施工图纸的要求，所有材料应具有出厂质量合格证明书。所有杆塔结构的钢材均应满足不低于B级钢的质量要求。其化学成分、力学性能和其它质量应分别符合国家现行标准GB/T700《碳素结构钢》和GB/T1591《低合金高强度结构钢》和GB50017《钢结构设计规范》的规定。2）构件上使用的材料应符合GB/T699、GB/T700的规定且须有制造厂的质量合格证书。或按客户需要，指定其它材料牌号，并应在委托合同上，加以注明。3）构件上使用的材料尺寸允许误差：圆钢、扁钢应符合GB/T702的规定；槽钢、角钢应符合GB/T706的规定；钢板应符合GB/T709的规定。4）钢材表面不得有裂缝、夹渣、折叠、结疤、重皮。表面有锈蚀、麻点、划痕时，符合国家GB/T706标准。5）表面防腐处理、焊接及各种紧固件原材料的质量要求应符合GB/T470,GB/T5117,GB/T5118等标准和设计要求。6）等边角钢每米的弯曲度不大于3mm，总弯曲度不大于总长度的0.3%；角钢表面局部缺陷如麻面、凹坑、压痕、刮痕等，深度不能超过0.3mm，而且不得使角钢超出允许偏差，等边角...
