公路工程项目-1415-路面横向力系数试验检测报告(模板)VIP免费

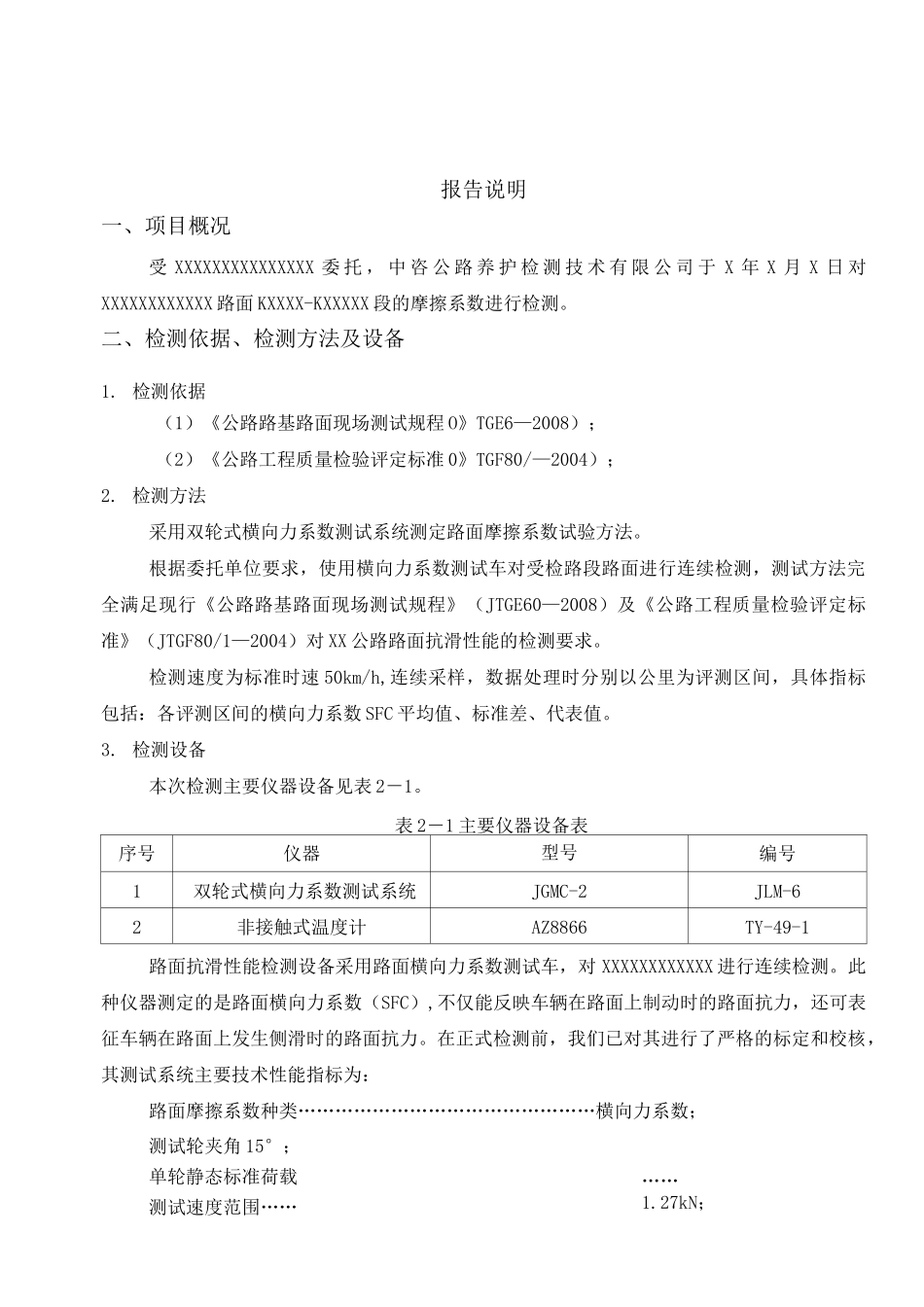

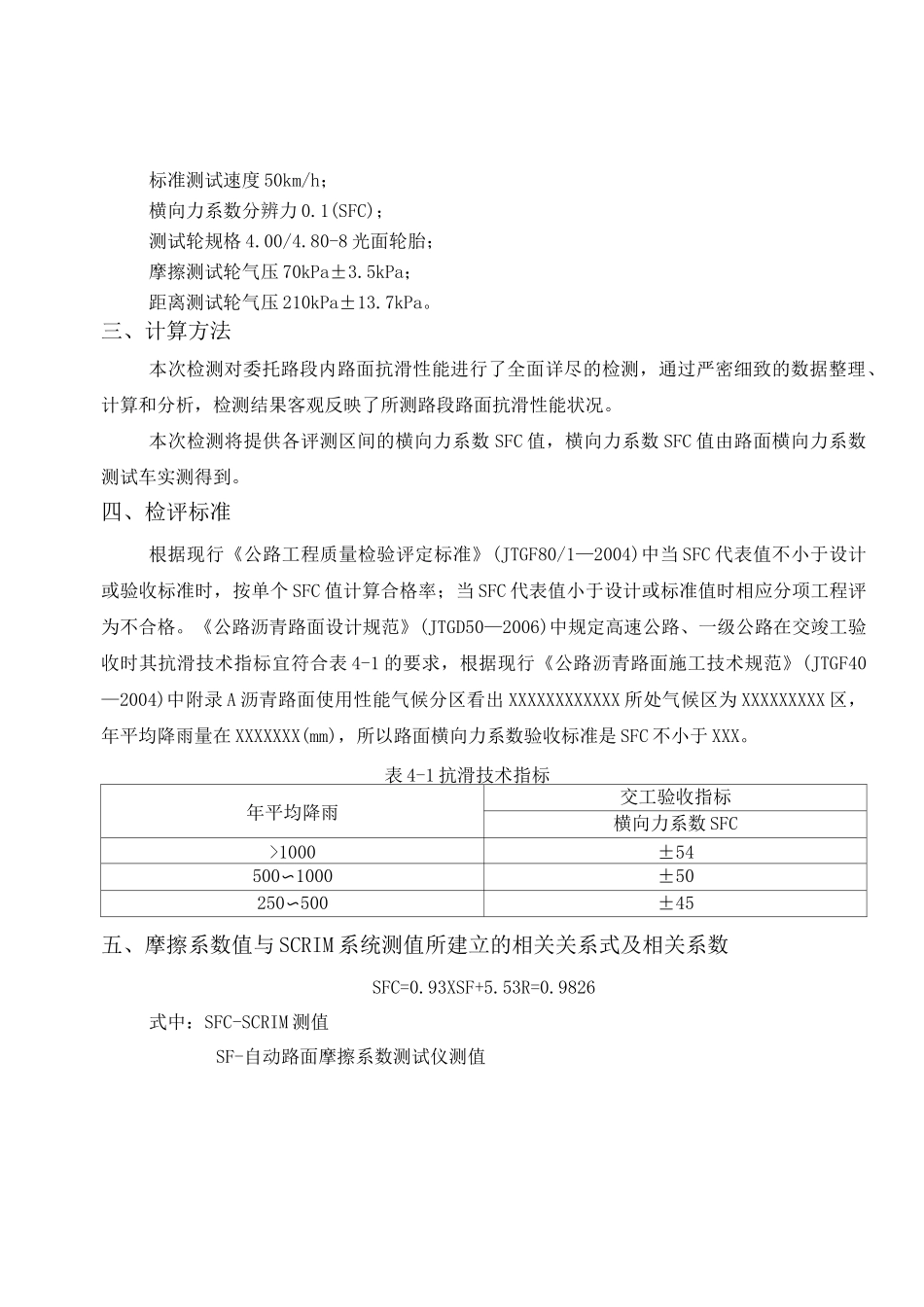

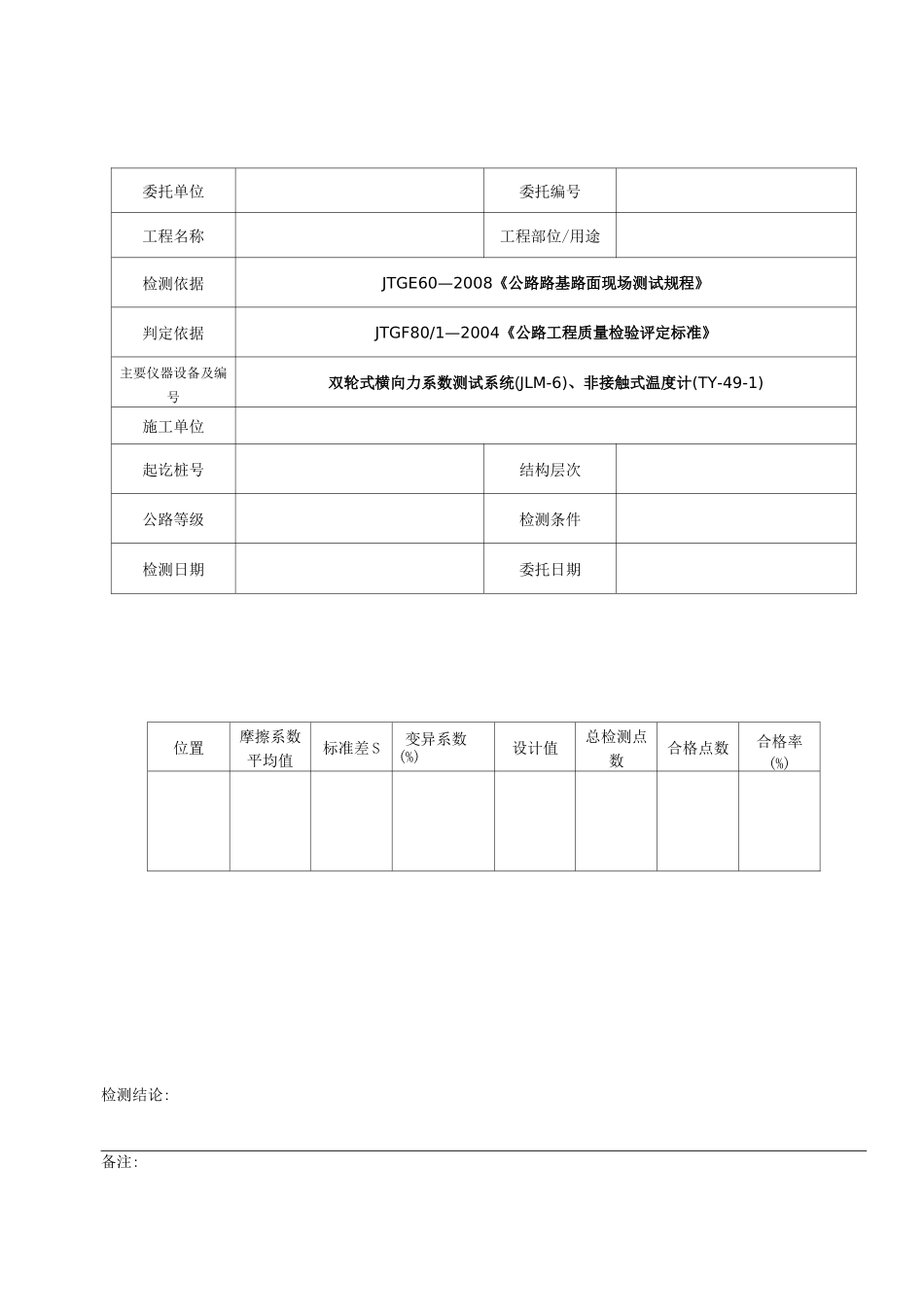

委托单位委托编号工程名称工程部位/用途检测依据JTGE60—2008《公路路基路面现场测试规程》判定依据JTGF80/1—2004《公路工程质量检验评定标准》主要仪器设备及编号双轮式横向力系数测试系统(JLM-6)、非接触式温度计(TY-49-1)施工单位起讫桩号结构层次公路等级检测条件检测日期委托日期位置摩擦系数平均值标准差S变异系数(%)设计值总检测点数合格点数合格率(%)检测结论:备注:……1.27kN；报告说明一、项目概况受XXXXXXXXXXXXXXX委托，中咨公路养护检测技术有限公司于X年X月X日对XXXXXXXXXXXX路面KXXXX-KXXXXX段的摩擦系数进行检测。二、检测依据、检测方法及设备1.检测依据（1）《公路路基路面现场测试规程O》TGE6—2008）；（2）《公路工程质量检验评定标准0》TGF80/—2004）；2.检测方法采用双轮式横向力系数测试系统测定路面摩擦系数试验方法。根据委托单位要求，使用横向力系数测试车对受检路段路面进行连续检测，测试方法完全满足现行《公路路基路面现场测试规程》（JTGE60—2008）及《公路工程质量检验评定标准》（JTGF80/1—2004）对XX公路路面抗滑性能的检测要求。检测速度为标准时速50km/h,连续采样，数据处理时分别以公里为评测区间，具体指标包括：各评测区间的横向力系数SFC平均值、标准差、代表值。3.检测设备本次检测主要仪器设备见表2－1。表2－1主要仪器设备表序号仪器型号编号1双轮式横向力系数测试系统JGMC-2JLM-62非接触式温度计AZ8866TY-49-1路面抗滑性能检测设备采用路面横向力系数测试车，对XXXXXXXXXXXX进行连续检测。此种仪器测定的是路面横向力系数（SFC）,不仅能反映车辆在路面上制动时的路面抗力，还可表征车辆在路面上发生侧滑时的路面抗力。在正式检测前，我们已对其进行了严格的标定和校核，其测试系统主要技术性能指标为：路面摩擦系数种类…………………………………………横向力系数；测试轮夹角15°；单轮静态标准荷载测试速度范围……标准测试速度50km/h；横向力系数分辨力0.1(SFC)；测试轮规格4.00/4.80-8光面轮胎；摩擦测试轮气压70kPa±3.5kPa；距离测试轮气压210kPa±13.7kPa。三、计算方法本次检测对委托路段内路面抗滑性能进行了全面详尽的检测，通过严密细致的数据整理、计算和分析，检测结果客观反映了所测路段路面抗滑性能状况。本次检测将提供各评测区间的横向力系数SFC值，横向力系数SFC值由路面横向力系数测试车实测得到。四、检评标准根据现行《公路工程质量检验评定标准》(JTGF80/1—2004)中当SFC代表值不小于设计或验收标准时，按单个SFC值计算合格率；当SFC代表值小于设计或标准值时相应分项工程评为不合格。《公路沥青路面设计规范》(JTGD50—2006)中规定高速公路、一级公路在交竣工验收时其抗滑技术指标宜符合表4-1的要求，根据现行《公路沥青路面施工技术规范》(JTGF40—2004)中附录A沥青路面使用性能气候分区看出XXXXXXXXXXXX所处气候区为XXXXXXXXX区，年平均降雨量在XXXXXXX(mm)，所以路面横向力系数验收标准是SFC不小于XXX。表4-1抗滑技术指标年平均降雨交工验收指标横向力系数SFC>1000±54500〜1000±50250〜500±45五、摩擦系数值与SCRIM系统测值所建立的相关关系式及相关系数SFC=0.93XSF+5.53R=0.9826式中：SFC-SCRIM测值SF-自动路面摩擦系数测试仪测值六、附表附表01：检测路段每20米横向力系数（SFC）检测结果桩号范围行车方向测试速度（Km/h）标准SFC测值设计指标单元评定结果平均值标准差代表值摩擦系数检测实施方案中咨公路养护检测技术有限公司二OXX年XX月横向力系数；40〜60km/h；50km/0.1(SFC)；测试轮规格70kPa±3.5kPa距离测试轮气压一、项目概况受XXXXXXXXXXXXXXXXXX委托，中咨公路养护检测技术有限公司拟于X年X月X日对XXXXXXXXXXXXXX路面KXXXXXXX-KXXXXX的摩擦系数进行检测。二、检测依据、检测方法及设备1.检测依据(1)《公路路基路面现场测试规程O》TGE6—2008)；(2)《公路工程质量检验评定标准0》TGF80/—2004)；2.检测方法采用双轮式横向力系数测试系统测定路面摩擦系数试验方法。根据委托单位要求，使用横向力系数测试车对受检路段路面进行连续检测，测试方法完全满足现行《公路路基路面现场测试规程...
