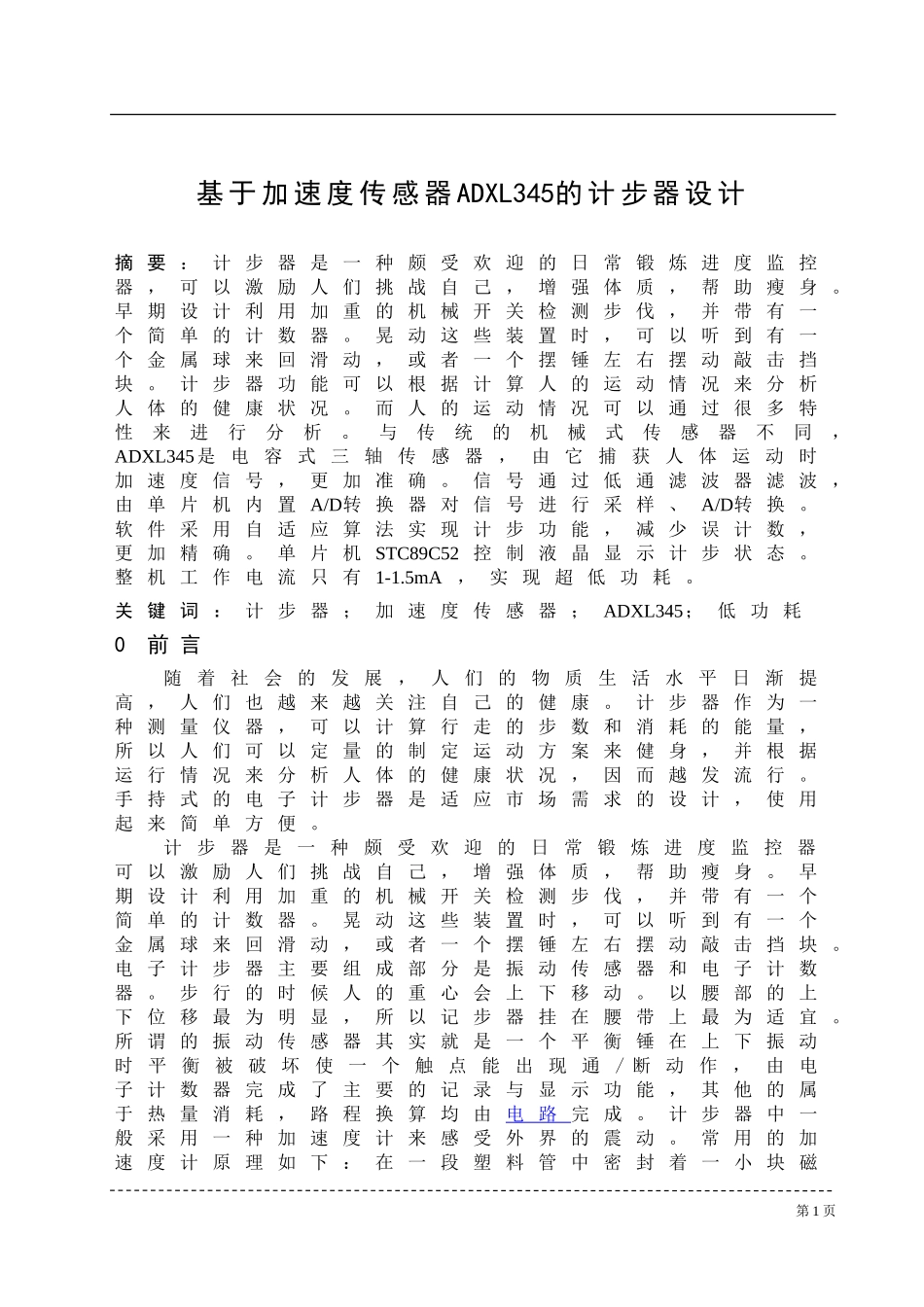

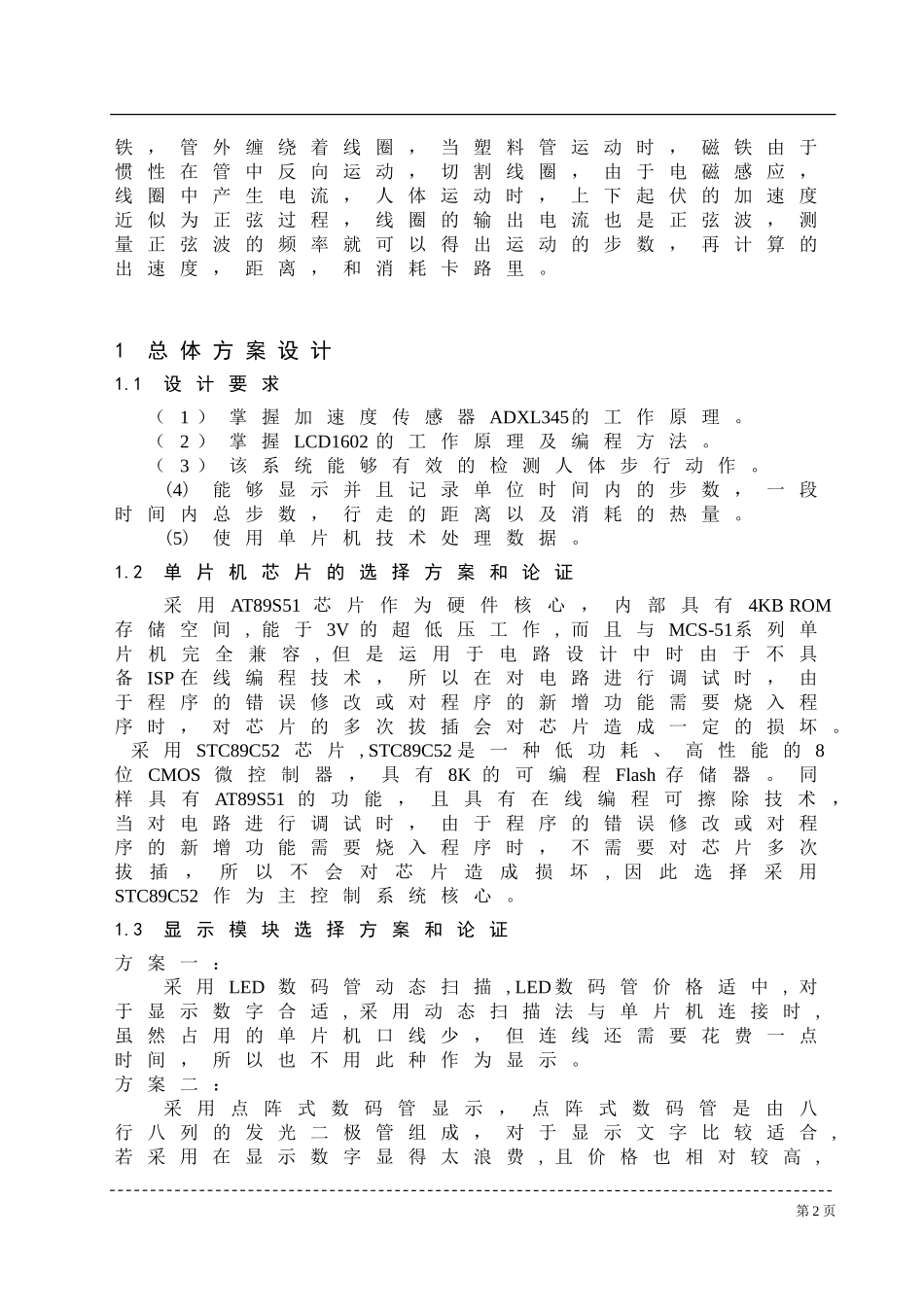

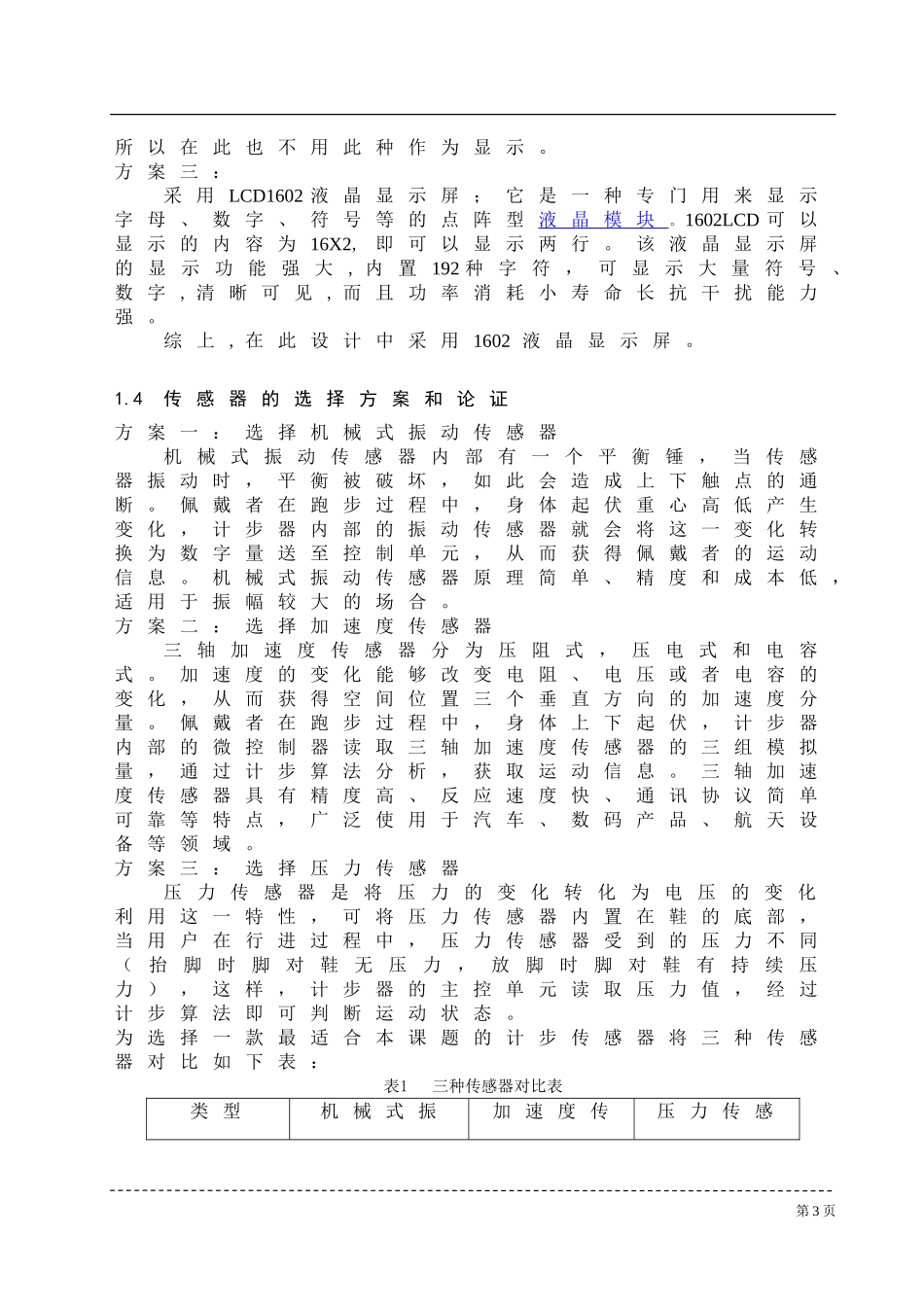

基于加速度传感器ADXL345的计步器设计摘要：计步器是一种颇受欢迎的日常锻炼进度监控器，可以激励人们挑战自己，增强体质，帮助瘦身。早期设计利用加重的机械开关检测步伐，并带有一个简单的计数器。晃动这些装置时，可以听到有一个金属球来回滑动，或者一个摆锤左右摆动敲击挡块。计步器功能可以根据计算人的运动情况来分析人体的健康状况。而人的运动情况可以通过很多特性来进行分析。与传统的机械式传感器不同，ADXL345是电容式三轴传感器，由它捕获人体运动时加速度信号，更加准确。信号通过低通滤波器滤波，由单片机内置A/D转换器对信号进行采样、A/D转换。软件采用自适应算法实现计步功能，减少误计数，更加精确。单片机STC89C52控制液晶显示计步状态。整机工作电流只有1-1.5mA，实现超低功耗。关键词：计步器；加速度传感器；ADXL345；低功耗0前言随着社会的发展，人们的物质生活水平日渐提高，人们也越来越关注自己的健康。计步器作为一种测量仪器，可以计算行走的步数和消耗的能量，所以人们可以定量的制定运动方案来健身，并根据运行情况来分析人体的健康状况，因而越发流行。手持式的电子计步器是适应市场需求的设计，使用起来简单方便。计步器是一种颇受欢迎的日常锻炼进度监控器可以激励人们挑战自己，增强体质，帮助瘦身。早期设计利用加重的机械开关检测步伐，并带有一个简单的计数器。晃动这些装置时，可以听到有一个金属球来回滑动，或者一个摆锤左右摆动敲击挡块。电子计步器主要组成部分是振动传感器和电子计数器。步行的时候人的重心会上下移动。以腰部的上下位移最为明显，所以记步器挂在腰带上最为适宜。所谓的振动传感器其实就是一个平衡锤在上下振动时平衡被破坏使一个触点能出现通/断动作，由电子计数器完成了主要的记录与显示功能，其他的属于热量消耗，路程换算均由电路完成。计步器中一般采用一种加速度计来感受外界的震动。常用的加速度计原理如下：在一段塑料管中密封着一小块磁第1页铁，管外缠绕着线圈，当塑料管运动时，磁铁由于惯性在管中反向运动，切割线圈，由于电磁感应，线圈中产生电流，人体运动时，上下起伏的加速度近似为正弦过程，线圈的输出电流也是正弦波，测量正弦波的频率就可以得出运动的步数，再计算的出速度，距离，和消耗卡路里。1总体方案设计1.1设计要求（1）掌握加速度传感器ADXL345的工作原理。（2）掌握LCD1602的工作原理及编程方法。（3）该系统能够有效的检测人体步行动作。(4)能够显示并且记录单位时间内的步数，一段时间内总步数，行走的距离以及消耗的热量。(5)使用单片机技术处理数据。1.2单片机芯片的选择方案和论证采用AT89S51芯片作为硬件核心，内部具有4KBROM存储空间,能于3V的超低压工作,而且与MCS-51系列单片机完全兼容,但是运用于电路设计中时由于不具备ISP在线编程技术，所以在对电路进行调试时，由于程序的错误修改或对程序的新增功能需要烧入程序时，对芯片的多次拔插会对芯片造成一定的损坏。采用STC89C52芯片,STC89C52是一种低功耗、高性能的8位CMOS微控制器，具有8K的可编程Flash存储器。同样具有AT89S51的功能，且具有在线编程可擦除技术，当对电路进行调试时，由于程序的错误修改或对程序的新增功能需要烧入程序时，不需要对芯片多次拔插，所以不会对芯片造成损坏,因此选择采用STC89C52作为主控制系统核心。1.3显示模块选择方案和论证方案一：采用LED数码管动态扫描,LED数码管价格适中,对于显示数字合适,采用动态扫描法与单片机连接时,虽然占用的单片机口线少，但连线还需要花费一点时间，所以也不用此种作为显示。方案二：采用点阵式数码管显示，点阵式数码管是由八行八列的发光二极管组成，对于显示文字比较适合,若采用在显示数字显得太浪费,且价格也相对较高,第2页所以在此也不用此种作为显示。方案三：采用LCD1602液晶显示屏；它是一种专门用来显示字母、数字、符号等的点阵型液晶模块。1602LCD可以显示的内容为16X2,即可以显示两行。该液晶显示屏的显示功能强大,内置192种字符，可显示大量符号、数字,清晰可见,而且功率消耗小寿命长抗干扰能力强。综上,在此设计中采用1602液晶显示屏。1.4传感器...
