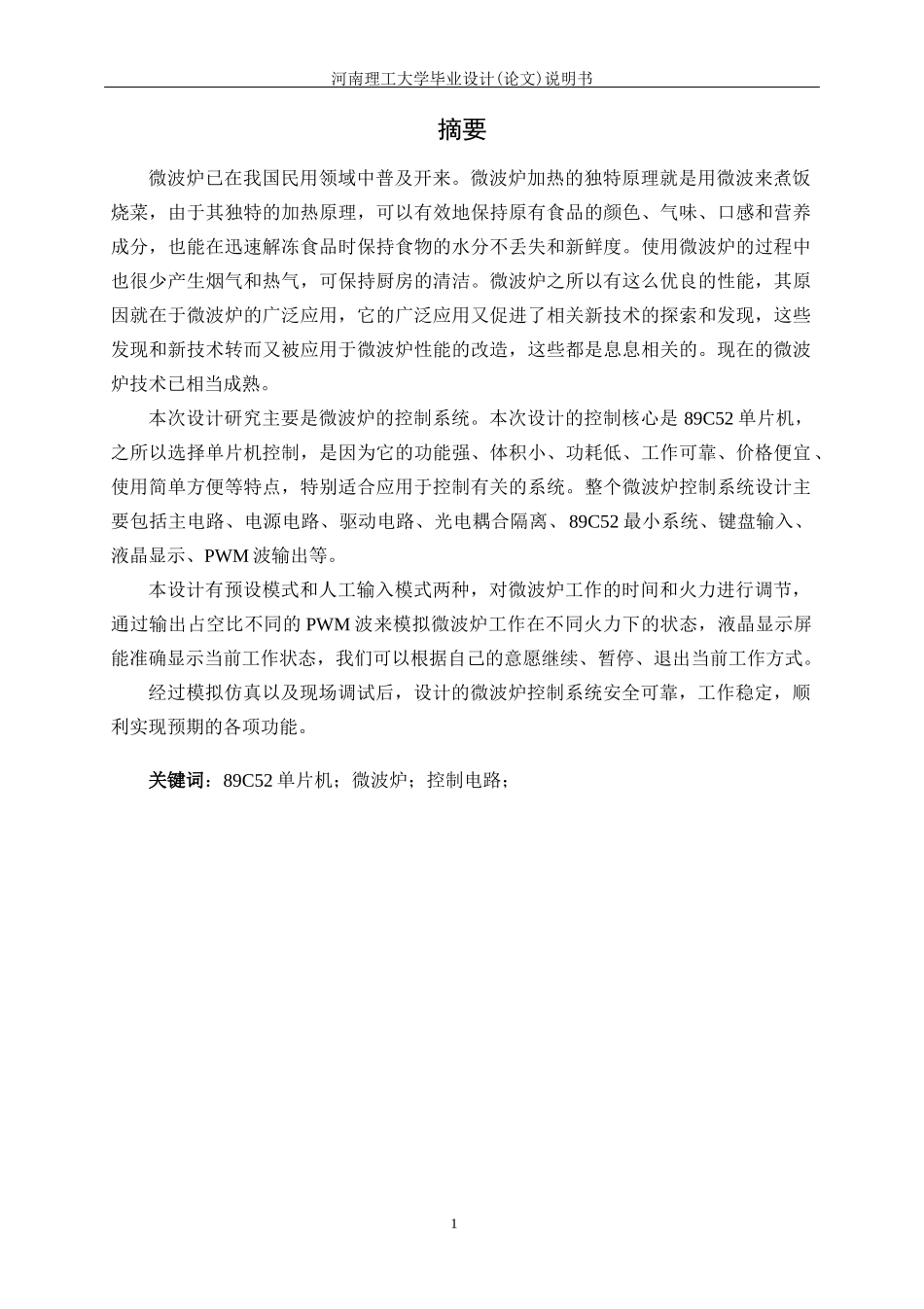

1河南理工大学毕业设计(论文)说明书摘要微波炉已在我国民用领域中普及开来。微波炉加热的独特原理就是用微波来煮饭烧菜，由于其独特的加热原理，可以有效地保持原有食品的颜色、气味、口感和营养成分，也能在迅速解冻食品时保持食物的水分不丢失和新鲜度。使用微波炉的过程中也很少产生烟气和热气，可保持厨房的清洁。微波炉之所以有这么优良的性能，其原因就在于微波炉的广泛应用，它的广泛应用又促进了相关新技术的探索和发现，这些发现和新技术转而又被应用于微波炉性能的改造，这些都是息息相关的。现在的微波炉技术已相当成熟。本次设计研究主要是微波炉的控制系统。本次设计的控制核心是89C52单片机，之所以选择单片机控制，是因为它的功能强、体积小、功耗低、工作可靠、价格便宜、使用简单方便等特点，特别适合应用于控制有关的系统。整个微波炉控制系统设计主要包括主电路、电源电路、驱动电路、光电耦合隔离、89C52最小系统、键盘输入、液晶显示、PWM波输出等。本设计有预设模式和人工输入模式两种，对微波炉工作的时间和火力进行调节，通过输出占空比不同的PWM波来模拟微波炉工作在不同火力下的状态，液晶显示屏能准确显示当前工作状态，我们可以根据自己的意愿继续、暂停、退出当前工作方式。经过模拟仿真以及现场调试后，设计的微波炉控制系统安全可靠，工作稳定，顺利实现预期的各项功能。关键词：89C52单片机；微波炉；控制电路；2河南理工大学毕业设计(论文)说明书AbstractInourcountry,microwaveovenshaveincivilianareasinpopularity,duetoitsuniqueheatingprinciple,itcaneffectivelykeeptheoriginalfoodcolor,smell,tasteandnutrients,alsocanrapidthawingfoods,keepthemoistureoffoodandfresh.Andintheuseofthemicrowaveovenalmostdonotproducefumesandhotair,sothatthekitchentokeepclean.Microwaveovenwhichhassogoodperformanceisrelationwiththeapplicationofnewtechnology.Thispaperanalyzesthecontrolsystemofhomemicrowaveoven,andcomparesvariouscontrolmethods,anddeterminestheoverallcontrolschemeofthesystem..Becausethemonolithicintegratedcircuithasthecharacteristicsofstrongfunction,smallsize,lowpowerconsumption,cheap,reliablework,convenientuseandthelike.Therefore,itisespeciallysuitableforcontrolsystem,thedesignofthefinalselectionof89C52singlechipmicrocomputerasthecontrolcore,supplementedbythekeyboardinputmodule,LCDdisplaymodule,photoelectriccouplingisolationmoduleandanalogmicrowavemodulestoformacontrolcircuitofthemicrowave.Thisdesignbydefaultmodeormanualinputmodemicrowaveovenworkingtimeandfirecontrol,andthroughdifferentoutputaccountedfordutyratioPWMwavestomimicthemicrowaveovenunderdifferentthermalworkingcondition,LCDscreenasman-machineinterfacesynchronousdisplaythecurrentworkingstate.Afterthesimulationandtheon-sitedebugging,theelectriccontrolsystemofthemicrowaveovenissafeandreliable,andtheworkisstable,andthefunctionofthemicrowaveovenissmoothlyrealized.Keywords:MCU;microwaveoven;controlcircuit;3河南理工大学毕业设计(论文)说明书目录摘要......................................................................I1引言....................................................................11.1微波炉简介........................................................11.2本文主要研究工作..................................................22微波炉的工作原理和总体方案设计..........................................32.1微波炉的工作原理..................................................32.2微波炉的基本构造..................................................42.2.1控制电路.....................................................42.2.2高压变压器...................................................42.2.3磁控管..............................
