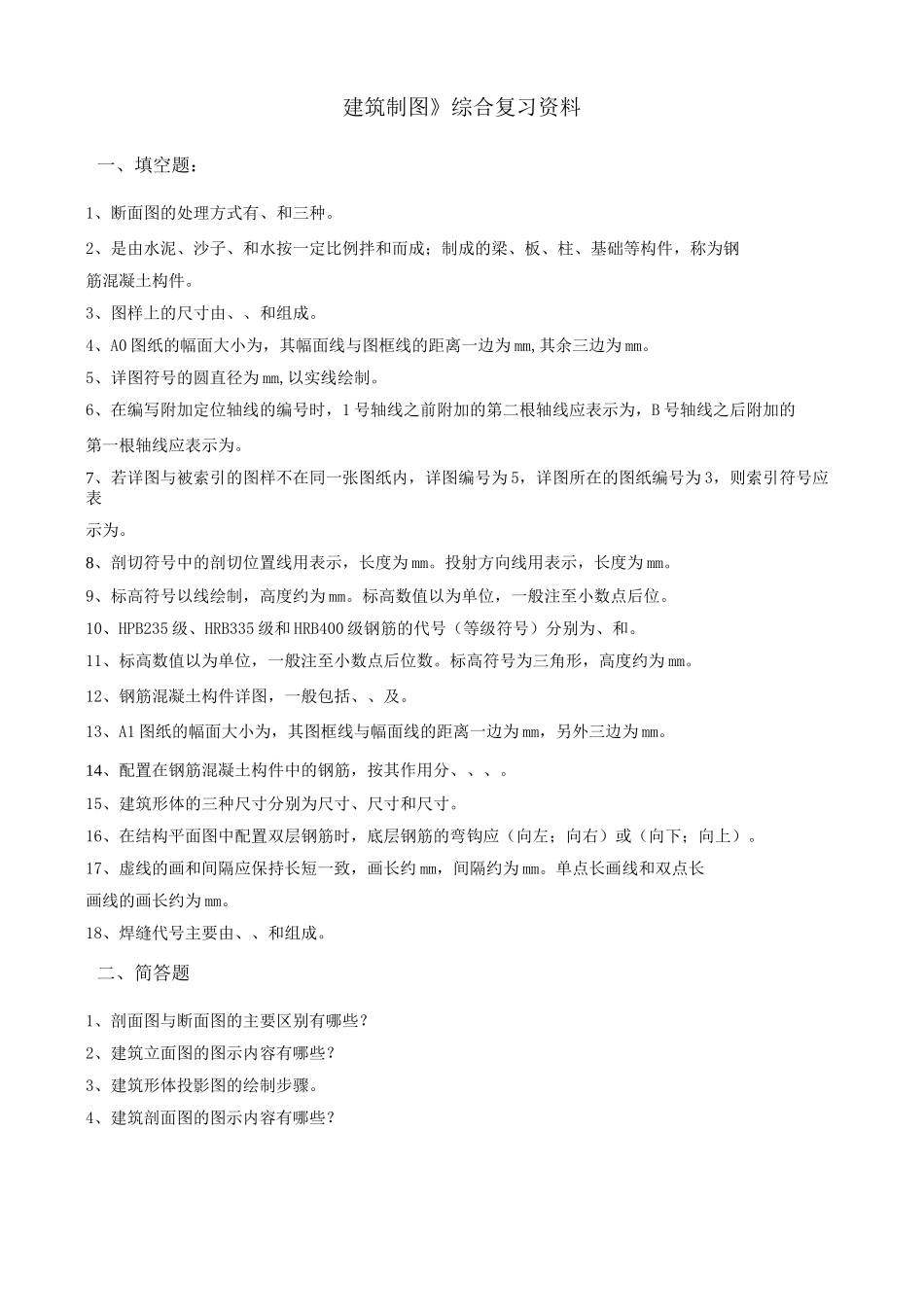

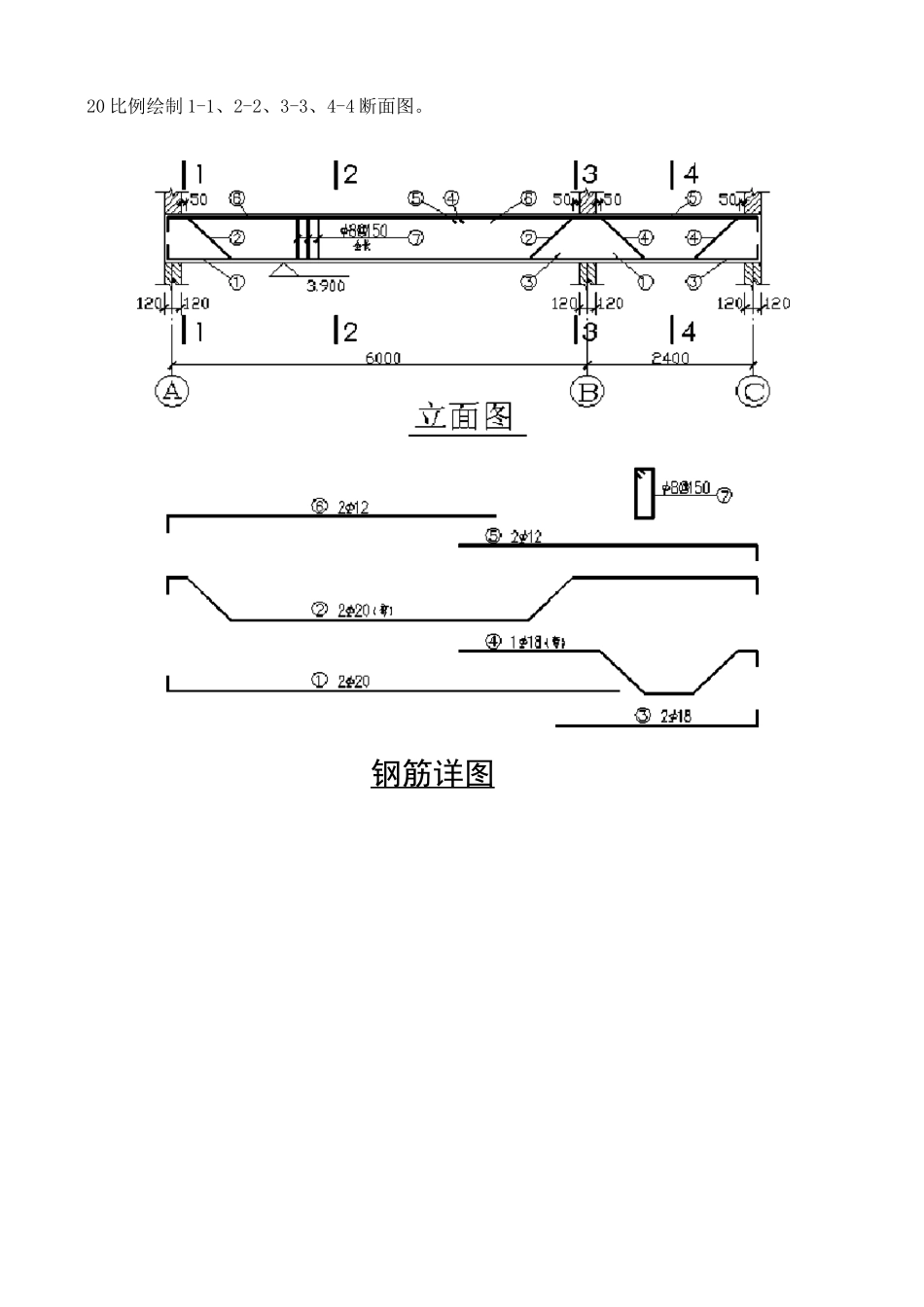

建筑制图》综合复习资料一、填空题：1、断面图的处理方式有、和三种。2、是由水泥、沙子、和水按一定比例拌和而成；制成的梁、板、柱、基础等构件，称为钢筋混凝土构件。3、图样上的尺寸由、、和组成。4、A0图纸的幅面大小为，其幅面线与图框线的距离一边为mm,其余三边为mm。5、详图符号的圆直径为mm,以实线绘制。6、在编写附加定位轴线的编号时，1号轴线之前附加的第二根轴线应表示为，B号轴线之后附加的第一根轴线应表示为。7、若详图与被索引的图样不在同一张图纸内，详图编号为5，详图所在的图纸编号为3，则索引符号应表示为。8、剖切符号中的剖切位置线用表示，长度为mm。投射方向线用表示，长度为mm。9、标高符号以线绘制，高度约为mm。标高数值以为单位，一般注至小数点后位。10、HPB235级、HRB335级和HRB400级钢筋的代号（等级符号）分别为、和。11、标高数值以为单位，一般注至小数点后位数。标高符号为三角形，高度约为mm。12、钢筋混凝土构件详图，一般包括、、及。13、A1图纸的幅面大小为，其图框线与幅面线的距离一边为mm，另外三边为mm。14、配置在钢筋混凝土构件中的钢筋，按其作用分、、、。15、建筑形体的三种尺寸分别为尺寸、尺寸和尺寸。16、在结构平面图中配置双层钢筋时，底层钢筋的弯钩应（向左；向右）或（向下；向上）。17、虚线的画和间隔应保持长短一致，画长约mm，间隔约为mm。单点长画线和双点长画线的画长约为mm。18、焊缝代号主要由、、和组成。二、简答题1、剖面图与断面图的主要区别有哪些？2、建筑立面图的图示内容有哪些？3、建筑形体投影图的绘制步骤。4、建筑剖面图的图示内容有哪些？、1.已知两跨连续矩形梁的立面图和钢筋详图如下,矩形梁的截面尺寸为250mmx650mm,试按1：20比例绘制1-1、2-2、3-3、4-4断面图。钢筋详图2.已知两跨连续矩形梁的立面图和钢筋详图如下，试按1：20比例绘制1-1、2-2、3-3、4-4断面图。1?:121?:■3.已知两跨连续矩形梁的立面图和钢筋详图如下，矩形梁的截面尺寸为250mmx500mm,试按1：20比例绘制1-1、2-2、3-3、4-4断面图。SbCLPEUM立面图钢筋详图5、14粗6、」卜剖面图1:20《建筑制图》复习资料参考答案一、填空题：1、移出断面图重合断面图中断断面图2、水泥砂浆钢筋混凝土3、尺寸线尺寸界线尺寸起止符号尺寸数字4、841*118925108、粗实线6-10粗实线4-69、细实3米3-1011m3等腰直角312模板图配筋图预埋件详图钢筋表（材料用量表）13、594mmX841mm251014、受力筋箍筋架立筋分布筋15、定形尺寸定位尺寸总尺寸16、向左向上17、3~60.5~115~2018、图形符号焊缝尺寸补充符号引出线二、简答题1、剖面图与断面图的主要区别有哪些？答：（1）断面图只画出形体被剖开后断面的投影，而剖面图要画出形体被剖开后整个余下部分的投影。（2）剖面图是被剖开的形体的投影，是体的投影，而断面图只是一个截口的投影，是面的投影。剖面图中包含断面图，断面图属于剖面图的一部分。（3）剖切符号的标注不同。断面图的剖切符号只画出剖切位置线，不画投射方向线，只用编号的注写位置来表示投射方向。（4）剖面图中的剖切平面可转折，断面图中的剖切平面不可转折。2、建筑立面图的图示内容有哪些？答：1）图名、比例；2）立面两端或分段的定位轴线及其编号（3）门窗的形状、位置及开启方向；（4）外墙可见部位1）室外地面线；2）窗台、雨篷、阳台、台阶、外墙面勒脚等的形状和位置，注明各部分的材料和外部装饰的做法；3）室外楼梯、墙、柱；4）外墙的预留洞、檐口、女儿墙、雨水管、墙面分格线；5）装饰材料和色彩、装饰构件（5）注出外墙各主要部位的标高及必须标注的局部尺寸1）室外地面、台阶、窗台、门窗顶、阳台、雨蓬、檐口、屋顶等标高；2）墙上留洞除标注出标高外，还应注出其大小和定位尺寸。（6）详图索引符号；（7）施工说明等。3、建筑形体投影图的绘制步骤。答：（1）形体分析：把复杂的形体分解成简单形体，简单形体分解为不同大小和形状的面（2）确定安放位置：形体水平面平行于H面，形体正面平行于V面。（3）确定投影数量：原则是用最少数量的投影把形体表达完整、清楚。（4）画投影图1）选择适当的图幅和比例：根据形体...
