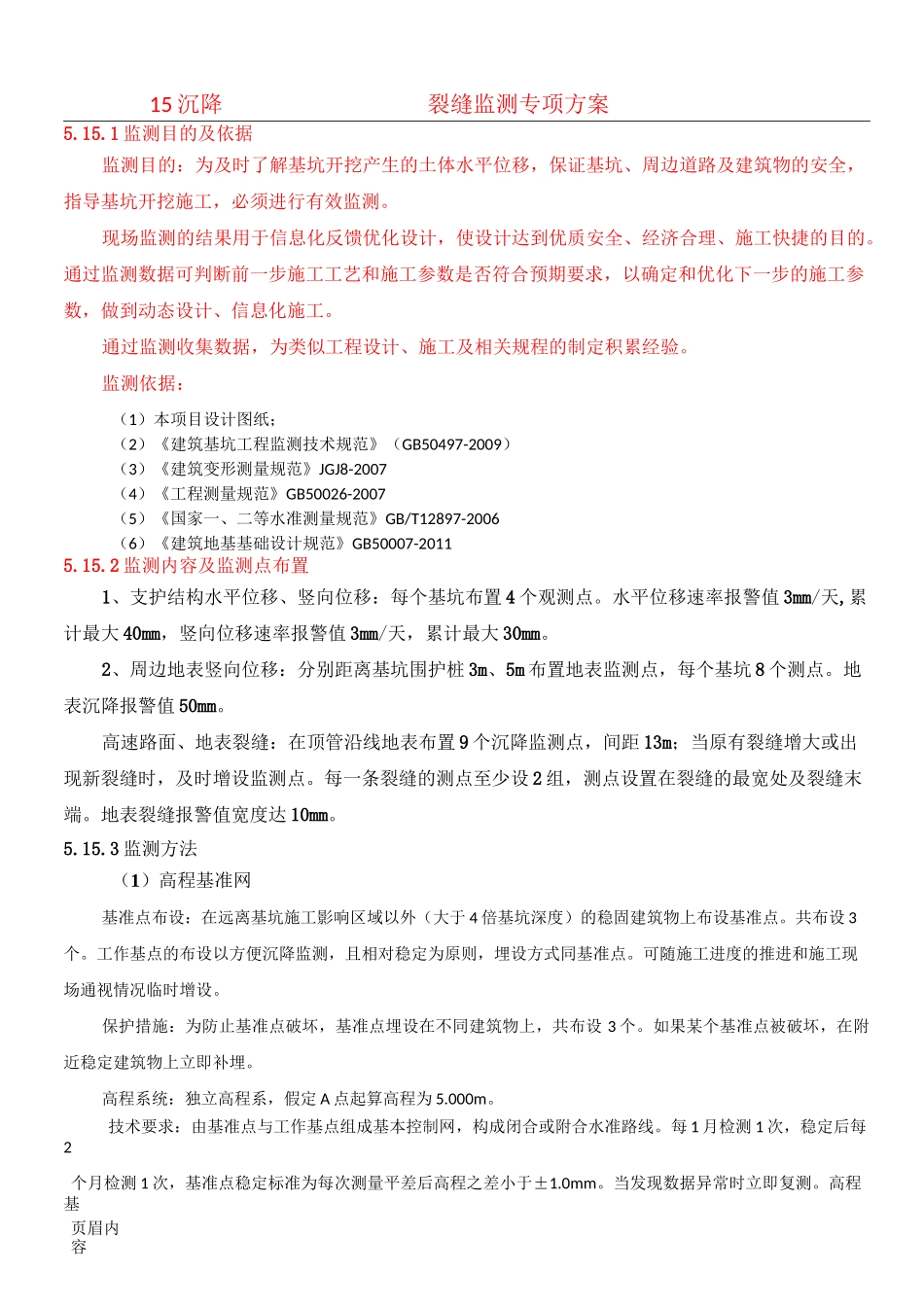

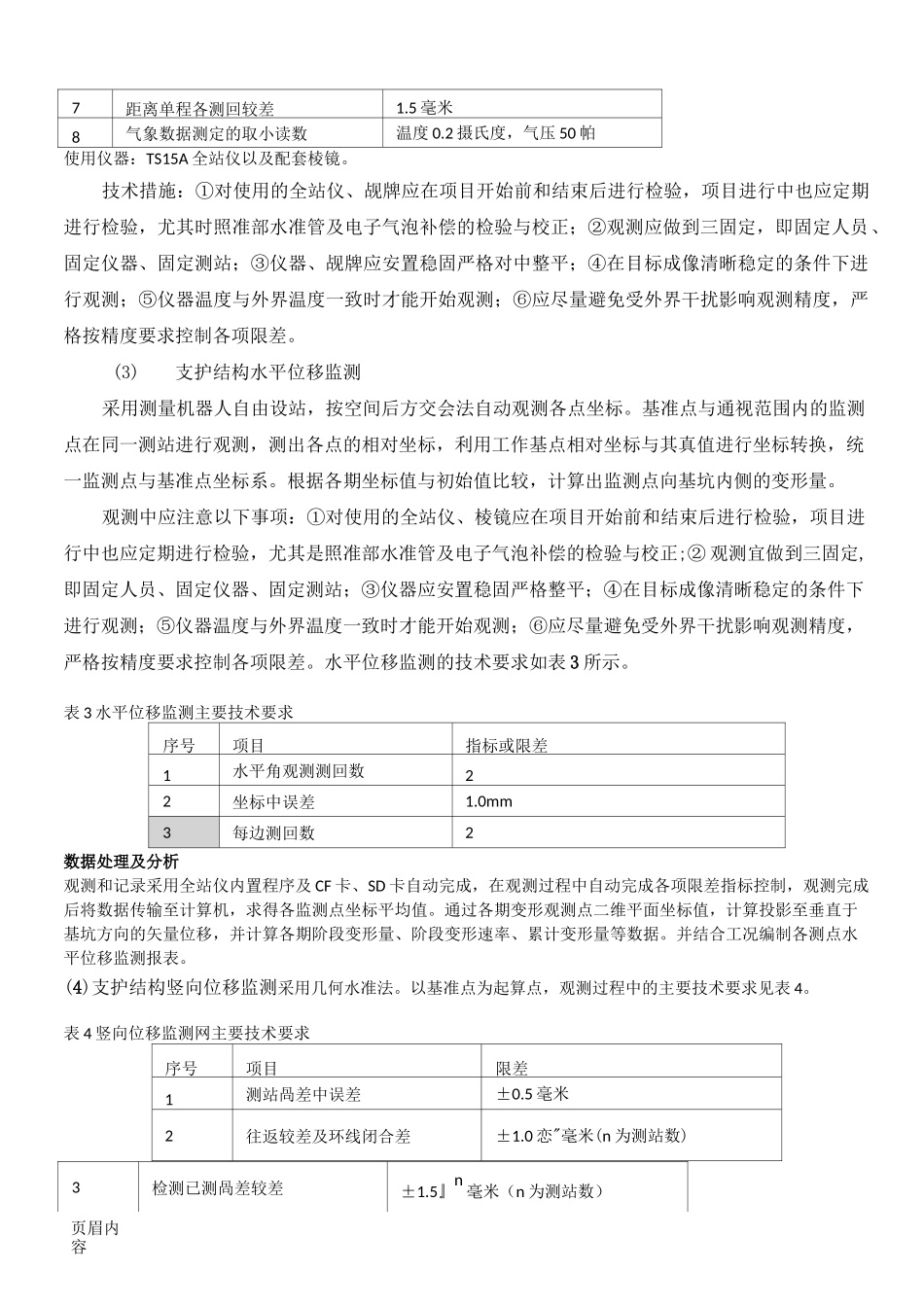

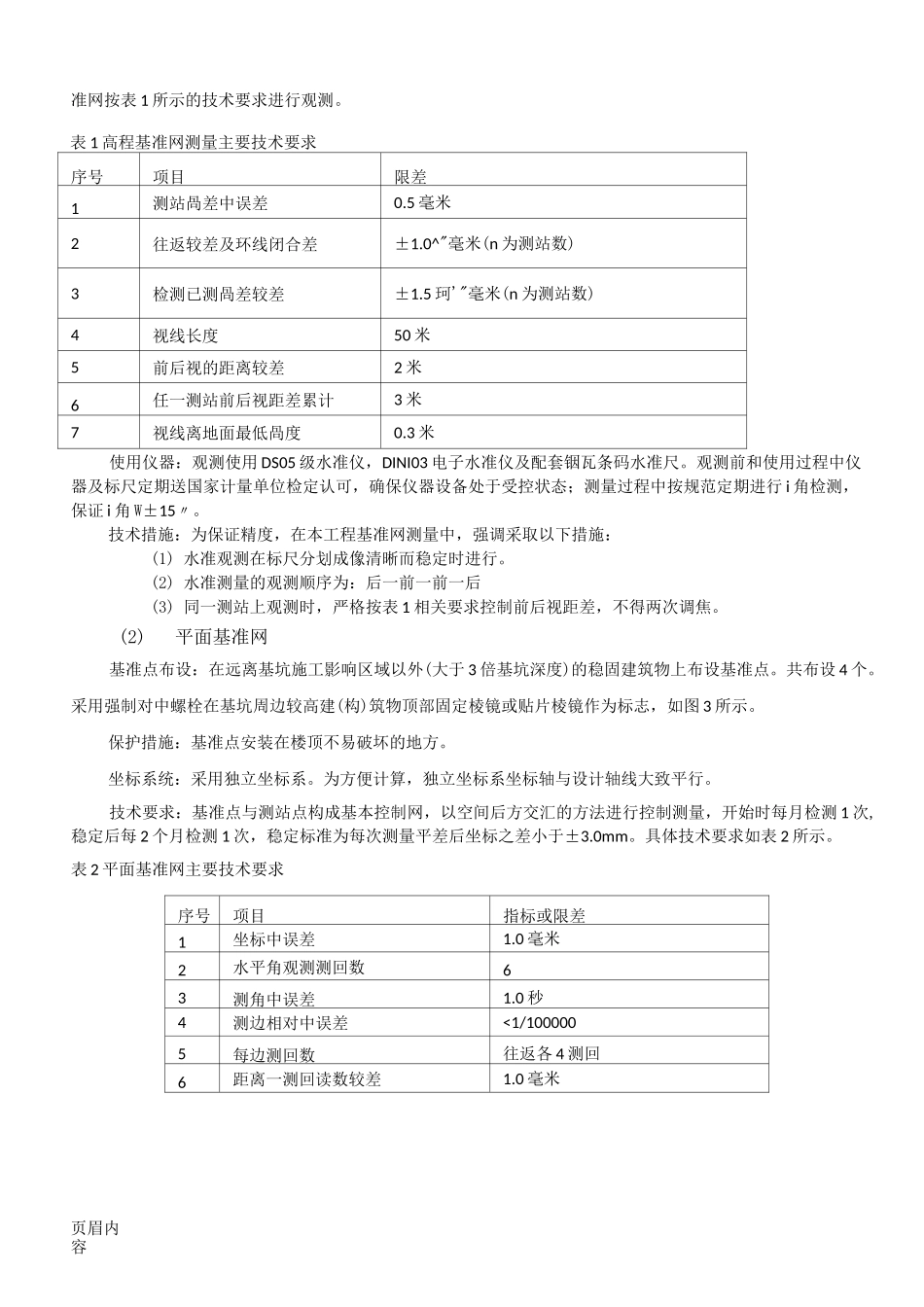

页眉内容5.15.1监测目的及依据监测目的：为及时了解基坑开挖产生的土体水平位移，保证基坑、周边道路及建筑物的安全，指导基坑开挖施工，必须进行有效监测。现场监测的结果用于信息化反馈优化设计，使设计达到优质安全、经济合理、施工快捷的目的。通过监测数据可判断前一步施工工艺和施工参数是否符合预期要求，以确定和优化下一步的施工参数，做到动态设计、信息化施工。通过监测收集数据，为类似工程设计、施工及相关规程的制定积累经验。监测依据：（1）本项目设计图纸；（2）《建筑基坑工程监测技术规范》（GB50497-2009）（3）《建筑变形测量规范》JGJ8-2007（4）《工程测量规范》GB50026-2007（5）《国家一、二等水准测量规范》GB/T12897-2006（6）《建筑地基基础设计规范》GB50007-20115.15.2监测内容及监测点布置1、支护结构水平位移、竖向位移：每个基坑布置4个观测点。水平位移速率报警值3mm/天,累计最大40mm，竖向位移速率报警值3mm/天，累计最大30mm。2、周边地表竖向位移：分别距离基坑围护桩3m、5m布置地表监测点，每个基坑8个测点。地表沉降报警值50mm。高速路面、地表裂缝：在顶管沿线地表布置9个沉降监测点，间距13m；当原有裂缝增大或出现新裂缝时，及时增设监测点。每一条裂缝的测点至少设2组，测点设置在裂缝的最宽处及裂缝末端。地表裂缝报警值宽度达10mm。5.15.3监测方法（1）高程基准网基准点布设：在远离基坑施工影响区域以外（大于4倍基坑深度）的稳固建筑物上布设基准点。共布设3个。工作基点的布设以方便沉降监测，且相对稳定为原则，埋设方式同基准点。可随施工进度的推进和施工现场通视情况临时增设。保护措施：为防止基准点破坏，基准点埋设在不同建筑物上，共布设3个。如果某个基准点被破坏，在附近稳定建筑物上立即补埋。高程系统：独立高程系，假定A点起算高程为5.000m。技术要求：由基准点与工作基点组成基本控制网，构成闭合或附合水准路线。每1月检测1次，稳定后每2个月检测1次，基准点稳定标准为每次测量平差后高程之差小于±1.0mm。当发现数据异常时立即复测。高程基15沉降裂缝监测专项方案页眉内容准网按表1所示的技术要求进行观测。表1高程基准网测量主要技术要求序号项目限差1测站咼差中误差0.5毫米2往返较差及环线闭合差±1.0^"毫米(n为测站数)3检测已测咼差较差±1.5珂'"毫米(n为测站数)4视线长度50米5前后视的距离较差2米6任一测站前后视距差累计3米7视线离地面最低咼度0.3米使用仪器：观测使用DS05级水准仪，DINI03电子水准仪及配套铟瓦条码水准尺。观测前和使用过程中仪器及标尺定期送国家计量单位检定认可，确保仪器设备处于受控状态；测量过程中按规范定期进行i角检测，保证i角W±15〃。技术措施：为保证精度，在本工程基准网测量中，强调采取以下措施：(1)水准观测在标尺分划成像清晰而稳定时进行。(2)水准测量的观测顺序为：后一前一前一后(3)同一测站上观测时，严格按表1相关要求控制前后视距差，不得两次调焦。(2)平面基准网基准点布设：在远离基坑施工影响区域以外(大于3倍基坑深度)的稳固建筑物上布设基准点。共布设4个。采用强制对中螺栓在基坑周边较高建(构)筑物顶部固定棱镜或贴片棱镜作为标志，如图3所示。保护措施：基准点安装在楼顶不易破坏的地方。坐标系统：采用独立坐标系。为方便计算，独立坐标系坐标轴与设计轴线大致平行。技术要求：基准点与测站点构成基本控制网，以空间后方交汇的方法进行控制测量，开始时每月检测1次,稳定后每2个月检测1次，稳定标准为每次测量平差后坐标之差小于±3.0mm。具体技术要求如表2所示。表2平面基准网主要技术要求序号项目指标或限差1坐标中误差1.0毫米2水平角观测测回数63测角中误差1.0秒4测边相对中误差<1/1000005每边测回数往返各4测回6距离一测回读数较差1.0毫米页眉内容7距离单程各测回较差1.5毫米8气象数据测定的取小读数温度0.2摄氏度，气压50帕使用仪器：TS15A全站仪以及配套棱镜。技术措施：①对使用的全站仪、觇牌应在项目开始前和结束后进行检验，项目进行中也应定期进行检验，尤其时照准部水准管及电子气泡补偿的检验与校正；②观测应做到三固定，即固定人员、固定...
