土工格栅技术交底VIP免费

土工格栅技术交底_第1页
1/6
土工格栅技术交底_第2页
2/6
土工格栅技术交底_第3页
3/6

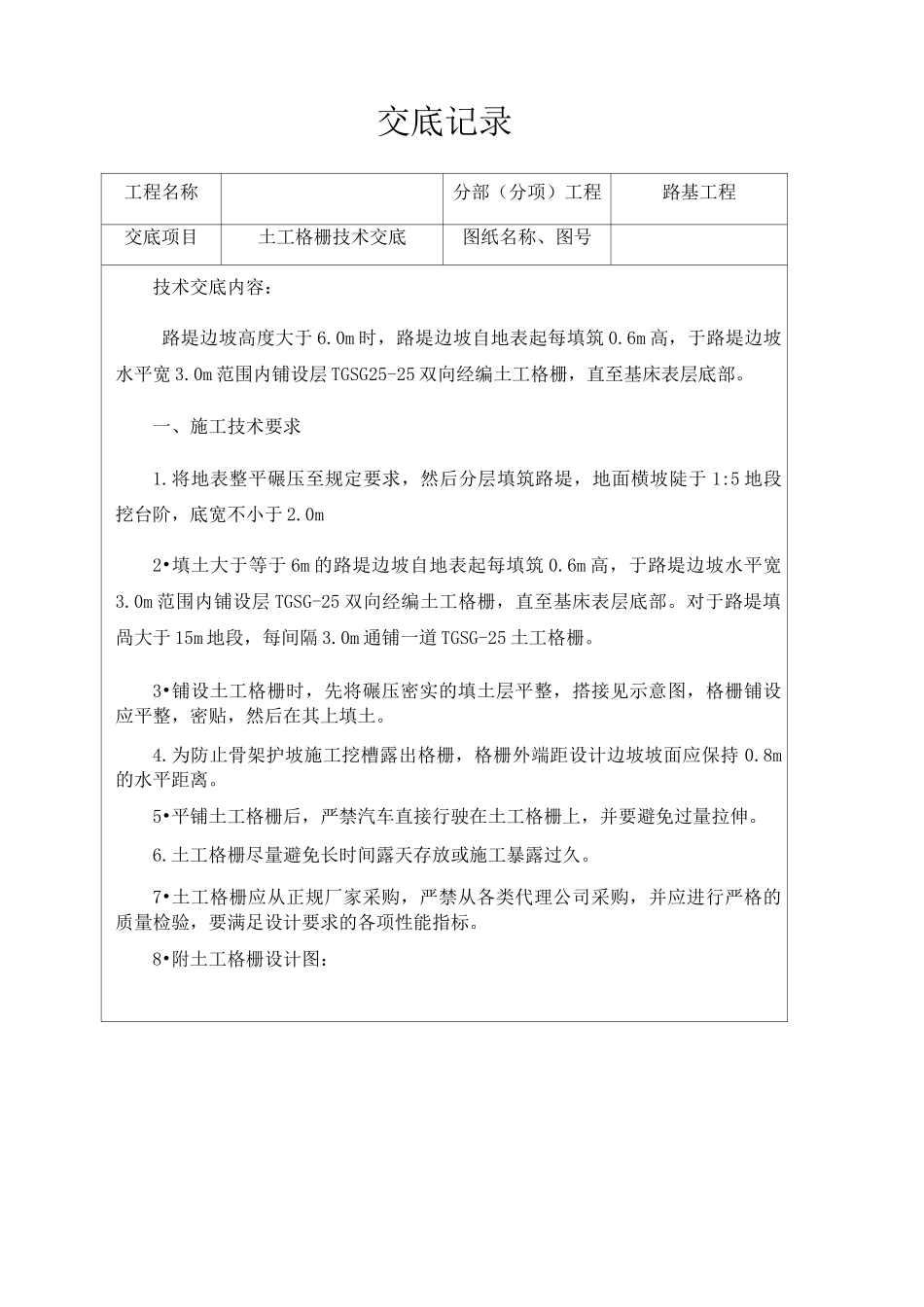

交底记录工程名称分部(分项)工程路基工程交底项目土工格栅技术交底图纸名称、图号技术交底内容:路堤边坡高度大于6.0m时,路堤边坡自地表起每填筑0.6m高,于路堤边坡水平宽3.0m范围内铺设层TGSG25-25双向经编土工格栅,直至基床表层底部。一、施工技术要求1.将地表整平碾压至规定要求,然后分层填筑路堤,地面横坡陡于1:5地段挖台阶,底宽不小于2.0m2•填土大于等于6m的路堤边坡自地表起每填筑0.6m高,于路堤边坡水平宽3.0m范围内铺设层TGSG-25双向经编土工格栅,直至基床表层底部。对于路堤填咼大于15m地段,每间隔3.0m通铺一道TGSG-25土工格栅。3•铺设土工格栅时,先将碾压密实的填土层平整,搭接见示意图,格栅铺设应平整,密贴,然后在其上填土。4.为防止骨架护坡施工挖槽露出格栅,格栅外端距设计边坡坡面应保持0.8m的水平距离。5•平铺土工格栅后,严禁汽车直接行驶在土工格栅上,并要避免过量拉伸。6.土工格栅尽量避免长时间露天存放或施工暴露过久。7•土工格栅应从正规厂家采购,严禁从各类代理公司采购,并应进行严格的质量检验,要满足设计要求的各项性能指标。8•附土工格栅设计图:二、土工格栅铺设路堤边坡铺设双向土工格栅(25KN/m),顶层土工格栅距路肩0.6m,其余各层垂直间距为0.6m,其余各层宽度3m,土工格栅距边坡线的间距不小于0.lm。铺设要求:土工格栅平整、顺直;强度高的方向置于垂直于路堤的轴线方向,受力方向上的连接必须牢固,连接强度不得低于材料强度,另一方向密贴排放;格栅的纵横向接缝可采用尼龙绳或涤纶先缝接或U型钉连接使格栅连成整体,相互搭接不小于30cm;铺设应拉紧不得有褶皱。多层铺设时,上下层接缝应错开,错开距离不小于0・5m。土工格栅铺设完成后,应及时(24小时内)进行路基填土。每层填筑应按“先两边,后中间”的原则对此填筑,严禁先填中部。填料不允许直接卸在土工隔栅上,必须卸在摊铺完毕的土面上。铺设表面平整,不得有坚硬突起物,一切机械不得直接在铺好的土工隔栅上行走。三、质量标准1.土工合成材料的品种、规格、质量应符合设计要求。进场时应进行现场验收,并对其技术性能进行检验。检验数量:同一产地、厂家、品种且连续进场的土工合成材料每30000m2为一批,不足30000m2时也按一批计。每批检验1组。检验方法:查验产品质量合格证,对材料的抗拉强度等性能进行试验。2.土工合成材料的铺设层数、方向和连接方法应符合设计要求。检验数量:每100m等间距检查3点。检验方法:观察、尺量。3•土工合成材料铺设时,应绷紧、抻平,不得褶皱或损坏。铺设后,应按设计要求铺设回折段并填土(砂)、整平,逐幅回折。检验数量:每100m等间距检查3点。检验方法:观察、尺量。4•土工格栅材料的铺设范围、搭接宽度、竖向间距、回折长度、上下层接缝错开距离允许偏差及检验方法应符合下表规定。土工格栅的铺设允许偏差及检验方法序号项目允许偏差(mm)检验数量检验方法1铺设范围不小于设计值每100m等间距检查3点尺量2搭接宽度+503竖向间距±304回折长度±505上、下层接缝错开距离±50四、安全及环保措施4.1安全要求(1)施工生产区域应实行封闭管理,主要进出口处应设有明显的施工警示标志和安全文明生产规定、禁令。与施工无关的人员、设备不得进入施工区。(2)施工中应对机械设备进行定期检查、养护、维修。(3)作业人员应严格遵守劳动纪律,服从领导和安全检查人员的指挥,工作时思想集中,坚守岗位,未经许可不得从事本工种之外的工作。严禁酒后上班,不得在禁止烟火的地方吸烟、动火。(4)进入施工现场必须按照作业要求正确穿戴个人防护用品,严禁赤脚或穿高跟鞋、硬底鞋、带钉易滑的鞋和拖鞋进入施工现场。(5)在施工现场行走应注意安全,不得在边坡下方休息或停留。(6)临边、危险区域、变压器周围应设置围栏和安全警示牌,夜间设红灯示警。施工现场各种防护设施、警示标志未经施工负责人批准,不得移动和拆除。4.2环保要求(1)做好边坡排水设施的施工,排水设施处理满足施工图要求,坡脚进行防护,防止水土流失;(2)施工场地布置时,在水源保护地区内不得取土、弃土、破坏植被等,不得设置洗车台等,并不得堆放任...
