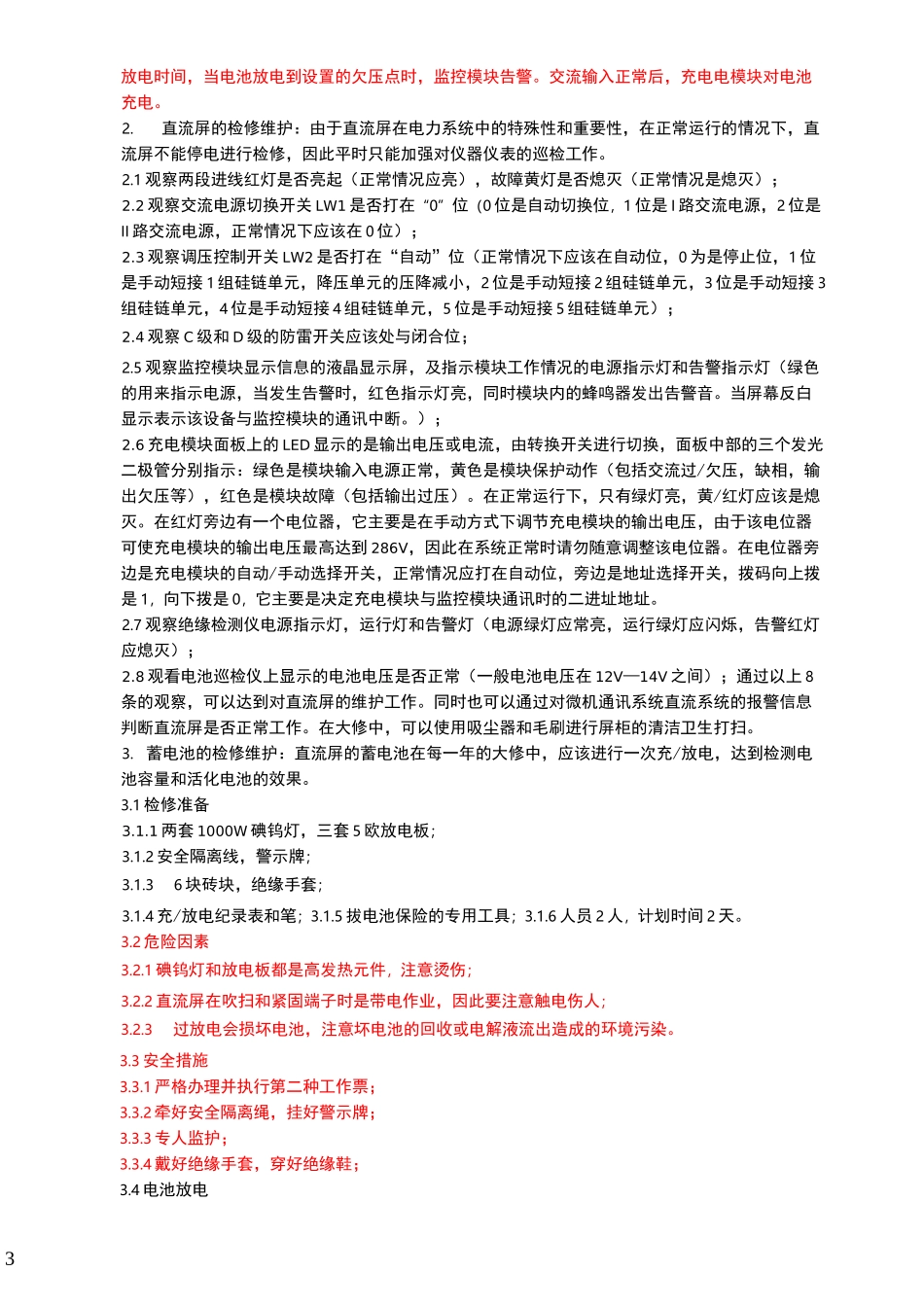

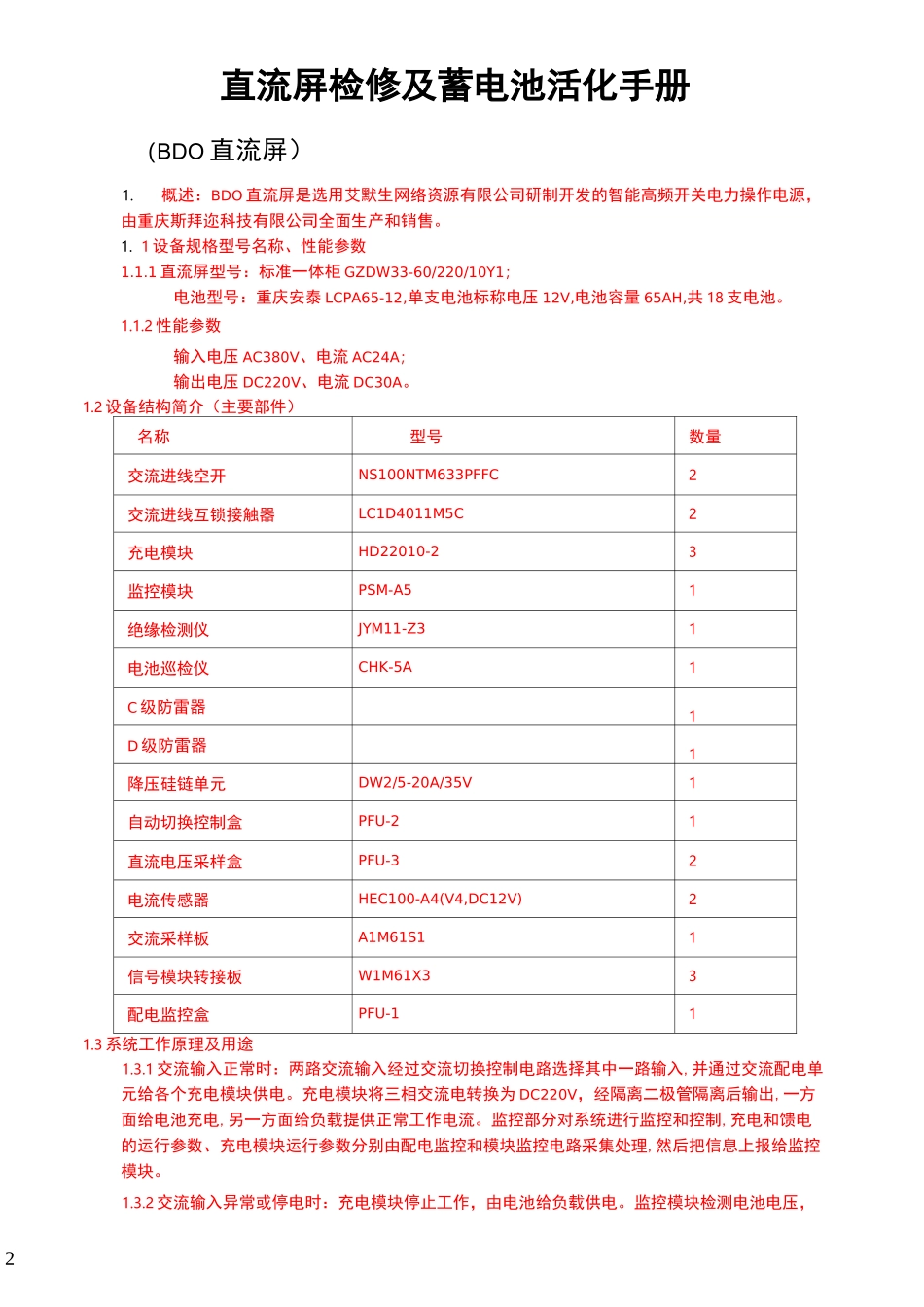

直流屏检修及蓄电池活化手册(总9页)-CAL-FENGHAI.-(YICAI)-CompanyOnel■-CAL-本页仅作为文档封面，使用请直接删除2直流屏检修及蓄电池活化手册（BDO直流屏）1.概述：BDO直流屏是选用艾默生网络资源有限公司研制开发的智能高频开关电力操作电源，由重庆斯拜迩科技有限公司全面生产和销售。1.1设备规格型号名称、性能参数1.1.1直流屏型号：标准一体柜GZDW33-60/220/10Y1；电池型号：重庆安泰LCPA65-12,单支电池标称电压12V,电池容量65AH,共18支电池。1.1.2性能参数输入电压AC380V、电流AC24A；输出电压DC220V、电流DC30A。1.2设备结构简介（主要部件）名称型号数量交流进线空开NS100NTM633PFFC2交流进线互锁接触器LC1D4011M5C2充电模块HD22010-23监控模块PSM-A51绝缘检测仪JYM11-Z31电池巡检仪CHK-5A1C级防雷器1D级防雷器1降压硅链单元DW2/5-20A/35V1自动切换控制盒PFU-21直流电压采样盒PFU-32电流传感器HEC100-A4(V4,DC12V)2交流采样板A1M61S11信号模块转接板W1M61X33配电监控盒PFU-111.3系统工作原理及用途1.3.1交流输入正常时：两路交流输入经过交流切换控制电路选择其中一路输入,并通过交流配电单元给各个充电模块供电。充电模块将三相交流电转换为DC220V，经隔离二极管隔离后输出,一方面给电池充电,另一方面给负载提供正常工作电流。监控部分对系统进行监控和控制,充电和馈电的运行参数、充电模块运行参数分别由配电监控和模块监控电路采集处理,然后把信息上报给监控模块。1.3.2交流输入异常或停电时：充电模块停止工作，由电池给负载供电。监控模块检测电池电压，3放电时间，当电池放电到设置的欠压点时，监控模块告警。交流输入正常后，充电电模块对电池充电。2.直流屏的检修维护：由于直流屏在电力系统中的特殊性和重要性，在正常运行的情况下，直流屏不能停电进行检修，因此平时只能加强对仪器仪表的巡检工作。2.1观察两段进线红灯是否亮起（正常情况应亮），故障黄灯是否熄灭（正常情况是熄灭）；2.2观察交流电源切换开关LW1是否打在“0”位（0位是自动切换位，1位是I路交流电源，2位是II路交流电源，正常情况下应该在0位）；2.3观察调压控制开关LW2是否打在“自动”位（正常情况下应该在自动位，0为是停止位，1位是手动短接1组硅链单元，降压单元的压降减小，2位是手动短接2组硅链单元，3位是手动短接3组硅链单元，4位是手动短接4组硅链单元，5位是手动短接5组硅链单元）；2.4观察C级和D级的防雷开关应该处与闭合位；2.5观察监控模块显示信息的液晶显示屏，及指示模块工作情况的电源指示灯和告警指示灯（绿色的用来指示电源，当发生告警时，红色指示灯亮，同时模块内的蜂鸣器发出告警音。当屏幕反白显示表示该设备与监控模块的通讯中断。）；2.6充电模块面板上的LED显示的是输出电压或电流，由转换开关进行切换，面板中部的三个发光二极管分别指示：绿色是模块输入电源正常，黄色是模块保护动作（包括交流过/欠压，缺相，输出欠压等），红色是模块故障（包括输出过压）。在正常运行下，只有绿灯亮，黄/红灯应该是熄灭。在红灯旁边有一个电位器，它主要是在手动方式下调节充电模块的输出电压，由于该电位器可使充电模块的输出电压最高达到286V，因此在系统正常时请勿随意调整该电位器。在电位器旁边是充电模块的自动/手动选择开关，正常情况应打在自动位，旁边是地址选择开关，拨码向上拨是1，向下拨是0，它主要是决定充电模块与监控模块通讯时的二进址地址。2.7观察绝缘检测仪电源指示灯，运行灯和告警灯（电源绿灯应常亮，运行绿灯应闪烁，告警红灯应熄灭）；2.8观看电池巡检仪上显示的电池电压是否正常（一般电池电压在12V—14V之间）；通过以上8条的观察，可以达到对直流屏的维护工作。同时也可以通过对微机通讯系统直流系统的报警信息判断直流屏是否正常工作。在大修中，可以使用吸尘器和毛刷进行屏柜的清洁卫生打扫。3.蓄电池的检修维护：直流屏的蓄电池在每一年的大修中，应该进行一次充/放电，达到检测电池容量和活化电池的效果。3.1检修准备3.1.1两套1000W碘钨灯，三套5欧放电板；3.1.2安全隔离线，警示牌；3.1.36块砖块，绝缘手套；3.1.4充/放电纪录表和笔；3.1...
