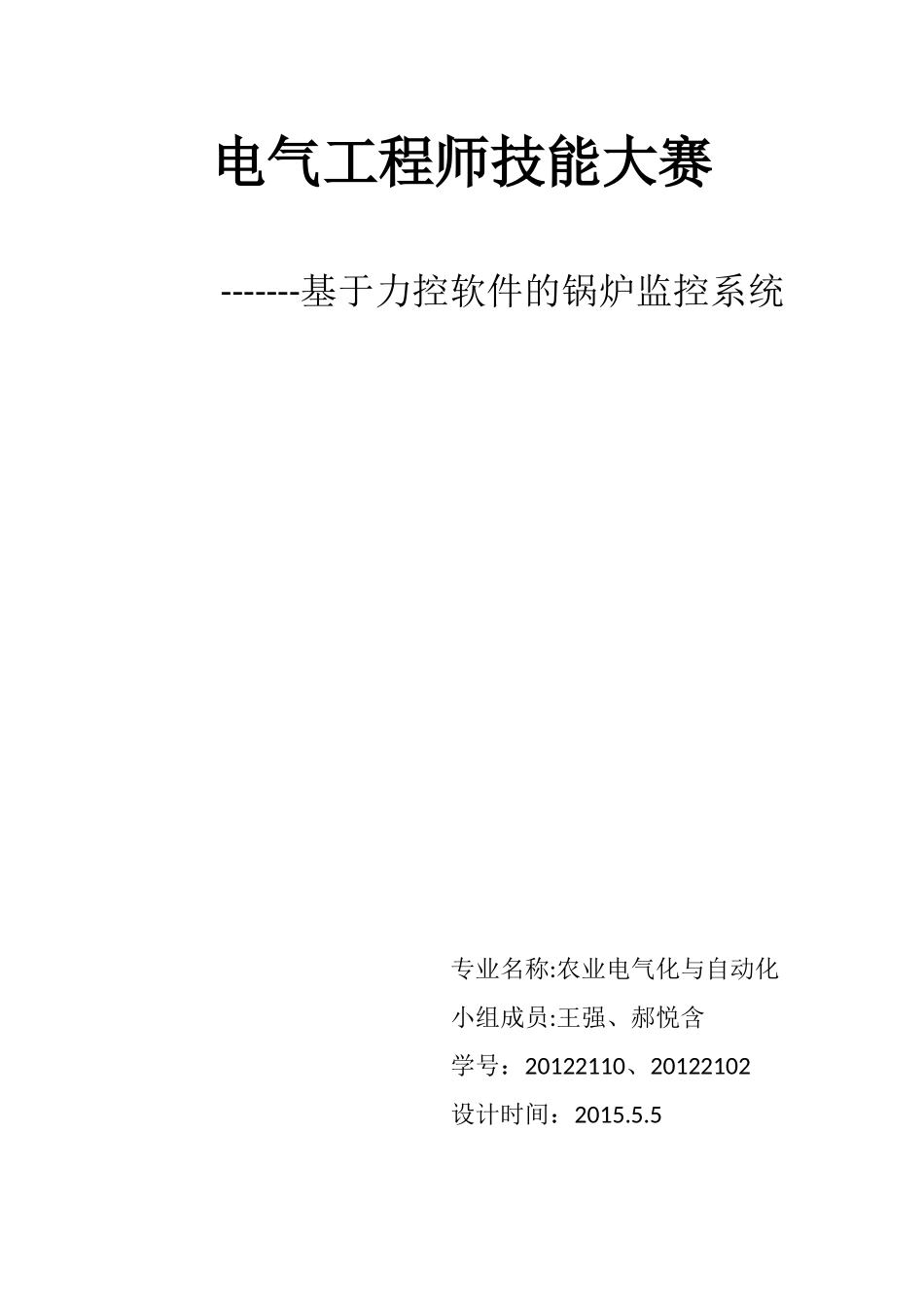

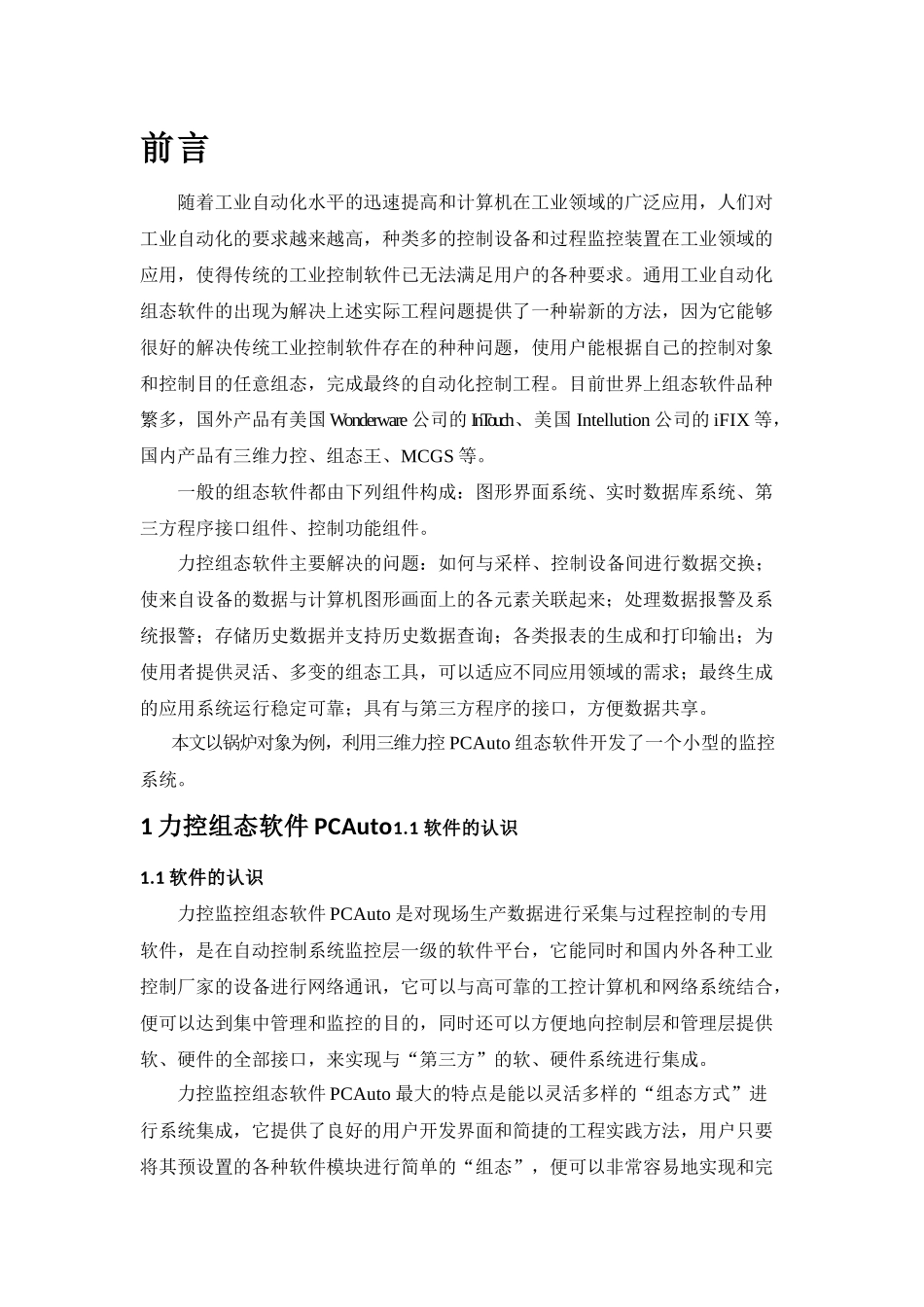

电气工程师技能大赛-------基于力控软件的锅炉监控系统专业名称:农业电气化与自动化小组成员:王强、郝悦含学号：20122110、20122102设计时间：2015.5.5前言随着工业自动化水平的迅速提高和计算机在工业领域的广泛应用，人们对工业自动化的要求越来越高，种类多的控制设备和过程监控装置在工业领域的应用，使得传统的工业控制软件已无法满足用户的各种要求。通用工业自动化组态软件的出现为解决上述实际工程问题提供了一种崭新的方法，因为它能够很好的解决传统工业控制软件存在的种种问题，使用户能根据自己的控制对象和控制目的任意组态，完成最终的自动化控制工程。目前世界上组态软件品种繁多，国外产品有美国Wonderware公司的InTouch、美国Intellution公司的iFIX等，国内产品有三维力控、组态王、MCGS等。一般的组态软件都由下列组件构成：图形界面系统、实时数据库系统、第三方程序接口组件、控制功能组件。力控组态软件主要解决的问题：如何与采样、控制设备间进行数据交换；使来自设备的数据与计算机图形画面上的各元素关联起来；处理数据报警及系统报警；存储历史数据并支持历史数据查询；各类报表的生成和打印输出；为使用者提供灵活、多变的组态工具，可以适应不同应用领域的需求；最终生成的应用系统运行稳定可靠；具有与第三方程序的接口，方便数据共享。本文以锅炉对象为例，利用三维力控PCAuto组态软件开发了一个小型的监控系统。1力控组态软件PCAuto1.1软件的认识1.1软件的认识力控监控组态软件PCAuto是对现场生产数据进行采集与过程控制的专用软件，是在自动控制系统监控层一级的软件平台，它能同时和国内外各种工业控制厂家的设备进行网络通讯，它可以与高可靠的工控计算机和网络系统结合，便可以达到集中管理和监控的目的，同时还可以方便地向控制层和管理层提供软、硬件的全部接口，来实现与“第三方”的软、硬件系统进行集成。力控监控组态软件PCAuto最大的特点是能以灵活多样的“组态方式”进行系统集成，它提供了良好的用户开发界面和简捷的工程实践方法，用户只要将其预设置的各种软件模块进行简单的“组态”，便可以非常容易地实现和完成监控层的各项功能，缩短了自动化工程师的系统集成的时间，大大地提高了集成效率。力控的应用范围广泛、可用于开发石油、化工、半导体、汽车、电力、机械、冶金、交通楼宇自动化、食品、医药、环保等多个行业和领域的工业自动化、过程控制、管理监测、工业现场监测、远程监测/远程诊断、企业管理/资源计划等系统。PCAuto组态软件具有功能强大的图形开发环境Draw，采用面向对象的图形技术，创建动画式人-机界面系统及高可靠性快速的图形界面运行系统View，用来运行Draw创建图形窗口。先进的分布式实时数据库DB是整个应用系统的核心模块，负责整个力控应用系统的实时数据处理、历史数据存储、统计数据处理、报警信息处理、数据服务请求处理及完成与过程的双向通信。1.2软件的使用在组态软件中填写一些事先设计的表格，再利用图形功能把被控对象(温度计、压力计、锅炉、趋势曲线、报表、温控曲线等)形象的画出来，通过内部数据连接把被控对象的属性与I/O设备的实时数据进行逻辑连接。当由组态软件生成的应用系统投入运行后，与被控对象相连的I/O设备数据发生变化会直接带动被控对象的属性变化。2.系统功能概述基于力控组态软件的锅炉监控系统的设计主要是充分利用软件的优势，通过对锅炉系统中的三个主要参数，即锅炉水位、炉膛压力、锅炉内温度的控制来实现对锅炉系统的实时监控。具体的控制原则为：当锅炉液位“level”的值高于90时，系统产生报警，对应的液位报警灯闪烁红色，同时发出报警声音；当炉膛压力“press”的值高于890时，系统也会报警，对应的压力报警灯闪烁红色，同时发出报警声音；同样，当锅炉内温度“temp”的值高于90时，系统也产生报警信息，对应的温度报警灯闪烁红色，同时发出报警声音。其中锅炉水位由仿真PLC的常量寄存器控制，炉膛压力和锅炉内温度也分别由仿真PLC的常量寄存器控制，由于无法准确地建立锅炉水位、炉膛压力、锅炉内温度三者之间的函数关系，在设计时人为设定炉膛压力和锅炉内温度分...
