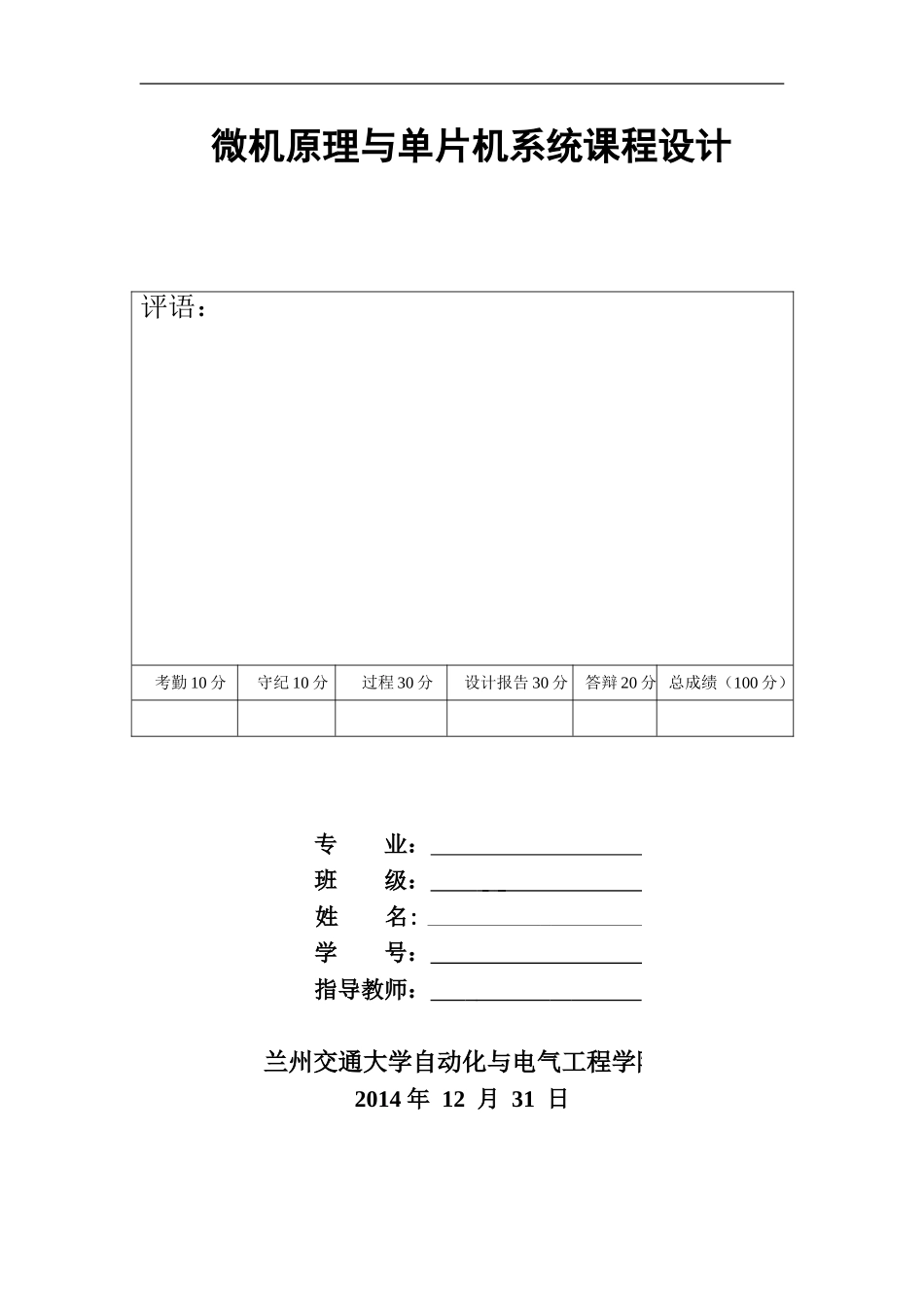

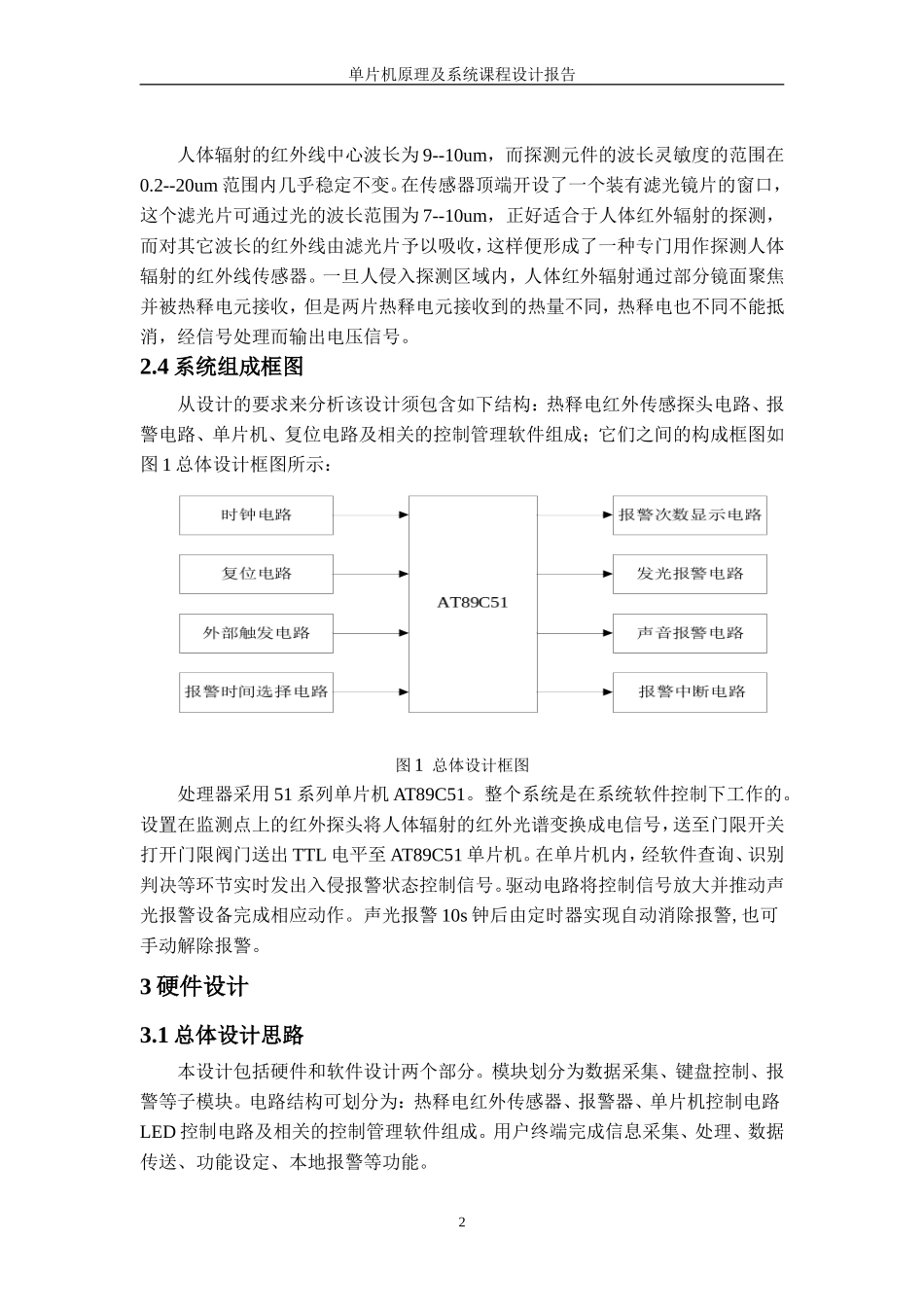

微机原理与单片机系统课程设计专业：班级：姓名:学号：指导教师：兰州交通大学自动化与电气工程学院2014年12月31日评语：考勤10分守纪10分过程30分设计报告30分答辩20分总成绩（100分）单片机原理及系统课程设计报告基于51单片机的红外防盗报警器的设计1设计说明1.1设计目的该设计以单片机AT89C51芯片为核心，加上必要的外围电路，构成了一个基于单片机的红外线防盗报警器。功能主要通过软件编程来实现，降低了硬件电路的复杂性和制作成本。此外，设计中所采用的红外线是不可见光，有很强的隐蔽性和保密性，以满足现代人们住宅防盗的需要。1.2设计要求该设计要求当热释电红外线传感器探测到人体辐射的红外线时，单片机控制电路启动声光报警并显示报警次数。此外，用户还可以设定报警时间并手动解除报警。1.3设计方法该设计以AT89C51单片机为核心，由时钟电路、复位电路、外部触发电路、报警时间选择电路、声光报警电路、报警次数显示电路和中断报警电路共同组成报警系统。系统具有显示报警次数，设定报警时间，手动解除报警的功能。2设计方案及原理2.1设计方案简述该设计使用AT89C51单片机芯片控制电路，通过热释电红外传感器采集外部触发信号，采用7段LED数码管显示报警次数，采用蜂鸣器和红色发光二极管实现声光报警，手动解除报警功能由单片机外部中断实现，报警时间由单片机内部定时器实现。2.2热释电红外传感器简单介绍热释电红外线(PIR)传感器是80年代发展起来的一种新型高灵敏度探测元件。是一种能检测人体发射的红外线而输出电信号的传感器，它能组成防入侵报警器或各种自动化节能装置。它能以非接触形式检测出人体辐射的红外线能量的变化，并将其转换成电压信号输出。将这个电压信号加以放大，便可驱动各种控制电路。2.3PIR的原理特性热释电红外线传感器主要是由一种高热电系数制成的探测元件，在每个探测器内装入一个或两个探测元件，并将两个探测元件以反极性串联，以抑制由于自身温度升高而产生的干扰。由探测元件将探测并接收到的红外辐射转变成微弱的电压信号，经装在探头内的场效应管放大后向外输出。1单片机原理及系统课程设计报告人体辐射的红外线中心波长为9--10um，而探测元件的波长灵敏度的范围在0.2--20um范围内几乎稳定不变。在传感器顶端开设了一个装有滤光镜片的窗口，这个滤光片可通过光的波长范围为7--10um，正好适合于人体红外辐射的探测，而对其它波长的红外线由滤光片予以吸收，这样便形成了一种专门用作探测人体辐射的红外线传感器。一旦人侵入探测区域内，人体红外辐射通过部分镜面聚焦并被热释电元接收，但是两片热释电元接收到的热量不同，热释电也不同不能抵消，经信号处理而输出电压信号。2.4系统组成框图从设计的要求来分析该设计须包含如下结构：热释电红外传感探头电路、报警电路、单片机、复位电路及相关的控制管理软件组成；它们之间的构成框图如图1总体设计框图所示：图1总体设计框图处理器采用51系列单片机AT89C51。整个系统是在系统软件控制下工作的。设置在监测点上的红外探头将人体辐射的红外光谱变换成电信号，送至门限开关打开门限阀门送出TTL电平至AT89C51单片机。在单片机内，经软件查询、识别判决等环节实时发出入侵报警状态控制信号。驱动电路将控制信号放大并推动声光报警设备完成相应动作。声光报警10s钟后由定时器实现自动消除报警,也可手动解除报警。3硬件设计3.1总体设计思路本设计包括硬件和软件设计两个部分。模块划分为数据采集、键盘控制、报警等子模块。电路结构可划分为：热释电红外传感器、报警器、单片机控制电路LED控制电路及相关的控制管理软件组成。用户终端完成信息采集、处理、数据传送、功能设定、本地报警等功能。2单片机原理及系统课程设计报告就此设计的核心模块来说，单片机就是设计的中心单元，所以此系统也是单片机应用系统的一种应用。单片机应用系统也是有硬件和软件组成。硬件包括单片机、输入/输出设备、以及外围应用电路等组成的系统，软件是各种工作程序的总称。单片机应用系统的研制过程包括总体设计、硬件设计、软件设计等几个阶段。3.2系统硬件电路的选择及说明在本设计中用到如下器件：AT8...
