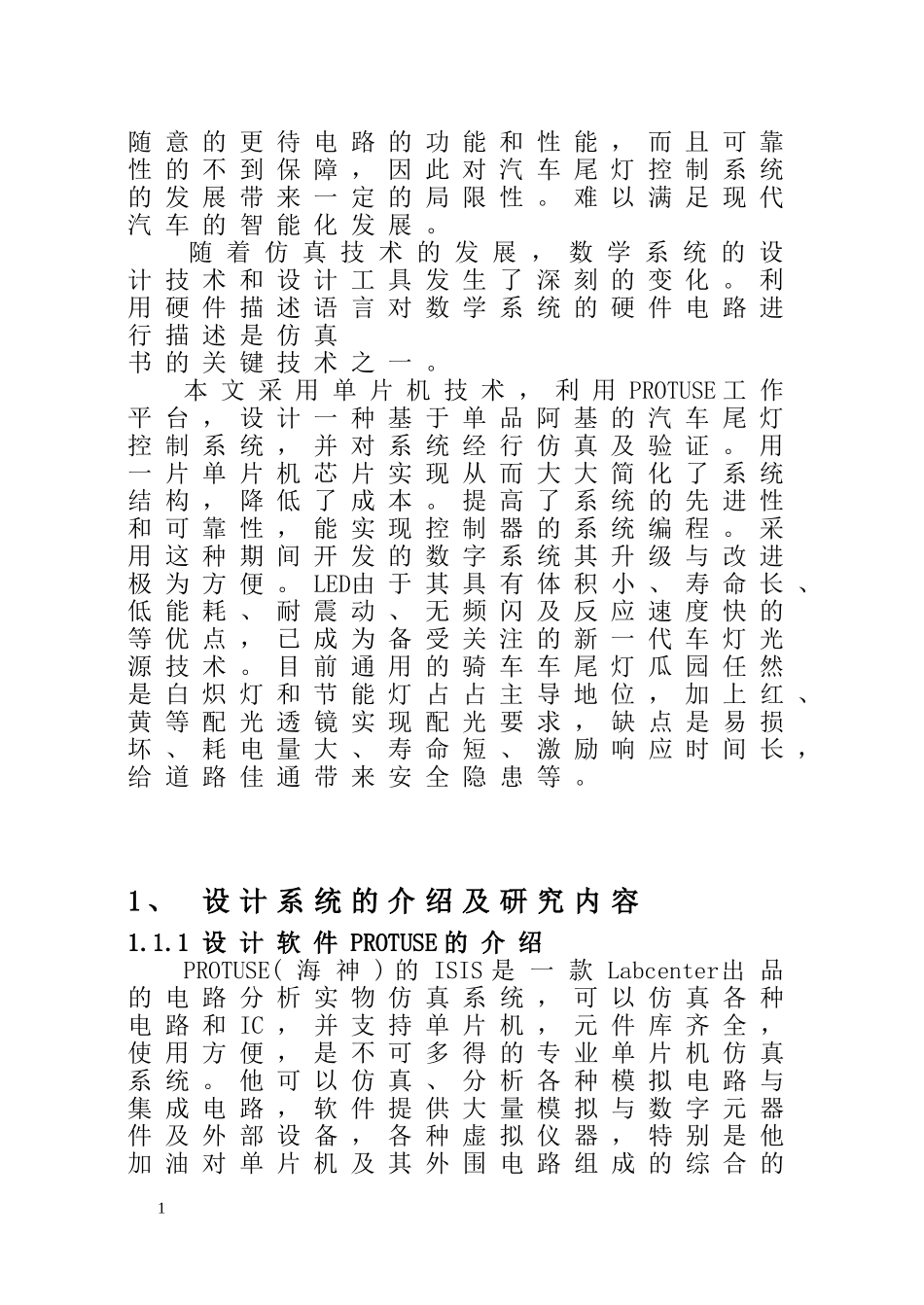

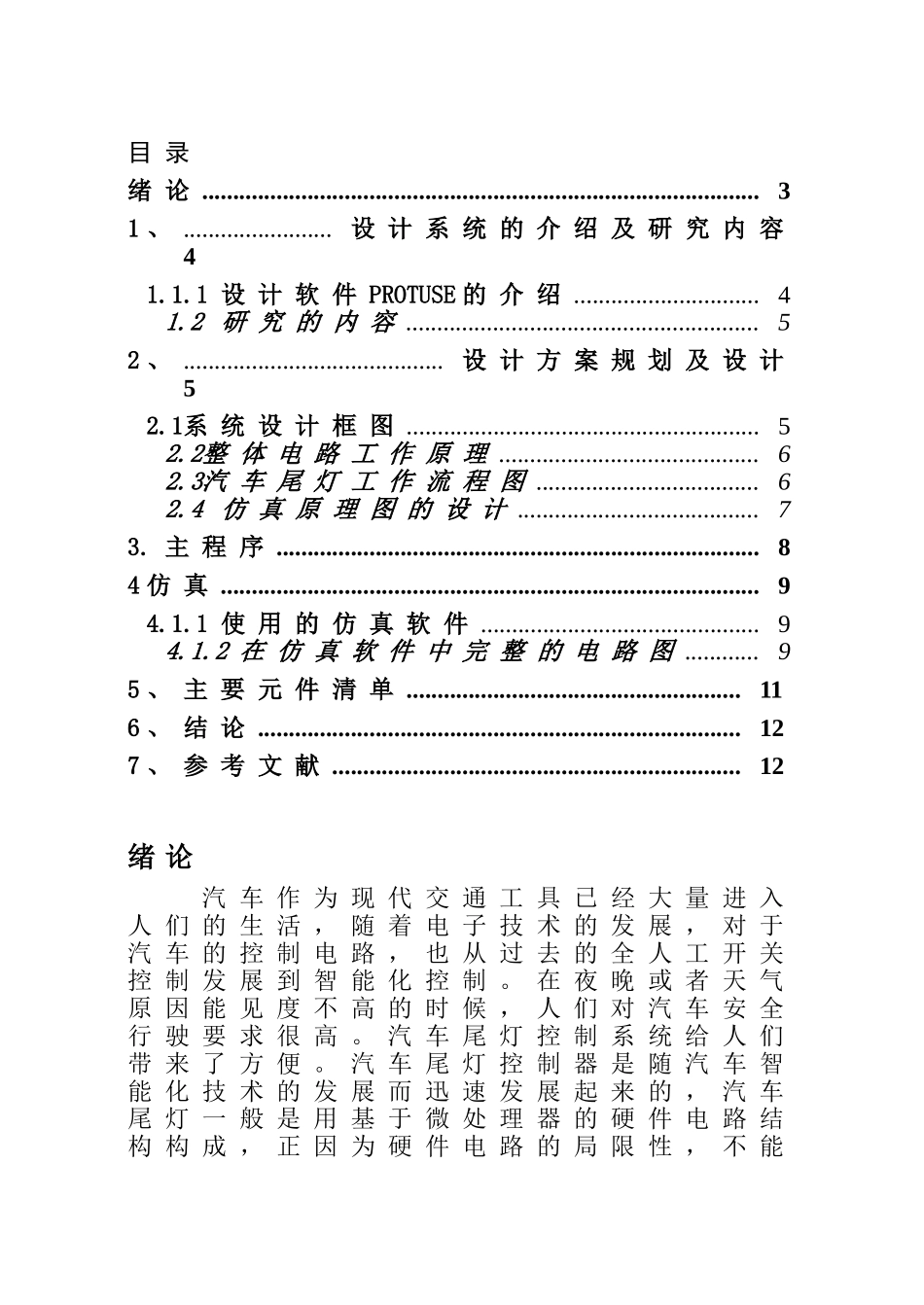

目录绪论..........................................................................................31、........................设计系统的介绍及研究内容41.1.1设计软件PROTUSE的介绍..............................41.2研究的内容.........................................................52、..........................................设计方案规划及设计52.1系统设计框图.........................................................52.2整体电路工作原理..........................................62.3汽车尾灯工作流程图....................................62.4仿真原理图的设计.......................................73.主程序..............................................................................84仿真.......................................................................................94.1.1使用的仿真软件.............................................94.1.2在仿真软件中完整的电路图............95、主要元件清单......................................................116、结论..............................................................................127、参考文献..................................................................12绪论汽车作为现代交通工具已经大量进入人们的生活，随着电子技术的发展，对于汽车的控制电路，也从过去的全人工开关控制发展到智能化控制。在夜晚或者天气原因能见度不高的时候，人们对汽车安全行驶要求很高。汽车尾灯控制系统给人们带来了方便。汽车尾灯控制器是随汽车智能化技术的发展而迅速发展起来的，汽车尾灯一般是用基于微处理器的硬件电路结构构成，正因为硬件电路的局限性，不能随意的更待电路的功能和性能，而且可靠性的不到保障，因此对汽车尾灯控制系统的发展带来一定的局限性。难以满足现代汽车的智能化发展。随着仿真技术的发展，数学系统的设计技术和设计工具发生了深刻的变化。利用硬件描述语言对数学系统的硬件电路进行描述是仿真书的关键技术之一。本文采用单片机技术，利用PROTUSE工作平台，设计一种基于单品阿基的汽车尾灯控制系统，并对系统经行仿真及验证。用一片单片机芯片实现从而大大简化了系统结构，降低了成本。提高了系统的先进性和可靠性，能实现控制器的系统编程。采用这种期间开发的数字系统其升级与改进极为方便。LED由于其具有体积小、寿命长、低能耗、耐震动、无频闪及反应速度快的等优点，已成为备受关注的新一代车灯光源技术。目前通用的骑车车尾灯瓜园任然是白炽灯和节能灯占占主导地位，加上红、黄等配光透镜实现配光要求，缺点是易损坏、耗电量大、寿命短、激励响应时间长，给道路佳通带来安全隐患等。1、设计系统的介绍及研究内容1.1.1设计软件PROTUSE的介绍PROTUSE(海神)的ISIS是一款Labcenter出品的电路分析实物仿真系统，可以仿真各种电路和IC，并支持单片机，元件库齐全，使用方便，是不可多得的专业单片机仿真系统。他可以仿真、分析各种模拟电路与集成电路，软件提供大量模拟与数字元器件及外部设备，各种虚拟仪器，特别是他加油对单片机及其外围电路组成的综合的1交互仿真功能。该软件的特点：1、全部满足我们提出的单片机软件仿真系统的标准，并在同类产品中具有明显的优势。2、具有模拟电路仿真、数字电路仿真、单片机及其外围电路组成的系统的仿真、RS-232动态仿真、C调试器、SPI调试器、键盘和LCD系统仿真的功能;有各种虚拟仪器，例如示波器、逻辑分析仪、信号发生器等。3、目前只吃的单片机的类型有：68000系列、8051系列、AVR系列等等，以及各种外围芯片。4、支持大量的存储器和外围芯片。1.2研究的内容本次设计的任务是根据已知条件，设计制作一个汽车尾灯显示的51电路。设汽车左右两侧各有一个指示灯，要求是：1、汽车正常行驶时，尾灯全部熄灭。2、当汽车右转时，右侧的指示灯亮，并且以1秒的间隔闪烁。3、当汽车左转时，左侧的指示灯亮，并且以1秒的间隔闪烁。4、当汽车刹车时，两个指示灯都亮，并且也以1秒的间隔闪...
