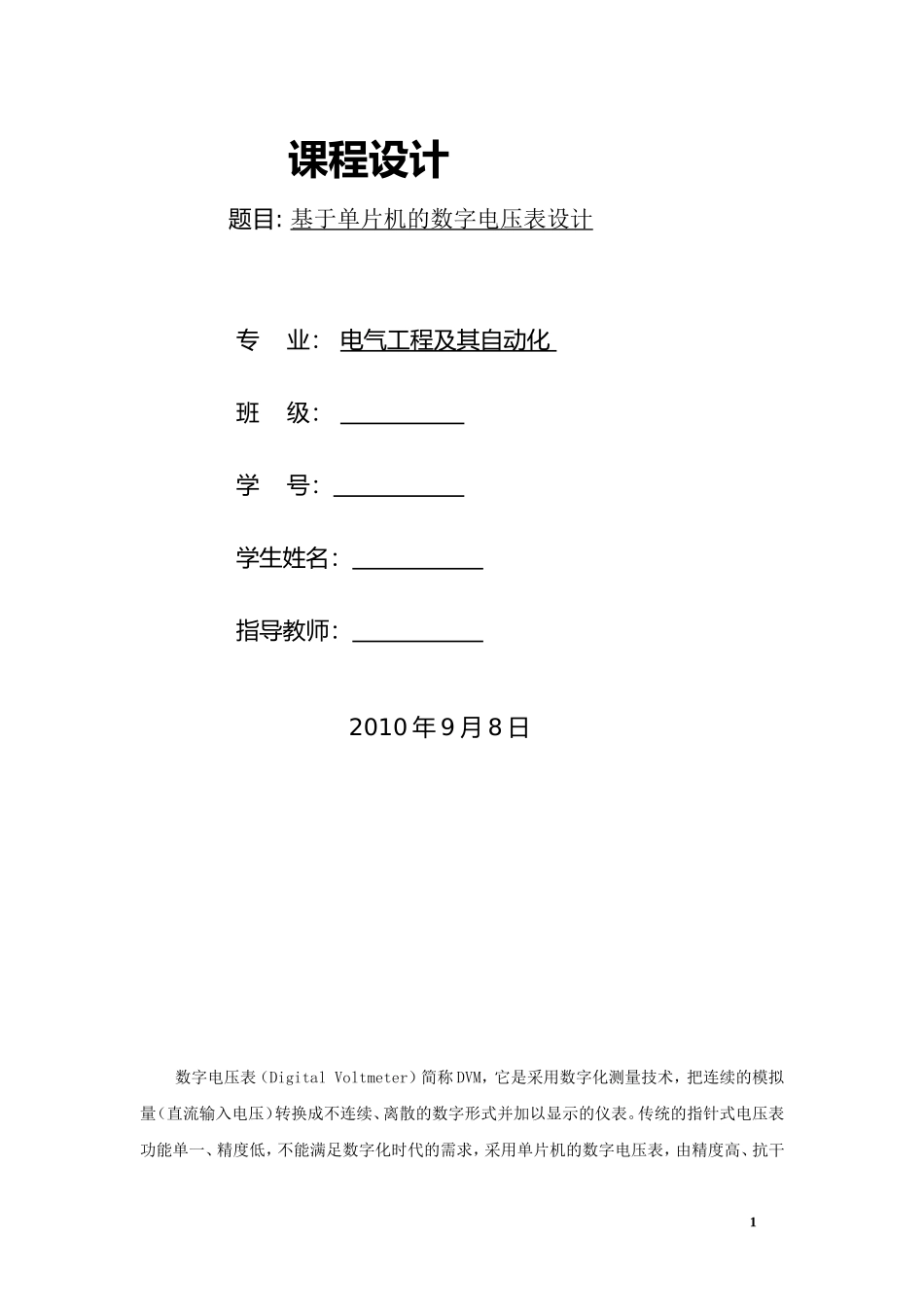

课程设计题目:基于单片机的数字电压表设计专业：电气工程及其自动化班级：学号：学生姓名：指导教师：2010年9月8日数字电压表（DigitalVoltmeter）简称DVM，它是采用数字化测量技术，把连续的模拟量（直流输入电压）转换成不连续、离散的数字形式并加以显示的仪表。传统的指针式电压表功能单一、精度低，不能满足数字化时代的需求，采用单片机的数字电压表，由精度高、抗干1扰能力强，可扩展性强、集成方便，还可与PC进行实时通信。目前，由各种单片A/D转换器构成的数字电压表，已被广泛用于电子及电工测量、工业自动化仪表、自动测试系统等智能化测量领域，示出强大的生命力。与此同时，由DVM扩展而成的各种通用及专用数字仪器仪表，也把电量及非电量测量技术提高到崭新水平。本章重点介绍单片A/D转换器以及由它们构成的基于单片机的数字电压表的工作原理。关键词：数字电压表A/D转换器PC电压测量AbstractDigitalvoltagemeter(DigitalVoltmeter)referredtoasDVM,itistheuseofdigitalmeasuringtechnology,thecontinuousanalog(DCinputvoltage)intoanon-continuous,discretedigitalformandtodisplaytheinstrument.Analogvoltagemeterfeaturesatraditionalsingle,lowaccuracy,cannotmeetthedigitalage,usingthesinglechipdigitalvoltagemeter,fromthehighprecision,anti-interferenceability,scalability,JiChengconvenience,andPCcancommunicateinrealtime.Atpresent,byavarietyofsingleA/Dconverterconsistingofdigitalvoltagemeter,hasbeenwidelyusedinelectronicandelectricalmeasurement,industrialautomation,instrumentation,automatedtestsystems,intelligentmeasurement,showingstrongvitality.Atthesametime,theDVMextensiontothevariousgeneralandspecificdigitalinstruments,butalsothepowerandnon-powermeasurementuptoanewlevel.Thischapterfocusesonsingle-chipA/Dconverter,andtheyformbythemicrocontroller-baseddigitalvoltmeterworks.Keywords:digitalvoltmeterA/DconvertervoltagemeasurementPC目录1设计方案..........................................................61.1A/D转换部分....................................................61.2电源部分.......................................................722系统硬件电路设计..................................................82.1单片机芯片......................................................82.289C51与外围电路的接口........................................103详细设计.........................................................143.1复位电路.......................................................143.2电源电路.......................................................163.3程序框图.......................................................173.4源程序.........................................................194总结.............................................................28参考文献...........................................................291设计方案在电量的测量中，电压、电流和频率是最基本的三个被测量，其中电压量的测量最为经常。而且随着电子技术的发展，更是经常需要测量高精度的电压，所以数字电压表就成为一种必不可少的测量仪器。数字电压表（DigitalVoltmeter）简称DVM，它是采用数字化测量技术，把连续的模拟量（直流或交流输入电压）转换成不连续、离散的数字形式并加以显示的仪表。由于数字式仪器具有读数准确方便、精度高、误差小、灵敏度高和分辨率高、测量速度快等特点而倍受青睐。本设计从各个角度分析了由单片机组成的数字电压表的设计过程及各3部分电路的组成及其原理，并且分析了程序如何驱动单片机进而使系统运行起来的原理及方法。本设计主要分为两部分：硬件电路及软件程序。而硬件电路又大体可分为A/D转换电路、LED显示电路，各部分电路的设计及原理将会在硬件电路设计部分详细介绍；程序的设计使用汇编语言编程，利用WAVE和PRO...
