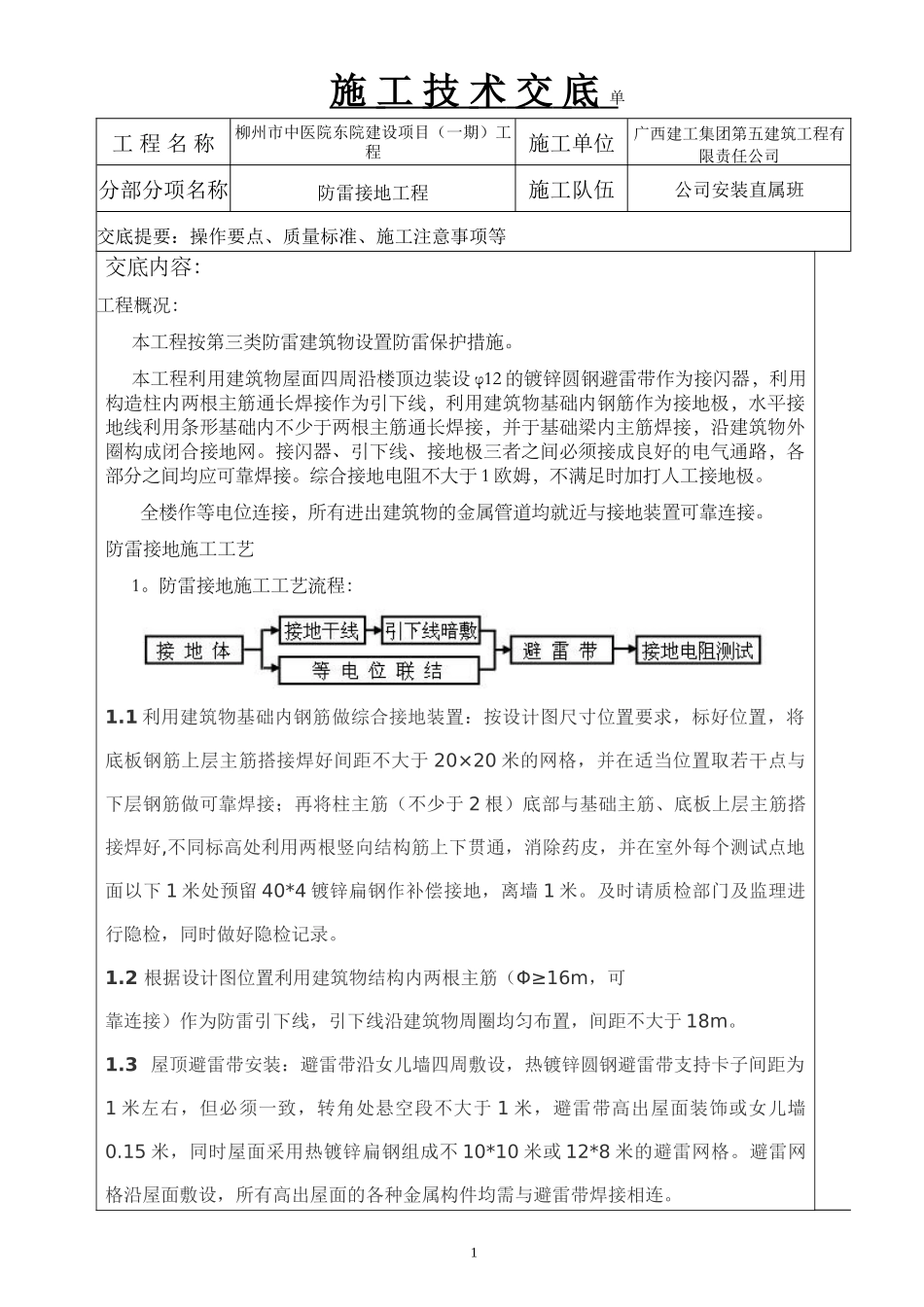

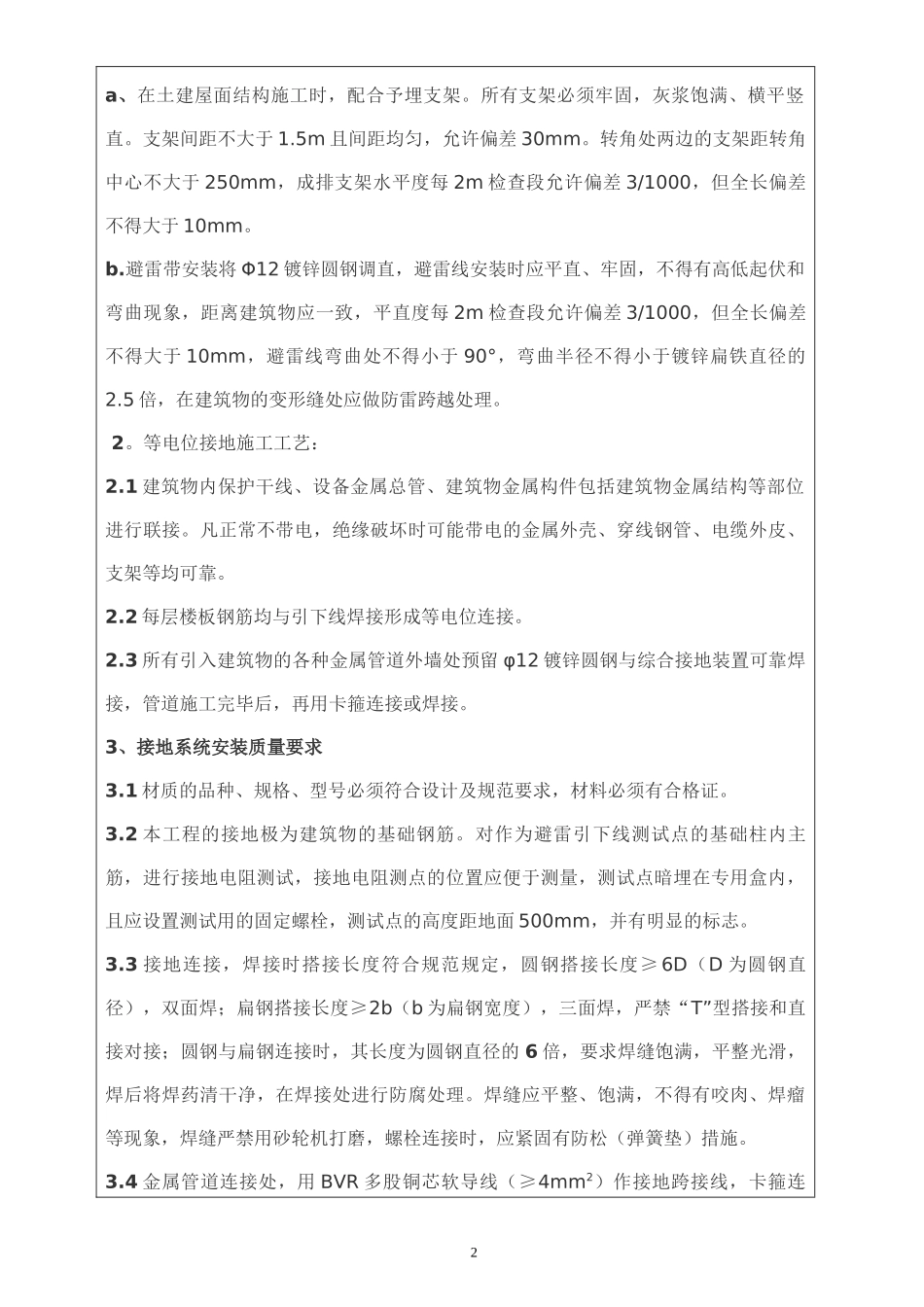

施工技术交底单工程名称柳州市中医院东院建设项目（一期）工程施工单位广西建工集团第五建筑工程有限责任公司分部分项名称防雷接地工程施工队伍公司安装直属班交底提要：操作要点、质量标准、施工注意事项等交底内容：工程概况：本工程按第三类防雷建筑物设置防雷保护措施。本工程利用建筑物屋面四周沿楼顶边装设φ12的镀锌圆钢避雷带作为接闪器，利用构造柱内两根主筋通长焊接作为引下线，利用建筑物基础内钢筋作为接地极，水平接地线利用条形基础内不少于两根主筋通长焊接，并于基础梁内主筋焊接，沿建筑物外圈构成闭合接地网。接闪器、引下线、接地极三者之间必须接成良好的电气通路，各部分之间均应可靠焊接。综合接地电阻不大于1欧姆，不满足时加打人工接地极。全楼作等电位连接，所有进出建筑物的金属管道均就近与接地装置可靠连接。防雷接地施工工艺1。防雷接地施工工艺流程：1.1利用建筑物基础内钢筋做综合接地装置：按设计图尺寸位置要求，标好位置，将底板钢筋上层主筋搭接焊好间距不大于20×20米的网格，并在适当位置取若干点与下层钢筋做可靠焊接；再将柱主筋（不少于2根）底部与基础主筋、底板上层主筋搭接焊好,不同标高处利用两根竖向结构筋上下贯通，消除药皮，并在室外每个测试点地面以下1米处预留40*4镀锌扁钢作补偿接地，离墙1米。及时请质检部门及监理进行隐检，同时做好隐检记录。1.2根据设计图位置利用建筑物结构内两根主筋（Φ≥16m，可靠连接）作为防雷引下线，引下线沿建筑物周圈均匀布置，间距不大于18m。1.3屋顶避雷带安装：避雷带沿女儿墙四周敷设，热镀锌圆钢避雷带支持卡子间距为1米左右，但必须一致，转角处悬空段不大于1米，避雷带高出屋面装饰或女儿墙0.15米，同时屋面采用热镀锌扁钢组成不10*10米或12*8米的避雷网格。避雷网格沿屋面敷设，所有高出屋面的各种金属构件均需与避雷带焊接相连。1a、在土建屋面结构施工时，配合予埋支架。所有支架必须牢固，灰浆饱满、横平竖直。支架间距不大于1.5m且间距均匀，允许偏差30mm。转角处两边的支架距转角中心不大于250mm，成排支架水平度每2m检查段允许偏差3/1000，但全长偏差不得大于10mm。b.避雷带安装将Φ12镀锌圆钢调直，避雷线安装时应平直、牢固，不得有高低起伏和弯曲现象，距离建筑物应一致，平直度每2m检查段允许偏差3/1000，但全长偏差不得大于10mm，避雷线弯曲处不得小于90°，弯曲半径不得小于镀锌扁铁直径的2.5倍，在建筑物的变形缝处应做防雷跨越处理。2。等电位接地施工工艺：2.1建筑物内保护干线、设备金属总管、建筑物金属构件包括建筑物金属结构等部位进行联接。凡正常不带电，绝缘破坏时可能带电的金属外壳、穿线钢管、电缆外皮、支架等均可靠。2.2每层楼板钢筋均与引下线焊接形成等电位连接。2.3所有引入建筑物的各种金属管道外墙处预留φ12镀锌圆钢与综合接地装置可靠焊接，管道施工完毕后，再用卡箍连接或焊接。3、接地系统安装质量要求3.1材质的品种、规格、型号必须符合设计及规范要求，材料必须有合格证。3.2本工程的接地极为建筑物的基础钢筋。对作为避雷引下线测试点的基础柱内主筋，进行接地电阻测试，接地电阻测点的位置应便于测量，测试点暗埋在专用盒内，且应设置测试用的固定螺栓，测试点的高度距地面500mm，并有明显的标志。3.3接地连接，焊接时搭接长度符合规范规定，圆钢搭接长度≥6D（D为圆钢直径），双面焊；扁钢搭接长度≥2b（b为扁钢宽度），三面焊，严禁“T”型搭接和直接对接；圆钢与扁钢连接时，其长度为圆钢直径的6倍，要求焊缝饱满，平整光滑，焊后将焊药清干净，在焊接处进行防腐处理。焊缝应平整、饱满，不得有咬肉、焊瘤等现象，焊缝严禁用砂轮机打磨，螺栓连接时，应紧固有防松（弹簧垫）措施。3.4金属管道连接处，用BVR多股铜芯软导线（≥4mm2）作接地跨接线，卡箍连2接，应去除连接处的油污或油漆，确保接地跨接处的可靠性。3.5在接地线跨越建筑伸缩缝、沉降缝处时，应设置补偿器，可用接地线弯成弧状作补偿器。3.6基础钢筋焊接完毕后，对接地电阻进行测试，如电阻大于1Ω时,补打人工接地极。3.7避雷带必须与顶部外露的其他金属物体连接一体。3.8建筑...
