基于西门子PLC--s7-300的三层电梯课程设计报告VIP免费

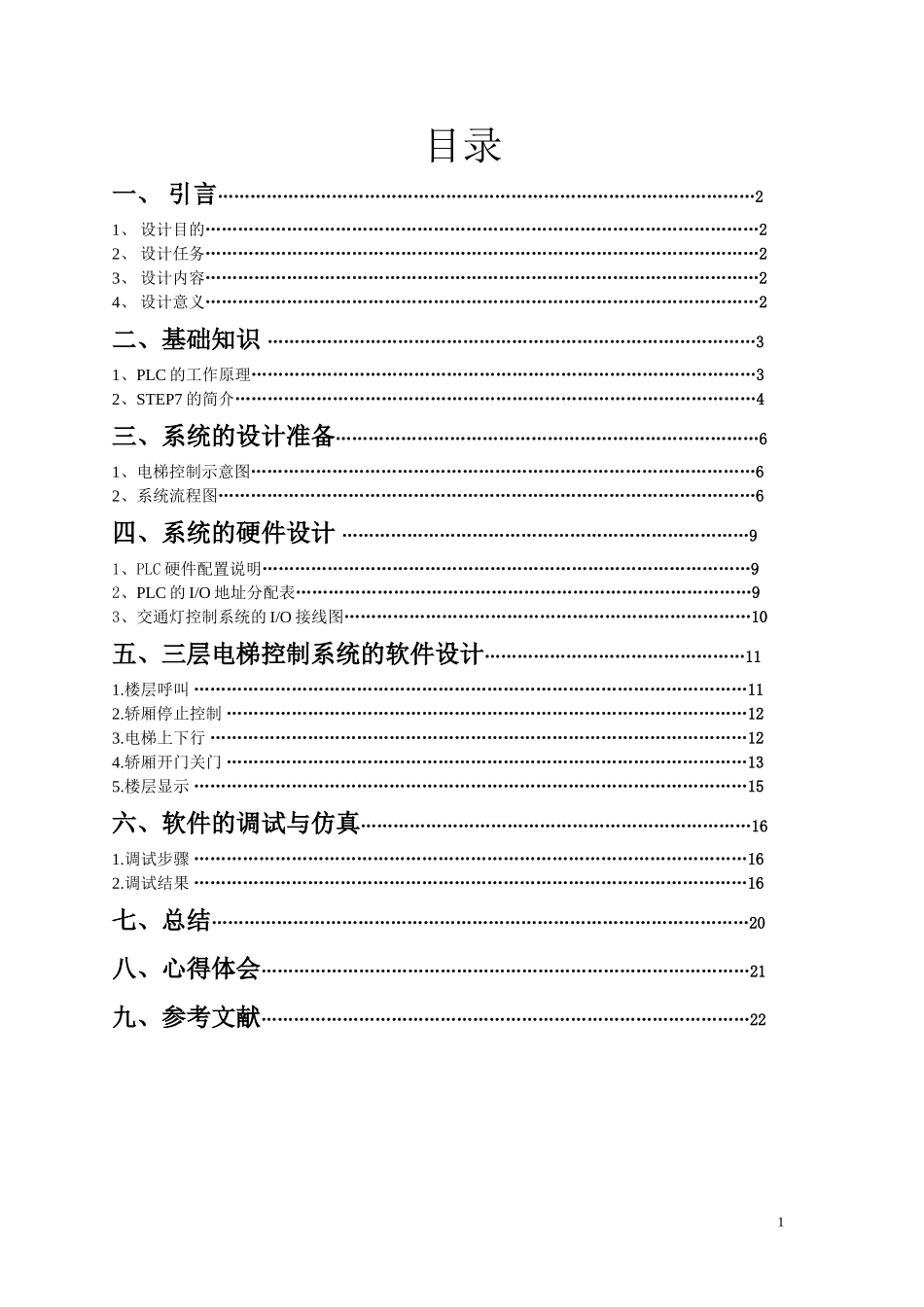

基于西门子PLC--s7-300的三层电梯课程设计报告_第1页
1/26
基于西门子PLC--s7-300的三层电梯课程设计报告_第2页
2/26
基于西门子PLC--s7-300的三层电梯课程设计报告_第3页
3/26
目录一、引言………………………………………………………………………………………21、设计目的…………………………………………………………………………………………22、设计任务…………………………………………………………………………………………23、设计内容…………………………………………………………………………………………24、设计意义…………………………………………………………………………………………2二、基础知识………………………………………………………………………………31、PLC的工作原理…………………………………………………………………………………32、STEP7的简介……………………………………………………………………………………4三、系统的设计准备……………………………………………………………………61、电梯控制示意图…………………………………………………………………………………62、系统流程图………………………………………………………………………………………6四、系统的硬件设计…………………………………………………………………91、PLC硬件配置说明………………………………………………………………………………92、PLC的I/O地址分配表…………………………………………………………………………93、交通灯控制系统的I/O接线图…………………………………………………………………10五、三层电梯控制系统的软件设计…………………………………………111.楼层呼叫…………………………………………………………………………………………112.轿厢停止控制……………………………………………………………………………………123.电梯上下行………………………………………………………………………………………124.轿厢开门关门……………………………………………………………………………………135.楼层显示…………………………………………………………………………………………15六、软件的调试与仿真………………………………………………………………161.调试步骤…………………………………………………………………………………………162.调试结果…………………………………………………………………………………………16七、总结………………………………………………………………………………………20八、心得体会………………………………………………………………………………21九、参考文献………………………………………………………………………………221一、引言1、设计目的(1)熟练使用西门子公司的S7-300系列产品各基本指令和部分应用指令,根据控制要求进行PLC梯形图编程。(2)进一步熟悉PLC的I/O连接。(3)熟悉三层楼电梯采用轿厢内外按钮的编程方法2、设计任务电梯由安装在各楼层厅门口的上升和下降呼叫按钮进行呼叫操作,其操纵内容为电梯运行方向。电梯轿厢内设有楼层内选按钮S1~S3,用以选择需停靠的楼层。L1为一层指示,L2为二层指示,L3为三层指示,SQ1~SQ3为到位行程开关。电梯上升途中只响应上升呼叫,下降途中只响应下降呼叫,任何反方向的呼叫均无效。3、设计内容电梯处于基站,关门等运行状态时,此时按基站外呼按钮,信号经按钮传输到PLC,经PLC判断为本层开门,再将信号传输到开关门电动机。输出开门信号,电梯开门。人进入轿厢后,经延时,电梯自动关门。也可按关门按钮,使电梯提前关门。如果轿内指令选第几层按钮,则指令经串行传输到PLC上,显示屏上的对应层发光二极管闪亮,当手离开按钮后,信号被登记,电梯开始运行。PLC核实信号后,可将运行信号传输到各个工作部位并发出运行指令。电梯开始按给定曲线运行,其给定速度信号不断与速度反馈信号比较,不断校正,使电梯运行的速度曲线尽量符合理想的运行曲线,使电梯运行平稳。运行过程中,井道中的轿厢位置传感继电器每过一个隔磁板即核对一次运行位置,并将信号输入PLC与其中记忆的位置和旋转编码器发回的脉冲数量核对,三个信号核对无误后电梯继续运行。电梯每到一个隔磁板,门区继电器即吸合一次,层楼指示便变...
