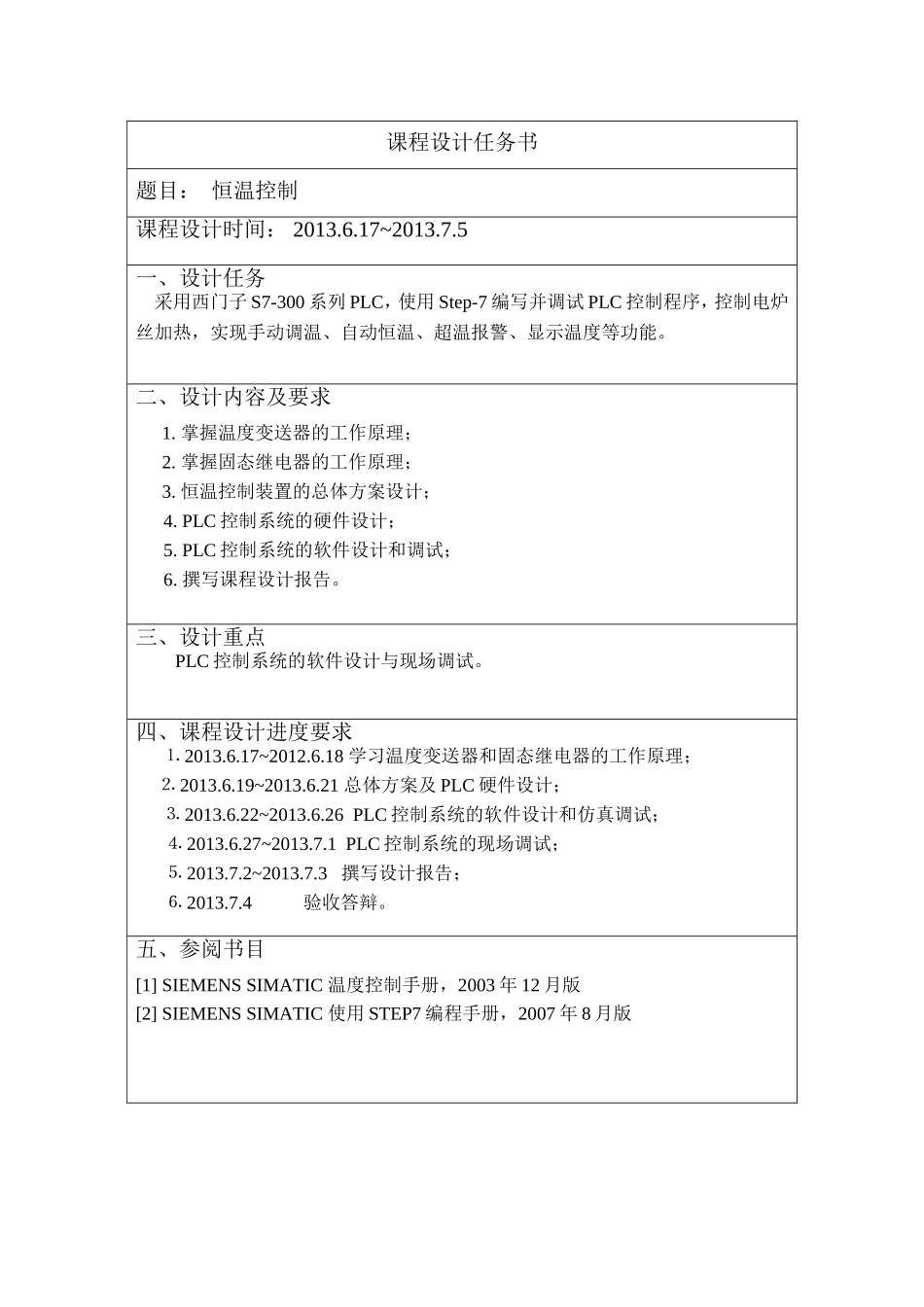

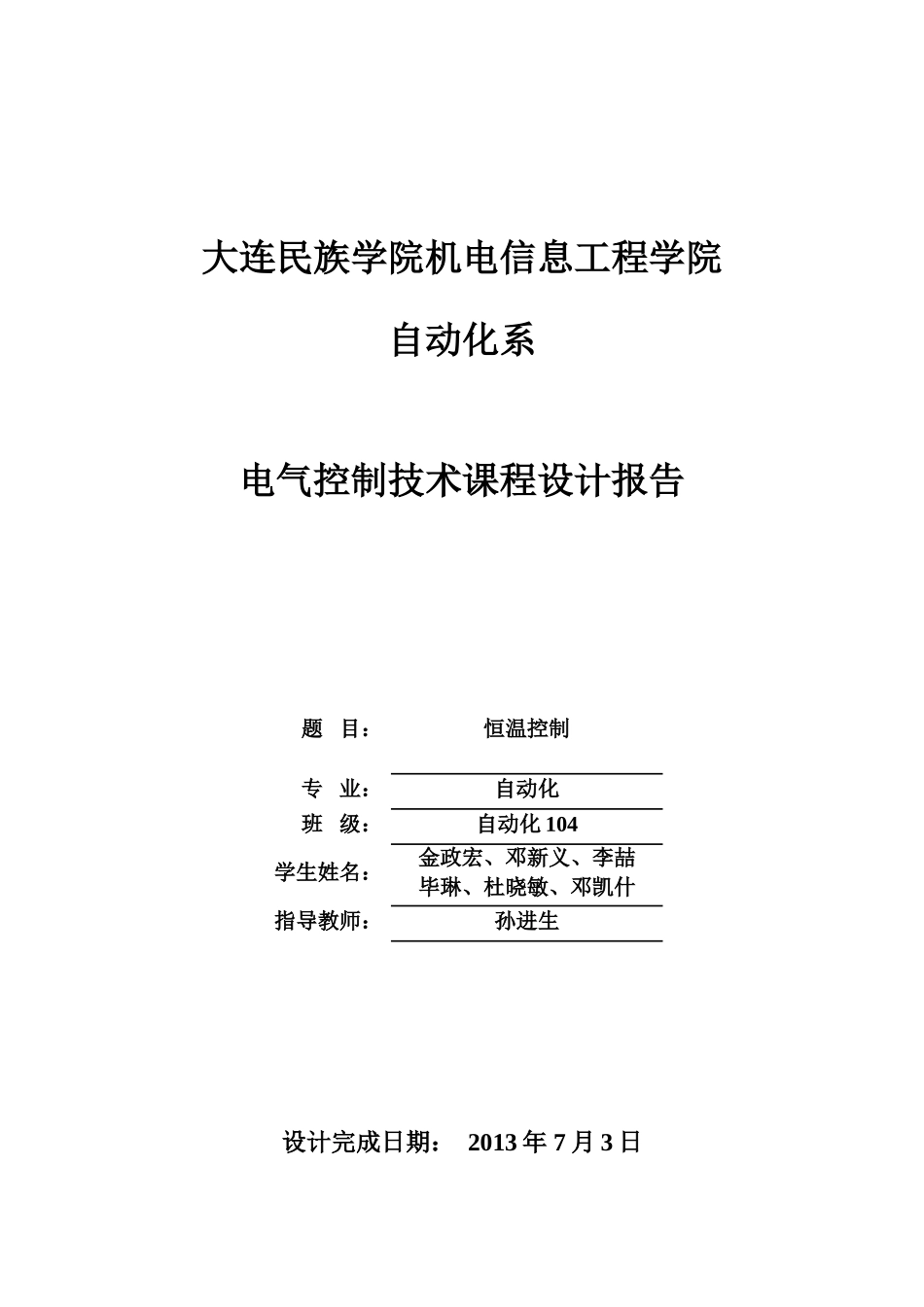

大连民族学院机电信息工程学院自动化系电气控制技术课程设计报告题目：恒温控制专业：自动化班级：自动化104学生姓名：金政宏、邓新义、李喆毕琳、杜晓敏、邓凯什指导教师：孙进生设计完成日期：2013年7月3日课程设计任务书题目：恒温控制课程设计时间：2013.6.17~2013.7.5一、设计任务采用西门子S7-300系列PLC，使用Step-7编写并调试PLC控制程序，控制电炉丝加热，实现手动调温、自动恒温、超温报警、显示温度等功能。二、设计内容及要求1.掌握温度变送器的工作原理；2.掌握固态继电器的工作原理；3.恒温控制装置的总体方案设计；4.PLC控制系统的硬件设计；5.PLC控制系统的软件设计和调试；6.撰写课程设计报告。三、设计重点PLC控制系统的软件设计与现场调试。四、课程设计进度要求⒈2013.6.17~2012.6.18学习温度变送器和固态继电器的工作原理；⒉2013.6.19~2013.6.21总体方案及PLC硬件设计；⒊2013.6.22~2013.6.26PLC控制系统的软件设计和仿真调试；⒋2013.6.27~2013.7.1PLC控制系统的现场调试；⒌2013.7.2~2013.7.3撰写设计报告；⒍2013.7.4验收答辩。五、参阅书目[1]SIEMENSSIMATIC温度控制手册，2003年12月版[2]SIEMENSSIMATIC使用STEP7编程手册，2007年8月版目录1任务分析和性能指标.................................................................................................11.1任务分析...............................................................................................................11.2性能指标...............................................................................................................12总体方案设计.............................................................................................................22.1硬件方案...........................................................................................................22.2软件方案...........................................................................................................33硬件设计与实现.........................................................................................................43.1检测电路...............................................................................................................43.2控制电路...............................................................................................................44软件设计与实现.........................................................................................................64.1主程序..................................................................................................................64.2中断程序...............................................................................................................75调试及性能分析.........................................................................................................85.1调试分析..........................................................................................................85.1.1软件调试........................................................................................................85.1.2硬件调试........................................................................................................85.1.3系统功能调试................................................................................................8总结..............................................................................................................................9参考文献..................................................................................................................10附录1调试系统照片....................
