基础设计规范(桩基础部分)VIP免费

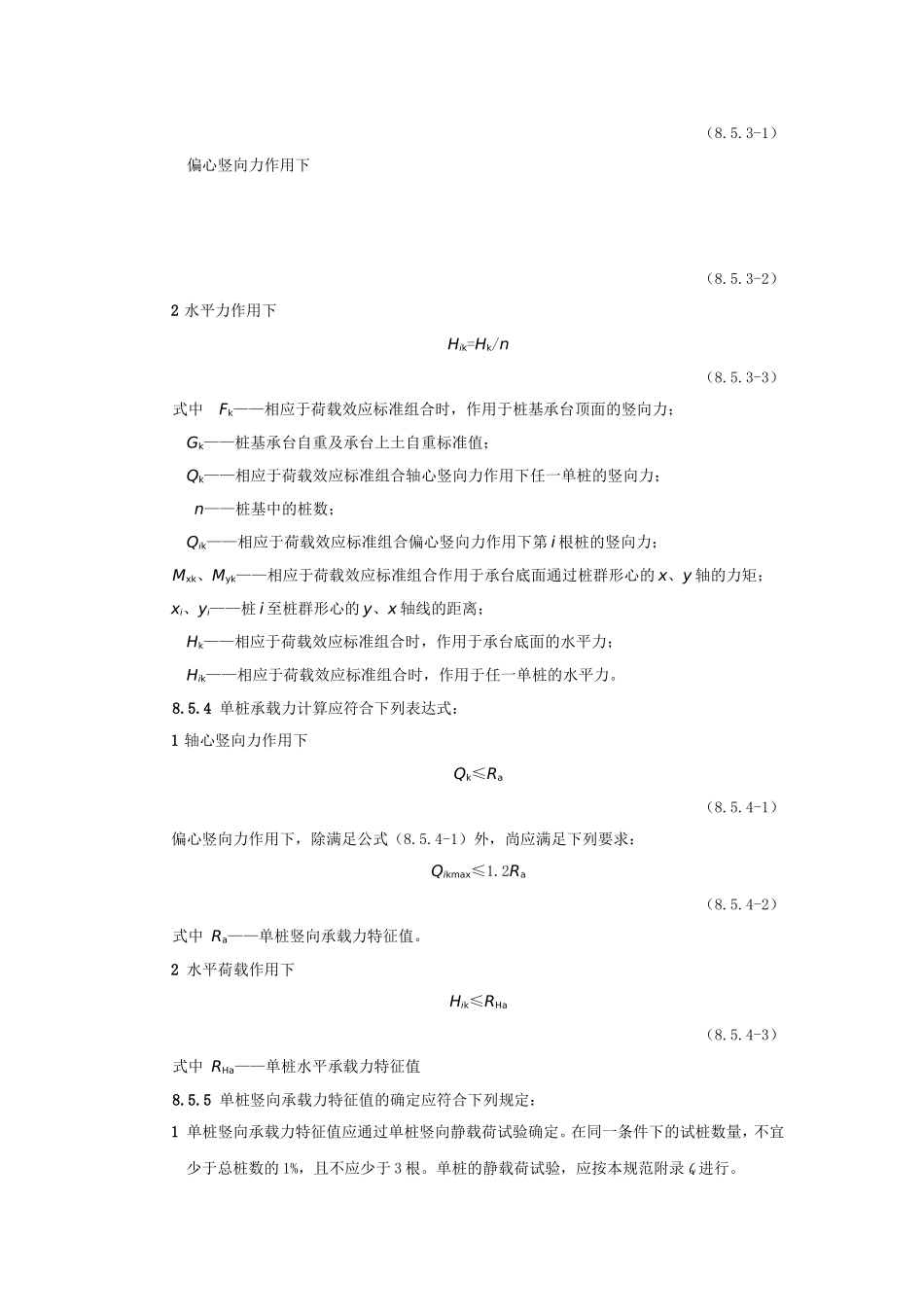

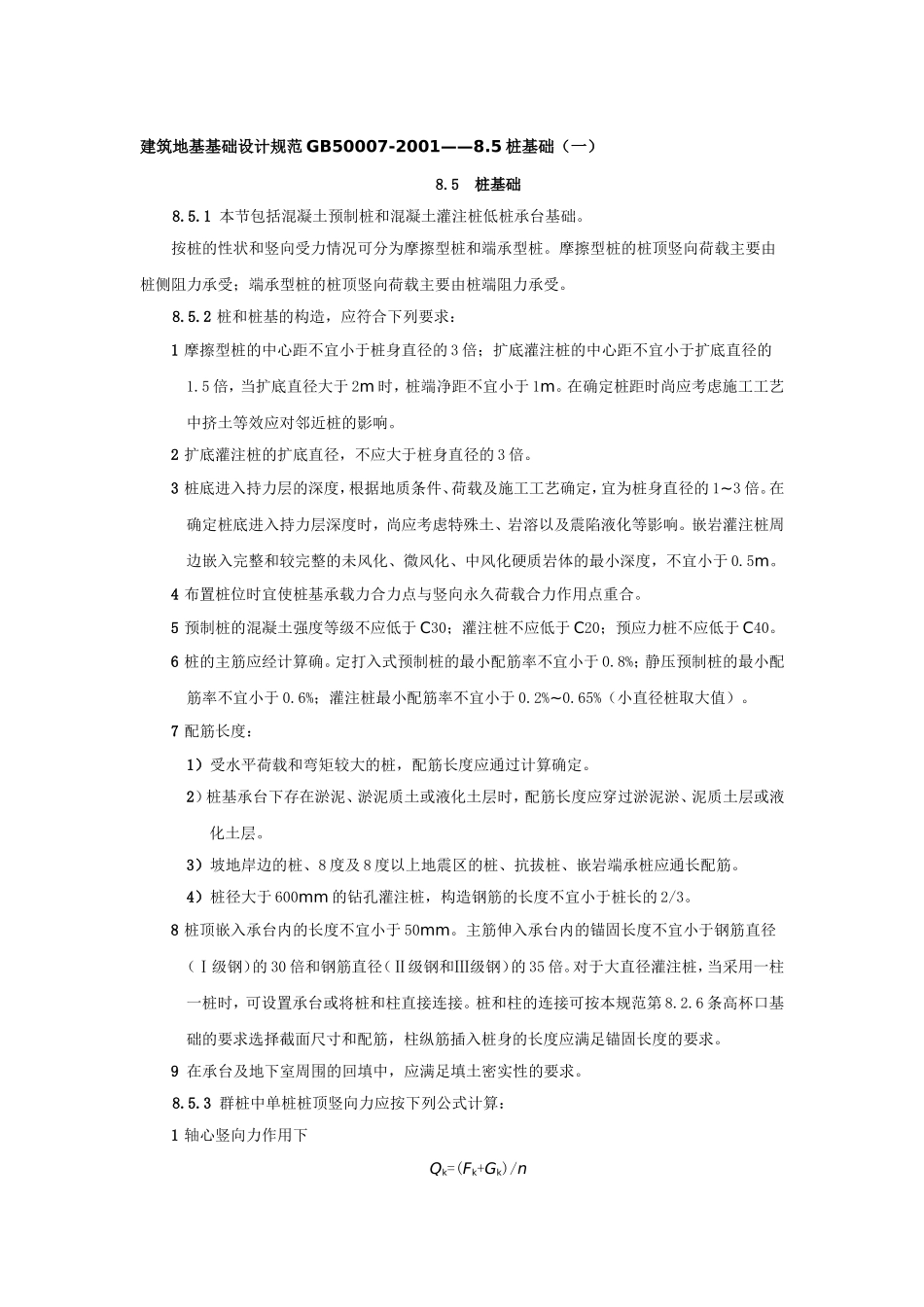

建筑地基基础设计规范GB50007-2001——8.5桩基础（一）8.5桩基础8.5.1本节包括混凝土预制桩和混凝土灌注桩低桩承台基础。按桩的性状和竖向受力情况可分为摩擦型桩和端承型桩。摩擦型桩的桩顶竖向荷载主要由桩侧阻力承受；端承型桩的桩顶竖向荷载主要由桩端阻力承受。8.5.2桩和桩基的构造，应符合下列要求：1摩擦型桩的中心距不宜小于桩身直径的3倍；扩底灌注桩的中心距不宜小于扩底直径的1.5倍，当扩底直径大于2m时，桩端净距不宜小于1m。在确定桩距时尚应考虑施工工艺中挤土等效应对邻近桩的影响。2扩底灌注桩的扩底直径，不应大于桩身直径的3倍。3桩底进入持力层的深度，根据地质条件、荷载及施工工艺确定，宜为桩身直径的1~3倍。在确定桩底进入持力层深度时，尚应考虑特殊土、岩溶以及震陷液化等影响。嵌岩灌注桩周边嵌入完整和较完整的未风化、微风化、中风化硬质岩体的最小深度，不宜小于0.5m。4布置桩位时宜使桩基承载力合力点与竖向永久荷载合力作用点重合。5预制桩的混凝土强度等级不应低于C30；灌注桩不应低于C20；预应力桩不应低于C40。6桩的主筋应经计算确。定打入式预制桩的最小配筋率不宜小于0.8%；静压预制桩的最小配筋率不宜小于0.6%；灌注桩最小配筋率不宜小于0.2%~0.65%（小直径桩取大值）。7配筋长度：1）受水平荷载和弯矩较大的桩，配筋长度应通过计算确定。2）桩基承台下存在淤泥、淤泥质土或液化土层时，配筋长度应穿过淤泥淤、泥质土层或液化土层。3）坡地岸边的桩、8度及8度以上地震区的桩、抗拔桩、嵌岩端承桩应通长配筋。4）桩径大于600mm的钻孔灌注桩，构造钢筋的长度不宜小于桩长的2/3。8桩顶嵌入承台内的长度不宜小于50mm。主筋伸入承台内的锚固长度不宜小于钢筋直径（Ⅰ级钢）的30倍和钢筋直径（Ⅱ级钢和Ⅲ级钢）的35倍。对于大直径灌注桩，当采用一柱一桩时，可设置承台或将桩和柱直接连接。桩和柱的连接可按本规范第8.2.6条高杯口基础的要求选择截面尺寸和配筋，柱纵筋插入桩身的长度应满足锚固长度的要求。9在承台及地下室周围的回填中，应满足填土密实性的要求。8.5.3群桩中单桩桩顶竖向力应按下列公式计算：1轴心竖向力作用下Qk=(Fk+Gk)/n（8.5.3-1）偏心竖向力作用下（8.5.3-2）2水平力作用下Hik=Hk/n（8.5.3-3）式中Fk——相应于荷载效应标准组合时，作用于桩基承台顶面的竖向力；Gk——桩基承台自重及承台上土自重标准值；Qk——相应于荷载效应标准组合轴心竖向力作用下任一单桩的竖向力；n——桩基中的桩数；Qik——相应于荷载效应标准组合偏心竖向力作用下第i根桩的竖向力；Mxk、Myk——相应于荷载效应标准组合作用于承台底面通过桩群形心的x、y轴的力矩；xi、yi——桩i至桩群形心的y、x轴线的距离；Hk——相应于荷载效应标准组合时，作用于承台底面的水平力；Hik——相应于荷载效应标准组合时，作用于任一单桩的水平力。8.5.4单桩承载力计算应符合下列表达式：1轴心竖向力作用下Qk≤Ra（8.5.4-1）偏心竖向力作用下，除满足公式（8.5.4-1）外，尚应满足下列要求：Qikmax≤1.2Ra（8.5.4-2）式中Ra——单桩竖向承载力特征值。2水平荷载作用下Hik≤RHa（8.5.4-3）式中RHa——单桩水平承载力特征值8.5.5单桩竖向承载力特征值的确定应符合下列规定：1单桩竖向承载力特征值应通过单桩竖向静载荷试验确定。在同一条件下的试桩数量，不宜少于总桩数的1%，且不应少于3根。单桩的静载荷试验，应按本规范附录Q进行。当桩端持力层为密实砂卵石或其他承载力类似的土层时，对单桩承载力很高的大直径端承型桩，可采用深层平板载荷试验确定桩端土的承载力特征值，试验方法应按本规范附录D。2地基基础设计等级为丙级的建筑物，可采用静力触探及标贯试验参数确定Ra值。3初步设计时单桩竖向承载力特征值可按下式估算：Ra=qpaAp+upΣqsiali（8.5.5-1）式中Ra——单桩竖向承载力特征值；qpa、qsia——桩端端阻力、桩侧阻力特征值，由当地静载荷试验结果统计分析算得；Ap——桩底端横截面面积；up——桩身周边长度；li——第i层岩土的厚度。当桩端嵌入完整及较完整的硬质岩中时，可按下式估算单桩竖向承载力特征值：Ra=qpaAp（8.5.5-2）式中qpa——桩端岩石承载力...
