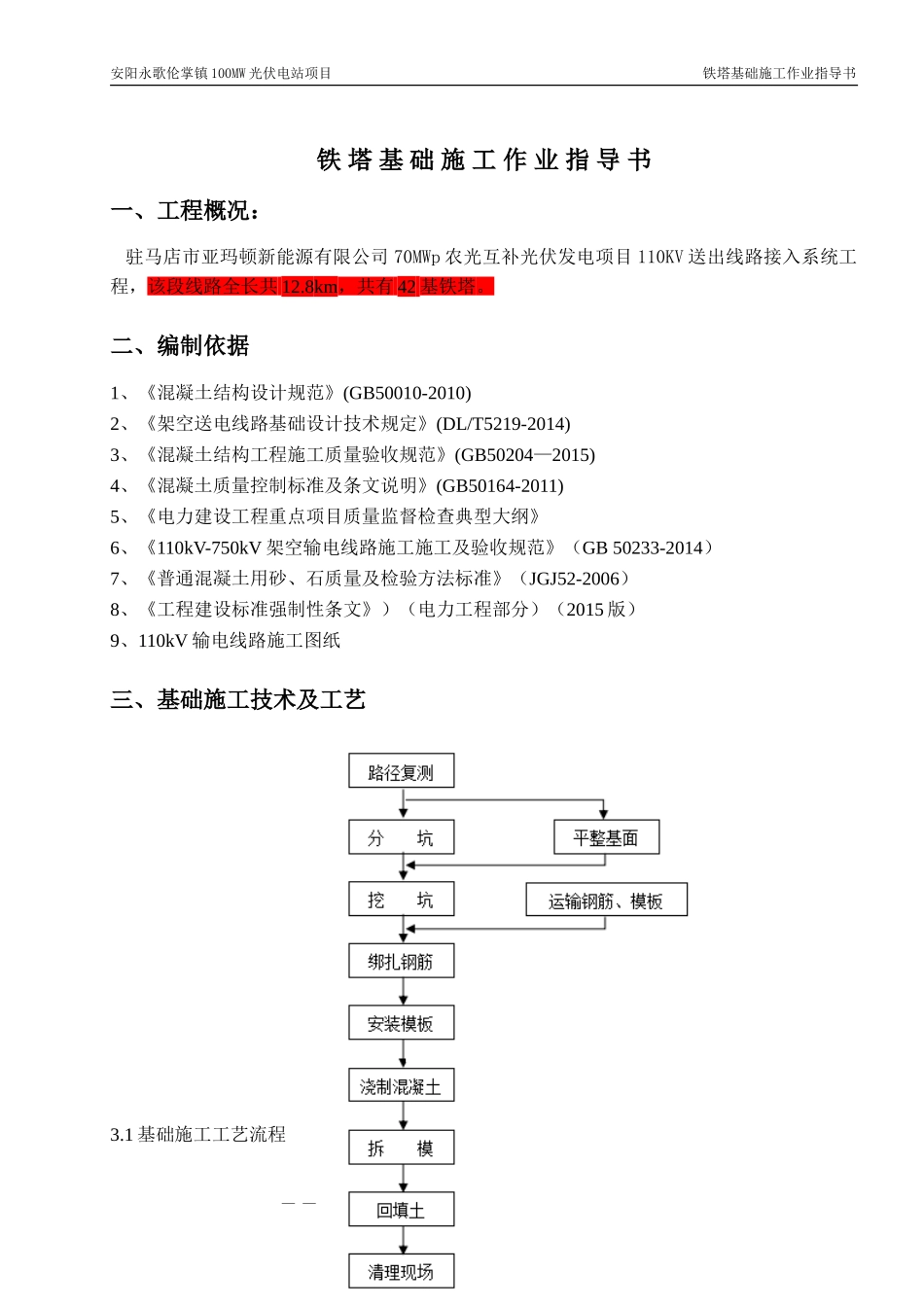

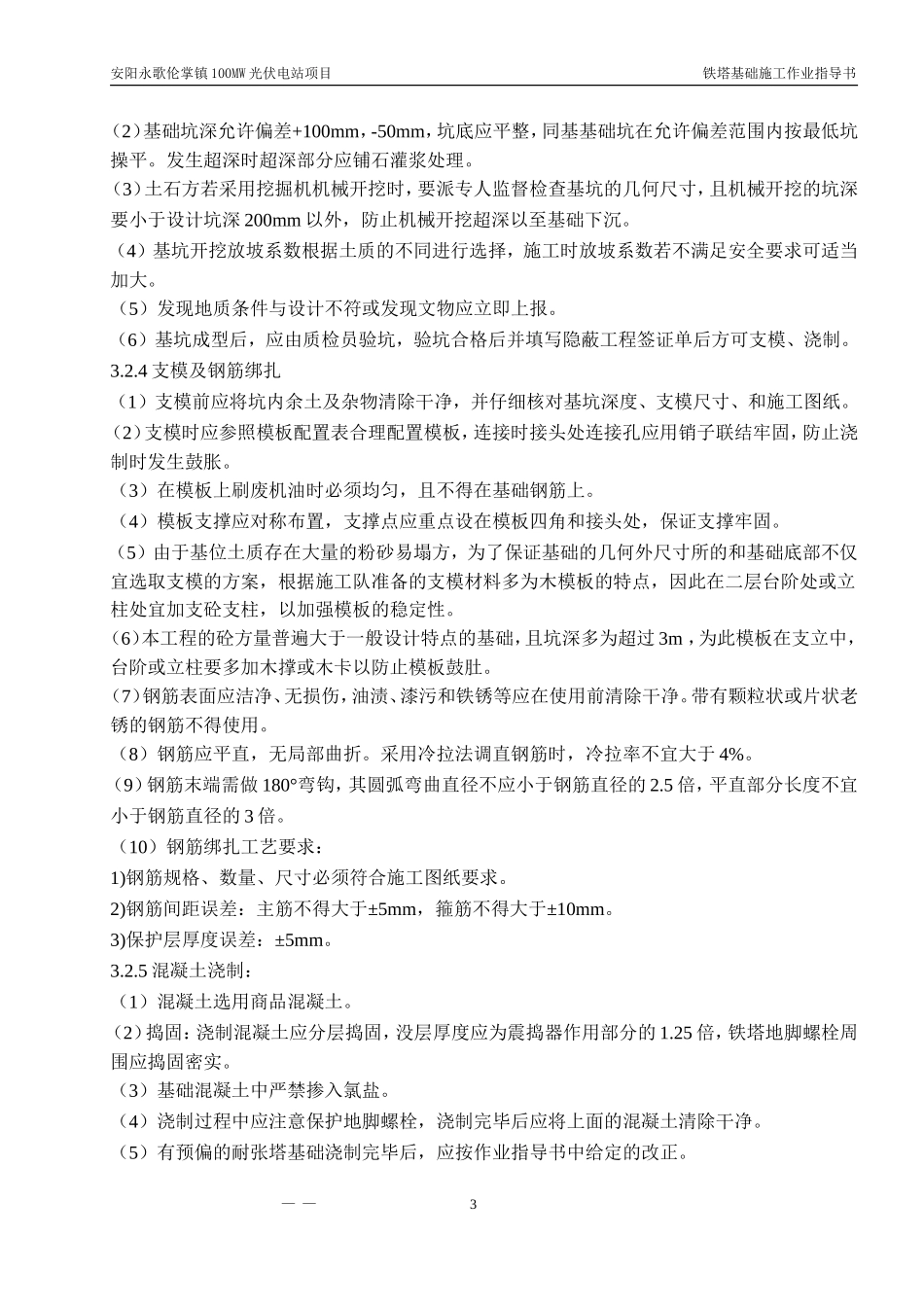

安阳永歌伦掌镇100MW光伏电站项目铁塔基础施工作业指导书铁塔基础施工作业指导书一、工程概况：驻马店市亚玛顿新能源有限公司70MWp农光互补光伏发电项目110KV送出线路接入系统工程，该段线路全长共12.8km，共有42基铁塔。二、编制依据1、《混凝土结构设计规范》(GB50010-2010)2、《架空送电线路基础设计技术规定》(DL/T5219-2014)3、《混凝土结构工程施工质量验收规范》(GB50204—2015)4、《混凝土质量控制标准及条文说明》(GB50164-2011)5、《电力建设工程重点项目质量监督检查典型大纲》6、《110kV-750kV架空输电线路施工施工及验收规范》（GB50233-2014）7、《普通混凝土用砂、石质量及检验方法标准》（JGJ52-2006）8、《工程建设标准强制性条文》）（电力工程部分）（2015版）9、110kV输电线路施工图纸三、基础施工技术及工艺3.1基础施工工艺流程——1安阳永歌伦掌镇100MW光伏电站项目铁塔基础施工作业指导书3.2基础施工技术及工艺质量要求3.2.1桩位复测（1）测量前必须对复位所用仪器进行检查、核对、校正，且必须有仪器检定证书。（2）杆塔位中心桩横线路偏差不大于50mm，档距误差不大于档距的1%L；线路转角角度误差不大于1′30″。（3）对施工中保留不住的中心桩，应钉横顺线路辅助桩，以便恢复中心桩。（4）复测桩位，提出桩位复测记录。（5）复测过程中，应认真复合所有交叉重要跨越及地形突起点的高程，并作好记录。（6）复位过程中，应认真记录桩位附近地埋电缆及接地等有关位置。（7）在复位中，发现有较大的设计误差或疑问，需立即向项目部进行汇报，以便及时处理。3.2.2分坑（1）须降基面的桩位，应先钉辅助桩，并应测出需降土石方量，并向项目部提出复检申请。（2）分坑时，首先应按塔位平段面图进行塔位和转角校核，准确无误后方可分坑、开挖土方。（3）分坑时应按杆塔位中心桩的位置钉出横顺线路辅助桩，并做好保护措施以便施工、质量检查及恢复施工中丢失的中心桩。3.2.3土方开挖：（1）各转角塔的位移应严格按设计给定值施工。——2安阳永歌伦掌镇100MW光伏电站项目铁塔基础施工作业指导书（2）基础坑深允许偏差+100mm，-50mm，坑底应平整，同基基础坑在允许偏差范围内按最低坑操平。发生超深时超深部分应铺石灌浆处理。（3）土石方若采用挖掘机机械开挖时，要派专人监督检查基坑的几何尺寸，且机械开挖的坑深要小于设计坑深200mm以外，防止机械开挖超深以至基础下沉。（4）基坑开挖放坡系数根据土质的不同进行选择，施工时放坡系数若不满足安全要求可适当加大。（5）发现地质条件与设计不符或发现文物应立即上报。（6）基坑成型后，应由质检员验坑，验坑合格后并填写隐蔽工程签证单后方可支模、浇制。3.2.4支模及钢筋绑扎（1）支模前应将坑内余土及杂物清除干净，并仔细核对基坑深度、支模尺寸、和施工图纸。（2）支模时应参照模板配置表合理配置模板，连接时接头处连接孔应用销子联结牢固，防止浇制时发生鼓胀。（3）在模板上刷废机油时必须均匀，且不得在基础钢筋上。（4）模板支撑应对称布置，支撑点应重点设在模板四角和接头处，保证支撑牢固。（5）由于基位土质存在大量的粉砂易塌方，为了保证基础的几何外尺寸所的和基础底部不仅宜选取支模的方案，根据施工队准备的支模材料多为木模板的特点，因此在二层台阶处或立柱处宜加支砼支柱，以加强模板的稳定性。（6）本工程的砼方量普遍大于一般设计特点的基础，且坑深多为超过3m，为此模板在支立中，台阶或立柱要多加木撑或木卡以防止模板鼓肚。（7）钢筋表面应洁净、无损伤，油渍、漆污和铁锈等应在使用前清除干净。带有颗粒状或片状老锈的钢筋不得使用。（8）钢筋应平直，无局部曲折。采用冷拉法调直钢筋时，冷拉率不宜大于4%。（9）钢筋末端需做180°弯钩，其圆弧弯曲直径不应小于钢筋直径的2.5倍，平直部分长度不宜小于钢筋直径的3倍。（10）钢筋绑扎工艺要求：1)钢筋规格、数量、尺寸必须符合施工图纸要求。2)钢筋间距误差：主筋不得大于±5mm，箍筋不得大于±10mm。3)保护层厚度误差：±5mm。3.2.5混凝土浇制：（1）混凝土选用商品混凝土。（2）捣固：浇制混凝土应分层捣固，没层厚度应为震捣器作用部...
