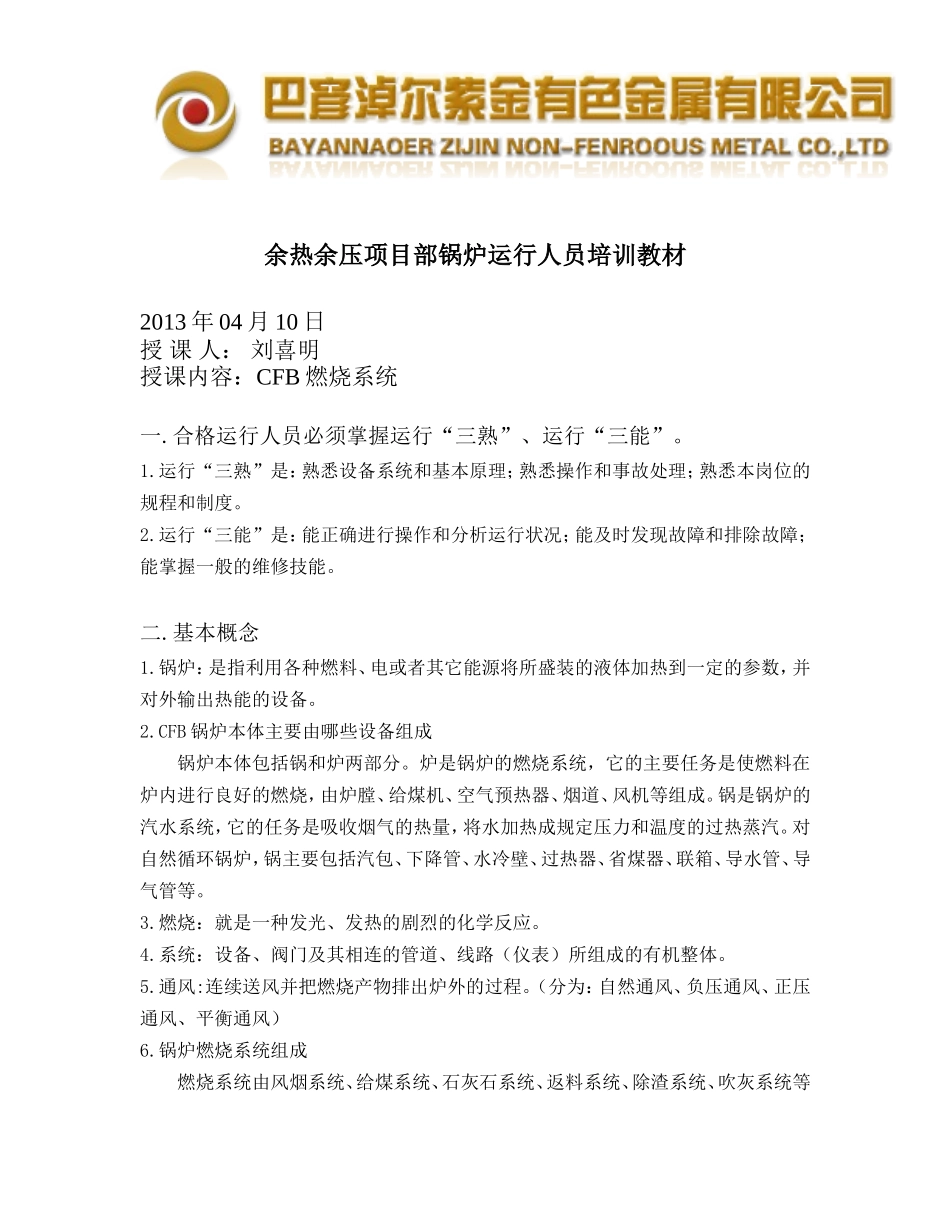

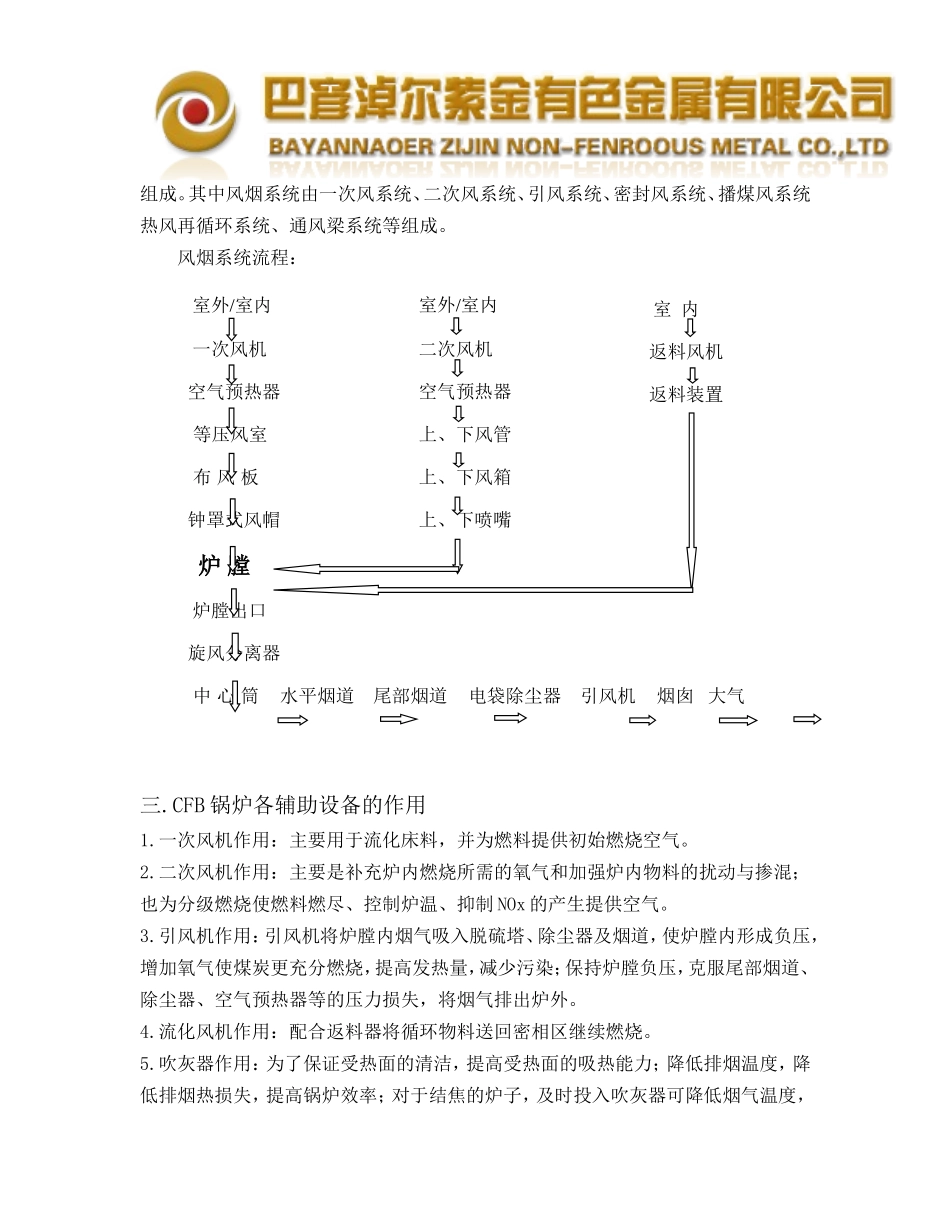

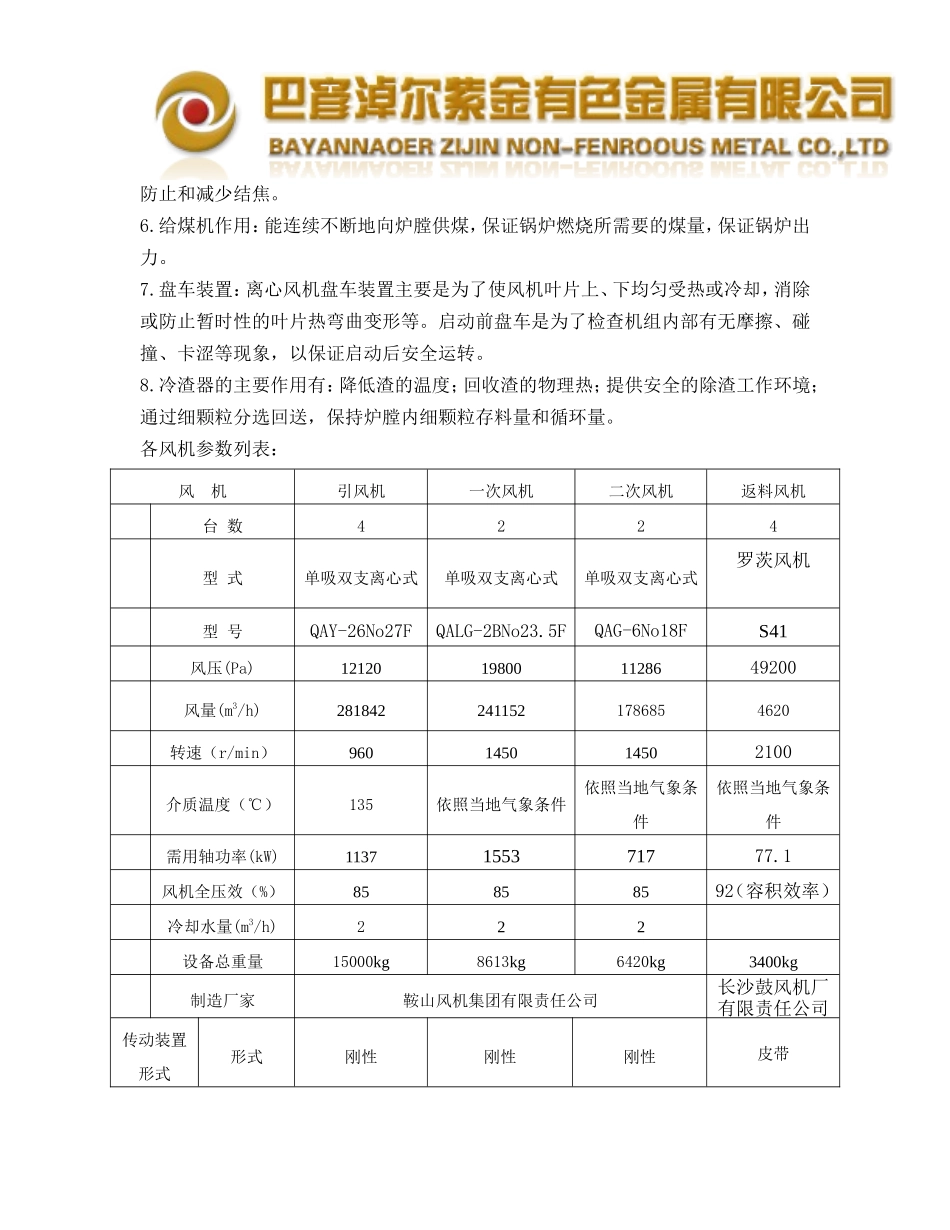

余热余压项目部锅炉运行人员培训教材2013年04月10日授课人：刘喜明授课内容：CFB燃烧系统一.合格运行人员必须掌握运行“三熟”、运行“三能”。1.运行“三熟”是：熟悉设备系统和基本原理；熟悉操作和事故处理；熟悉本岗位的规程和制度。2.运行“三能”是：能正确进行操作和分析运行状况；能及时发现故障和排除故障；能掌握一般的维修技能。二.基本概念1.锅炉：是指利用各种燃料、电或者其它能源将所盛装的液体加热到一定的参数，并对外输出热能的设备。2.CFB锅炉本体主要由哪些设备组成锅炉本体包括锅和炉两部分。炉是锅炉的燃烧系统，它的主要任务是使燃料在炉内进行良好的燃烧，由炉膛、给煤机、空气预热器、烟道、风机等组成。锅是锅炉的汽水系统，它的任务是吸收烟气的热量，将水加热成规定压力和温度的过热蒸汽。对自然循环锅炉，锅主要包括汽包、下降管、水冷壁、过热器、省煤器、联箱、导水管、导气管等。3.燃烧：就是一种发光、发热的剧烈的化学反应。4.系统：设备、阀门及其相连的管道、线路（仪表）所组成的有机整体。5.通风:连续送风并把燃烧产物排出炉外的过程。（分为：自然通风、负压通风、正压通风、平衡通风）6.锅炉燃烧系统组成燃烧系统由风烟系统、给煤系统、石灰石系统、返料系统、除渣系统、吹灰系统等组成。其中风烟系统由一次风系统、二次风系统、引风系统、密封风系统、播煤风系统热风再循环系统、通风梁系统等组成。风烟系统流程：三.CFB锅炉各辅助设备的作用1.一次风机作用：主要用于流化床料，并为燃料提供初始燃烧空气。2.二次风机作用：主要是补充炉内燃烧所需的氧气和加强炉内物料的扰动与掺混；也为分级燃烧使燃料燃尽、控制炉温、抑制NOx的产生提供空气。3.引风机作用：引风机将炉膛内烟气吸入脱硫塔、除尘器及烟道，使炉膛内形成负压，增加氧气使煤炭更充分燃烧，提高发热量，减少污染；保持炉膛负压，克服尾部烟道、除尘器、空气预热器等的压力损失，将烟气排出炉外。4.流化风机作用：配合返料器将循环物料送回密相区继续燃烧。5.吹灰器作用：为了保证受热面的清洁，提高受热面的吸热能力；降低排烟温度，降低排烟热损失，提高锅炉效率；对于结焦的炉子，及时投入吹灰器可降低烟气温度，室外/室内一次风机空气预热器等压风室布风板钟罩式风帽炉膛炉膛出口旋风分离器中心筒水平烟道尾部烟道电袋除尘器引风机烟囱大气室外/室内二次风机空气预热器上、下风管上、下风箱上、下喷嘴室内返料风机返料装置防止和减少结焦。6.给煤机作用：能连续不断地向炉膛供煤，保证锅炉燃烧所需要的煤量，保证锅炉出力。7.盘车装置：离心风机盘车装置主要是为了使风机叶片上、下均匀受热或冷却，消除或防止暂时性的叶片热弯曲变形等。启动前盘车是为了检查机组内部有无摩擦、碰撞、卡涩等现象，以保证启动后安全运转。8.冷渣器的主要作用有：降低渣的温度；回收渣的物理热；提供安全的除渣工作环境；通过细颗粒分选回送，保持炉膛内细颗粒存料量和循环量。各风机参数列表：风机引风机一次风机二次风机返料风机台数4224型式单吸双支离心式单吸双支离心式单吸双支离心式罗茨风机型号QAY-26No27FQALG-2BNo23.5FQAG-6No18FS41风压(Pa)12120198001128649200风量(m3/h)2818422411521786854620转速（r/min）960145014502100介质温度（℃）135依照当地气象条件依照当地气象条件依照当地气象条件需用轴功率(kW)1137155371777.1风机全压效（%）85858592（容积效率）冷却水量(m3/h)222设备总重量15000kg8613kg6420kg3400kg制造厂家鞍山风机集团有限责任公司长沙鼓风机厂有限责任公司传动装置形式形式刚性刚性刚性皮带轴承型号滚动轴承滚动轴承滚动轴承滚动轴承电动机型号鼠笼式YSPKK630-6YKK630-4YSPKK500-4Y280M-4功率﹙KW﹚1600KW1800KW900KW90电压﹙KV﹚101010380电流﹙A﹚111.5122.462.4163.6转速﹙r/min﹚992149214881480启动时间s＜18＜18＜18＜18启动电流A619796410效率%9595.494.6绝缘等级FFFF外壳防护等级IP55IP55IP55IP55冷却方式IC616IC611IC616IC411变频范围Hz0-50(最低不低于35)0-50(最低不低于35)制造厂家湘潭电机厂湘电集团有限公司四.CFB锅炉各本体设备的特点、...
