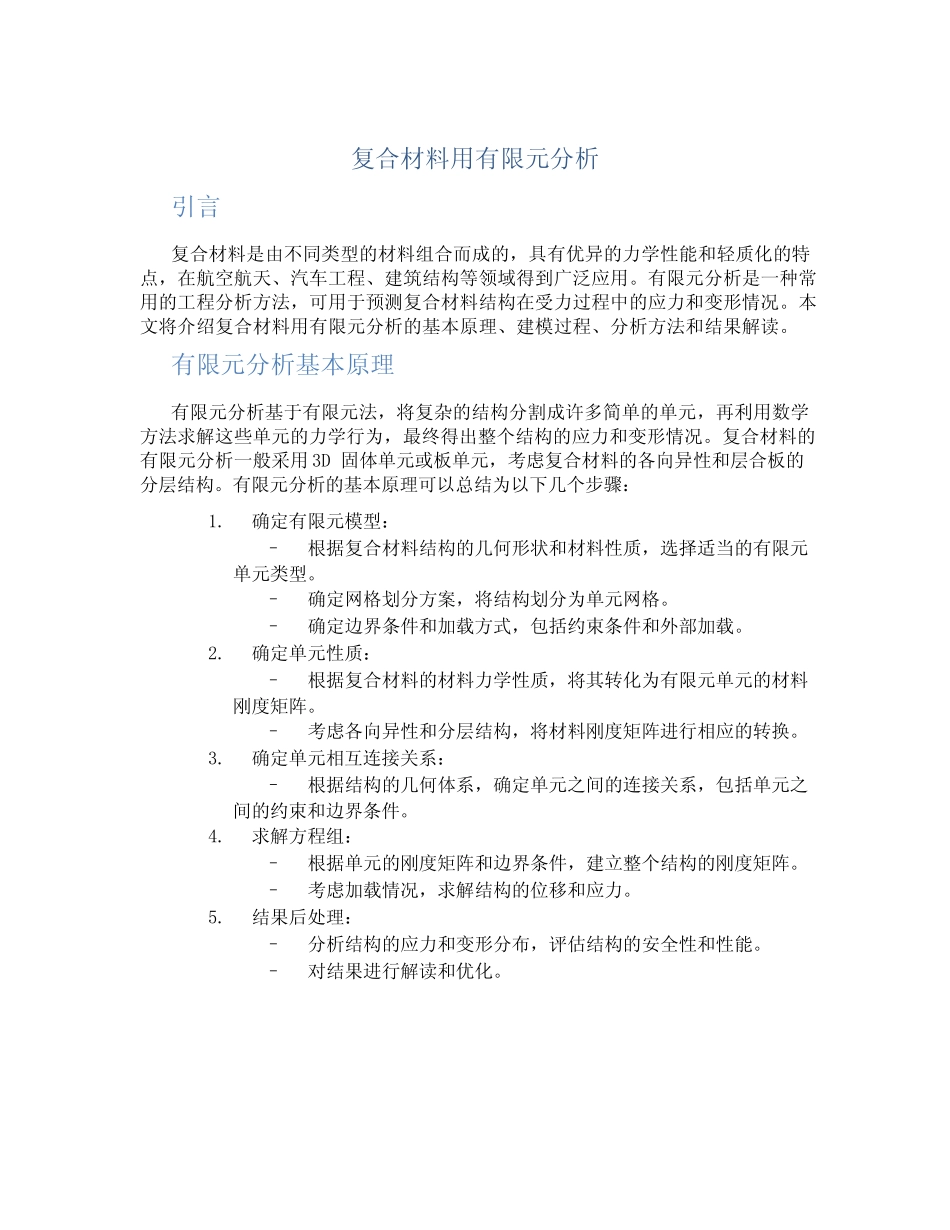

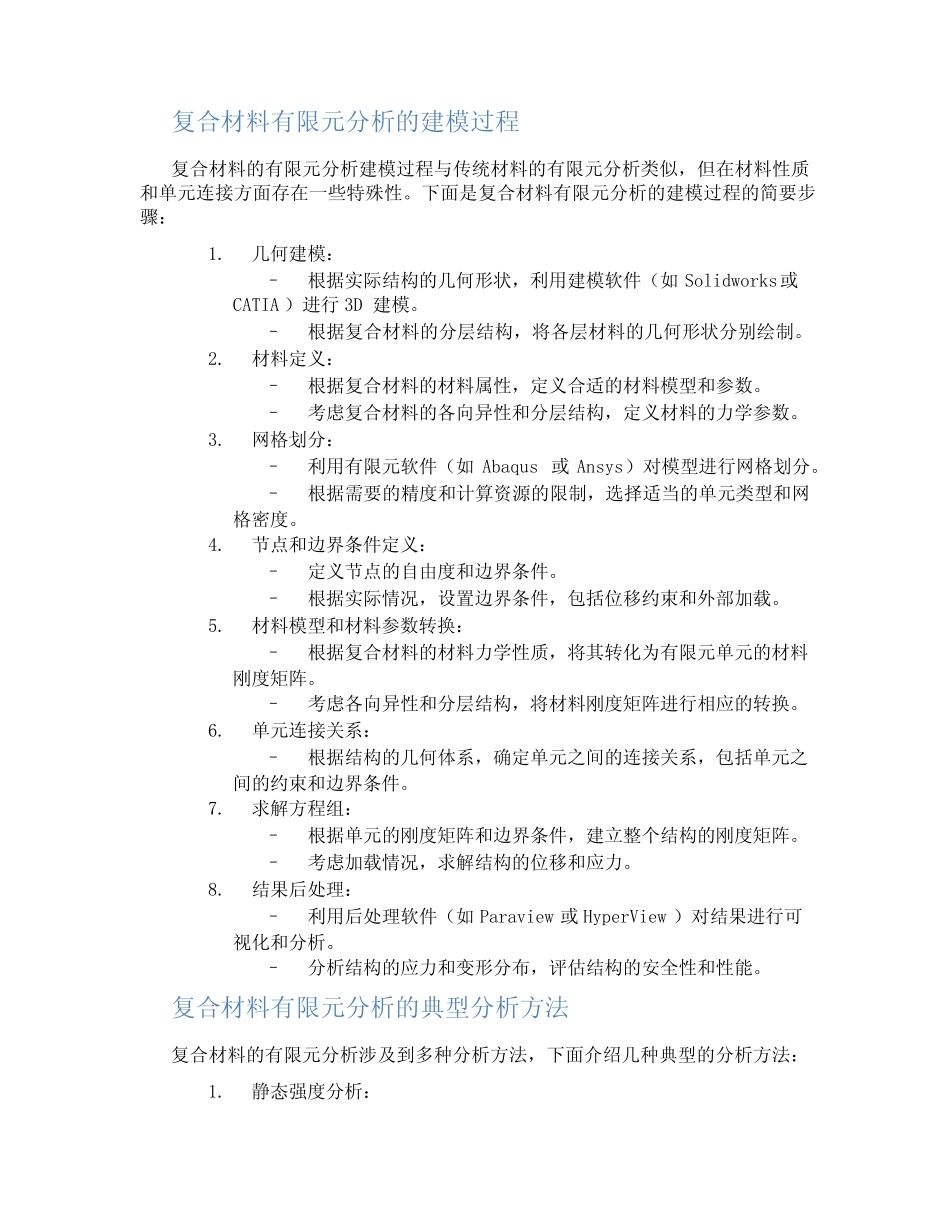

复合材料用有限元分析引言复合材料是由不同类型的材料组合而成的，具有优异的力学性能和轻质化的特点，在航空航天、汽车工程、建筑结构等领域得到广泛应用。有限元分析是一种常用的工程分析方法，可用于预测复合材料结构在受力过程中的应力和变形情况。本文将介绍复合材料用有限元分析的基本原理、建模过程、分析方法和结果解读。有限元分析基本原理有限元分析基于有限元法，将复杂的结构分割成许多简单的单元，再利用数学方法求解这些单元的力学行为，最终得出整个结构的应力和变形情况。复合材料的有限元分析一般采用3D固体单元或板单元，考虑复合材料的各向异性和层合板的分层结构。有限元分析的基本原理可以总结为以下几个步骤：1.确定有限元模型：–根据复合材料结构的几何形状和材料性质，选择适当的有限元单元类型。–确定网格划分方案，将结构划分为单元网格。–确定边界条件和加载方式，包括约束条件和外部加载。2.确定单元性质：–根据复合材料的材料力学性质，将其转化为有限元单元的材料刚度矩阵。–考虑各向异性和分层结构，将材料刚度矩阵进行相应的转换。3.确定单元相互连接关系：–根据结构的几何体系，确定单元之间的连接关系，包括单元之间的约束和边界条件。4.求解方程组：–根据单元的刚度矩阵和边界条件，建立整个结构的刚度矩阵。–考虑加载情况，求解结构的位移和应力。5.结果后处理：–分析结构的应力和变形分布，评估结构的安全性和性能。–对结果进行解读和优化。复合材料有限元分析的建模过程复合材料的有限元分析建模过程与传统材料的有限元分析类似，但在材料性质和单元连接方面存在一些特殊性。下面是复合材料有限元分析的建模过程的简要步骤：1.几何建模：–根据实际结构的几何形状，利用建模软件（如Solidworks或CATIA）进行3D建模。–根据复合材料的分层结构，将各层材料的几何形状分别绘制。2.材料定义：–根据复合材料的材料属性，定义合适的材料模型和参数。–考虑复合材料的各向异性和分层结构，定义材料的力学参数。3.网格划分：–利用有限元软件（如Abaqus或Ansys）对模型进行网格划分。–根据需要的精度和计算资源的限制，选择适当的单元类型和网格密度。4.节点和边界条件定义：–定义节点的自由度和边界条件。–根据实际情况，设置边界条件，包括位移约束和外部加载。5.材料模型和材料参数转换：–根据复合材料的材料力学性质，将其转化为有限元单元的材料刚度矩阵。–考虑各向异性和分层结构，将材料刚度矩阵进行相应的转换。6.单元连接关系：–根据结构的几何体系，确定单元之间的连接关系，包括单元之间的约束和边界条件。7.求解方程组：–根据单元的刚度矩阵和边界条件，建立整个结构的刚度矩阵。–考虑加载情况，求解结构的位移和应力。8.结果后处理：–利用后处理软件（如Paraview或HyperView）对结果进行可视化和分析。–分析结构的应力和变形分布，评估结构的安全性和性能。复合材料有限元分析的典型分析方法复合材料的有限元分析涉及到多种分析方法，下面介绍几种典型的分析方法：1.静态强度分析：–在受静力荷载的情况下，分析复合材料结构的应力和变形情况。–利用有限元方法计算复合材料结构在荷载下的最大应力和变形。2.模态分析：–分析复合材料结构的自由振动特性和固有频率。–可用于预测复合材料结构在动力荷载下的共振情况。3.疲劳分析：–在循环荷载的情况下，分析复合材料结构的疲劳寿命。–可用于评估复合材料结构在长期使用条件下的安全性。4.热应力分析：–在温度变化的情况下，分析复合材料结构的热应力和热变形。–可用于预测复合材料结构在工作温度下的性能。结果解读和优化复合材料的有限元分析结果需要进行解读和优化，以满足设计要求和提高结构性能。结果解读包括以下几个方面：1.应力和变形分布：–分析结构的应力和变形分布，评估结构的强度和刚度。–判断结构中的应力集中区域和变形敏感区域。2.最大应力和变形：–确定结构中的最大应力和变形位置及数值。–与材料的极限强度和变形能力进行对比，评估结构的安全性。3.刚度和模态特性：–分析结构的总体刚度和模态特性。–根据需求，对结构进行优化，提...
