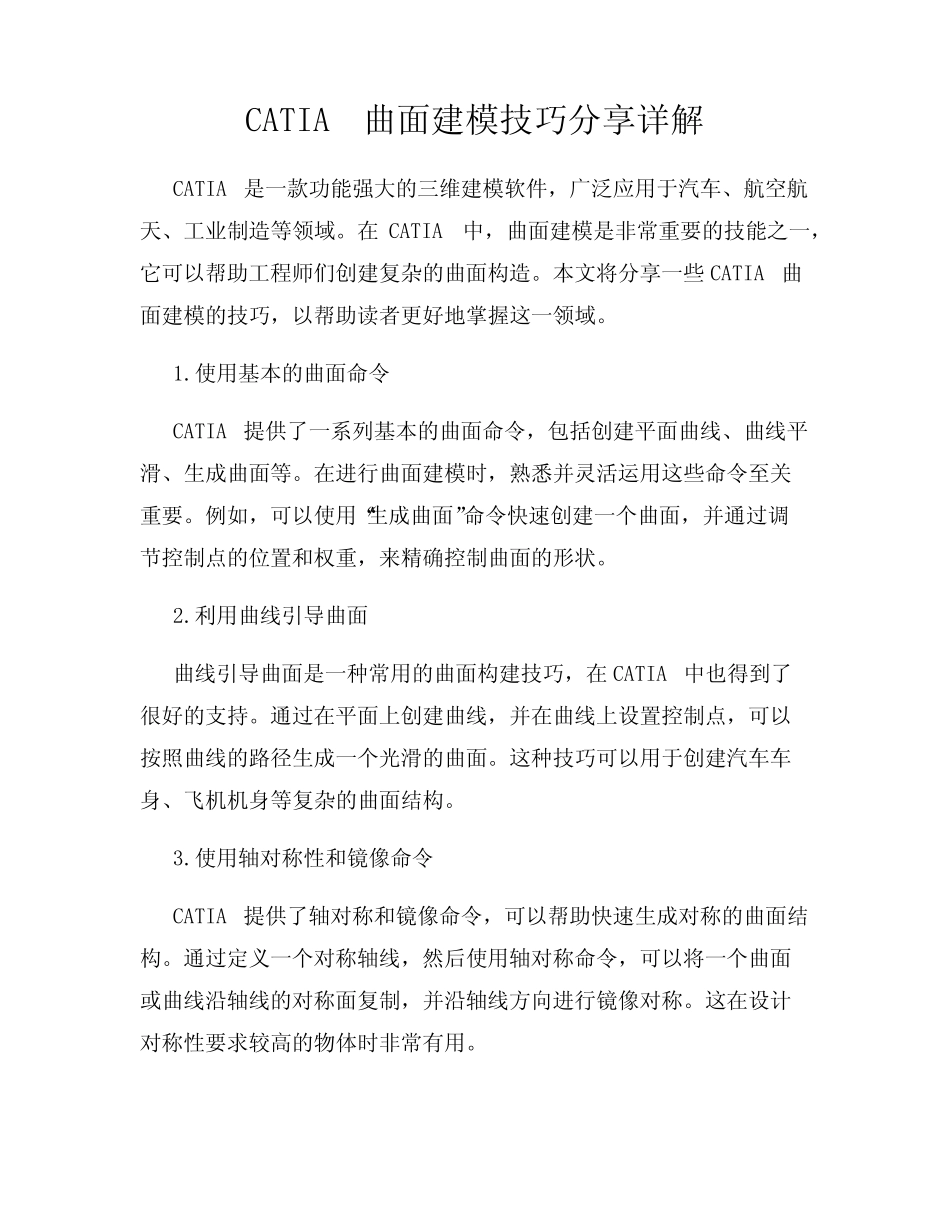

CATIA曲面建模技巧分享详解 _第1页
1/2

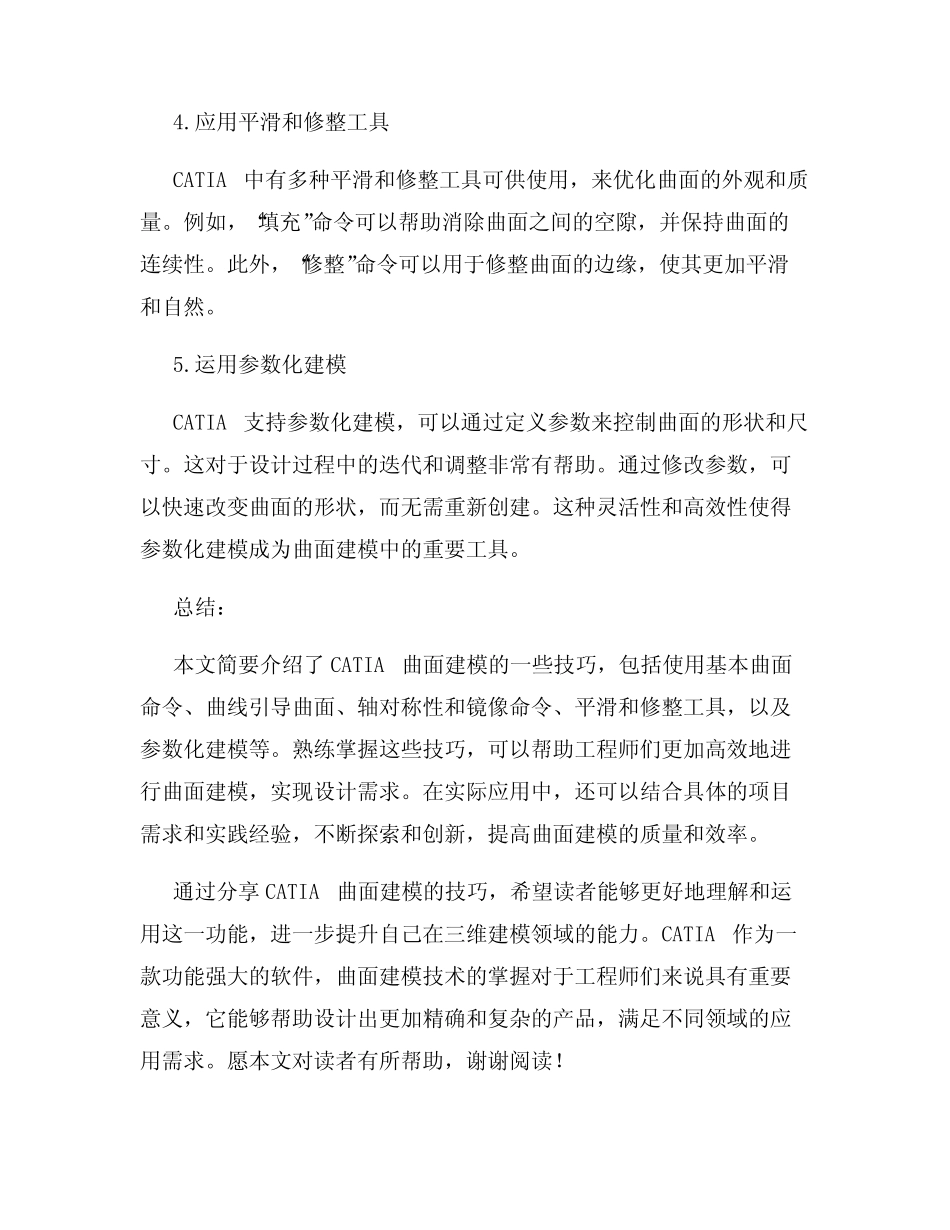

CATIA曲面建模技巧分享详解 _第2页
2/2
CATIA曲面建模技巧分享详解CATIA是一款功能强大的三维建模软件,广泛应用于汽车、航空航天、工业制造等领域。在CATIA中,曲面建模是非常重要的技能之一,它可以帮助工程师们创建复杂的曲面构造。本文将分享一些CATIA曲面建模的技巧,以帮助读者更好地掌握这一领域。1.使用基本的曲面命令CATIA提供了一系列基本的曲面命令,包括创建平面曲线、曲线平滑、生成曲面等。在进行曲面建模时,熟悉并灵活运用这些命令至关重要。例如,可以使用“生成曲面”命令快速创建一个曲面,并通过调节控制点的位置和权重,来精确控制曲面的形状。2.利用曲线引导曲面曲线引导曲面是一种常用的曲面构建技巧,在CATIA中也得到了很好的支持。通过在平面上创建曲线,并在曲线上设置控制点,可以按照曲线的路径生成一个光滑的曲面。这种技巧可以用于创建汽车车身、飞机机身等复杂的曲面结构。3.使用轴对称性和镜像命令CATIA提供了轴对称和镜像命令,可以帮助快速生成对称的曲面结构。通过定义一个对称轴线,然后使用轴对称命令,可以将一个曲面或曲线沿轴线的对称面复制,并沿轴线方向进行镜像对称。这在设计对称性要求较高的物体时非常有用。4.应用平滑和修整工具CATIA中有多种平滑和修整工具可供使用,来优化曲面的外观和质量。例如,“填充”命令可以帮助消除曲面之间的空隙,并保持曲面的连续性。此外,“修整”命令可以用于修整曲面的边缘,使其更加平滑和自然。5.运用参数化建模CATIA支持参数化建模,可以通过定义参数来控制曲面的形状和尺寸。这对于设计过程中的迭代和调整非常有帮助。通过修改参数,可以快速改变曲面的形状,而无需重新创建。这种灵活性和高效性使得参数化建模成为曲面建模中的重要工具。总结:本文简要介绍了CATIA曲面建模的一些技巧,包括使用基本曲面命令、曲线引导曲面、轴对称性和镜像命令、平滑和修整工具,以及参数化建模等。熟练掌握这些技巧,可以帮助工程师们更加高效地进行曲面建模,实现设计需求。在实际应用中,还可以结合具体的项目需求和实践经验,不断探索和创新,提高曲面建模的质量和效率。通过分享CATIA曲面建模的技巧,希望读者能够更好地理解和运用这一功能,进一步提升自己在三维建模领域的能力。CATIA作为一款功能强大的软件,曲面建模技术的掌握对于工程师们来说具有重要意义,它能够帮助设计出更加精确和复杂的产品,满足不同领域的应用需求。愿本文对读者有所帮助,谢谢阅读!
