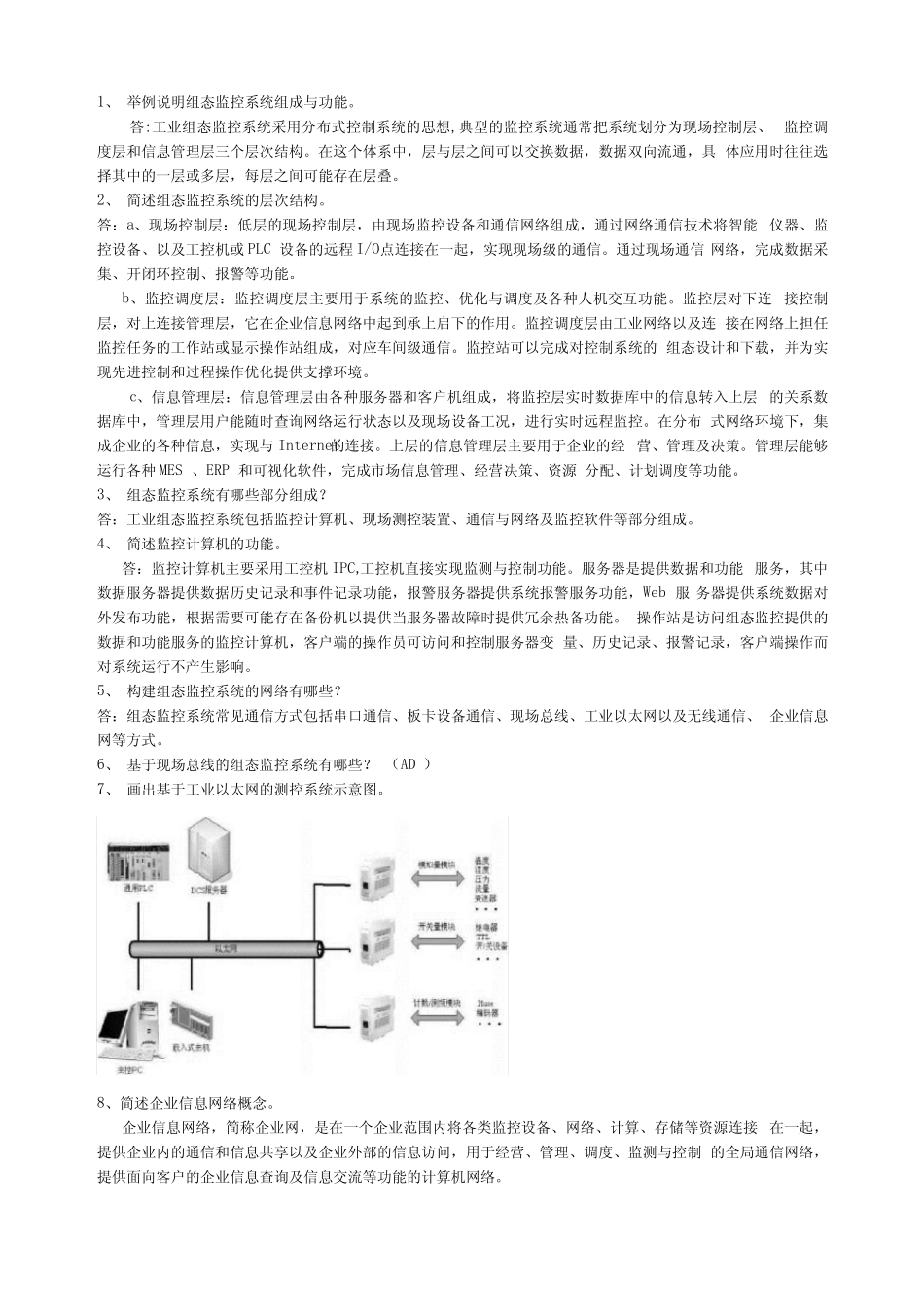

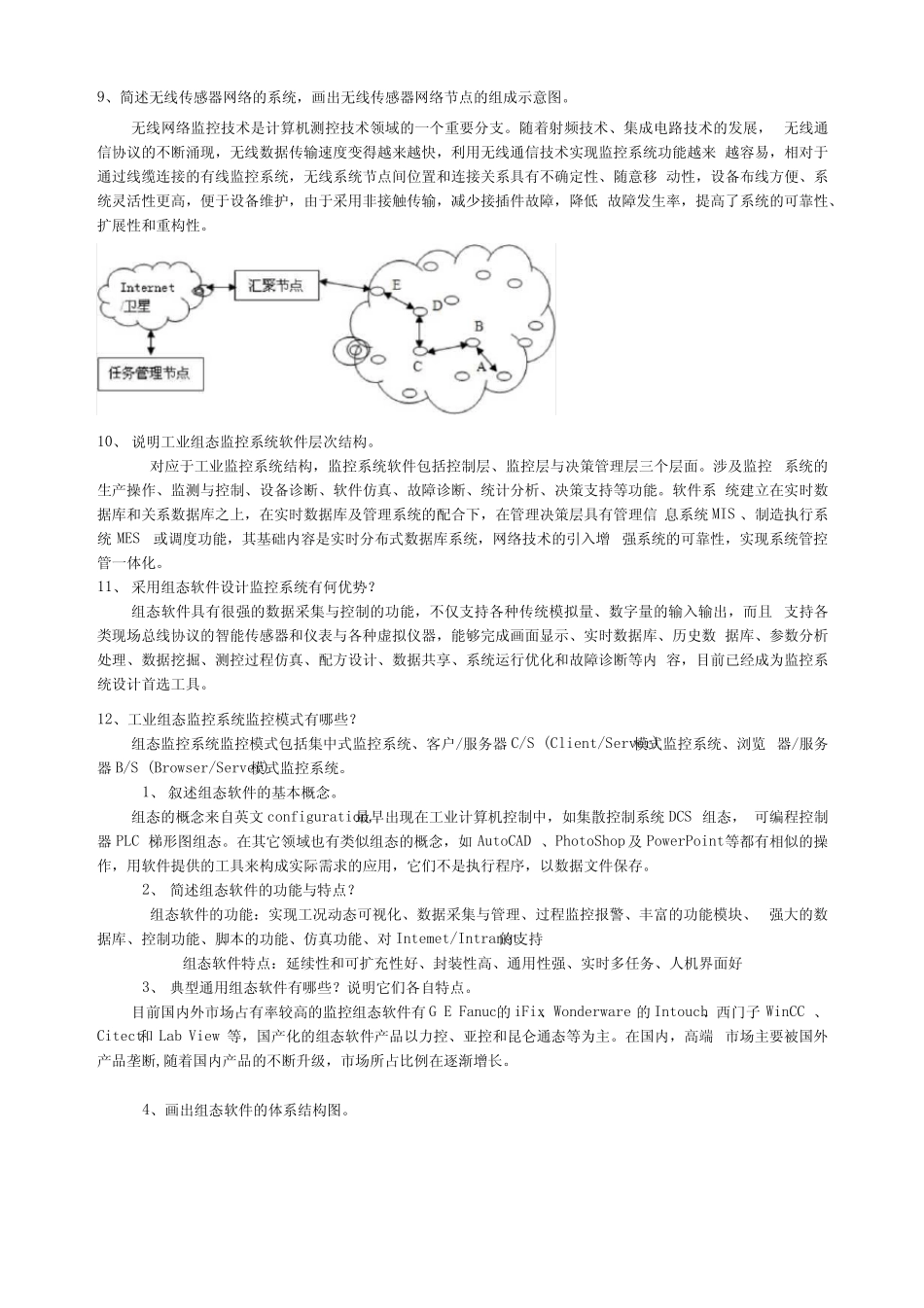

1、举例说明组态监控系统组成与功能。答:工业组态监控系统采用分布式控制系统的思想,典型的监控系统通常把系统划分为现场控制层、监控调度层和信息管理层三个层次结构。在这个体系中，层与层之间可以交换数据，数据双向流通，具体应用时往往选择其中的一层或多层，每层之间可能存在层叠。2、简述组态监控系统的层次结构。答：a、现场控制层：低层的现场控制层，由现场监控设备和通信网络组成，通过网络通信技术将智能仪器、监控设备、以及工控机或PLC设备的远程I/O点连接在一起，实现现场级的通信。通过现场通信网络，完成数据采集、开闭环控制、报警等功能。b、监控调度层：监控调度层主要用于系统的监控、优化与调度及各种人机交互功能。监控层对下连接控制层，对上连接管理层，它在企业信息网络中起到承上启下的作用。监控调度层由工业网络以及连接在网络上担任监控任务的工作站或显示操作站组成，对应车间级通信。监控站可以完成对控制系统的组态设计和下载，并为实现先进控制和过程操作优化提供支撑环境。c、信息管理层：信息管理层由各种服务器和客户机组成，将监控层实时数据库中的信息转入上层的关系数据库中，管理层用户能随时查询网络运行状态以及现场设备工况，进行实时远程监控。在分布式网络环境下，集成企业的各种信息，实现与Internet的连接。上层的信息管理层主要用于企业的经营、管理及决策。管理层能够运行各种MES、ERP和可视化软件，完成市场信息管理、经营决策、资源分配、计划调度等功能。3、组态监控系统有哪些部分组成？答：工业组态监控系统包括监控计算机、现场测控装置、通信与网络及监控软件等部分组成。4、简述监控计算机的功能。答：监控计算机主要采用工控机IPC,工控机直接实现监测与控制功能。服务器是提供数据和功能服务，其中数据服务器提供数据历史记录和事件记录功能，报警服务器提供系统报警服务功能，Web服务器提供系统数据对外发布功能，根据需要可能存在备份机以提供当服务器故障时提供冗余热备功能。操作站是访问组态监控提供的数据和功能服务的监控计算机，客户端的操作员可访问和控制服务器变量、历史记录、报警记录，客户端操作而对系统运行不产生影响。5、构建组态监控系统的网络有哪些？答：组态监控系统常见通信方式包括串口通信、板卡设备通信、现场总线、工业以太网以及无线通信、企业信息网等方式。6、基于现场总线的组态监控系统有哪些？（AD）7、画出基于工业以太网的测控系统示意图。8、简述企业信息网络概念。企业信息网络，简称企业网，是在一个企业范围内将各类监控设备、网络、计算、存储等资源连接在一起，提供企业内的通信和信息共享以及企业外部的信息访问，用于经营、管理、调度、监测与控制的全局通信网络，提供面向客户的企业信息查询及信息交流等功能的计算机网络。9、简述无线传感器网络的系统，画出无线传感器网络节点的组成示意图。无线网络监控技术是计算机测控技术领域的一个重要分支。随着射频技术、集成电路技术的发展，无线通信协议的不断涌现，无线数据传输速度变得越来越快，利用无线通信技术实现监控系统功能越来越容易，相对于通过线缆连接的有线监控系统，无线系统节点间位置和连接关系具有不确定性、随意移动性，设备布线方便、系统灵活性更高，便于设备维护，由于采用非接触传输，减少接插件故障，降低故障发生率，提高了系统的可靠性、扩展性和重构性。10、说明工业组态监控系统软件层次结构。对应于工业监控系统结构，监控系统软件包括控制层、监控层与决策管理层三个层面。涉及监控系统的生产操作、监测与控制、设备诊断、软件仿真、故障诊断、统计分析、决策支持等功能。软件系统建立在实时数据库和关系数据库之上，在实时数据库及管理系统的配合下，在管理决策层具有管理信息系统MIS、制造执行系统MES或调度功能，其基础内容是实时分布式数据库系统，网络技术的引入增强系统的可靠性，实现系统管控管一体化。11、采用组态软件设计监控系统有何优势？组态软件具有很强的数据采集与控制的功能，不仅支持各种传统模拟量、数字量的输入输出，而且支持各类现场总线协议的智能传感器和仪表与各种虚...
