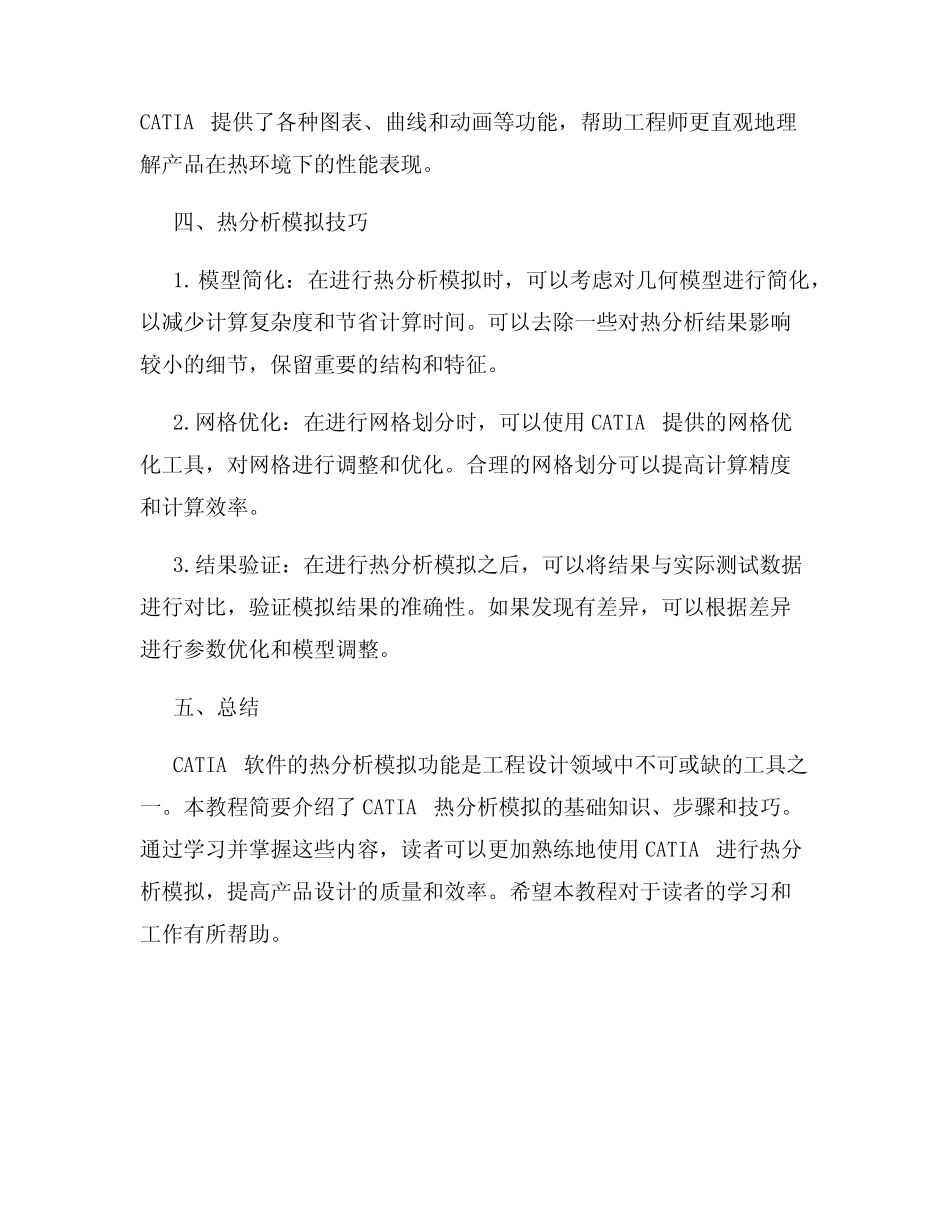

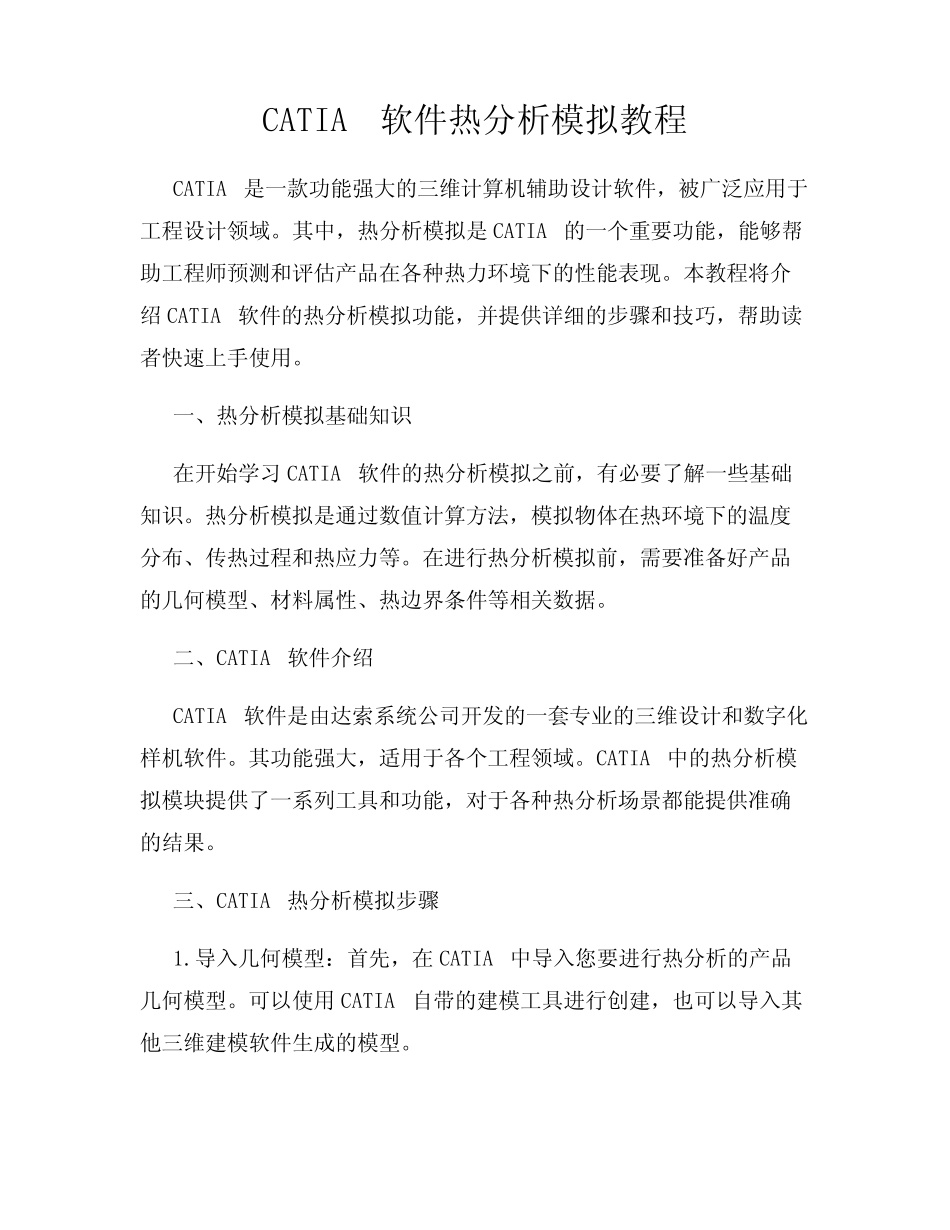

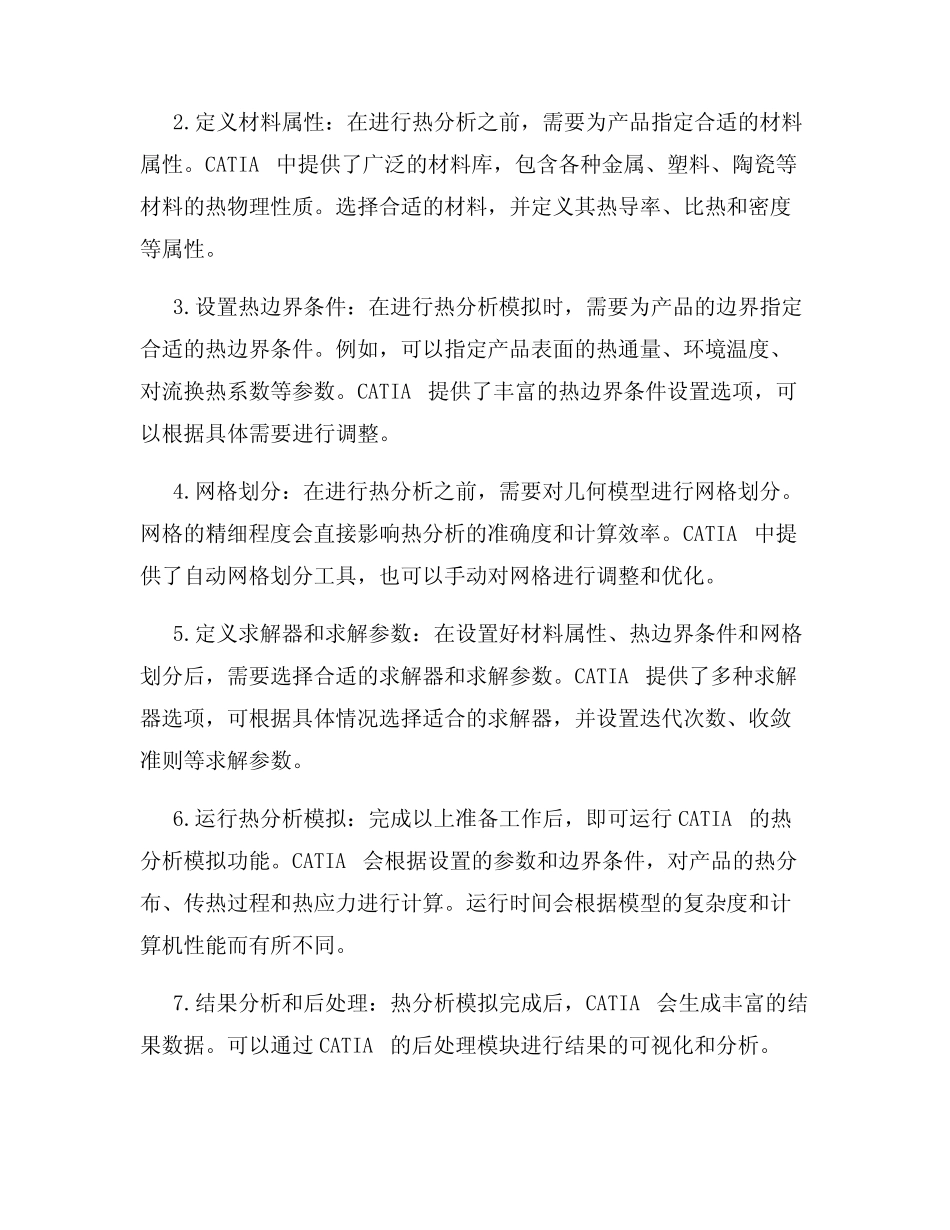

CATIA软件热分析模拟教程CATIA是一款功能强大的三维计算机辅助设计软件,被广泛应用于工程设计领域。其中,热分析模拟是CATIA的一个重要功能,能够帮助工程师预测和评估产品在各种热力环境下的性能表现。本教程将介绍CATIA软件的热分析模拟功能,并提供详细的步骤和技巧,帮助读者快速上手使用。一、热分析模拟基础知识在开始学习CATIA软件的热分析模拟之前,有必要了解一些基础知识。热分析模拟是通过数值计算方法,模拟物体在热环境下的温度分布、传热过程和热应力等。在进行热分析模拟前,需要准备好产品的几何模型、材料属性、热边界条件等相关数据。二、CATIA软件介绍CATIA软件是由达索系统公司开发的一套专业的三维设计和数字化样机软件。其功能强大,适用于各个工程领域。CATIA中的热分析模拟模块提供了一系列工具和功能,对于各种热分析场景都能提供准确的结果。三、CATIA热分析模拟步骤1.导入几何模型:首先,在CATIA中导入您要进行热分析的产品几何模型。可以使用CATIA自带的建模工具进行创建,也可以导入其他三维建模软件生成的模型。2.定义材料属性:在进行热分析之前,需要为产品指定合适的材料属性。CATIA中提供了广泛的材料库,包含各种金属、塑料、陶瓷等材料的热物理性质。选择合适的材料,并定义其热导率、比热和密度等属性。3.设置热边界条件:在进行热分析模拟时,需要为产品的边界指定合适的热边界条件。例如,可以指定产品表面的热通量、环境温度、对流换热系数等参数。CATIA提供了丰富的热边界条件设置选项,可以根据具体需要进行调整。4.网格划分:在进行热分析之前,需要对几何模型进行网格划分。网格的精细程度会直接影响热分析的准确度和计算效率。CATIA中提供了自动网格划分工具,也可以手动对网格进行调整和优化。5.定义求解器和求解参数:在设置好材料属性、热边界条件和网格划分后,需要选择合适的求解器和求解参数。CATIA提供了多种求解器选项,可根据具体情况选择适合的求解器,并设置迭代次数、收敛准则等求解参数。6.运行热分析模拟:完成以上准备工作后,即可运行CATIA的热分析模拟功能。CATIA会根据设置的参数和边界条件,对产品的热分布、传热过程和热应力进行计算。运行时间会根据模型的复杂度和计算机性能而有所不同。7.结果分析和后处理:热分析模拟完成后,CATIA会生成丰富的结果数据。可以通过CATIA的后处理模块进行结果的可视化和分析。CATIA提供了各种图表、曲线和动画等功能,帮助工程师更直观地理解产品在热环境下的性能表现。四、热分析模拟技巧1.模型简化:在进行热分析模拟时,可以考虑对几何模型进行简化,以减少计算复杂度和节省计算时间。可以去除一些对热分析结果影响较小的细节,保留重要的结构和特征。2.网格优化:在进行网格划分时,可以使用CATIA提供的网格优化工具,对网格进行调整和优化。合理的网格划分可以提高计算精度和计算效率。3.结果验证:在进行热分析模拟之后,可以将结果与实际测试数据进行对比,验证模拟结果的准确性。如果发现有差异,可以根据差异进行参数优化和模型调整。五、总结CATIA软件的热分析模拟功能是工程设计领域中不可或缺的工具之一。本教程简要介绍了CATIA热分析模拟的基础知识、步骤和技巧。通过学习并掌握这些内容,读者可以更加熟练地使用CATIA进行热分析模拟,提高产品设计的质量和效率。希望本教程对于读者的学习和工作有所帮助。
