施工图设计成果文件审查报告组成、内容及审查要点 VIP专享VIP免费

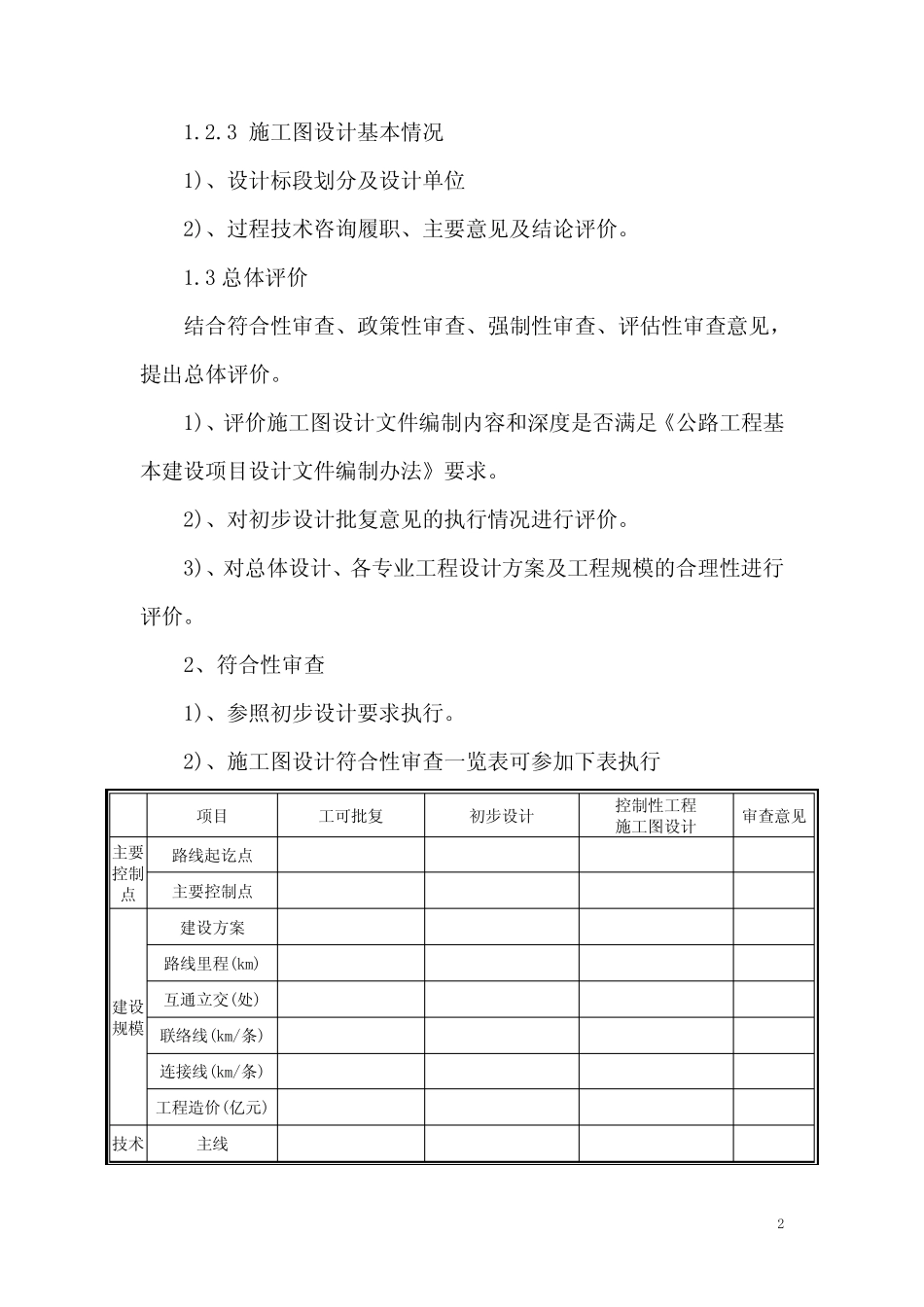

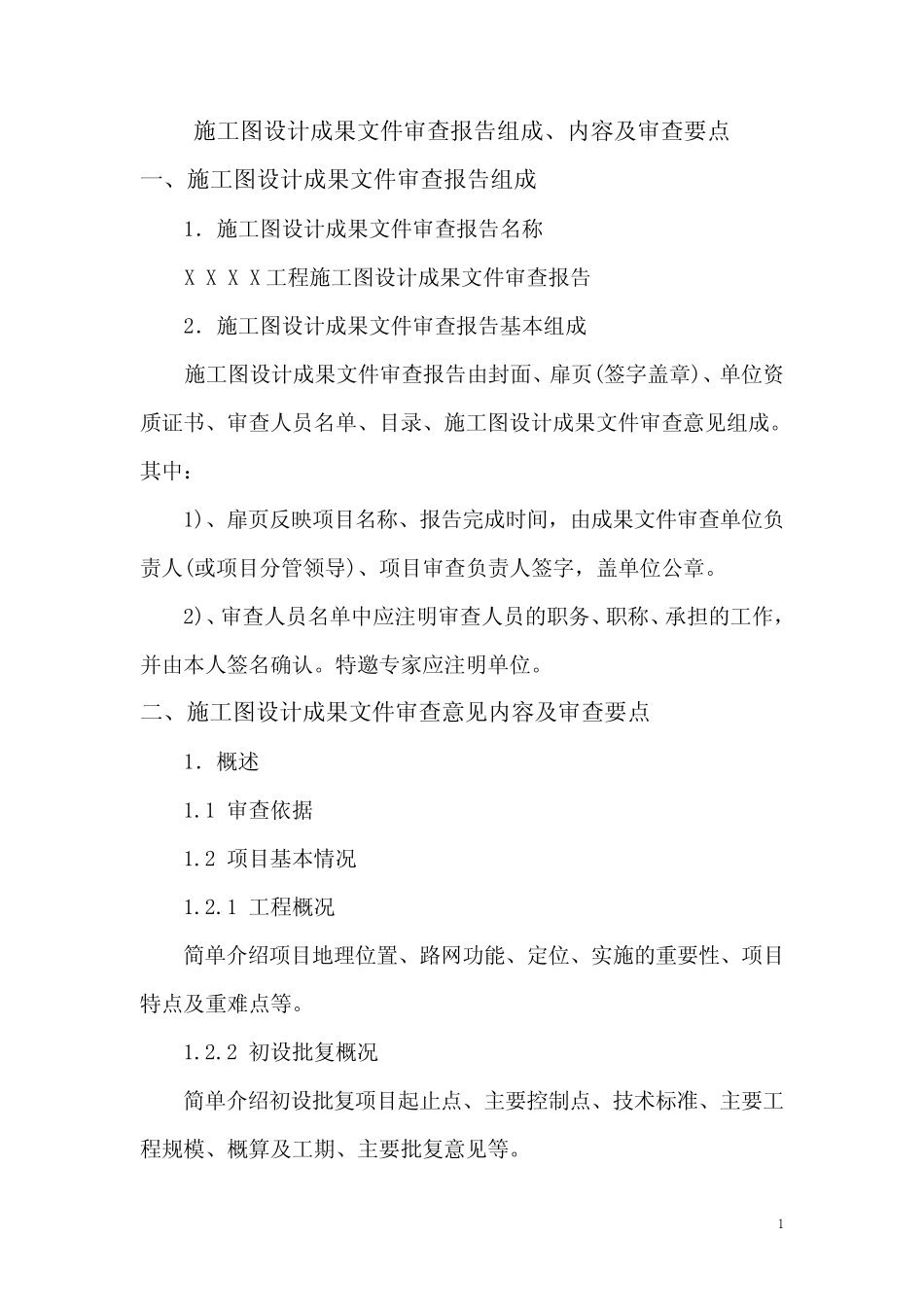

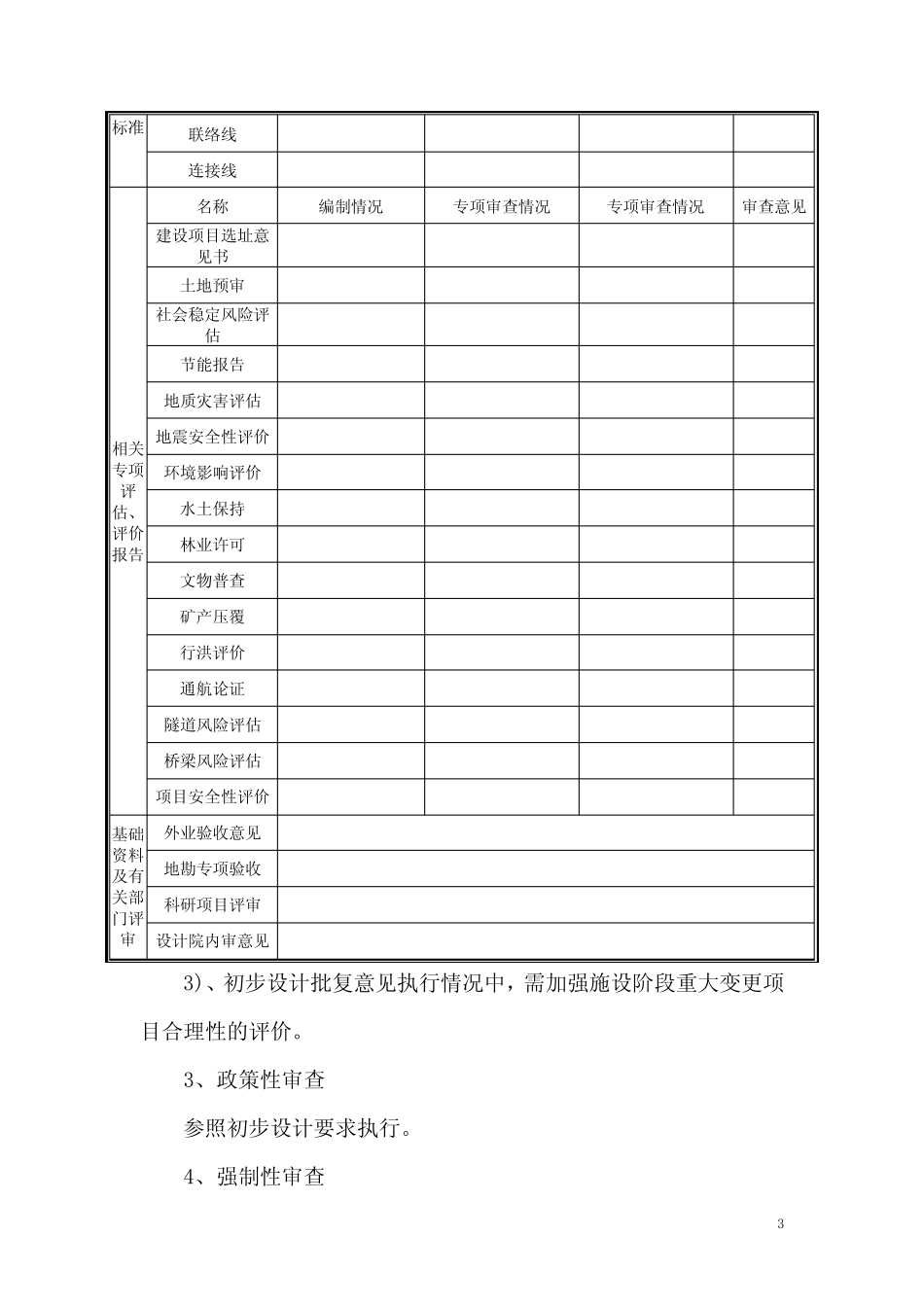

1施工图设计成果文件审查报告组成、内容及审查要点一、施工图设计成果文件审查报告组成1．施工图设计成果文件审查报告名称XXXX工程施工图设计成果文件审查报告2．施工图设计成果文件审查报告基本组成施工图设计成果文件审查报告由封面、扉页(签字盖章)、单位资质证书、审查人员名单、目录、施工图设计成果文件审查意见组成。其中：1)、扉页反映项目名称、报告完成时间，由成果文件审查单位负责人(或项目分管领导)、项目审查负责人签字，盖单位公章。2)、审查人员名单中应注明审查人员的职务、职称、承担的工作，并由本人签名确认。特邀专家应注明单位。二、施工图设计成果文件审查意见内容及审查要点1．概述1.1审查依据1.2项目基本情况1.2.1工程概况简单介绍项目地理位置、路网功能、定位、实施的重要性、项目特点及重难点等。1.2.2初设批复概况简单介绍初设批复项目起止点、主要控制点、技术标准、主要工程规模、概算及工期、主要批复意见等。21.2.3施工图设计基本情况1)、设计标段划分及设计单位2)、过程技术咨询履职、主要意见及结论评价。1.3总体评价结合符合性审查、政策性审查、强制性审查、评估性审查意见，提出总体评价。1)、评价施工图设计文件编制内容和深度是否满足《公路工程基本建设项目设计文件编制办法》要求。2)、对初步设计批复意见的执行情况进行评价。3)、对总体设计、各专业工程设计方案及工程规模的合理性进行评价。2、符合性审查1)、参照初步设计要求执行。2)、施工图设计符合性审查一览表可参加下表执行项目工可批复初步设计控制性工程施工图设计审查意见主要控制点路线起讫点主要控制点建设规模建设方案路线里程(km)互通立交(处)联络线(km/条)连接线(km/条)工程造价(亿元)技术主线3标准联络线连接线相关专项评估、评价报告名称编制情况专项审查情况专项审查情况审查意见建设项目选址意见书土地预审社会稳定风险评估节能报告地质灾害评估地震安全性评价环境影响评价水土保持林业许可文物普查矿产压覆行洪评价通航论证隧道风险评估桥梁风险评估项目安全性评价基础资料及有关部门评审外业验收意见地勘专项验收科研项目评审设计院内审意见3)、初步设计批复意见执行情况中，需加强施设阶段重大变更项目合理性的评价。3、政策性审查参照初步设计要求执行。4、强制性审查4参照初步设计要求执行。5、评估性审查5.1总体设计5.1.1建设规模列出主要工程数量一览表（与初设对照），评价施工图设计主要工程规模与初设批复意见的符合性。5.1.2技术标准评价主线、连接线、辅道等采用的技术标准与初设批复意见的符合性。5.1.3总体设计1)、评估“安全、环保、节约、和谐”的设计理念执行情况。2)、评估项目全线各设计合同段路线、路基路面、桥涵、隧道、互通立交等各专业在技术指标、常规设计方案采用等方面的总体协调情况，以及存在的主要问题。5.2路线5.2.1路线起止点、主要控制点及走向1)、评价路线起终点、主要控制点及其走向的合理性，初设批复意见的符合性。2)、路线在省界接线、路网接线处，就接线位置、接线点坐标、高程、平纵线位数据以及路基横断面过渡方式等是否签订正式接线协议。5.2.2路线方案优化及路线平、纵面设计51)、评价施设路线方案优化成果、评估路线平、纵面设计指标采用情况。2)、评估项目沿线城镇规划、军事、交通、水利、电力、航道、矿业、文物等部门相关协议的签署情况。3)、存在的主要问题及需补充、论证内容5.2.3交通安全设施评估施工图设计安全设施设计原则、设计方案的合理性。5.3路基、路面5.3.1路基1)、评估路基标准横断面形式、组成参数和一般路基设计原则。2)、评估高填深挖、陡坡路堤、低填浅挖、填挖交界、三背回填等路基设计原则及高填深挖、陡坡路基工点方案。3)、评估不良地质、特殊岩土路基设计原则及工点方案。4)、评估路基防护工程设计原则及主要方案。5)、评估取、弃土方案。5.3.2路面对路面方案厚度、主要材料类型（含主线、连接线、互通式立交匝道、被交道路、收费广场、桥面铺装、隧道铺装等）提出评估意见。5.3.3路基路面排水设计评估路基、路面排水设计原则及主要方案。5.4桥涵（含分离立交、互通式立交区的桥涵）1)、列...
