培训资料：真空燃气锅炉VIP专享VIP免费

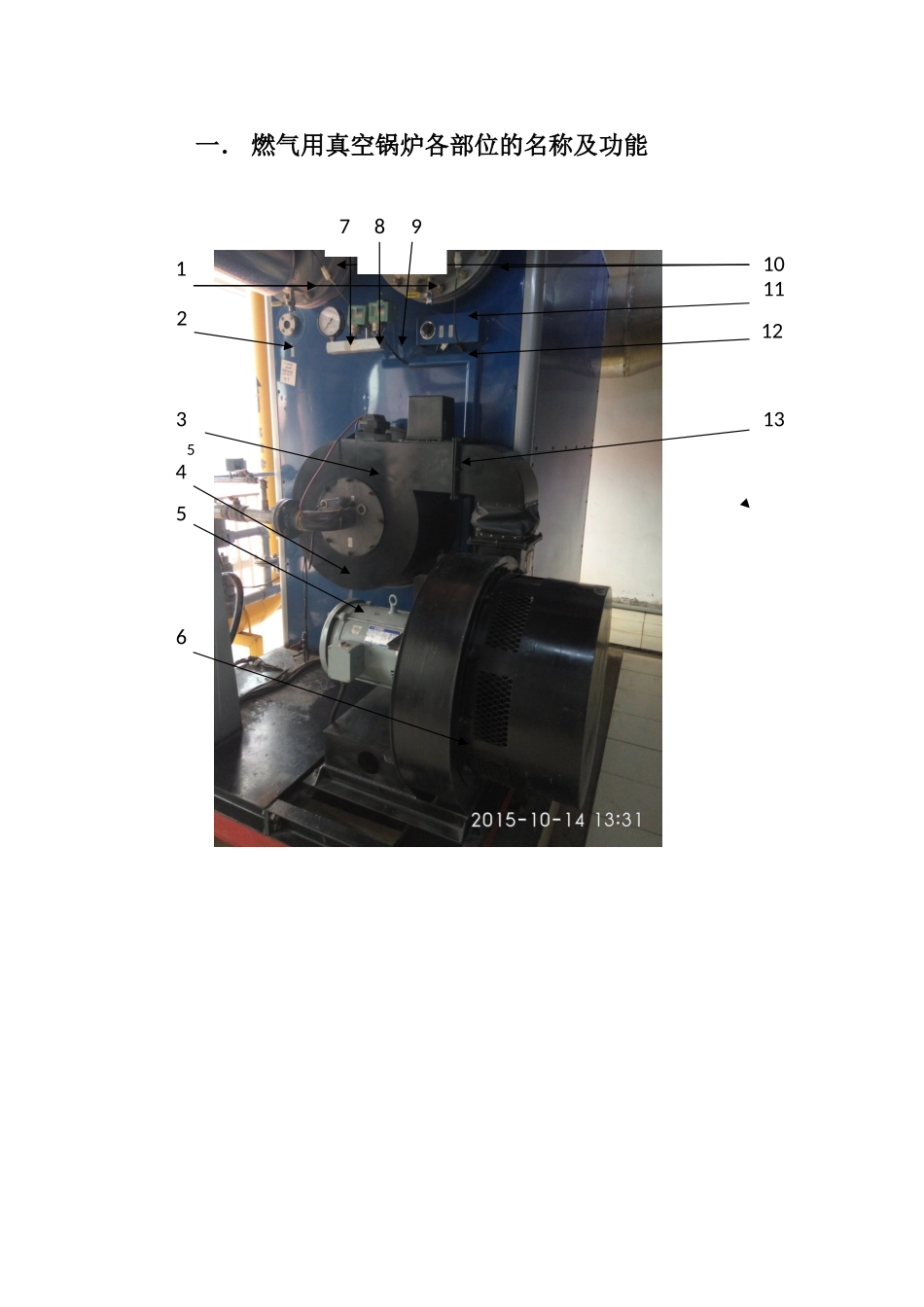

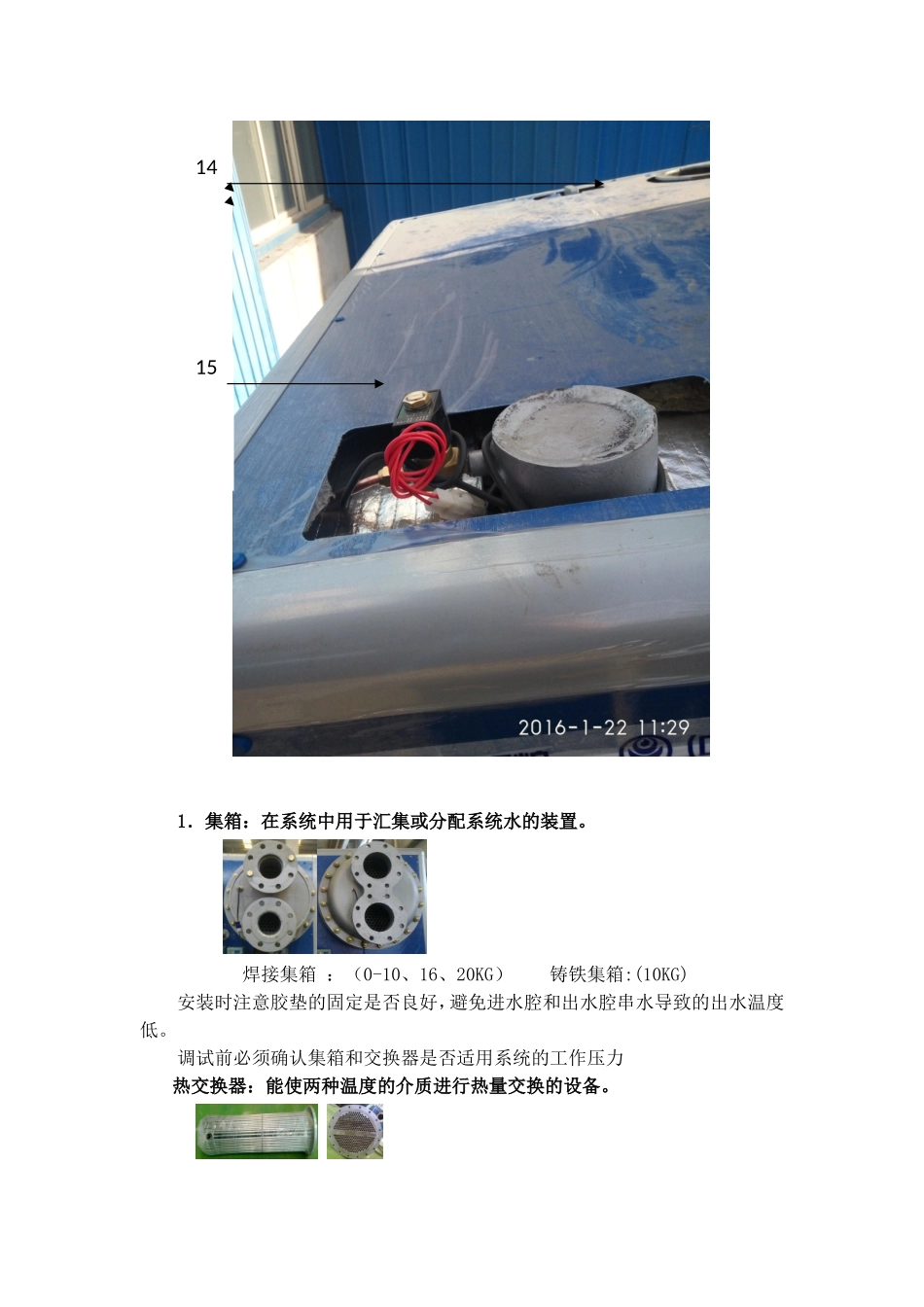

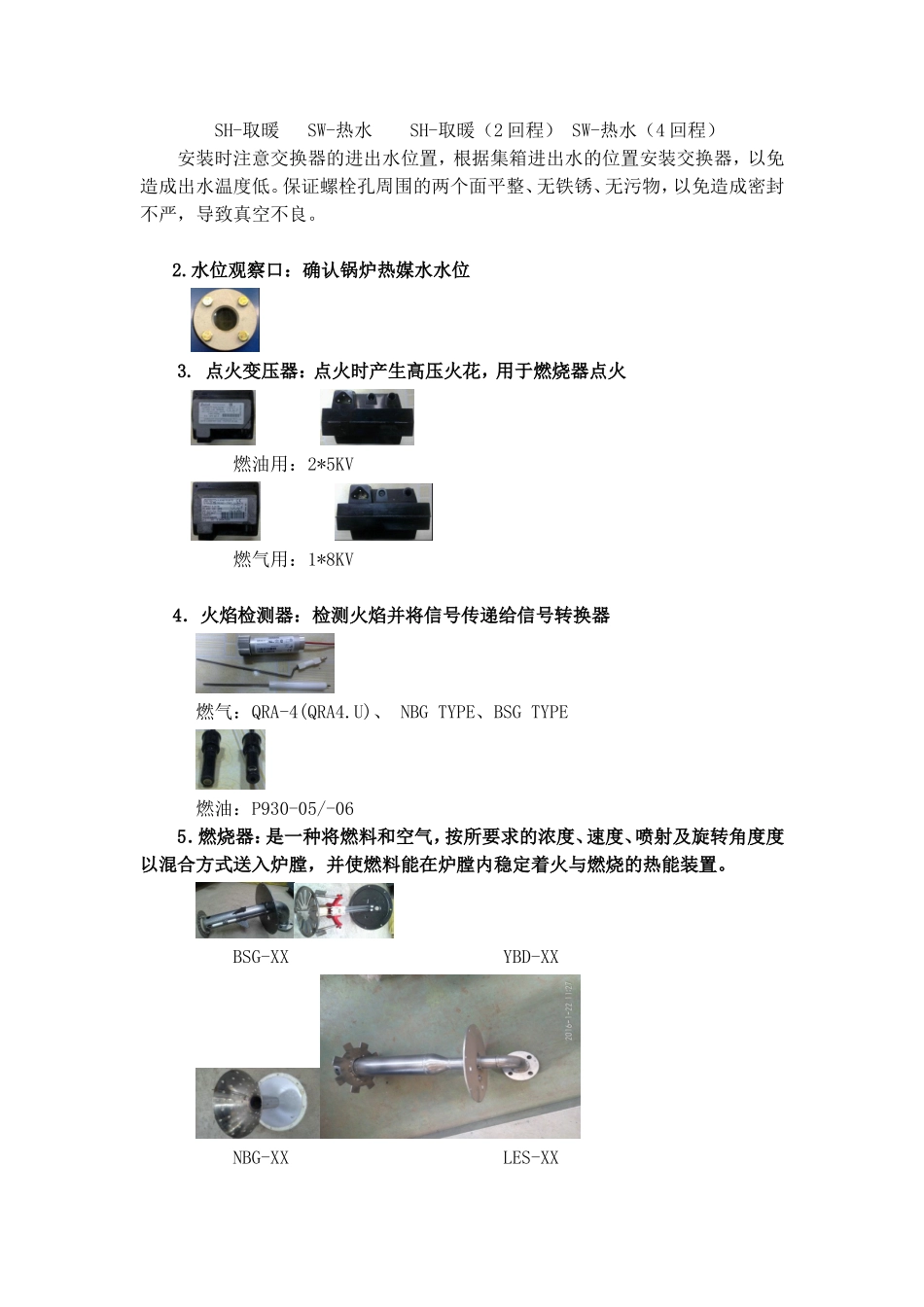

一．燃气用真空锅炉各部位的名称及功能123545768910111112131．集箱：在系统中用于汇集或分配系统水的装置。焊接集箱：（0-10、16、20KG）铸铁集箱:(10KG)安装时注意胶垫的固定是否良好，避免进水腔和出水腔串水导致的出水温度低。调试前必须确认集箱和交换器是否适用系统的工作压力热交换器：能使两种温度的介质进行热量交换的设备。1415SH-取暖SW-热水SH-取暖（2回程）SW-热水（4回程）安装时注意交换器的进出水位置，根据集箱进出水的位置安装交换器，以免造成出水温度低。保证螺栓孔周围的两个面平整、无铁锈、无污物，以免造成密封不严，导致真空不良。2.水位观察口：确认锅炉热媒水水位3.点火变压器：点火时产生高压火花，用于燃烧器点火燃油用：2*5KV燃气用：1*8KV4．火焰检测器：检测火焰并将信号传递给信号转换器燃气：QRA-4(QRA4.U)、NBGTYPE、BSGTYPE燃油：P930-05/-065．燃烧器：是一种将燃料和空气，按所要求的浓度、速度、喷射及旋转角度度以混合方式送入炉膛，并使燃料能在炉膛内稳定着火与燃烧的热能装置。BSG-XXYBD-XXNBG-XXLES-XX6.鼓风机：提供燃烧时所需要进风量BOV1000(BOV2500、BOV3600)星形接法三角形接法电机接线注意接线方式：星型接法还是角行接法（电机接线盒的盖子背面都有要求）7.真空压力表：显示锅炉真空室内的真空压力8.压力开关：异常压力开关监视锅炉真空，真空异常时报警9．抽气压力开关：根据真空室的负压大小开启或关闭真空泵FNS-C101Q010（设定值不同：异常压力-15、抽气压力-45）原理：是当系统内压力高于或低于额定的安全压力时，感应器内碟片瞬时发生移动，通过连接导杆推动开关接头接通或断开，当压力降至或升额定的恢复值时，碟片瞬复位，开关自动复位，或者简单的说是当被测压力超过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。10．温度传感器：检测热水温度平头：520AT（热水、采暖使用）圆头：520ST（热媒水使用）电阻式温度传感器（5.4KΩ左右）：温度越低阻值越大，温度越高阻值越小11．排水阀：排热交换器里的水12.炉体过热装置：炉体过热时报警EGO319(设定值：100℃)13．风量调机器：调节燃烧时需要的进风量DM320-2/-3/-4/-5以微动开关的触发信号为指令，控制以伺服马达为执行机构的装置来控制挡板的开度，达到精确控制进风量为目的14．安全阀：热媒水注水口及真空异常时泄压口15．真空电磁阀：用真空泵抽真空时使用的电磁阀AB31-02-6二．燃气用真空锅炉燃气管道部件名称及功能1176111098413251．燃气压力表:检测天然气的供气压力100BD*0.1MPa2．燃气下限压力开关：供气压力过低时报警停炉设定方法：以二次压力为基准，设定时等于二次压力。3．气上限压力开关：供气压力过高时报警停炉设定方法：以一次压力为基准，设定时要略大于一次压力4．漏气检测：检测燃气主截止阀是否泄漏GW-10A6设定为2.5-3；5．风压开关：检测鼓风机的风压GW-3A6设定为0.7-1；GW-3A6、GW-10A6、GW-50A6、GW-150A6、GW-500A6（单位：mbar）安装目的：保证锅炉运行时的动态燃气压力，确保燃烧器在设定的压力范围内稳定燃烧。6.过滤器：清除介质中的杂质，保护阀门及燃烧器的正常使用。40A/50A/65A/80A调试后一周内进行巡检时清理过滤器内的污物，以后每两个月对燃气过滤器进行一次清理，三次后可根据实际情况而定，污物少可延长清理间隔时间。7.引火电磁阀：点火时供应燃气的电磁阀MVD205/58.电磁阀：控制低燃烧时的燃气进气量MVDLE215/5ZRDLE420/59.电磁阀：控制高燃烧时的燃气进气量MVDLE2065/5原理：阀门处于常闭状态，运行时线圈得电后产生电磁吸力将阀芯内的活塞吸起，天然气流通。锅炉停止运行或是出现故障后控制系统切断电磁线圈的供电阀芯内活塞依靠弹簧的反作用力关闭。10.二次燃气压力表：显示锅炉燃烧时燃气动态压力11.燃气主截止阀：停炉或报警时切断供气MVD2065/5SKP25.003E2二．燃气用真空锅炉自动控制柜部件名称及功能36547891011211．控制面板：在预设定的范围内，改变程序执行的范围。真空用：NXQ-05一般型/高级型/比例型HBC-BS-S3/S2真空用：NEURON2．控制柜...
